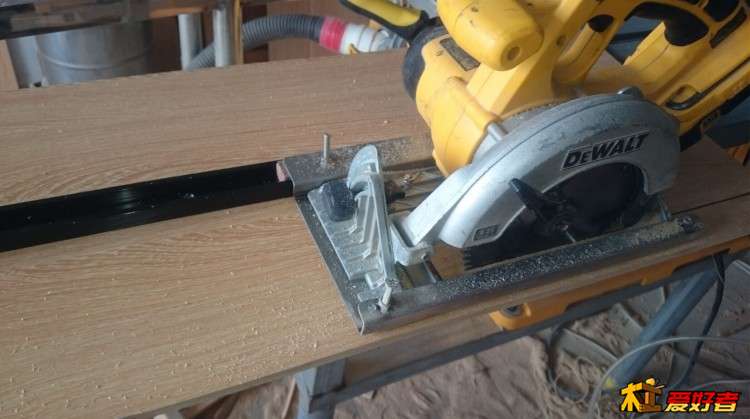

低成本，高精度的轨道锯和轨道

大星 · 发表于 2015-6-15 22:31:59

做的真不错，尤其是木质底板加直角靠山很方便的解决了快速切直角的问题，滑轨好像是老黄的货，这下老黄的滑轨要涨价了哦。

秦彧 · 发表于 2015-6-16 11:43:45

高手在民间啊，厉害

yzx3371 · 发表于 2015-6-16 12:11:52

高人啊！滑轨有链接不？

细引鬼 · 发表于 2015-6-16 21:19:25

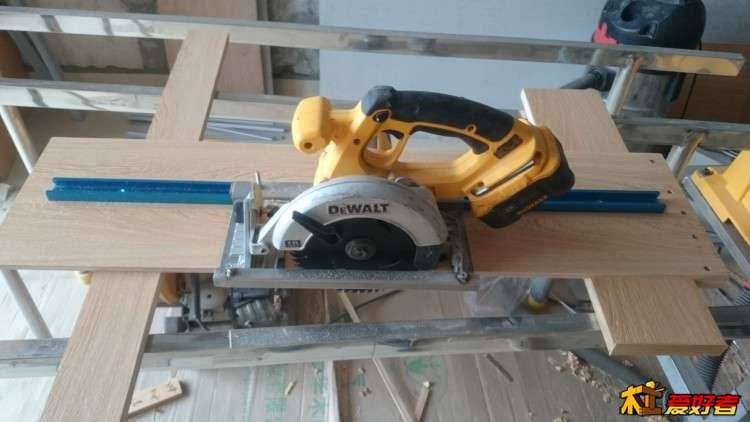

2.44米的轨道切割2.44米的木板完全没有问题

细引鬼 · 发表于 2015-6-16 21:24:13

本帖最后由细引鬼于 2015-6-16 14:27 编辑

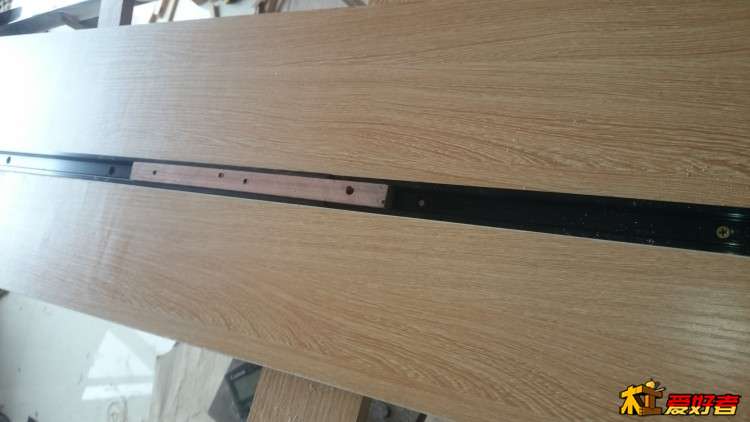

固定滑轨

细引鬼 · 发表于 2015-6-16 21:28:35

yzx3371 发表于 2015-6-16 05:11! x; i; [8 C$ H# p3 S% o
高人啊！滑轨有链接不？

某宝找啊

芳村DIY木友 · 发表于 2015-6-16 22:53:48

干脆用1.5mm厚的不锈钢板折一个轨道更好，才损失1.5mm的厚度，什么都不用改变

铁线蕨 · 发表于 2015-6-16 23:11:37

不错的想法

细引鬼 · 发表于 2015-6-17 12:45:02

芳村DIY木友发表于 2015-6-16 15:53
* T* l# V5 o+ H干脆用1.5mm厚的不锈钢板折一个轨道更好，才损失1.5mm的厚度，什么都不用改变

有误差的除非上铣床这样成本就高了没有意义

liyuesky · 发表于 2015-6-22 20:32:29

这个滑轨，长度超过1m的话，容易变形，窄金属靠山的通病，除非想办法在中间再固定一下。

细引鬼 · 发表于 2015-6-23 18:52:40

liyuesky 发表于 2015-6-22 13:32, b: S0 t9 n# Z
这个滑轨，长度超过1m的话，容易变形，窄金属靠山的通病，除非想办法在中间再固定一下。

钉固定在木板上面完全没有变形切2.44米的木板精度和直线都是台锯不能比的因为木板重台锯就不好操作了

细引鬼 · 发表于 2015-7-9 14:01:53

忘情々幽灵发表于 2015-6-15 04:55
4 L7 |$ @! `4 H; U3 ?4 C. L$ ~其实不用不锈钢板做全包的，只要把底板左侧和木条连接就可以了

这个底板是铝合金的不做全包底板上面不好固定如果是铁的可以直接焊死就容易解决了

qf8901 · 发表于 2015-7-9 14:44:34

这个锯轨道构思不错，学习了！

鲁班粉丝 · 发表于 2015-7-13 13:29:31

有2个问题请教：
1、看图圆锯和不锈钢板中间一共5颗螺钉，但实际上固定不锈钢的只有2颗，剩下3颗是固定木头的，问题来了，2颗螺钉固定牢固吗？
2、9厘板是否太薄，2.44米变形可能性？

细引鬼 · 发表于 2015-7-13 22:50:56

本帖最后由细引鬼于 2015-7-13 15:58 编辑

鲁班粉丝发表于 2015-7-13 06:29
: w/ y1 r7 _. C$ _有2个问题请教：% E) V( R3 G2 A4 {! W
1、看图圆锯和不锈钢板中间一共5颗螺钉，但实际上固定不锈钢的只有2颗，剩下3颗是固定木 ...

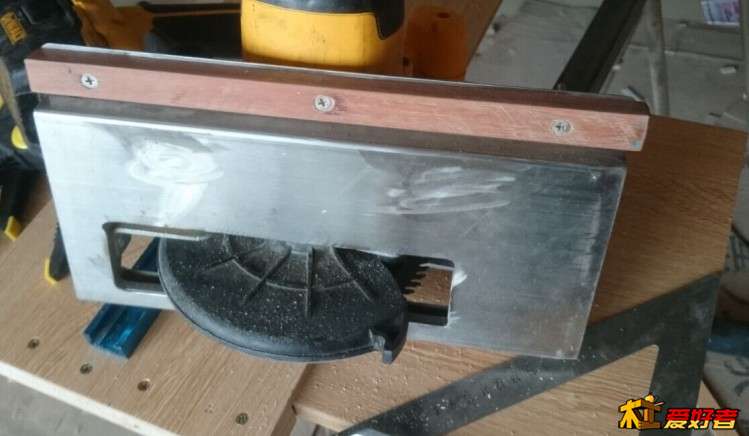

底板和锯是4颗钉固定的

2颗穿过底板也就是在底板开孔另外2颗直接压死底板 2.44米的暂时没有发现有什么变形的如果木板变形大圆锯也推不过去了

底板打磨的位置是2颗钉的位置
