发表于 2015-7-12 09:36:35
|
显示全部楼层
, V6 Y# }" B* T {' A5 v0 o: k3 m

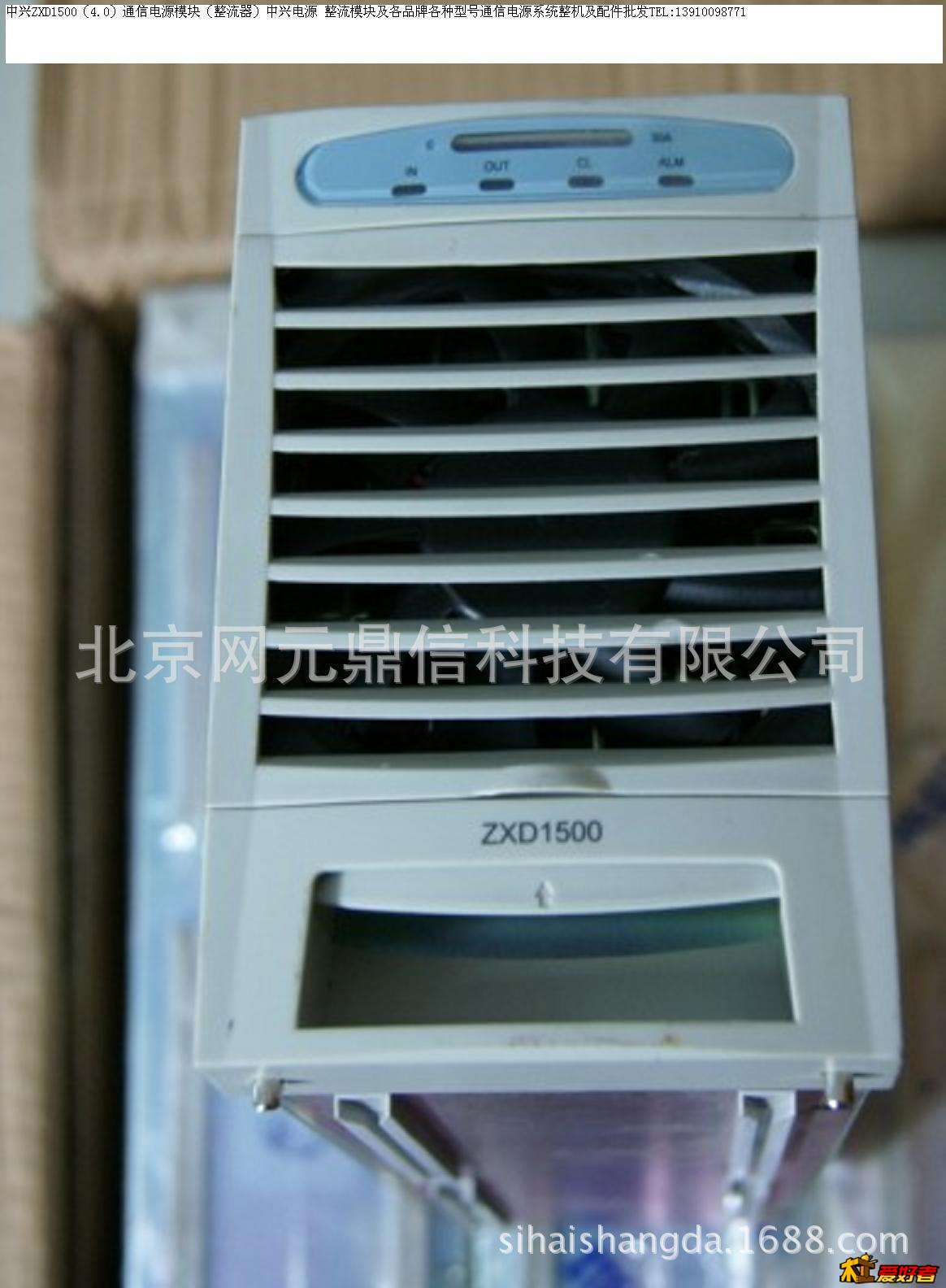

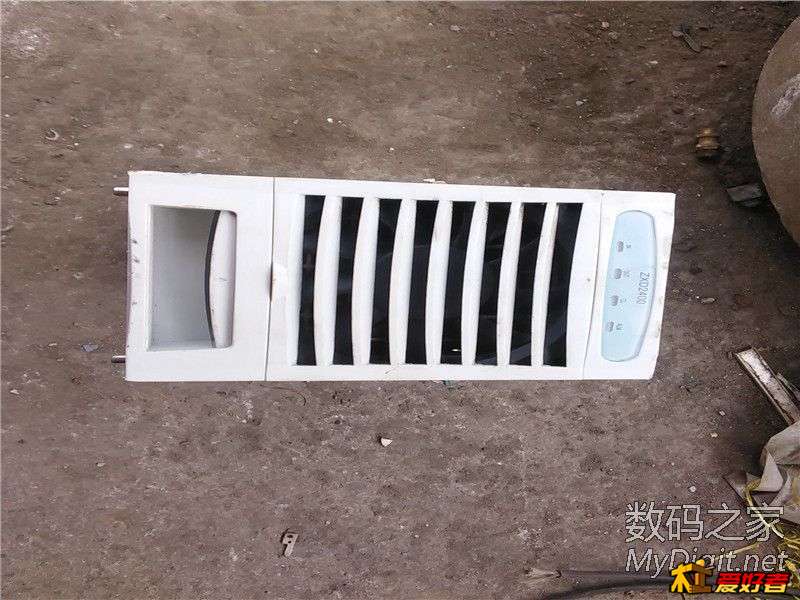

这种电源，旧货市场大量有
% I& _5 V, G# x; [( v! }
: x5 c2 ^# _8 r; u+ K$ Q大概150元一个吧，，
7 A* c1 K3 U' @, u. ?6 |- e5 Z. `. |+ o% ]2 \
* l2 a% {0 k1 D- o3 A& p' u
- F& b! K" B3 e/ a
) Z8 e5 u0 ~ N; n; Y9 {' L* I1 e x" @" ?! j V
- k* N* a' F$ j5 P$ d
产品介绍- \5 Z; E3 `0 E( F' N# D# z4 E, {5 ^
输出电压：-48VV- I e( F" S2 L3 Y3 I- |
输入电压：220/380vV! t& E3 O# Z! P) g4 B/ G
加工定制：是
0 ?3 y' U' ]7 j$ F3 J+ C晶闸管连接方式：单端式
$ Z- `* i8 t( Z% K ^. B输出路数：双路输出0 l- T5 \* E* T
功能：AC/DC5 g5 Z- L$ q/ b. Q% ^
型号：zxt-48V
% w Y) S8 c# r: {8 A! d品牌：中兴通
( k6 Y9 K1 J, l# ~5 a/ T' E& A& X5 s4 j' @0 v1 `/ D- O$ o6 B
. r' I" B$ ^& v: L' i4 z% ?
+ _3 P% f- K. b- I2 s7 @1.?系统概述
, }2 ?' b/ q6 \$ ?, k) N" IPS4860（48V/60A）是我公司为通讯设备设计制造的嵌入式、智能化、多功能整流电源。它主要由整流器模块、控制单元和配电单元组成，设备机柜外形图见附图。整流器模块型号为PS4820（48V/20A），最多可放置3只。本电源系统采用标准19英寸宽度，可与目前通信行业标准机架自由组合。本电源也可选用我公司PS4810（48V/10A）、PS4815（48V/15A）模块或PS2410（24V/10A）、PS2415（24V/15A）、PS2420（24V/20A）、模块。- \9 \$ b& ]+ m M
2．原理简介5 E4 B1 q/ @0 E ?$ V
接入单相三线制交流电，经过交流空气开关将交流电分配给整流模块，整流模块采用高频PWM技术将单相交流电变换为隔离的直流电。该直流电经直流配电单元分配给蓄电池组充电用和供负载用。控制单元控制整个系统，实现故障告警、参数显示、键盘操作、电池管理、远程通信等功能。9 ^4 A# M) y$ Q, E6 N
3．产品特点
. Y) {4 P9 r+ K3 J4 k1 K3.1 嵌入式
: a& `" b) d E7 [0 l# ?. t8 n% q产品集成了交/直流配电、整流模块和控制单元，体积小。采用标准19英寸宽度，可嵌入通信行业设备机架。
8 p* {! z5 q3 |3.2 模块化, D/ W9 h0 o C c# y- t
??? 高频整流模块冗余备份运行，均流度高，通过长时间短路试验和高温老化，可工作于有微机监控器和无微机监控器两种模式，采用成熟的技术和工艺，可靠性高。
9 L3 ] P D4 T! Z* c% P# |# Y3 l1 w) E3.3 智能化) ^/ `6 |+ t1 I5 ]/ H! ^
微机监控器自动采集交流、直流、电池和整流模块的参数和工作状态，通过RS232口、RS485口或MODEM与周边设备或远程监控中心联机组网，实现远程监控，采用中国电信总局《通信局（站）电源、空调及环境集中监控管理系统前端智能设备通讯协议》，通用性强。
% L4 d( x* R0 ^. M! U4 Y2 q- z" ~! B4 F& b, _: O0 g" f. E( _
; o- W( x& U5 d! C/ Z2 Y: Q" c
???????????????????????????????????????????????????????????????????
, s9 P' D$ ?0 D% f# F1
9 k- N: y7 T( E/ {" N( gPS4860高频开关电源系统?????????????????????????????????? 系统介绍
. l' W. `0 b3 d: Y E- K. M3.4 自动充电
; s A6 T' |, l: Q$ i? 可根据蓄电池容量连续设定限流点，根据电池品种连续设定均充、浮充电压。均、浮充充电模式自动转换，根据电池放电情况及交流供电情况自动选择充电曲线。0 L5 c# s, j$ a$ R% `& P
3.5 保护齐全
, H5 Z+ R- }* p5 Q8 r交流电压过高、过低保护；: V& \0 R9 e- \
输出过压/欠压、限流/过流保护、温度过高保护、蓄电池过放保护。
- t* `0 ~6 v8 S5 [8 I4．系统性能指标
# C3 @ C8 D% J' n# `4．?1? 交流电压：? 单相三线，电压220V±25%；
$ a2 n' V1 F$ ~4．2? 交流频率：? 45 ~ 65Hz；
! f, n& F" X+ G/ Y( l4 M4．3? 输出电压：?? 44 ~ 58V；$ o! K! I t4 u: D9 S; b
4．?4? 输出电流：? 0 ~ 60A；
* v4 M0 d- Z9 n9 D8 ^# w9 g0 N4．?5? 均流：?? 无主均流方式，均流不平衡度≤±3%；
) o" Y' t! e* W7 p9 e8 \) T8 e% S4．6? 效率：?????? ≥ 90%；2 E) k0 T7 T5 C' c# m! O& Z
4．7? 充电限流：? 连续可设；4 H6 J0 ~; }) r" n
4．8? 干节点：???? 4组1A/60V(可选配)' c1 J+ r/ F z# a* C7 L* x
4．9? 交流开关：?? 1路 `" Z: f& X- F9 d0 Z4 L6 E
4．10 负载开关：?? 2路
" C6 Z: r8 |( @9 H1 D4．11 电池开关：?? 1路7 s c% g! F7 x( m0 `. s8 \
4．12 回路压降：?? ≤ 0.4V4 O# b: L$ @/ h7 o. X
4．13 模块安装：?? 热插拔；, t' J3 Y$ ?2 t5 U* B) o/ K
4．14 电池：?? 一组；0 c* L" V& P. q/ k. i6 p0 B
4．15 音响噪音：? ≤ 55dB；
8 R3 H0 p9 t! ?4．16 操作方式：??? 前面板；7 p2 ^0 U7 T' d
4．17 外形尺寸：?? 19”（宽）*6U（高）*405(mm)（深）
8 j1 f* P" d7 f* \6 l |
|
