电动车带锯

没事逛玩

电源是个问题。

Ж秋枫Ж

我也想做个这样的，有没有具体的过程啊。

超不赢

创意好！关注 精度和安全性。

gthqxz

hao  hao  jiu hao zai qisi miao xiang

得雨木工deyu

突破最后技术关口，电源电压要48v，能提供的电流要足够大。

得雨木工deyu

做好后没力呀，怪。转是转了，没力，网上查询，没个结果。这样吧，给你48v电瓶,.o哦，好了。你？？？你个电瓶车。

得雨木工deyu

6 [5 N7 G* e" L
第一集 带锯条X宝上有 做带锯先找带锯轮
! P' X# w  ~+ |( j- M# g" b　　话说要做个带锯，先找个带锯轮。原先想去买一对带锯轮，但是很难找到。一个偶然的机会。拉点家里的废纸去卖。哦，发现了一个电动车的前轮。再看看，还有个后轮在车身上。这不是轮吗？谁说一定要用带锯轮，电动车轮就不可以？买。可能太过激动，给废老板看出来了，开了个大口60元。称了称前轮又说这个都这么重，后轮还要重，得加10元。她如果称了后轮，不知道还要加多少钱，如果知道里面是铜线，不知道还要加多少。给钱，不再给她称后轮了，直接走人，迟则生变。这就是70元买来的前后两个电动车轮，是我做这个带锯的基础，电机原是准备用洗衣机的电机，家里倒是收有两个。晚上回家觉觉才想起，她那不是还有个什么控制器吗？难道就是这个车子的，明天一定要去买回来。第二天上班时顺路去一看果然还在，开个价5元，收下了。去废品那买东西千万不要说是买来用的，你只管说买来拆零件的，一般不贵。所以，两个轮子配上一个控制器一共75元。

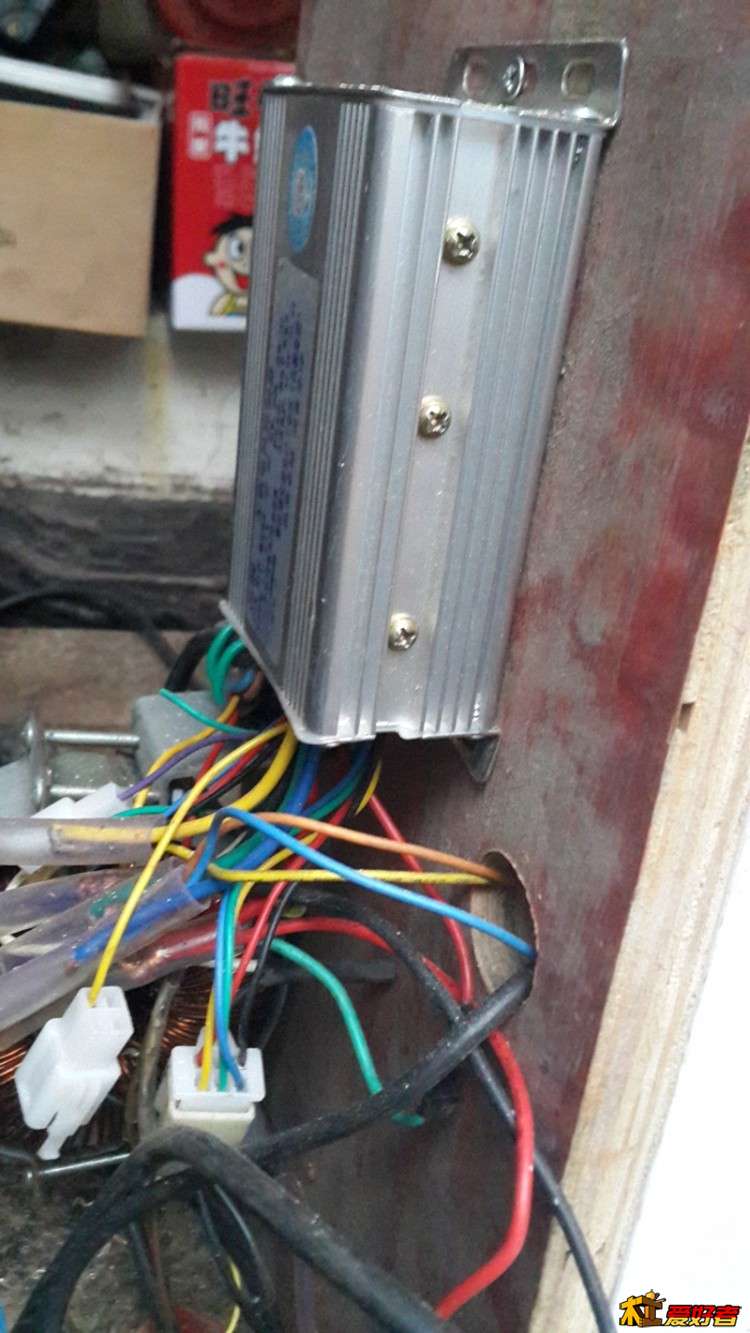

　　是个轮就是先给它转起来呀。看着这个后轮和这个像章鱼来拖着一堆线的控制器我就头大。这东西怎么转起来呀？这是不是一伙的呀。怎么办？笨，百度呀（我们从来不用谷哥），上网看看，还真有呢。

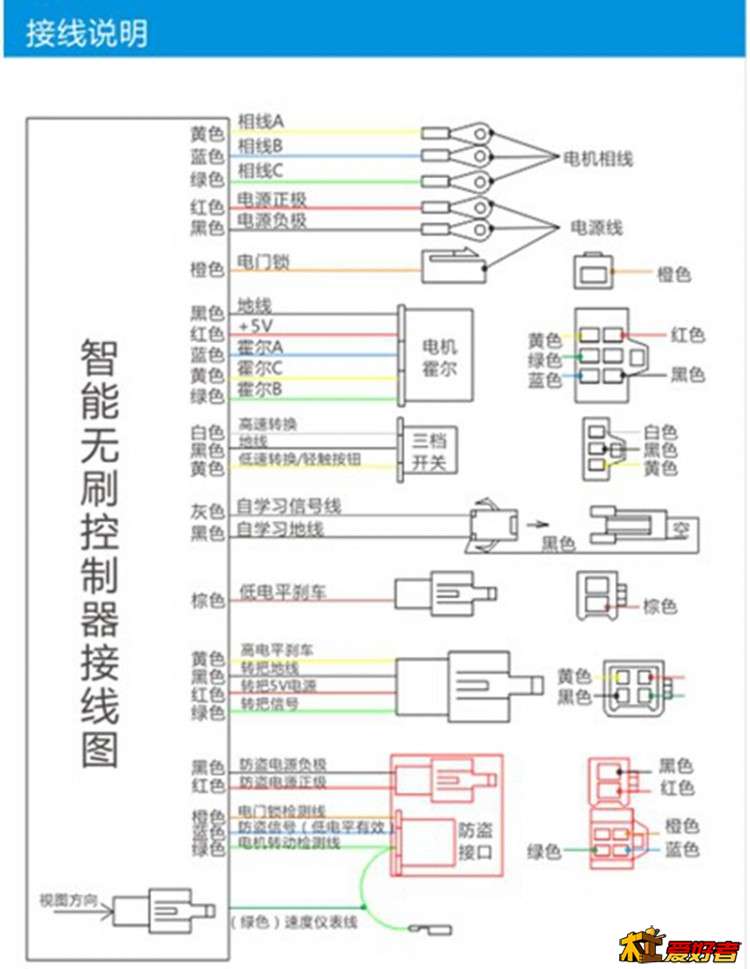

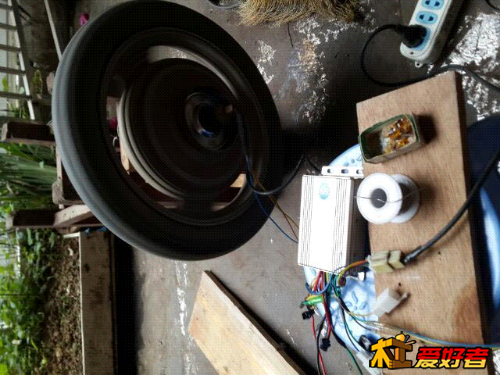

8 U: M8 {4 m! z2 }# {照图，看实物，对应接好线，弄个变压器，控制器是有刷无刷有无霍尔自动切换的（当时都不懂这个后来才懂的），接好后。哇，转起来了耶！就是上图那个样子。
有诗为赞：万里第征第一步，带锯先做带锯轮。废旧收来电轮子，悠悠转起好高兴。

/ q6 Z  Y# U9 a# y* U! D# k

得雨木工deyu

第二集 带锯带锯  一定要有锯条呀
' S' g0 O& o9 Y/ L

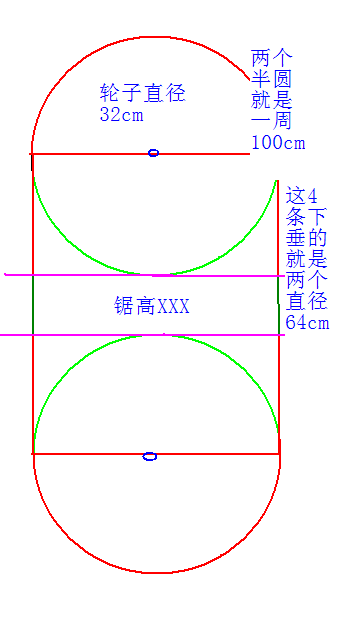

　　X宝上买呀，先算算要多少的锯条。如图所示，锯条包住了两个半圆（就是一个圆周了100CM),下垂的部分是两个直径64CM.加起来是１６４ＣＭ，１６４０ＭＭ。据Ｘ宝的参数，适合１２寸的２２４０mm,如果做10寸的1800mm，锯高只有80mm，做12寸的有300MM,就是30cm，可以。做12寸的。
/ ^, G# o/ J9 E4 [' f9 t
$ e7 R' l0 x; }$ H3 F# K

得雨木工deyu

第三章 锯条到手 做架子了

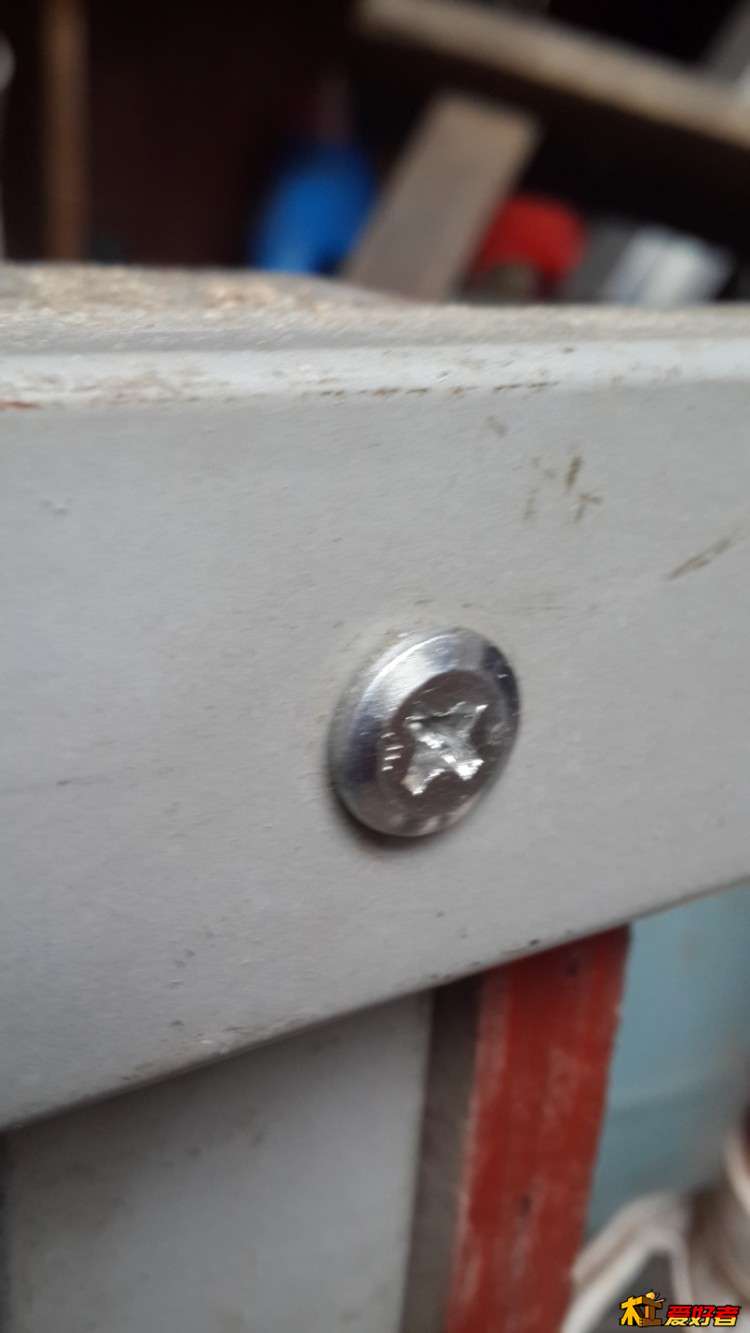

　　这个制作是做做拆拆，试试再来。所以用的是钻孔，螺丝螺帽的连接，并不是铆钉、
5 _1 B  w- Z9 s3 i6 F& W
  H- P3 x- r5 }

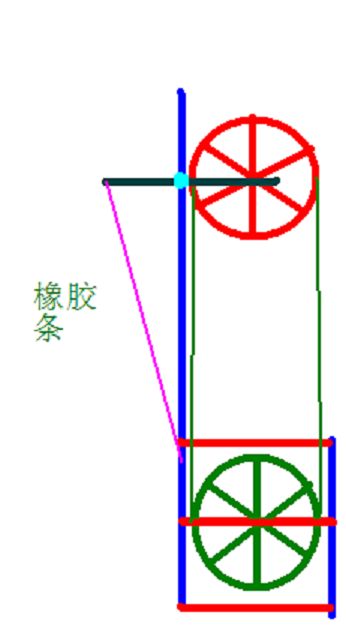

/ C: C9 }/ X! X. o架子图样

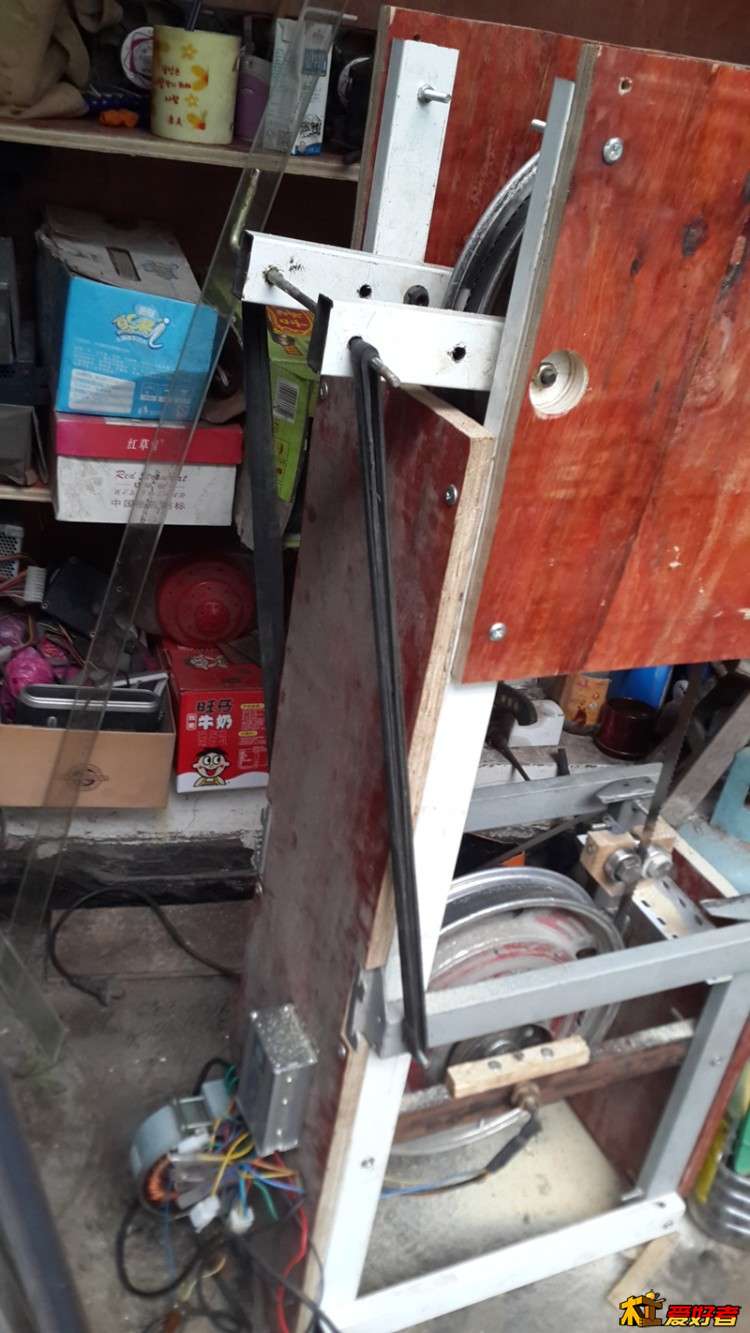

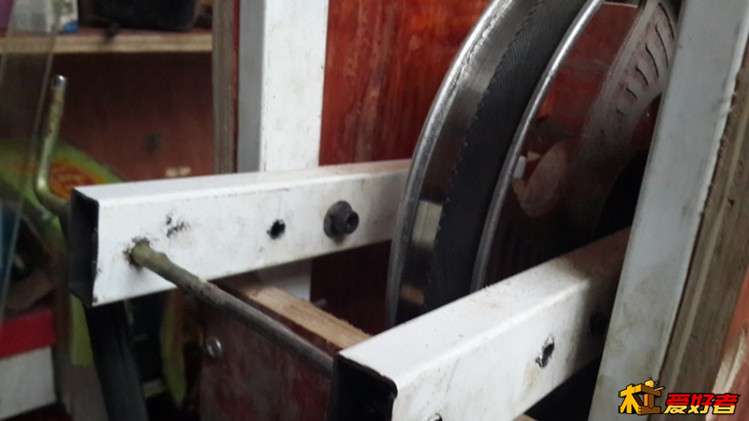

  D, l( e# u) i9 A这个是做好后画的，原来没有画图，主要是上轮不知如何固定。做到后来才看到实物，想起用橡胶条拉的。这个好，保持了锯条的张紧力度，这个上轮是不能固定的，靠它的动来适应锯条，锯轮等等变化。始终有个力拉住它往上，胶条最简单了。这个是个摆臂来的，它的上下运作适应了轮子，锯条等变化因素。

得雨木工deyu

第四集　下轮微调机构
- h9 I9 B% E; _, ]/ y5 ^6 j

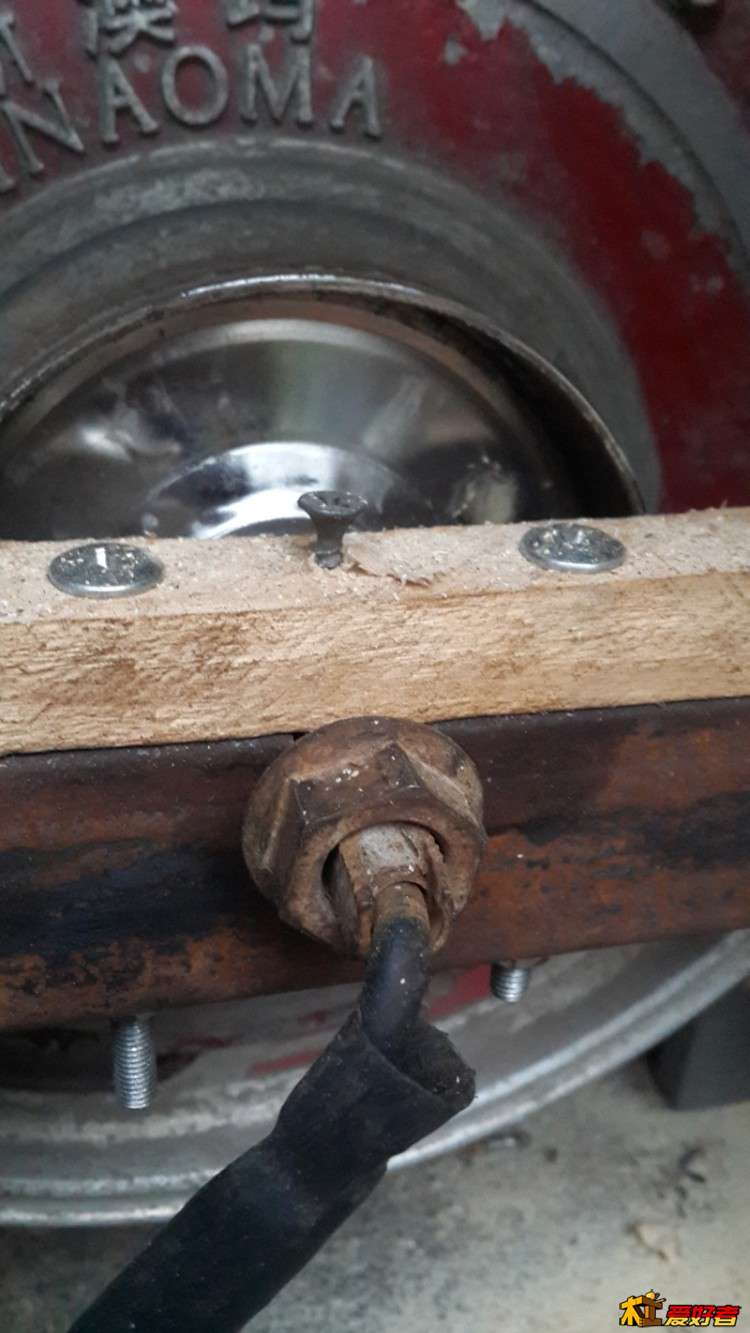

木，铁结合比较好。铁牢固，木易加工。方铁管上锯个槽，刚好放下轮轴（轴是扁的），上面压块木头固定，这个轮子受拉力是往上的，用个螺钉旋在中间可以调节轴的上下位置。科学吧！
% y( ?$ s, ]/ a5 i  q& Q! F

得雨木工deyu

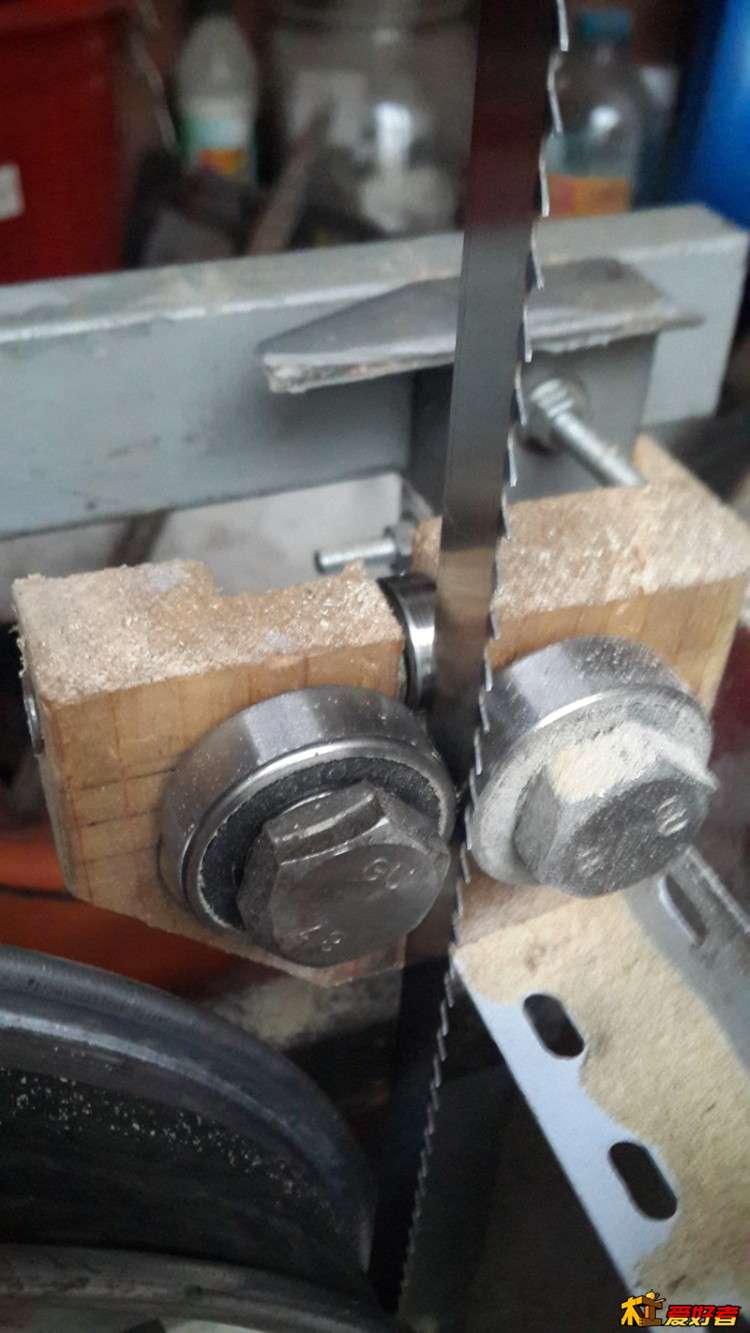

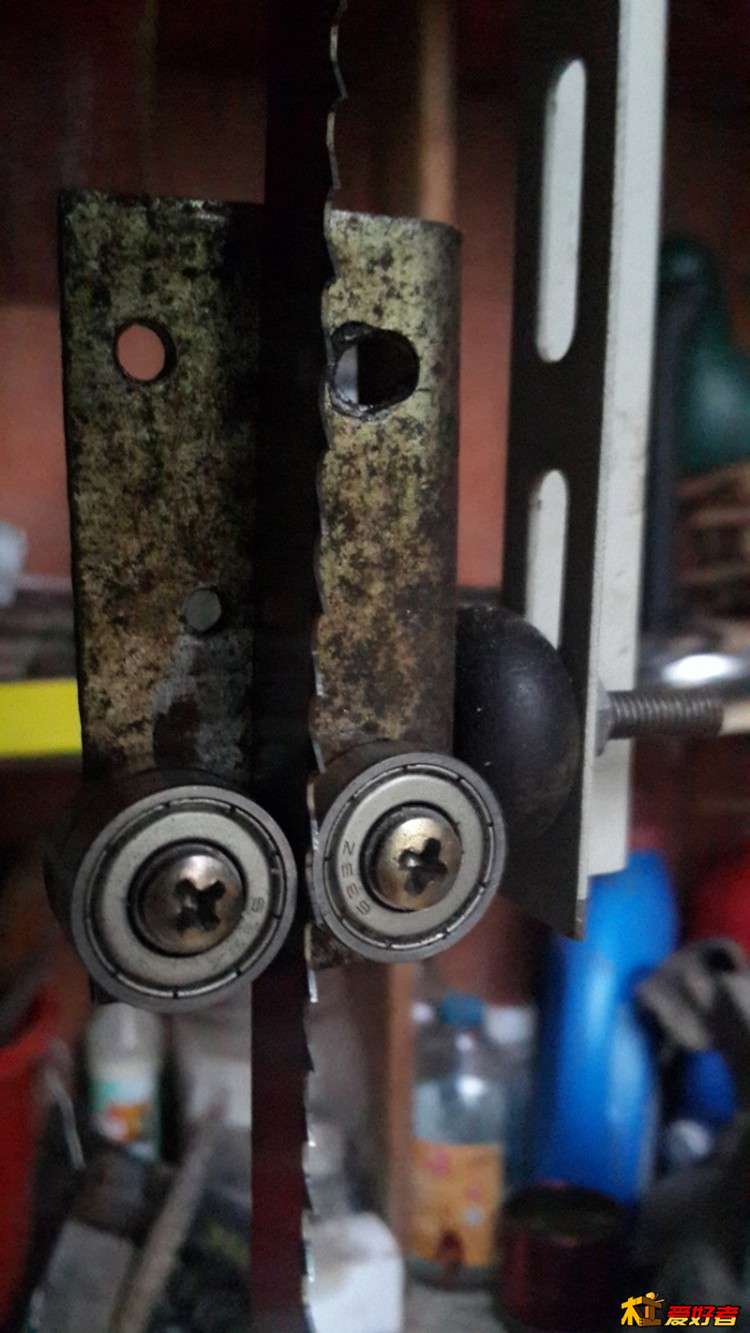

$ u. c; ~' h# O/ m) v  K  n第五集　　锯卡　上下锯卡上锯卡，一边两个小轴承，后面没有轴承，这个锯卡暂时用的，可能要改进。
/ u4 x: s. S1 x3 i  i3 Z

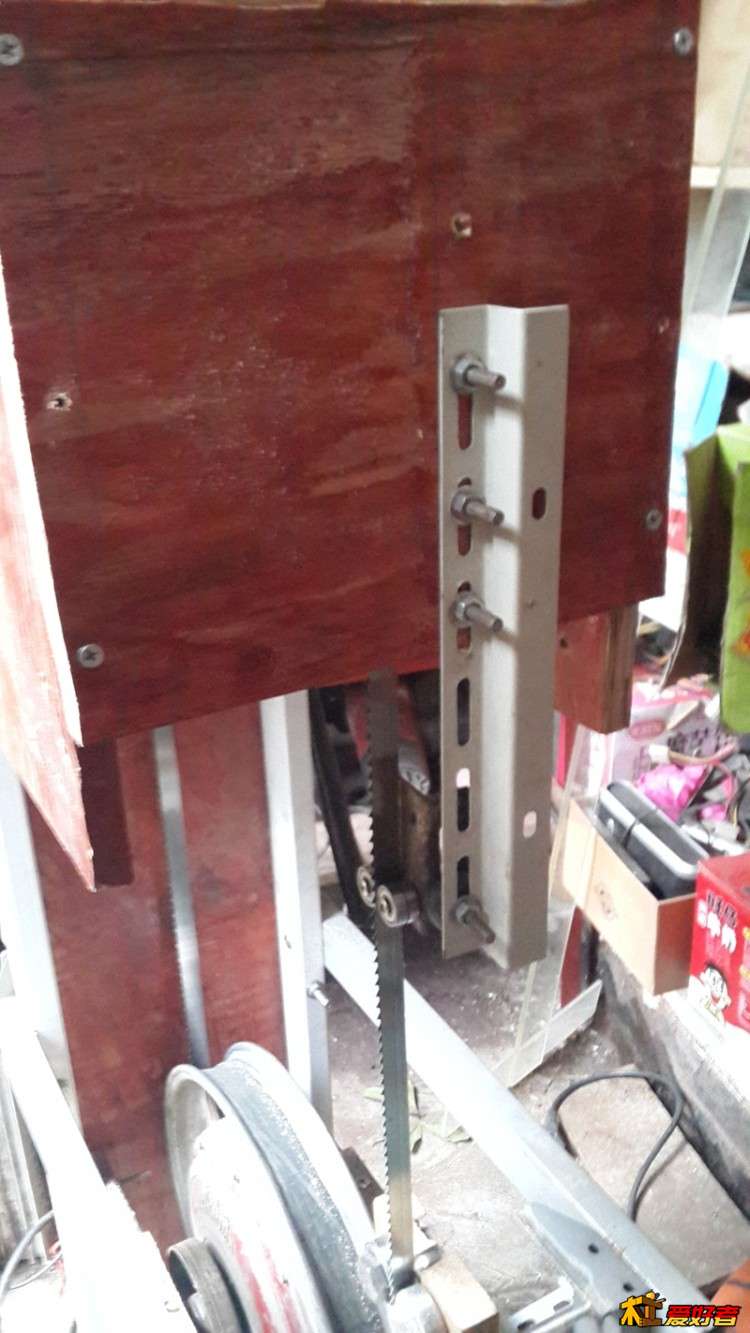

上锯卡的上下调节，也是看到就有的材料，没有特意去选的。
* s) x% c9 P$ B- i- R( t  U
: a# Y3 x* ]0 Y/ c, d; u
$ T7 E  s. O3 [7 W0 _/ S* |/ L下锯卡，木铁结合，两个轴承，后面一个小轴承。

  n, g+ ?& m5 q. P8 [5 j

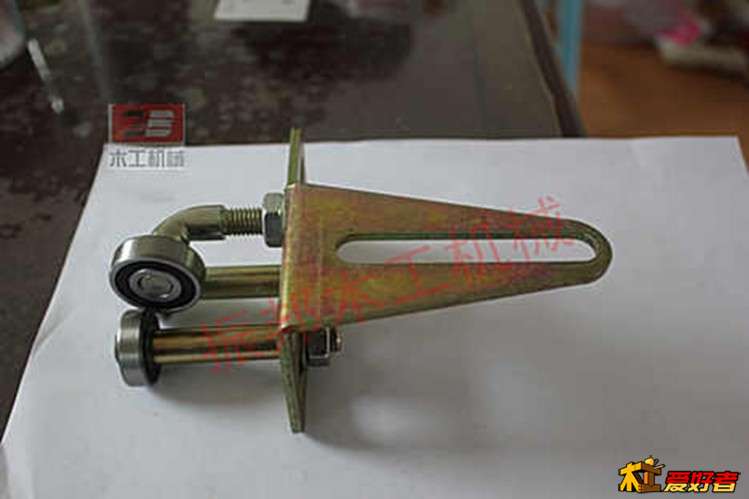

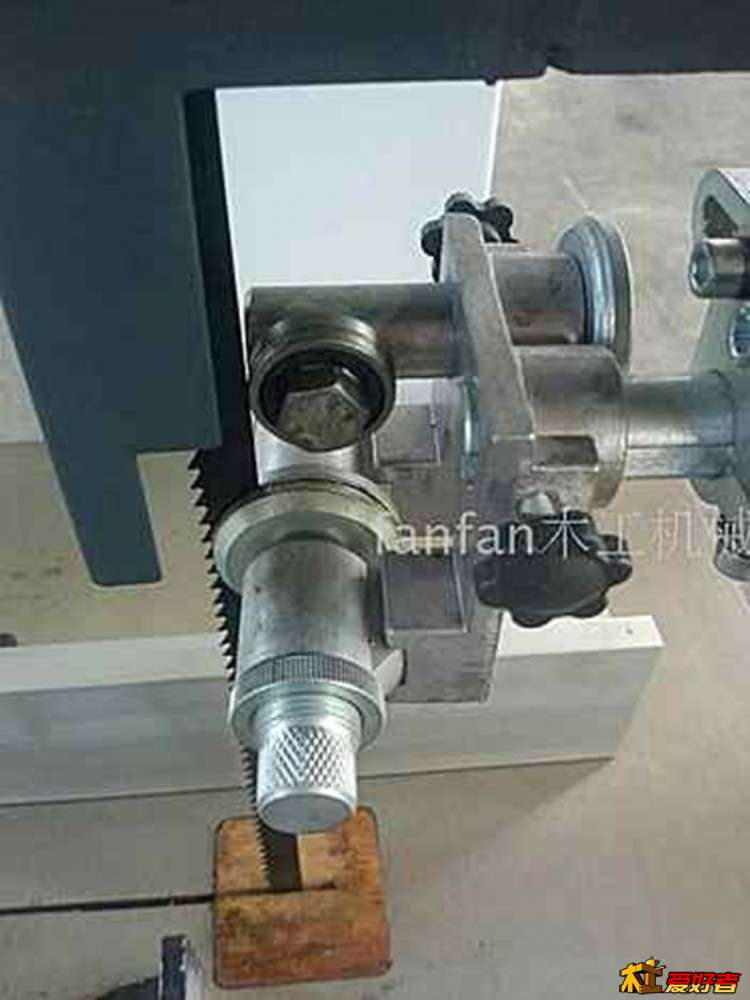

这个是网上看来的锯卡，好是好，有的做不来呀。
* B+ B7 v, D: ~8 a( N+ Y' j
6 u: H5 o* w2 r2 M* i. o0 Y. {  f

得雨木工deyu

3 C' J2 F; f3 ~7 d1 [  @
% i% j1 i3 |" Q# S4 ~第六集　电源　还是电源

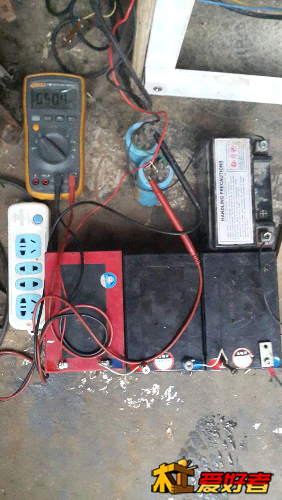

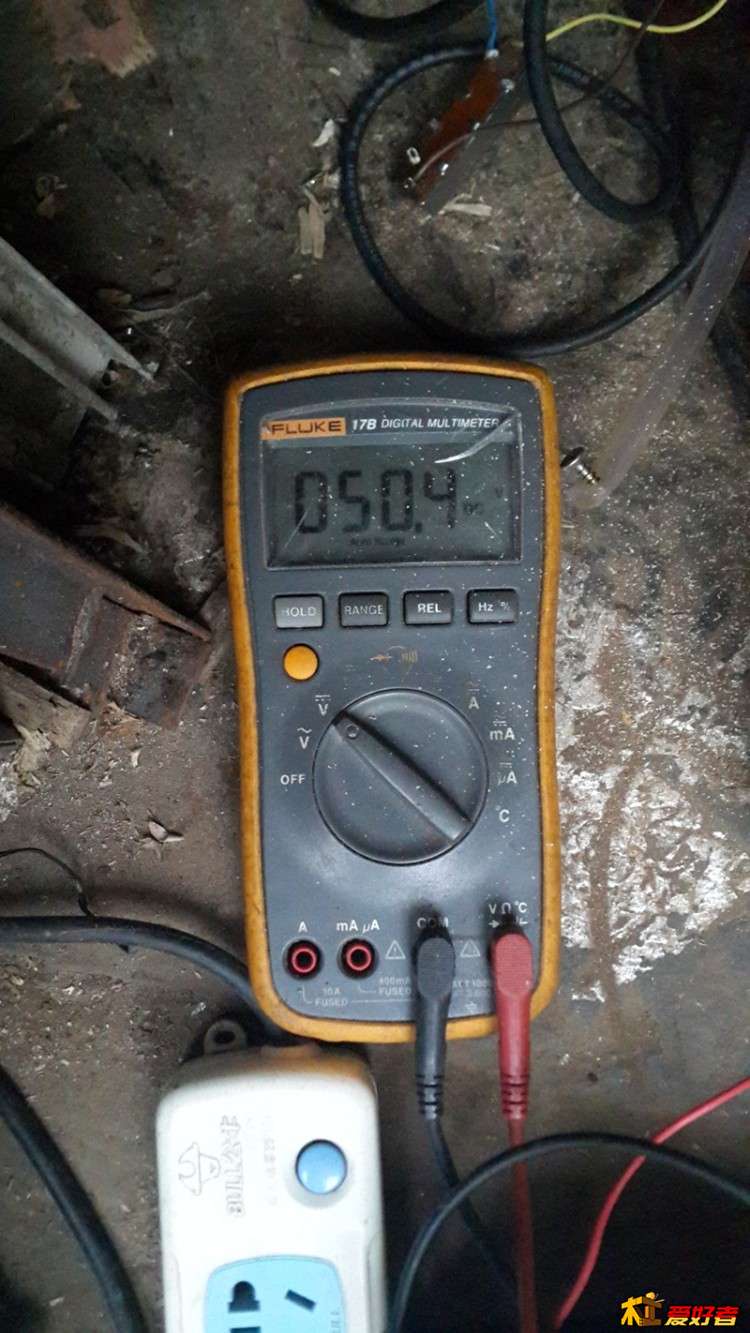

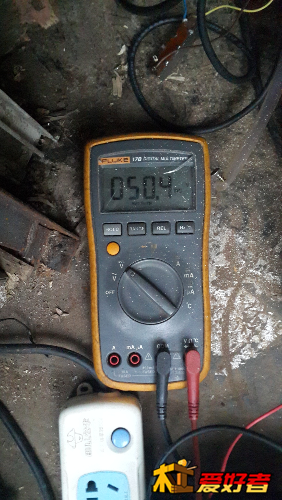

原先是用的２４Ｖ变压器，自己加了些绕线成４５Ｖ。电动车轮是转了，但是上了锯条后才发现，没有力，用木棍就把轮子弄停了。是不是这个控制器坏了，还是轮子不好了。要不要改用洗衣机电机。因为买的时候是当作轮子去买的，并不是想到电机的。上面也标了３６－－－４８Ｖ，我也用了４５Ｖ了，力还那么小。最后一招了，给它４８Ｖ，给它电瓶，它不就是个电瓶车吗！还真是对了，转速还是和原来的一样，但是有力，木棍是弄不停它了，装上锯条，上木头，基本对它没有影响。这是个的控制器的电机，你定了转速。阻力小它也那样快，阻力大它就会加大力，也在那样的快。速度还可以，不是太快，也不是太慢。这个电机控制器是有限速的，电动车用的，而且没有外面可能改的去掉限速的线。看来还是正规的电动车用的呢。所以弄个５０Ｖ的能提供足够电流的电源，就完美了，实在没有，就用这几个电瓶供电吧。２０元一个的电瓶车电瓶，４个８０元。

得雨木工deyu

第七集　后记　　现在想起来，原来没有力可能是这个原因：这个是３６Ｖ　４８Ｖ通用的控制器，我给它上了４５Ｖ，它是当作４８Ｖ来工作，一用上力，电压下降了，到了４２Ｖ，临近保护电瓶的电压了，不再输出大的电流，所以没有力。
2 ?; M+ v# h: w　　制作就是要思想和动手相结合。我想要做个什么东东？一开始的想法和你最后做出来的样子可以是不一样的。生活中其他方面也一样，你谈恋爱时你能想到女朋友是现在的老婆的样子，你刚结婚时你想象得到现的日子吗？你想到了要天天洗碗吗？
　　但目的是要确定的，做带锯就是要让带锯锯卡中间的那一段以一定速度动起来，还要有力，平稳，其他的都是为这个服务的。做的过程中也迷茫，困惑，找不到思路，有时候想：怎么做个事就那么难，无所事事就那么容易。现在做好了，达到了目的，终于拥有了带锯，心情很平静，中午喝杯茶，要对自己好一点。
感谢木友们的关注，有些问题已经一一作答，不以作答的也敬请谅解。
1 z  z1 k' u0 Z
) D8 x1 K" r8 Q6 b4 \
7 C$ v! ~7 J4 q7 o' A; N

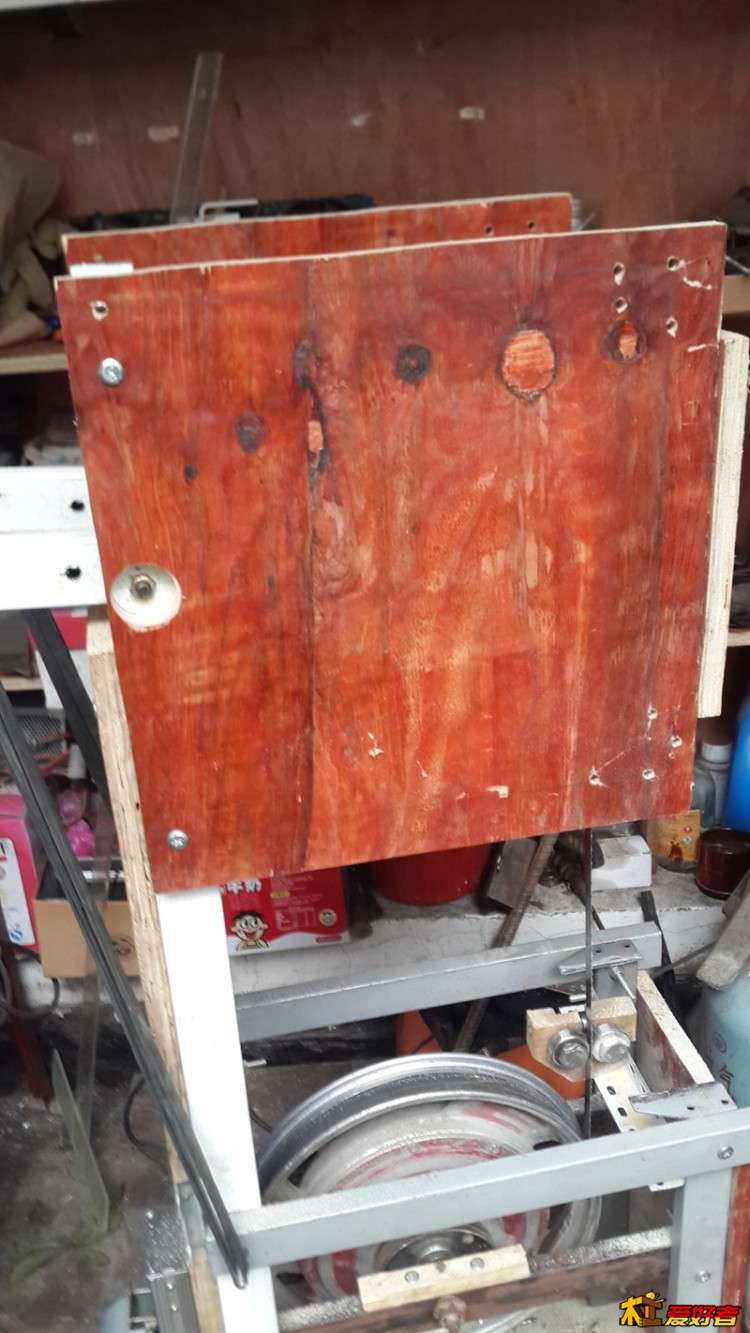

2 D: v- ]1 s- O一定要把安全放在第一位，护板不能少。
% K, q- _8 I2 N7 }* j
" g- ^2 y) ~( B0 W

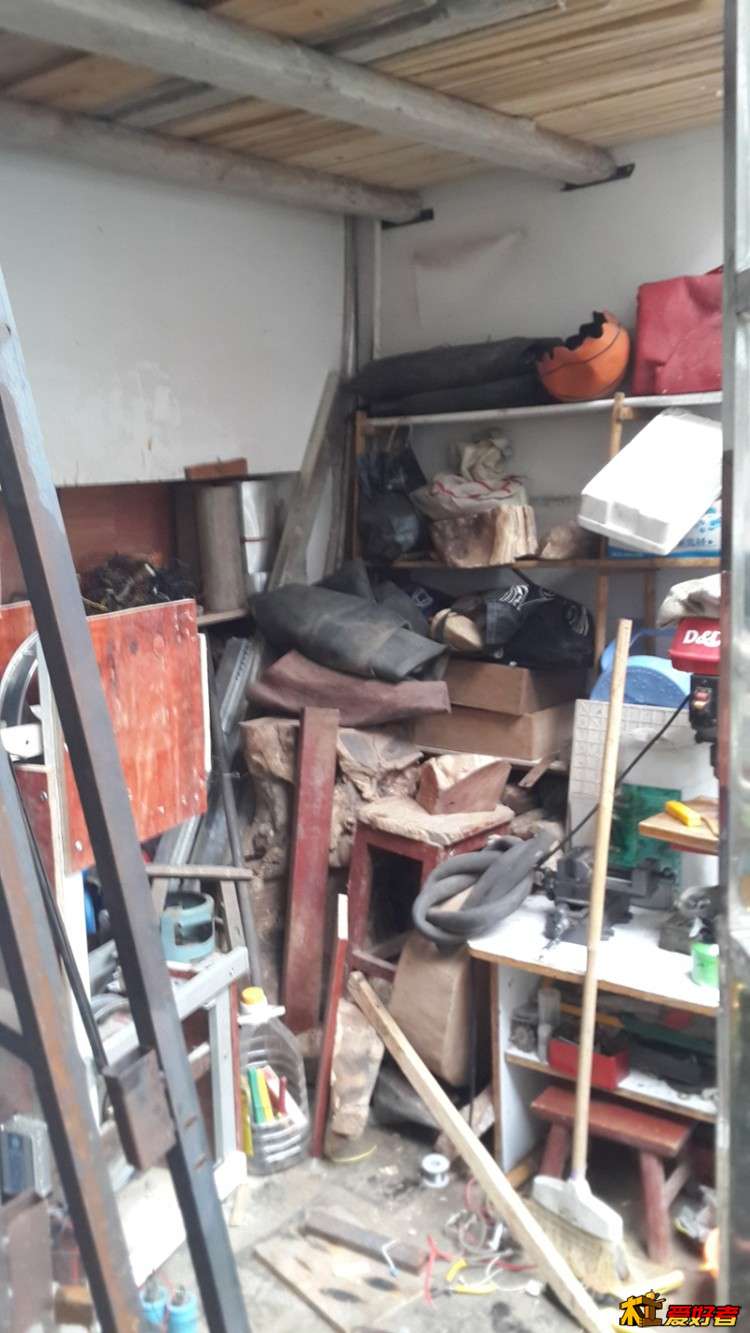

最后，让大家看看我的杂乱的工作间。家是一套120平方。我的空间就是这个不在120平方内从楼房里其他地主弄来的一个小小空间。有空再详细介绍一下。


* A/ p* x  Z8 h! A* J, }, r

得雨木工deyu

差点忘记了一件事，关于锯片如何固定的问题。
) R+ }1 X1 a; t4 Y2 N这个电动车轮里是内凹的，用轮胎胶皮（大车轮胎刚刚好，剪成一圈圈的）先套窄的，再套宽的，保证边上也有胶，中间略低点。一动起来这个锯条就贱贱的住高处靠的，不会到低处去。调一调轮子的左右倾角，不要太靠边就好了。
  R5 J% _& v# G8 X- ?; v　　打字太多，晕了，休息一下先。

得雨木工deyu

马甲49 发表于 2015-6-7 08:16
& ~2 Z0 L( I5 x/ \好               想法，用电瓶吧？

# K! e/ B$ f8 _* u# i2 O, W现在用电瓶，可能还是要改用交流电的。
