自制低成本装修工地用精密推台锯

yandun86

太强大啦

壁柜专家

0 V! y7 E: K8 R  a/ w- O% W我的今天做了一天，明天加上台面就完工了，加上台面大约75公分，几边的立柱完全照楼主的干，支撑力不错。有楼主这个参考做着真是省事，呵呵，但还是很多得自己摸索，干了一天还没完工

8 G& U0 O  B. m( k

壁柜专家

壁柜专家 发表于 2015-8-14 22:13
) M7 b: U6 d  _! q我的今天做了一天，明天加上台面就完工了，加上台面大约75公分，几边的立柱完全照楼主的干，支撑力不错。有 ...

+ n, }6 Y" g( Y' N2 U0 ?; D" X( M8 A: f$ k

$ }+ W6 v; |! R4 @. @* A

sunyp0422

壁柜专家 发表于 2015-8-14 22:22

. A8 l; ^2 D  \& I: x你这样做锯片能露出多少啊，立柱上缘到固定锯轴的平面有10公分就好了，我的锯安上台面后，装9寸的锯片，能锯4公分深，你这个目测不会太深吧

, \6 u0 Z+ V3 I4 S" [, T7 ~来自:Android客户端
4 a: Q  i) z9 H' ~山东省烟台市招远市金城路

sunyp0422

壁柜专家 发表于 2015-8-14 22:22

还有，固定台面和锯轴的平面我是用18mm橡木板，底下还做了加固，要不加上三角带拉的话，两个平面都会变弯，发颤，锯出来的板子截面会不直，也不垂直
7 G6 ^( i2 j* f1 e9 {) }: @4 l9 z
$ W2 q7 Q! T7 Z来自:Android客户端
& H; d, k7 Z  `/ i) F山东省烟台市招远市金城路

sunyp0422

壁柜专家 发表于 2015-8-14 22:22

; f1 v: F6 Z/ l2 [, h" B( M2 z5 d, r怎么目测，你锯轴上的皮带轮和电机上的皮带轮大小差不多啊，锯片能达到4000转吗？

来自:Android客户端
插入位置

壁柜专家

sunyp0422 发表于 2015-8-14 23:23
& T3 X& O9 f1 M) Q& q你这样做锯片能露出多少啊，立柱上缘到固定锯轴的平面有10公分就好了，我的锯安上台面后，装9寸的锯片， ...

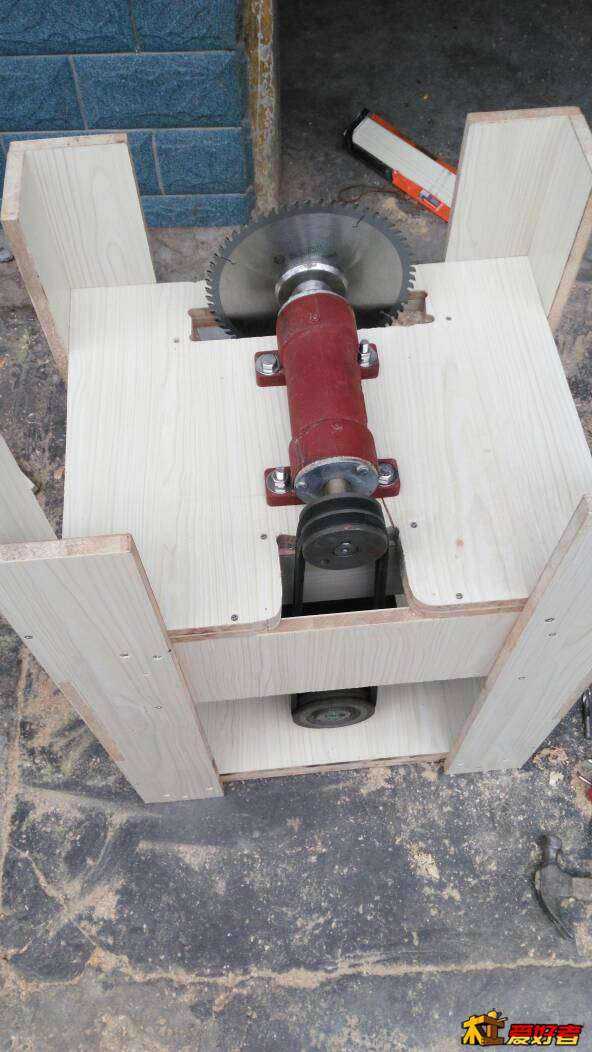

这张照片是还没锯立柱的，锯的正是离轴台平面10公分。

壁柜专家

sunyp0422 发表于 2015-8-14 23:27
3 H( ^5 P( O8 m) y* ~& z; N( Y还有，固定台面和锯轴的平面我是用18mm橡木板，底下还做了加固，要不加上三角带拉的话，两个平面都会变弯 ...

我用的是免漆板，电机是3层粘接厚度达5公分。轴台是两层，总计厚度3.4公分，两层底下还用两块12公分横板横向加固了，试了试，应该没问题不会弯，因为底部加的是横板，要拉弯12公分的板还是不容易。就是电机台虽然是3层没加横板，用手捏紧三角带还能看到变形，免漆板的软木还是没橡木实木的强度好

壁柜专家

sunyp0422 发表于 2015-8-14 23:31
, g7 S! p/ P6 j/ h  T- [怎么目测，你锯轴上的皮带轮和电机上的皮带轮大小差不多啊，锯片能达到4000转吗？

来自:Android客户端

, g0 Z4 B2 q8 d& ?, J  w实际是不一样大的，轴轮外径8公分，2800转每分钟电机轮外径12公分，我算不来请卖轮的算好才买的，说配12的轮4200转，后来百度知道上又问了下，确实是4200转。

壁柜专家

壁柜专家 发表于 2015-8-15 07:03
这张照片是还没锯立柱的，锯的正是离轴台平面10公分。

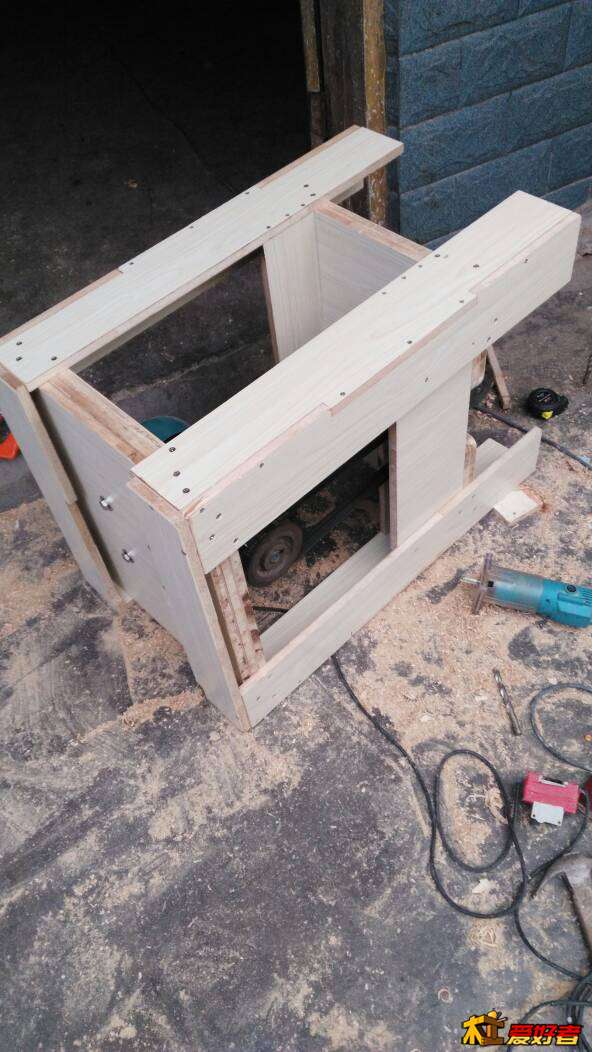

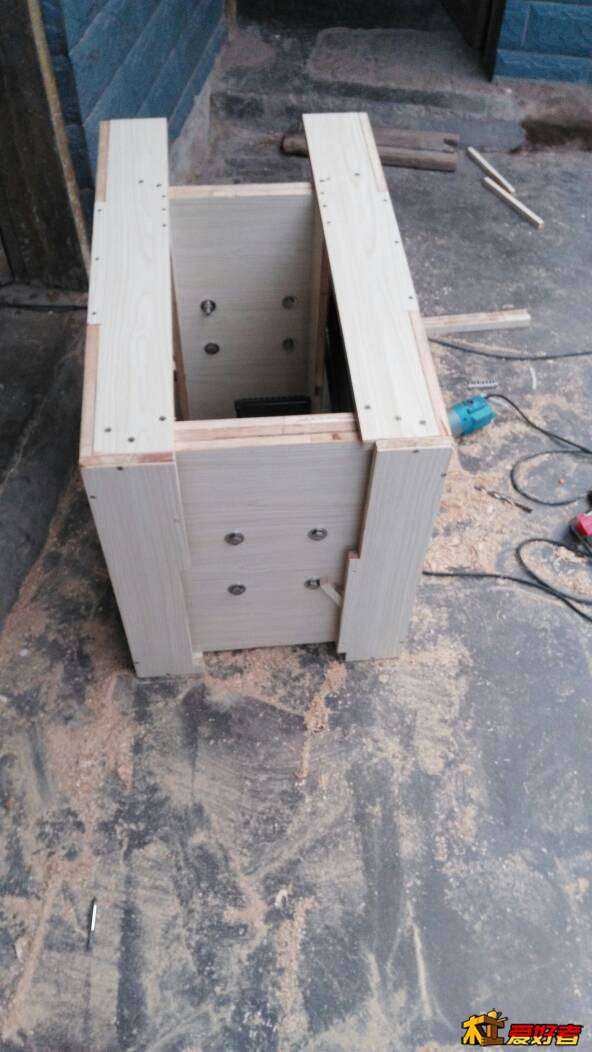

台面还没完工，立柱打算最后锯长度，所以先做的长过锯片最高端了，最后比了尺寸锯的位置正是离轴台10公分。
) l9 x8 G9 e4 Z, A% c6 A

+ g3 S& q% X) e* c6 D1 {

' \: {. O8 [) ]. U. g

壁柜专家

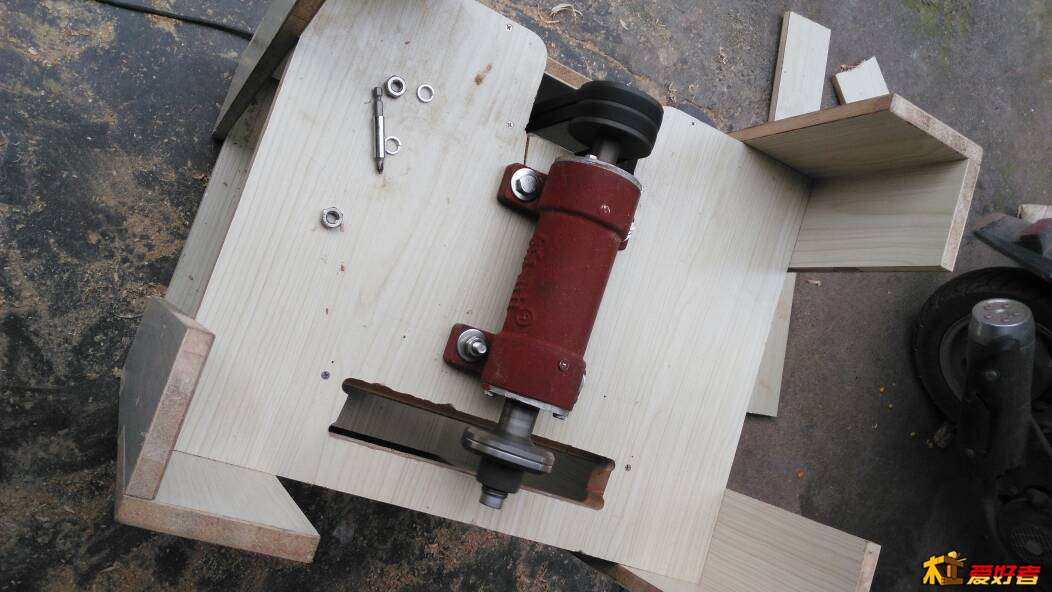

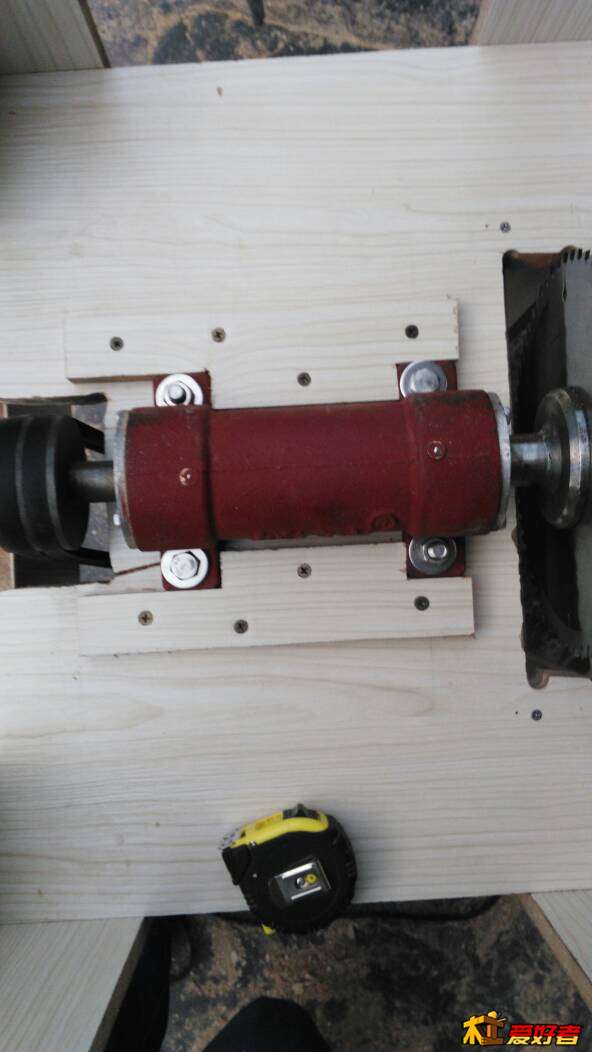

锯轴上螺栓感觉不会产生动了，为了保险还是像你一样用木头卡住，应该再大的振动不会有任何位移。
6 m* j6 Y2 v) H  m8 q' M

sunyp0422

壁柜专家 发表于 2015-8-15 07:26
台面还没完工，立柱打算最后锯长度，所以先做的长过锯片最高端了，最后比了尺寸锯的位置正是离轴台10公分 ...

3 }9 k3 [0 ]1 K4 K这样应该可以了，我光看一张图也看不太清，这次看清了，你这个皮带打不打颤？
1 o. t8 i* R: x2 `8 b
4 \7 W8 \7 k/ b2 z% D来自:Android客户端
山东省烟台市招远市金城路

lianguangchang

方便快捷

壁柜专家

sunyp0422 发表于 2015-8-15 13:53
$ _3 c# H& C4 ~* I这样应该可以了，我光看一张图也看不太清，这次看清了，你这个皮带打不打颤？
5 ^9 u/ C/ q. ~
来自:Android客户端

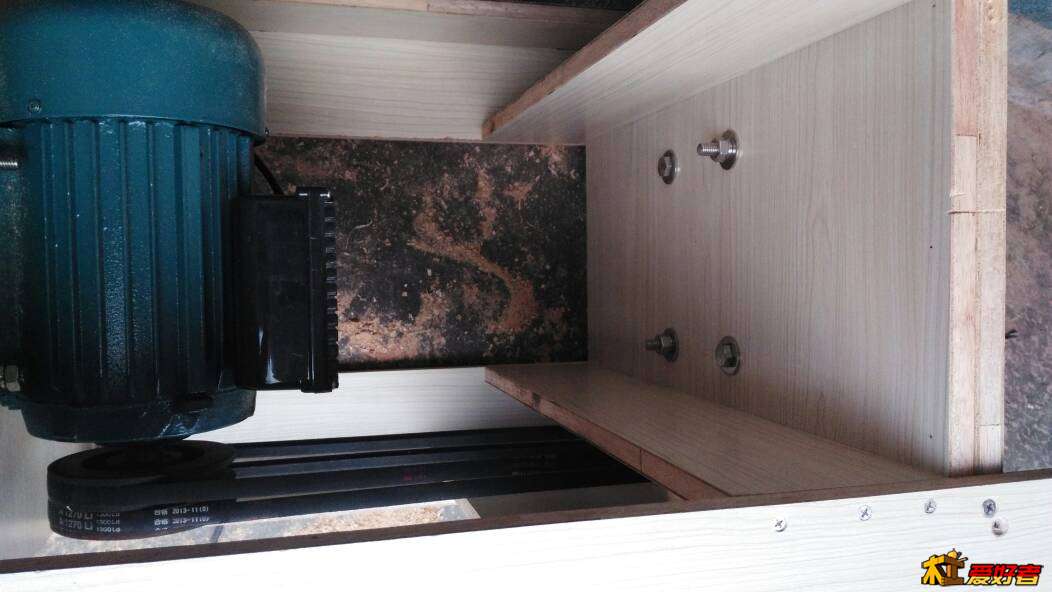

' Z# z4 c8 G4 C一样的打颤，这是长三角带的通病，估计一样得像你那样加几个轴承，要不看着运行的皮带中间晃晃悠悠弹跳的不已，感觉不稳定。
