学木工-好尚品»首页 › 讨论区 › 现代木工 › 自制低成本装修工地用精密推台锯
123456789下一页
返回列表 发新帖
楼主: sunyp0422

自制低成本装修工地用精密推台锯

 火 [复制链接]
arkwang
发表于 2015-7-28 16:14:53 | 显示全部楼层
底座焊钢架吧，螺钉组合
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-28 23:31:56 | 显示全部楼层
arkwang 发表于 2015-7-28 16:14: `% n6 A# S; w8 y* l
底座焊钢架吧，螺钉组合

- V& \9 V; a  I8 S5 ~* F  Z( y5 m打算来，这个是实验版，搞好了正儿八经焊一个
) K8 }% C3 Y4 m, W
  N+ ~& @  t  b% R0 i7 A7 R& Z来自:Android客户端% r( O+ i' r$ G( I
山东省烟台市招远市金城路
回复 支持 反对

举报

壁柜专家
发表于 2015-7-29 11:39:50 | 显示全部楼层

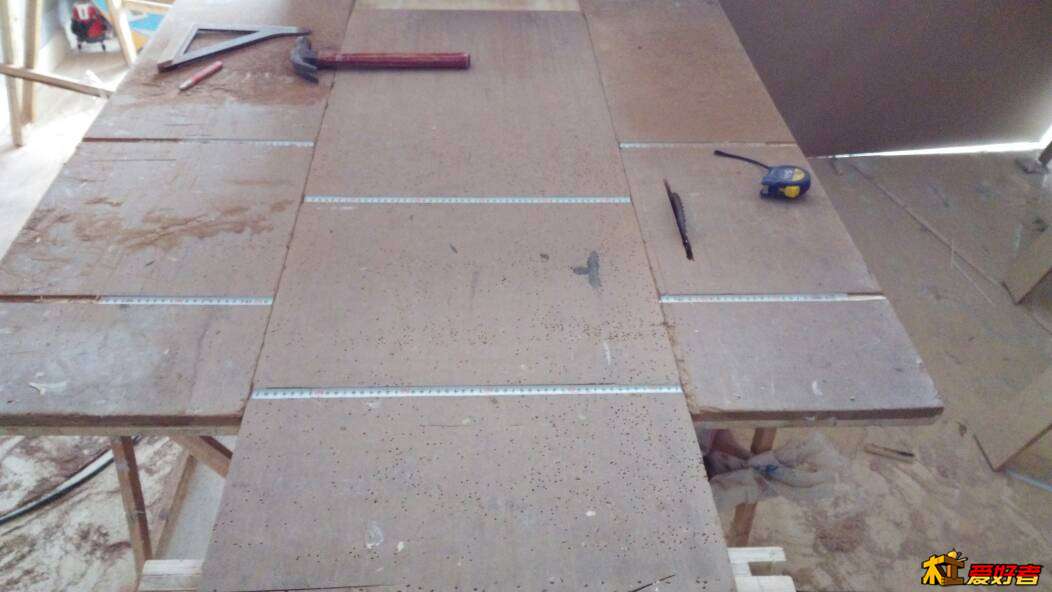

楼主可以去我的主题看看，我发的推台锯用废卷尺做标尺帖子，装修使用相当方便，参考一下。5 r0 o4 a$ c" t7 d% A. [
回复 支持 反对

举报

壁柜专家
发表于 2015-7-29 11:46:10 | 显示全部楼层
这样的。: x' N  }! G7 V$ g& P2 H6 U, |
114607tzvsns1hpwzbv7vs.jpg 4 [& E, l' D9 C9 G- `  L4 p
% [# x; d! W* ]% p( k! g/ x0 @ 114609yz49kxzugz5nxwnw.jpg 0 y$ t; U/ P' w* \* z) i' h4 Y4 M6 t
回复 支持 反对

举报

壁柜专家
发表于 2015-7-29 12:40:53 | 显示全部楼层
参考楼主的建议，我直接买2.2KW电机，快到了，锯轴和台面那是怎么处理的，可以拍个图吗。
0 L5 R" ?+ z6 G, D
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-29 21:42:15 | 显示全部楼层
壁柜专家 发表于 2015-7-29 11:46
* {1 C% \6 E4 o, p# p, K  u这样的。
' i$ T& d# g9 m* k
大家伙啊) X% ]. {$ Z) j4 J
& U  H) ?% z8 @' U1 c$ v+ V- [( Z
来自:Android客户端1 e; J* D1 I! z- P" u: ]" ~
山东省烟台市招远市金城路
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-29 21:42:46 | 显示全部楼层
壁柜专家 发表于 2015-7-29 12:40! r$ Z7 n; B0 K. p, [
参考楼主的建议，我直接买2.2KW电机，快到了，锯轴和台面那是怎么处理的，可以拍个图吗。
" d* O, p0 V) H% t8 S2 {
图明天给你拍: @7 c/ u& x; B

1 D( C) Z, e+ f来自:Android客户端7 f& r% Y  P: c4 q& W- a
山东省烟台市招远市金城路
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-30 19:21:11 | 显示全部楼层
壁柜专家 发表于 2015-7-29 12:40
: j) H! y2 U4 f# R7 ?: A参考楼主的建议，我直接买2.2KW电机，快到了，锯轴和台面那是怎么处理的，可以拍个图吗。
% w. G9 d/ A4 d8 R3 C8 ^+ x$ U1 U

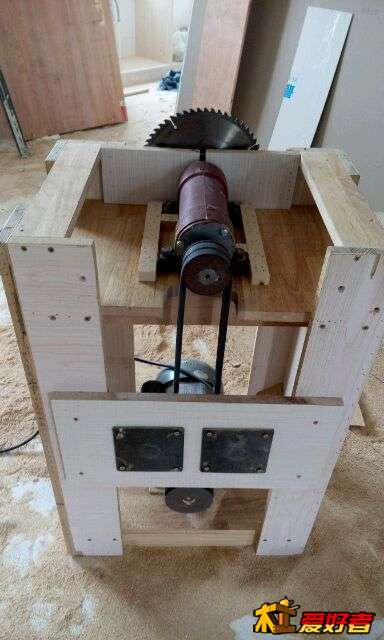

有稍微一点儿改进，三角带处加了4个轴承，挤住三角带，防止发颤9 E1 {) c6 `6 T3 H. I1 ~# y8 i
0 C. ]4 J9 Q5 f* n# `+ `+ z! T3 s+ }2 y  i

2 @& R5 I9 M( b4 H3 a$ I/ t" f; n( A6 `" Z
* Z$ L; I1 q9 m9 C. q. y6 `/ X$ m- F5 J! o
/ ]% D( X2 ]0 @. h

- {* @3 H) M  X8 f/ g' D; ?2 P% r3 `' {, p7 H. |0 U9 K) k

, y& }, ?- Z2 u5 x/ A, d来自:Android客户端
2 z# F! {) C0 B山东省烟台市招远市金城路
回复 支持 反对

举报

壁柜专家
发表于 2015-7-30 19:48:03 | 显示全部楼层
太好了，非常感谢，有这个做参考，我做起来会少许多麻烦和问题。加轴承的改进不错，非常值得参考，我也照样搞一下。, `5 t0 _: c) ~2 r& m
回复 支持 反对

举报

诚信立足
发表于 2015-7-30 21:12:50 | 显示全部楼层
sunyp0422 发表于 2015-7-30 19:21
* ]% t- C& V8 Z' k有稍微一点儿改进，三角带处加了4个轴承，挤住三角带，防止发颤
6 m/ k. |) W, P8 T' o  m; O: g
轴承换成 涨紧轮
' c9 c, F% y8 t$ v" d. A. E; |9 Q0 A+ h! k. W
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-30 21:53:00 | 显示全部楼层
诚信立足 发表于 2015-7-30 21:12( |  f3 d- H+ q% O, p! o7 v
轴承换成 涨紧轮

( Z& N" S6 z! u3 N4 n不知道哪里能找到合适的就DIY了一个$ l* q$ R3 p- v0 v& \
- T3 J9 @  [, Z# s! D" M: t( p
来自:Android客户端
% l* v+ m2 ]3 G山东省烟台市招远市金城路
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-7-30 22:03:46 | 显示全部楼层
壁柜专家 发表于 2015-7-30 19:48
) T% _2 m. l5 ]( O/ P) e太好了，非常感谢，有这个做参考，我做起来会少许多麻烦和问题。加轴承的改进不错，非常值得参考，我也照样 ...
8 Y7 _6 Q3 d$ `* O) L! I
锯台可以做的矮一点儿，稳定性更好，我这个高80公分，你可以做70公分，皮带长度减小点儿锯更稳一些，放轴跟电机的两块平板可以用双层橡木实木板，我这是单层，锯轴跟电机部分用料沉点儿稳当，锯台平面用马六甲板就好，搬运轻便，台面上的推板越大精度越好，以前做过一个宽80的推板很好用，现在这个才60，轻便点儿，不过精度不如80的，截断2.4米料时，台面太窄，重心不稳，老是上撅，还得旁边放一个凳子帮忙端着料，以前那个锯台是1.2米乘1.2米，推板是80公分乘1.2米+ F) B) W/ |4 g

* `; y7 Q" ], p, r- W  S3 i来自:Android客户端
& b4 e$ J" S6 i. N山东省烟台市招远市金城路
回复 支持 反对

举报

壁柜专家
发表于 2015-8-6 20:42:56 | 显示全部楼层
本帖最后由 壁柜专家 于 2015-8-7 00:14 编辑
9 V7 Y9 q5 I& E" _( t$ H* u7 v( y( y$ d3 U, h# u
我做这个不要精密，只为其耐用、声音小、机器不容易出问题省心这几点相当不错。我打算全部用好的免漆板做，现在电机和轴放一起试了试，感觉重量有点大，想控制一下重量体积，一个人轻松搬的动才好。台面或推台工地临时做，只做底座，用木工板做台面，这样没有台面感觉体积和重量可以接受，买了1270三角带，高度上做70，周边的长宽想尽量做到最小尺寸，只要电机和轴丝毫不动，放地上不稳没关系，工地上去加固它不可能敢不稳。非常感谢楼主详细指点，我也稍加改变做成适合我的，过些天做好发个图。
回复 支持 反对

举报

xiefeicheng
发表于 2015-8-7 15:23:26 | 显示全部楼层
回复 支持 反对

举报

sunyp0422
 楼主| 发表于 2015-8-8 06:01:45 | 显示全部楼层
壁柜专家 发表于 2015-8-6 20:42
" m. b. l0 u$ B& F0 T我做这个不要精密，只为其耐用、声音小、机器不容易出问题省心这几点相当不错。我打算全部用好的免漆板做， ...
" E! r1 O* m) |% p3 H
要一人能搬得话，你考虑做分体的吧，轴一部分，电机一部分，台面和推板一部分，主要是轴和电机的部分，你试试把我现在这个的四条腿从中间锯开，搬到下一个工地时，从里面各附上一条腿再连到一起。或者从中间锯开直接加两个面，搬到下一个工地后，两个再摞到一起，连接起来6 I( \- |' R8 u7 h0 ^4 _; X
回复 支持 反对
