造机 今天开始画图 不能再拖了

anshilike2

qjy_jack 发表于 2015-6-7 00:48
' r" ~* t' b8 K' j7 M才知道AC还可以画机械制图。呵呵 。。

别让习惯约束了你

anshilike2

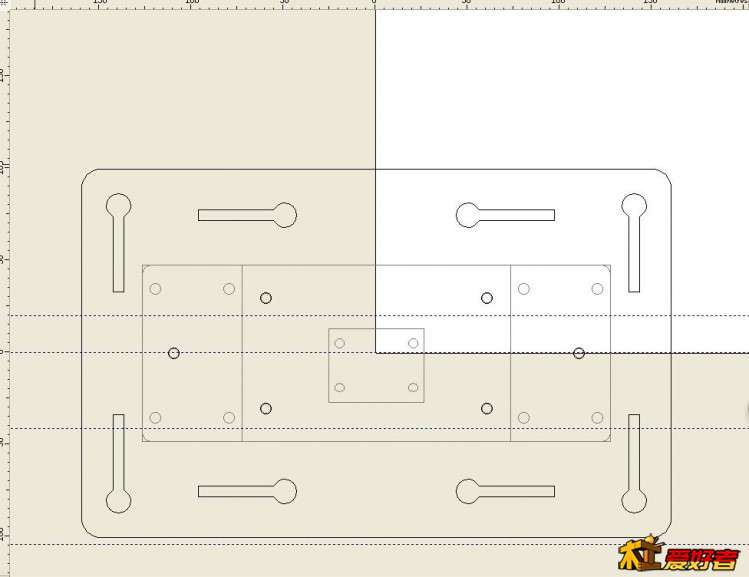

( X8 |- B! G/ l6 K& Q) V8 ?' f4 v今天完成最后一块Y轴滑板的图并检查核对了前几天画的图纸上零件的尺寸 把有错误的都给修正了  明天买的零件就到货了 需要再重测量核对下尺寸  然后用母鸡打几个孔测试下 就可以开始造机了   还有滚珠丝杠等一些需要外加工的零件边造机边订购吧  两条线同时进行 只要不出错 机器切好 零件到 直接就组装了  希望一切顺利  图没问题 组装没问题 运行没问题  中间一个环节出差错就要耽误时间啦  希望就在前方  FITHING FITHIN
7 i  w% X: A& N! H5 x3 r6 u( d

sea2012

楼主好厉害，期待成品。

马夫

有加工设备就是好 可以画图施工  对于一般DIY就只能想到那做到那了

anshilike2

sea2012 发表于 2015-6-9 14:35
" I, |- e. F0 p4 u楼主好厉害，期待成品。

( w' r8 g2 b0 U  T, G
8 g; r0 D& j" M% Z* g

anshilike2

马夫 发表于 2015-6-9 16:44
有加工设备就是好 可以画图施工  对于一般DIY就只能想到那做到那了

- Y; p. N1 S4 Y0 [不就是玩嘛

anshilike2

近段时间忙其它的一个项目把雕刻机这事给耽搁了   可能还需要1-2周才能忙完  实在对不住关注帖子的朋友
发点母鸡的写真算是更新了吧

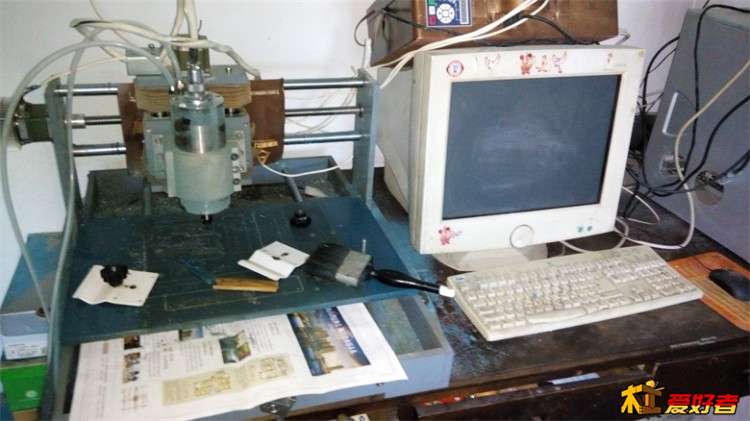

主基和主基的高清无码图
9 F( e/ |4 M2 P% n( [! N

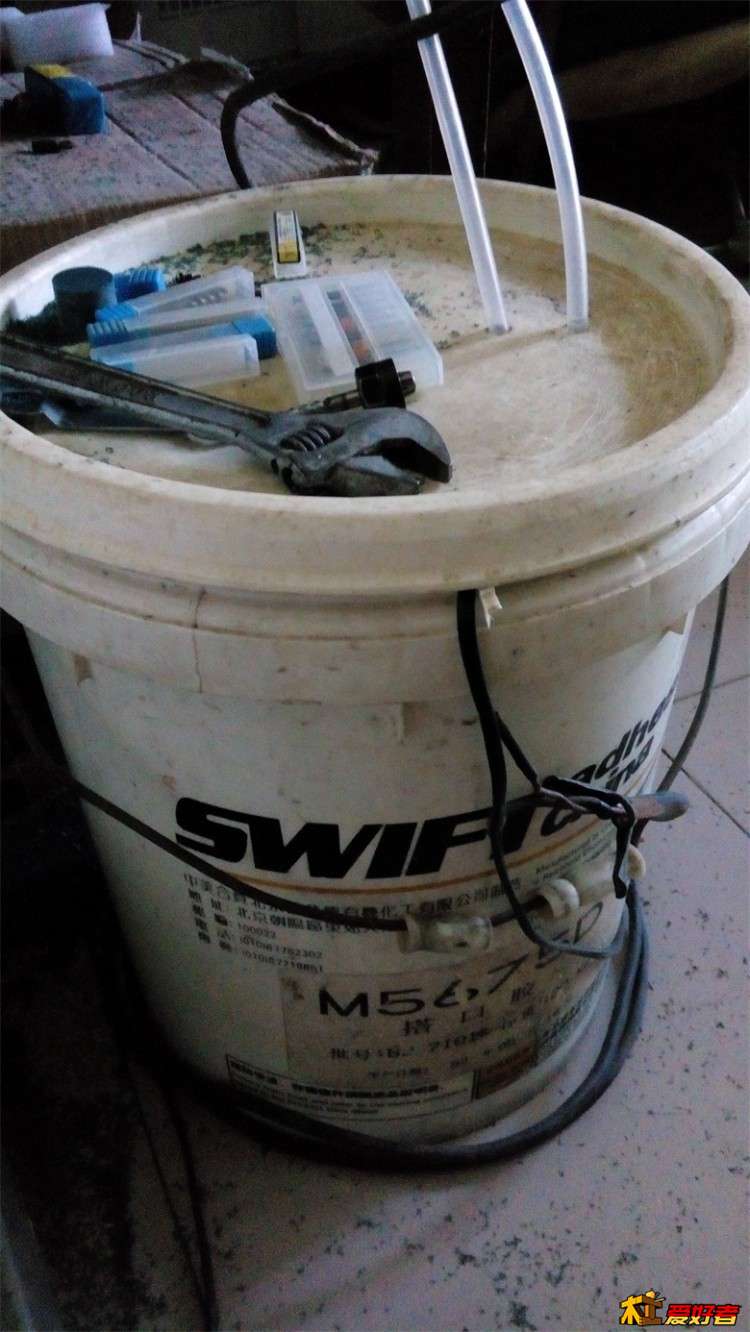

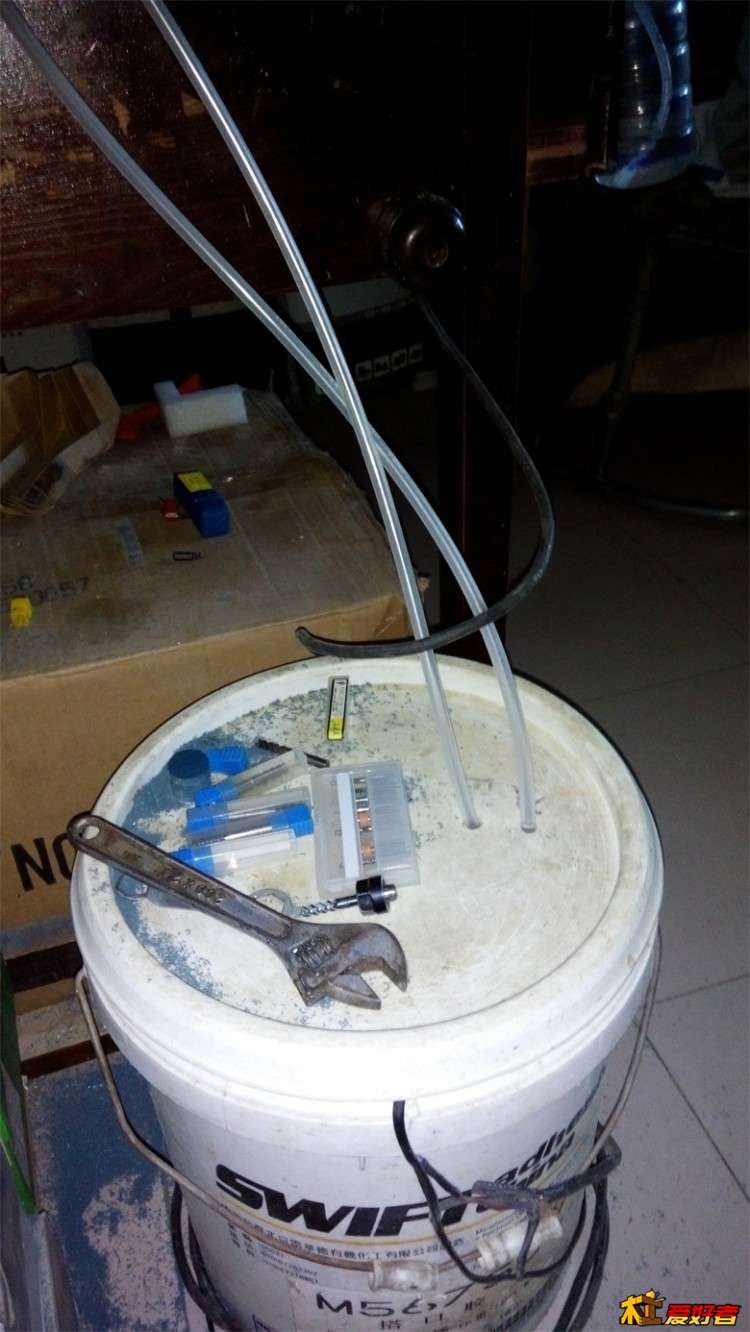

水箱  去年加的是凉白开  今年懒省事换成自来水 看论坛里有人说水箱里面长绿藻了 果断加了二两白酒  不知道以后工作时主轴会醉不
: M7 X- m" @5 e; d# U& Q9 M

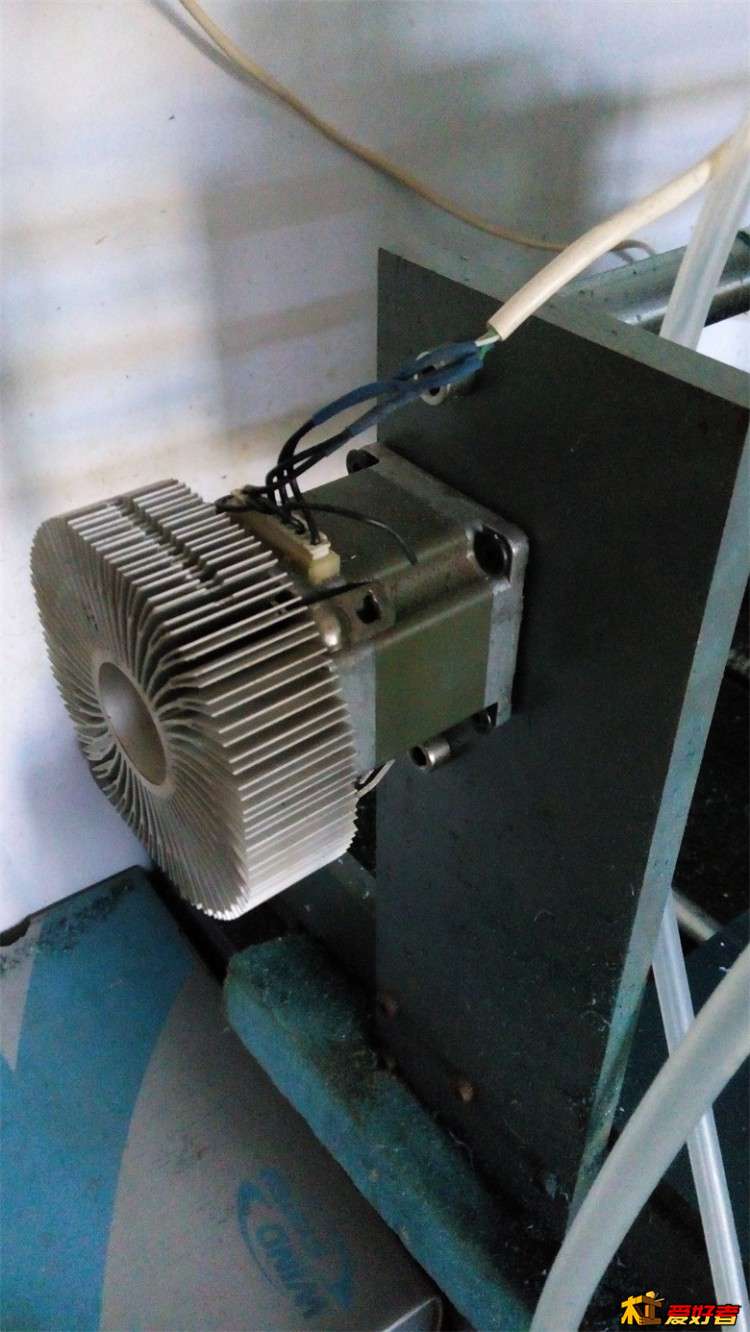

夏天长时间开机运行电机会很热 甚至烫手  果断找了顶铝帽子给它带上  用滚珠丝杠的固体润滑油代替散热硅胶  效果挺好  曾经一次日夜轮回的马拉松运行铝帽子也热的不能行不能行的  就用到了下面的神器帮它降温

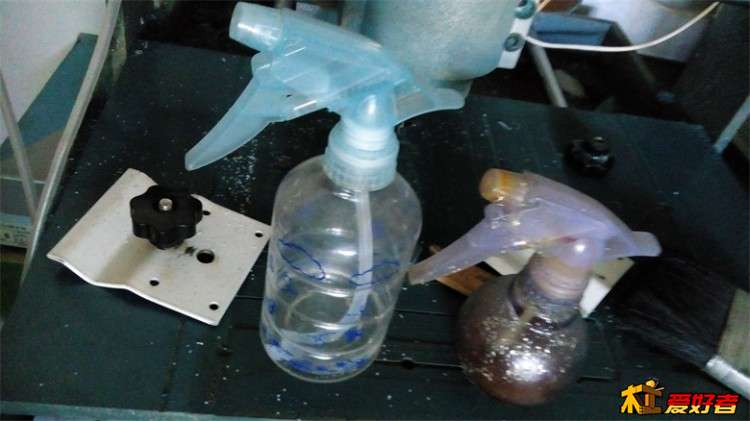

一瓶水  一瓶油     水用来给散热片降温  油是加工金属时为顺畅排屑用的 （这句话听着怎么这么别扭）
  A+ S- Z: Q1 t( _0 a

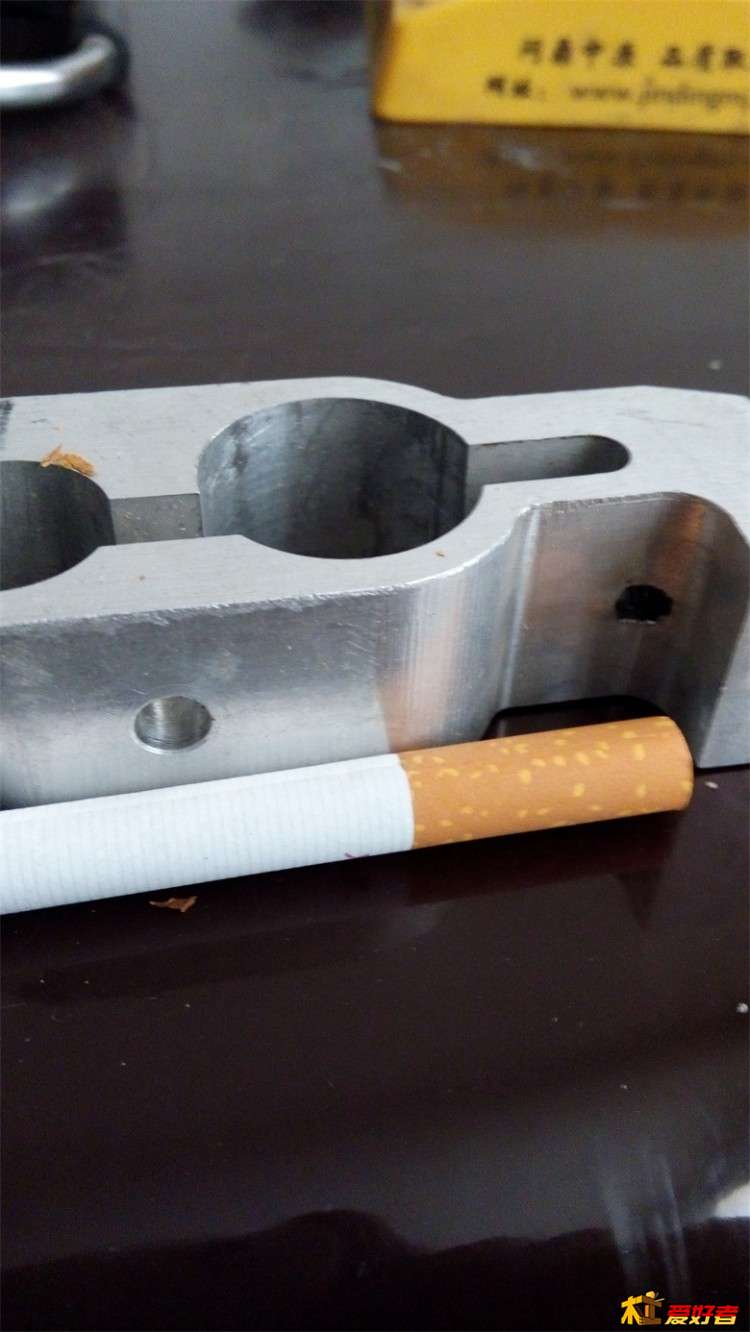

0 F. D, j) f. h  {2 y1 ]( @曾经最艰难的一个零件 因为太厚 太大 中间还报废了一把进口6mm的直铣刀（心在留血）值得庆幸的是精度完美  卡圆管用的圆孔严丝合缝   不松不紧


  ^. h; U) S8 g. d: F( K7 m
  W' `! o% R3 G
1 i4 c9 q1 I0 |* `木牌子 浮雕雕的很多  下次拍几张
( a! K( N. H6 K* z0 b

sea2012

母鸡看上去很单薄啊。

anshilike2

sea2012 发表于 2015-6-13 10:45
% U) O; D6 X, N2 y* [母鸡看上去很单薄啊。

20mm的光轴  16mm钢板  尺寸大 看着就薄  还成吧
6 ^6 P; w# U- V0 H  m/ @8 J

anshilike2

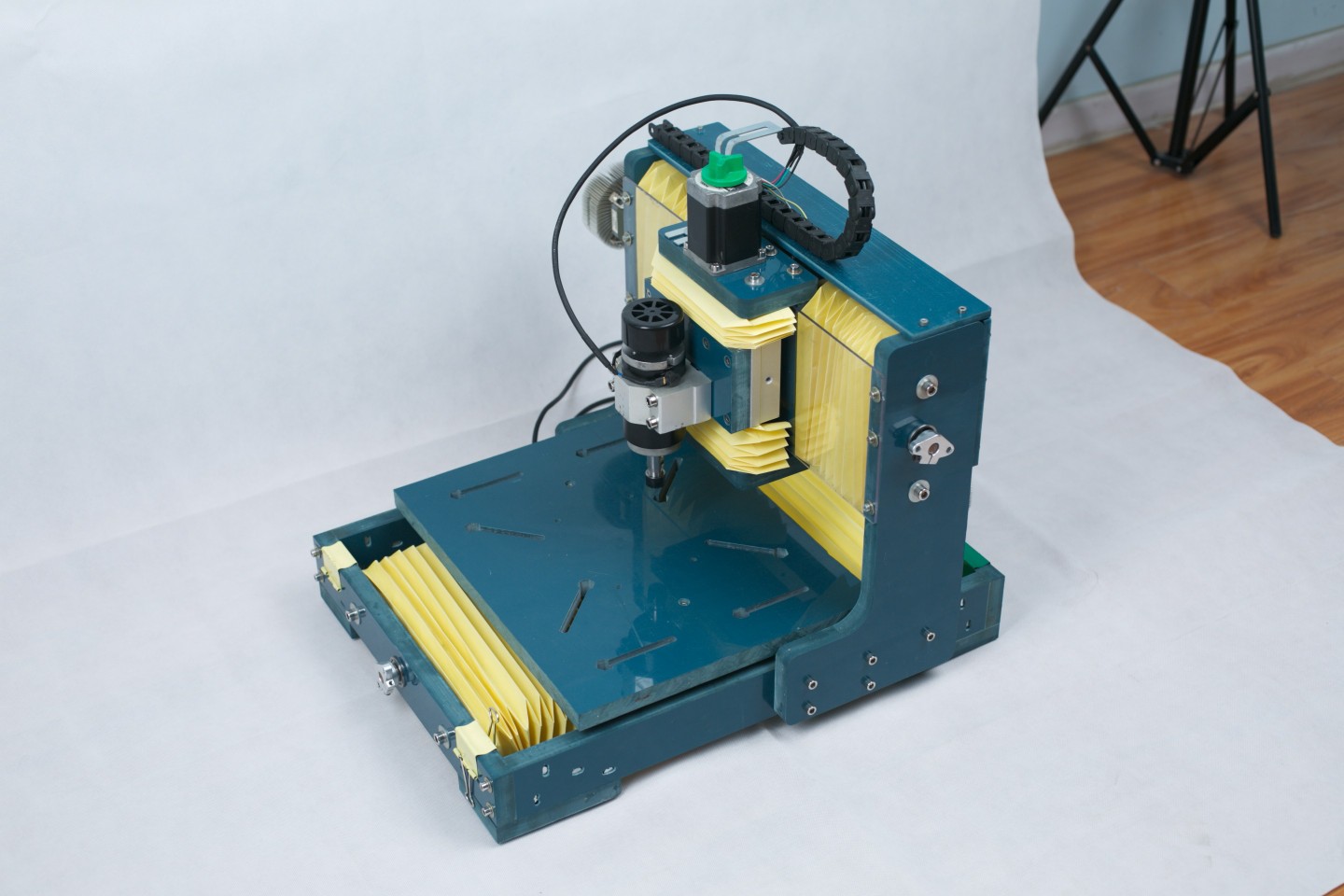

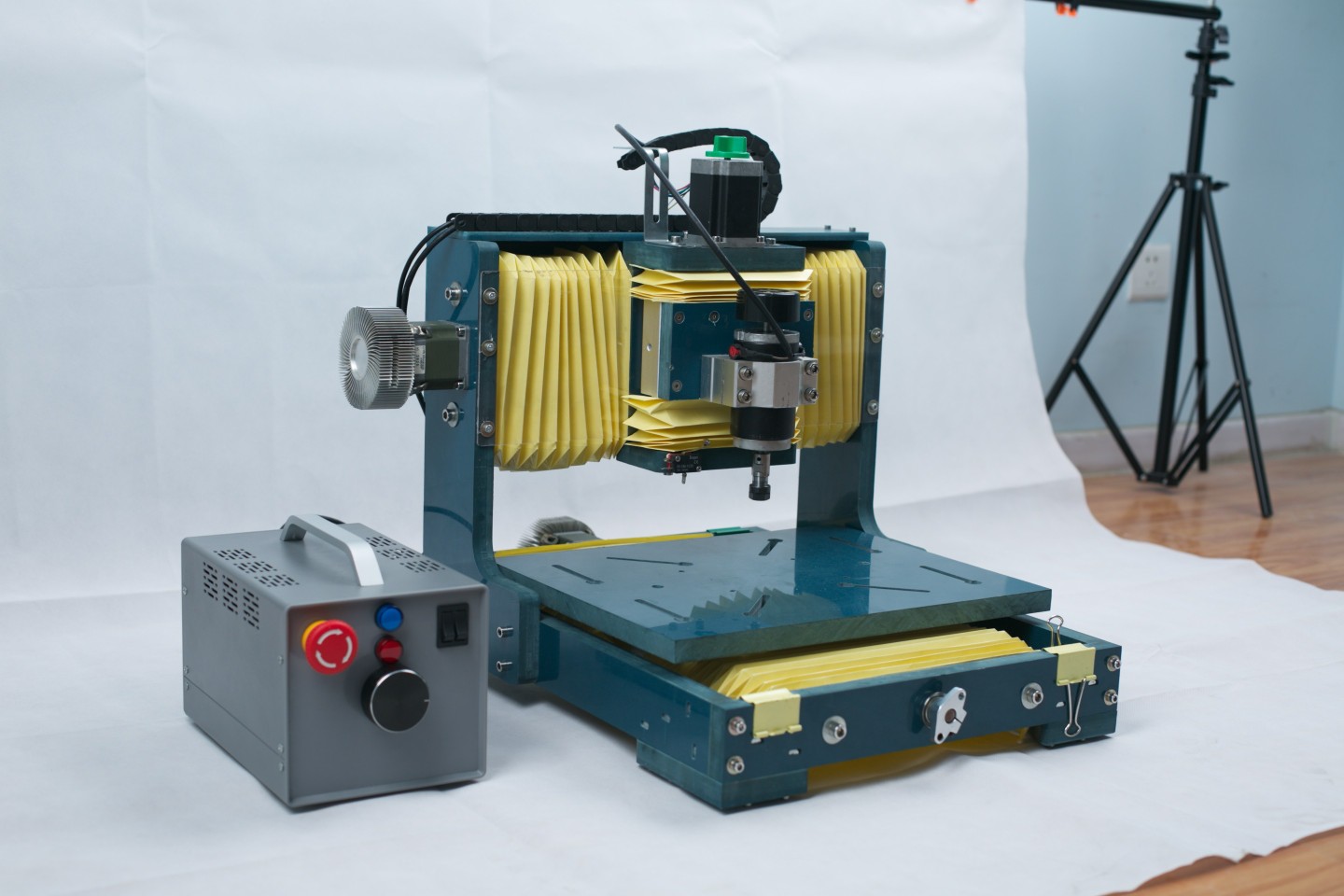

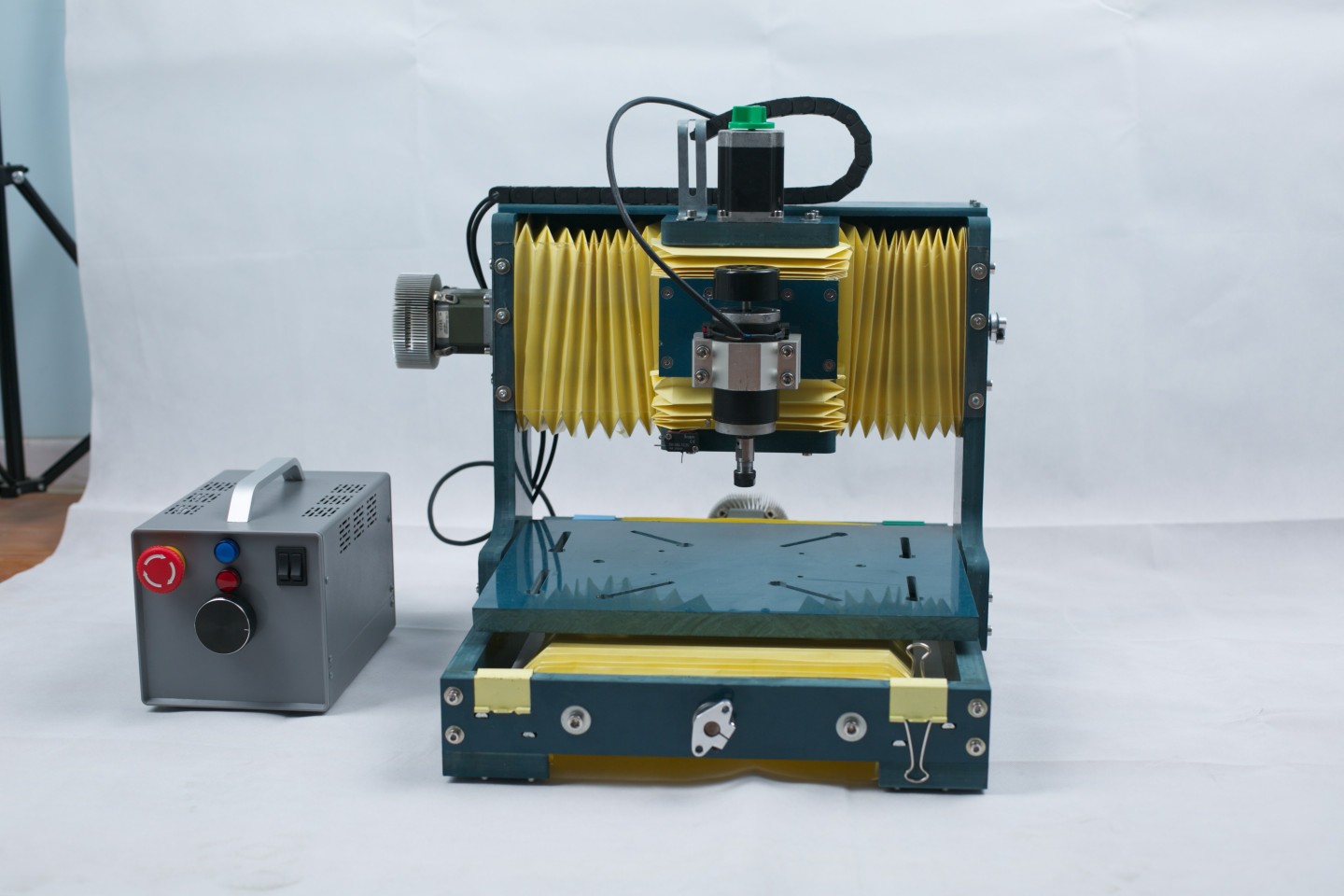

又过了三年看到曾经的太监贴  做个了结证明此贴没有太监 给自己一个胶带

来自安卓APP客户端

anshilike2

想要该机图纸的朋友可以私信我邮箱 artcam格式

来自安卓APP客户端

惯导

我的全凭自己想，没图，现在机器也在愉快的欢跑！

anshilike2

惯导 发表于 2018-11-14 07:42
8 b: ~& }1 F9 X3 c我的全凭自己想，没图，现在机器也在愉快的欢跑！

看来你的机器 配置真高 能加工铁吧？

来自安卓APP客户端

machi1566

做这机器成本大概得多少啊

来自安卓APP客户端

anshilike2

machi1566 发表于 2018-11-14 20:54
- C1 I, I- H) i  O6 p3 n. ~做这机器成本大概得多少啊

记不清了 得小两千吧 反正我记得做下来比tb卖的pvc机器贵的多
