造机 今天开始画图 不能再拖了

anshilike2

今日更新   画图过程中遇到一些低级问题  在淘宝找的金属零件的图纸竟然标错  我晕  画到一半才发现   按照以前的记忆下图中的W是整体的尺寸  也就按照图上的数据来画   结果画着画着发现图上的W标的不是整体的尺寸  当时就吓尿了  靠难道要重新修改不成 这可牵扯到一堆的其他数据 脑细胞会死无数 然后找了其它家的零件图比对了下  发现数据都是对的  只不过这张图纸的W标错了长度   还好 还好  他标错了长度  我没有细看他的图  负负得正   尺寸没有问题  后又修改了几个细微的地方 尽量做到精确到0.01mm的程度
6 x' p0 G% \, s: z) b" _2 d虽然PVC材料没有钢的强度高  可是又想要一台高强度的机器 就得从前期设计方面来考虑如何加强机器的强度  用20mm左右厚的材料 20直径的光轴  加长滑块 长螺丝配镶嵌螺母的紧固结构等   尽量在最低预算的情况下作出一台高精度 木头 铜铝通吃的小鸡来   一定会有朋友看到会说这是妄想   可是我想说 妄想还是要有的  万一实现了呢
2 j1 x* ]' Z' d1 I. z- Y2 \明天继续 争取一天不拉 几天搞定图纸

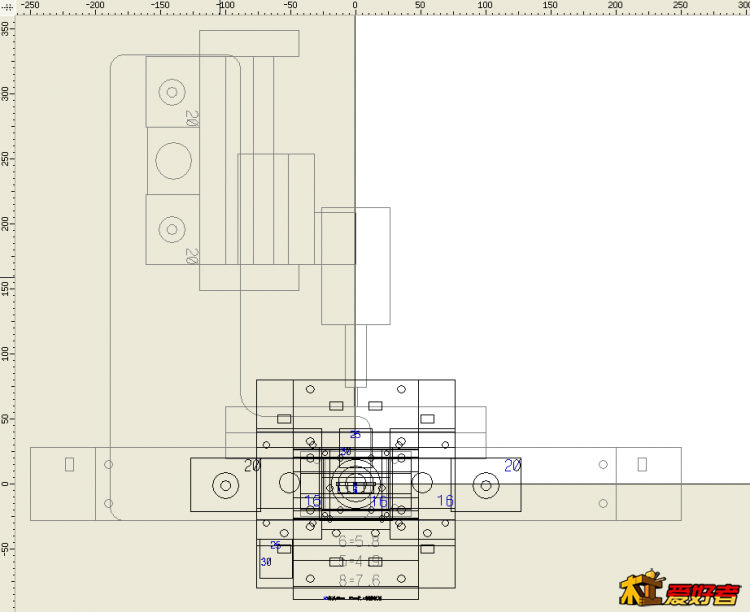

; p1 A( a$ }0 W这就是那张倒霉的图纸
