大红酸枝随形3D扫描处理

xfile2k · 发表于 2015-5-29 20:09:48

lingxing 发表于 2015-5-29 19:17
0 c8 R* B/ k( ?% Y O$ G6 m你好，我买了罗技pro9000了，请问如何校准机器啊，我怎么总也扫不出好的图来

你必须把标定纸分别贴在一块成九十度角的板子上面，标定纸分左右两张，左边这张三个黑色小圆环在整体图案靠下部，右边这张三个黑色小圆环在整体图案靠上部，两张图应该是彼此相邻但成九十度的夹角，投影往两个夹角之间照射，而照相机必须去拍摄照射部分的图案，至少要在照相机中能显示出6个黑色圆环是最低底线

xfile2k · 发表于 2015-5-29 20:10:55

wen135 发表于 2015-5-29 19:29' n2 K8 } s" p1 p) {* O6 n
看你的图片好象没有放标定板，放上标定板就好了。6 p' j! L) E# O! J. ?
! y3 s1 i. n; }& _
附图是有标定板标定时的图片。

你的图片顺时钟旋转90度就对了。

wen135 · 发表于 2015-5-30 08:33:11

“你的图片顺时钟旋转90度就对了。”

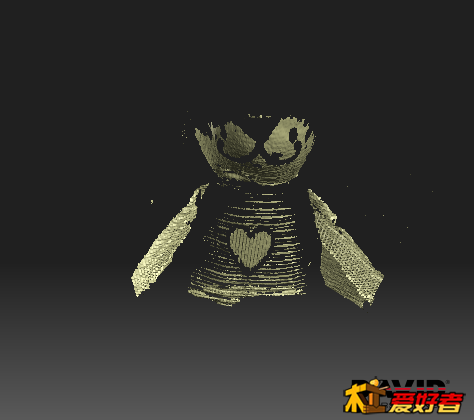

可是我试过多次，软件中显示的都是侧向的，不知哪里出了问题？

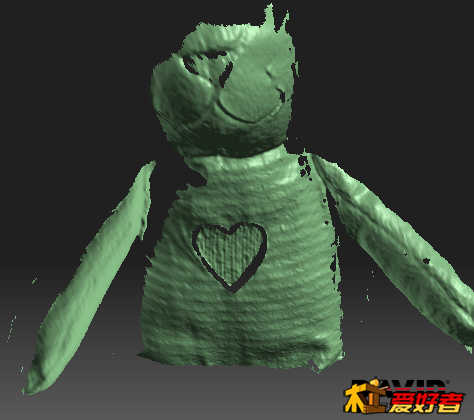

我的试验，标定基本没有问题。可是扫出来的结果很差，不知什么原因？
还有一个问题：没有找到融合的方法，能否介绍融合操作步骤？
谢谢。

wen135 · 发表于 2015-5-30 09:03:00

upxian · 发表于 2015-5-30 09:28:54

楼主，又看到你的帖子了，像这套方案的diy国内有没有专门的论坛或者教程贴啊

xfile2k · 发表于 2015-5-30 10:55:35

本帖最后由 xfile2k 于 2015-5-30 11:10 编辑

wen135 发表于 2015-5-30 09:03

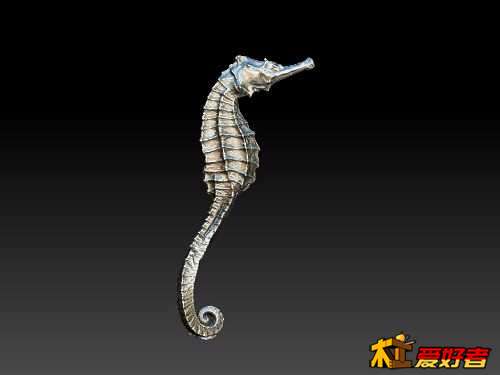

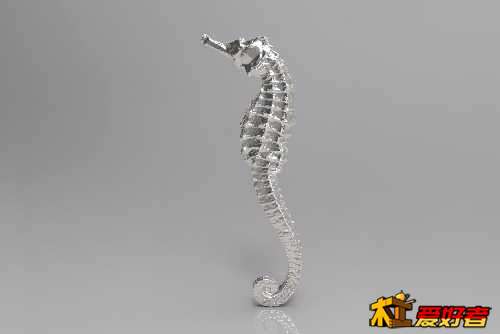

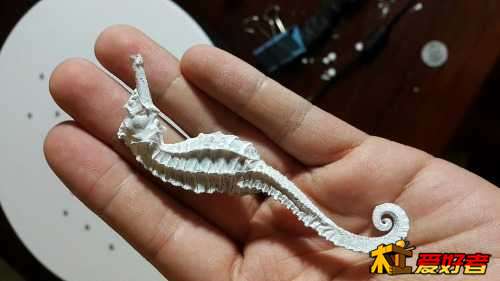

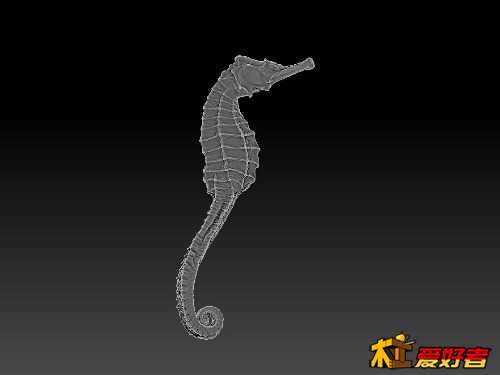

你的问题似乎不是方向问题，可能是屏幕设置里显示的是垂直显示，实际上位置还是对的，你扫描精度上横波严重，有几个可能得原因，扫描的时候震动了，快门速度没有和投影刷新率同步，我看你的快门速度是1，最好是60，或者能被60整除的速度，比如说30 20 15 5 另外查看一下你投影是不是60hz的设置，另外似乎你的扫描结果精度不高，可能是跟你被扫描物与标定板之间大小悬殊太过大有关，看你的标定纸似乎是连续打印的有好几张的样子，一般你扫描多大的东西就配合多大的标定纸，最好在照相机镜头里被扫描体能尽量填充满，不过也可能是由于你扫描的是毛绒玩具吧？这些东西不好扫，还有一个就是你黄色那张明显亮度不够，这是我在中药里找了一个海马扫描的，直接加工就可以做银饰了，拼接是个高技巧的活，你最好是两个一组做拼接，然后group组合，最后再在group之间再做拼接，多用自由拼接模式中的选定连接连接相似点的方式。

xfile2k · 发表于 2015-5-30 11:00:29

upxian 发表于 2015-5-30 09:28: P5 b( m) V, X& d
楼主，又看到你的帖子了，像这套方案的diy国内有没有专门的论坛或者教程贴啊

似乎没有

lingxing · 发表于 2015-5-30 22:39:36

xfile2k 发表于 2015-5-29 20:099 n) ?* v( l& l) Z r# Y) m& `
你必须把标定纸分别贴在一块成九十度角的板子上面，标定纸分左右两张，左边这张三个黑色小圆环在整体图案 ...

不是说投影方式不用标定板吗？？

lingxing · 发表于 2015-5-31 01:31:38

xfile2k 发表于 2015-5-30 10:55
; z, N! P% K3 _3 J- u9 o2 y( O你的问题似乎不是方向问题，可能是屏幕设置里显示的是垂直显示，实际上位置还是对的，你扫描精度上横波严 ...

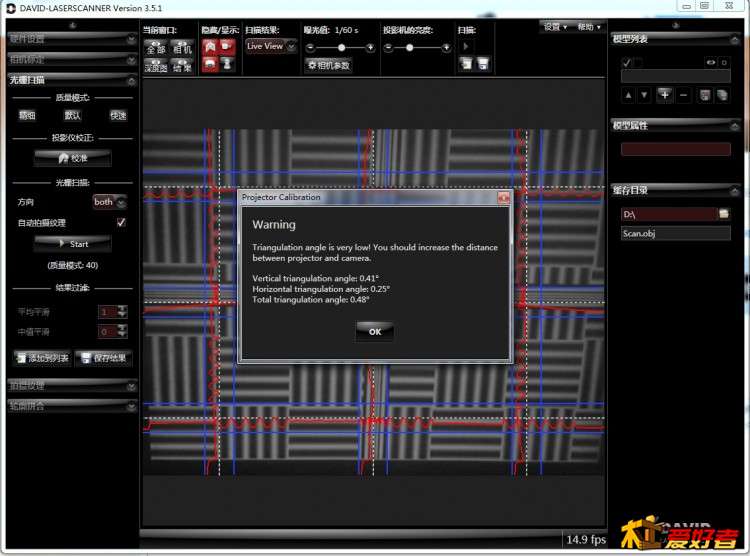

我还是扫不出图来，出来的图像是爆炸图一样，不成立体状，再次向您讨教，校准后出来的对话框，不知是什么意思

lingxing · 发表于 2015-5-31 03:08:07

xfile2k 发表于 2015-5-30 11:00
6 \* z( F e: o. y# w1 B似乎没有

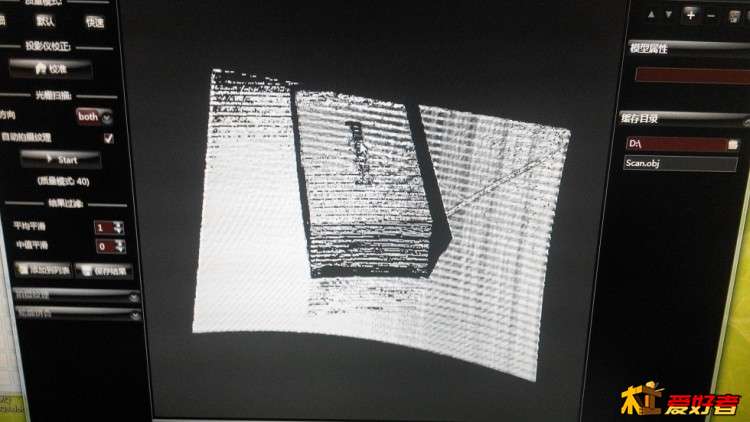

扫了个盒子，还是碎片式爆炸图

没事儿偷着乐 · 发表于 2015-5-31 08:08:36

这机器要多少钱！

lingxing · 发表于 2015-5-31 08:10:53

没事儿偷着乐发表于 2015-5-31 08:08$ y! ] z: l" @) y/ i$ J9 r; J* Z
这机器要多少钱！

代楼主回答，他花了一万块钱，投影机三四千，摄像头好几千，三脚架一千

xfile2k · 发表于 2015-5-31 09:43:12

本帖最后由 xfile2k 于 2015-5-31 10:02 编辑

lingxing 发表于 2015-5-31 01:31/ }& w; J! J- k; ~. r$ h# J
我还是扫不出图来，出来的图像是爆炸图一样，不成立体状，再次向您讨教，校准后出来的对话框，不知是什么 ...

首先提示的意思是你的投影仪和相机之间的角度太小，垂直方向角度只有0.4，水平方向角度只有0.25，总体对角角度只有0.48 你需要增加投影与相机之间的距离才行，一般是把相机放置于投影仪上部，向下倾斜，之间的夹角最好成15 -22度，也就是你英语提示里的第一个参数最好要＞15°，否则你就象david官方设备那样放置在投影的左边或者右边，一般是扫描小物体的时候放左边，大一点的放右边，是让相机与投影成水平夹角，角度最好也是＞15°＜23°，这样的话一般第二个数据应该是要＞15° 如果你以上的角度做得都不是很精确又不够垂直又不够水平，那就是第三个数据，对角角度需要＞15° 另外看波浪线，你的亮度太暗了，红色正弦必须过中线接近上部蓝线，但不相交才是理想亮度。

wen135 · 发表于 2015-6-1 06:50:11

楼主的贴子使人长了不少知识。我是看了这个贴子才去尝试结构光测试方法的。
三维测试，说起来测试得到三维数据只是第一步不掌握拼接、融合操作还是没办法应用的。

wen135 · 发表于 2015-6-1 07:00:04

这个技术贴希望不要沉了，楼上有位问国内有没有专门讨论david的网站，我想大家能在这里讨论也不错。
上几日在david网站下载了一个中文说明书，想发到这里来但是受附件大小限制，没有办法。有兴趣的直接上david网站吧。
不过我觉得具体问题:的讨论，还是在这里楼主说得清楚。
