大红酸枝随形3D扫描处理

j399308

大神啊

john7909

大神，又膜拜了

shaofei35623

楼主，能介绍一下你的具体配置和型号吗？

xfile2k

shaofei35623 发表于 2015-5-25 14:31
$ O+ I) l; ]* D+ r! ?  }. G+ X+ @楼主，能介绍一下你的具体配置和型号吗？

统一回复一下：我的配置其实不值得参考，是走了很多弯路的，不过还是公布一下，投影用的是acer K335 工业相机用的是 sentech 的 STC-MCA5MUSB3 工业相机国内买的地方不多，一般淘宝上的价格也吓死人，我选择的是在国外购买，另外我的配置来说，业余玩的没必要选这么高配的，专业玩家也可以选ueye或者grey point那种更常见的工业相机,另外再要我选择一次的话，我也不会选acer k335了，我会选acer k132

shift1000

好东东呀，留个几号

shaofei35623

如何360度扫描物体呢？手动，或自动？

xfile2k

shaofei35623 发表于 2015-5-25 20:24
如何360度扫描物体呢？手动，或自动？

我用的是旋转云台，但这个可以自由选择，也可以用手动

船长3

厉害啊，学习中

幸、

在这个应用上还是第一次见，长见识了

wzhch

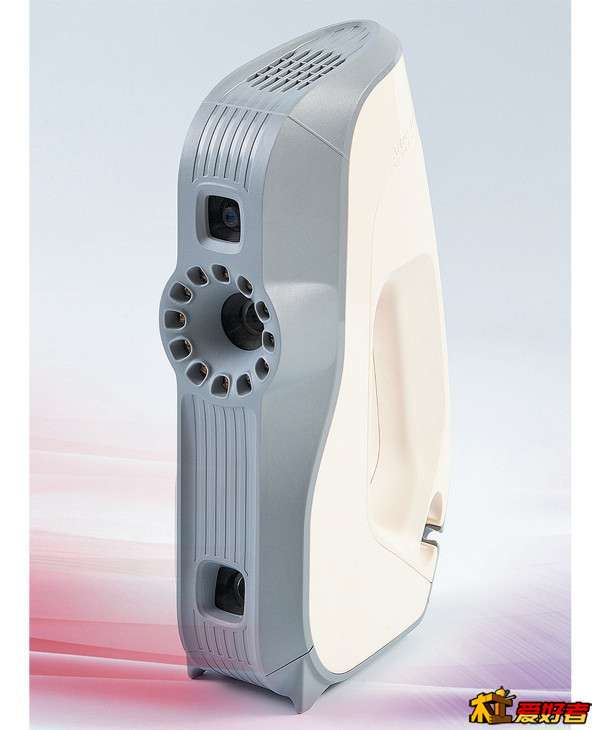

单位有个3d扫描仪，但扫描效果不好，能改装吗？好像是这个

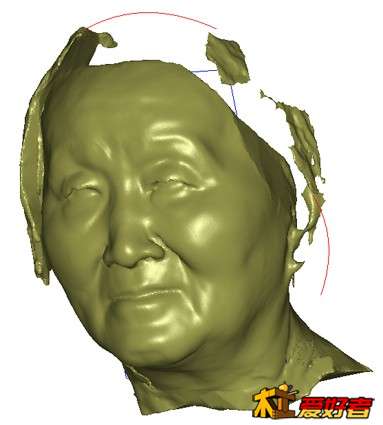

这是扫描出的最好的图，上面的线是我后画的，黑的头发扫描不上，所以脑后是空的。
  ?8 `4 W( C) x+ R8 R, E. E

xfile2k

Artec Eva 3D 啊，这都嫌效果不好，这个要一万六七美金吧，就便携性和效果综合考虑的话这个已经相当牛叉了，当然精度不见得有太高，毕竟要考虑移动。头发是3D扫描永远的痛，另外黑色由于无法反射可见光，所以结构光扫描里都是扫描不出的，最常见的办法是喷漆，david 3d就有官配的消光剂。

刀头

楼主，您的帖我拜读了很多次，始终不得解，不得不开口麻烦您。我见很多人都在问配置，您的回答是投影机，相机，3D扫描仪不是一个机器吗，这两种东西组合怎么变成一个扫描仪呢，它们的工作原理是怎么样的呢?不是一个三D扫描仪加一个电脑这样才能保存所需的st丨l文件吗？您是探路人，希望能解开小白的凝惑，谢谢!

xfile2k

刀头 发表于 2015-5-27 11:05
! O6 E( z+ z/ t) h9 d) h) b- ?楼主，您的帖我拜读了很多次，始终不得解，不得不开口麻烦您。我见很多人都在问配置，您的回答是投影机，相 ...

这个就像CNC版大家做雕刻机一个道理，把电机，铝合金板集成到一起，根据网上开源的图纸，软件再外加一台输出数据的电脑，组装一台兼容标准的雕刻机是一个道理，网上基于david 3d的扫描软件，也可以做类似的事情，只不过这次是投影仪，相机，电脑而已。
3 K' w; g* u2 {  o3 B$ q

lingxing

xfile2k 发表于 2015-5-24 01:51
1 H1 v. C: U) c# I6 a( F, B6 [0 K! X最后秀一下我最近改进的机器造型

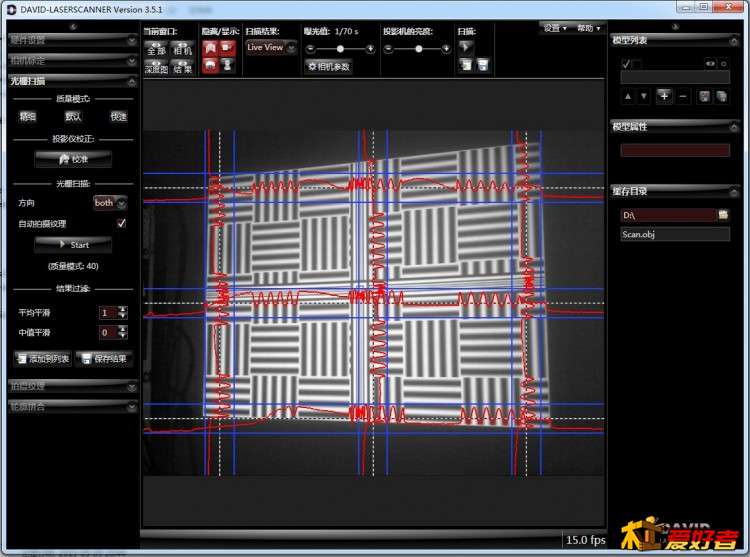

你好，我买了罗技pro9000了，请问如何校准机器啊，我怎么总也扫不出好的图来
) c; a8 L% P/ G0 u  V7 C
0 g" f4 z1 d! g0 d: j, N1 j
- C+ B- o4 L! g9 |: r

wen135

看你的图片好象没有放标定板，放上标定板就好了。

附图是有标定板标定时的图片。
