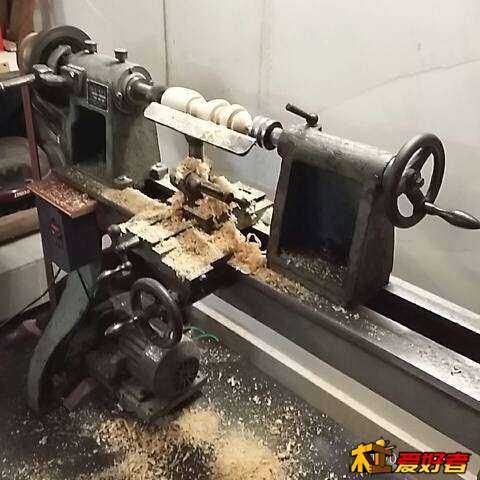

五十多年前出产老木工车床修理过程

插队木匠

不仅好用，还有收藏价值。

holyland

   看完了，感叹一下，糟蹋了。 深沟球轴承加这么大的卡盘，还金工拖板。。。。还挂了个变频器。。。。。建议去看看老外做的老工具。
   这等改造就如古典美女来个烟熏妆爆炸头。即不实用也不漂亮。 许多年后会后悔的，

holyland

看看这些老工具吧http://www.zuojiaju.com/thread-366705-1-1.html

h2ochu

holyland 发表于 2015-5-14 12:26
看完了，感叹一下，糟蹋了。 深沟球轴承加这么大的卡盘，还金工拖板。。。。还挂了个变频器。。。。。建 ...

/ X- I! e4 _$ p9 v' \9 t喜欢你推荐的老工具图，我也是因为喜欢这种艺术品一样的老机器才会下手买一台被当废铁的老机器回家悉心打整，但毕竟还得让他老人家干活啊！家里只有220v的电，最保留的办法就是变频器了，拖板是原机的，只是在拖板上加做了根轴就实现了一机两用，这个金工刀架是可以和木工刀架互换使用的，并不会破坏原型，至于200的大卡盘是就着现成的用了，大得确实挺过分的，但这个机头可以胜任。
6 i2 b! q, h+ L* F

holyland

提些建议吧。就像古建筑一样，提倡修旧如旧。
3 W; ~8 B0 ?# m. C; h列个条目方便看：
  W! M9 i/ z. w9 |/ N9 y8 g& j1、卡盘的确不合适，太过厚重，而且是金工卡盘，看主轴似乎不超过30cm。而一般用200卡盘的车床都是60mm以上的空心主轴。
     这样用过于危险。并且做木工的话金工卡盘夹持力度过剩，但是关键的夹持半径又太小。建议换木工用的四爪联动或单动卡盘，其实有耐心调节的话，单动四爪卡盘精度是最高的。
2、变频器装在车床上的确不协调，看起来很碍眼，工具虽然是实用第一，但是我们是diy，本就是休闲，没事做的时候打扫完战场，清理完坐在爱机前面用手摇摇也是一种享受。因此美观还是要讲究的。建议变频器加个合适的箱子，外观统一，可以淘宝个主席语录牌打在上面。什么”备战备荒“之类的。呵呵
7 ?6 |1 \& K& b& |$ T; }5 J1 Z3、电机振动，如果打表主轴没问题的话就是转子的动平衡没做好。有时间的话拆下来自己做个静平衡看看，百度一下把，不是很难。

h2ochu

holyland 发表于 2015-5-14 14:02
提些建议吧。就像古建筑一样，提倡修旧如旧。
1 |+ u) E8 [; [# z( `6 m) t) E列个条目方便看：
9 g) m! j3 s8 ^! b( R  i1、卡盘的确不合适，太过厚重，而且是金 ...

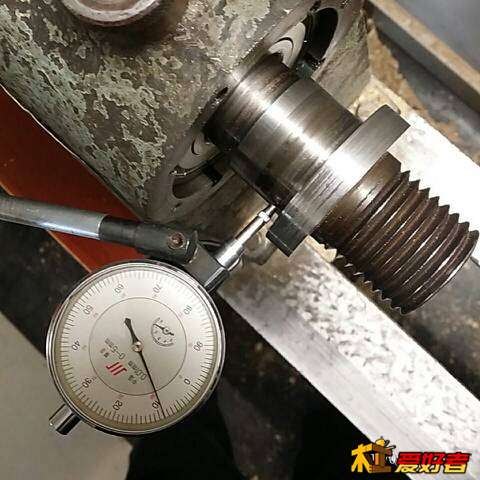

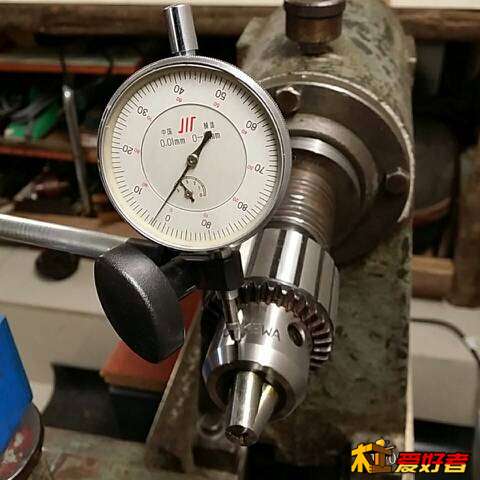

写了那么多宝贵建议真心感激!主轴螺纹M42我之前的小床有木工卡盘、顶尖一些附件，但接口是M33、锥度是2号的的，因此加工了一个变径接头设想可以使用现成的附件无须再花钱买。变径头做出来了但锥度师傅说是做不了。现在更大困扰我的问题是主轴有10多个丝的径向跳动，换了进口轴承依然在跳，烦恼中。
) V* g; h6 }- B  W% h6 E% S; S$ h

holyland

h2ochu 发表于 2015-5-14 14:17
写了那么多宝贵建议真心感激!主轴螺纹M42我之前的小床有木工卡盘、顶尖一些附件，但接口是M33、锥度是2号 ...

   如果轴承安装没有间隙的话那就是主轴精度问题，当时的技术水平，木工车床主轴跳动10来丝应该是允许公差。
   你在什么位置打表测的？确定是主轴跳动吗？
   淘宝上有mt3转mt2的转换套卖。
6 E) X5 S9 j4 x. Z6 ~   如果是主轴跳动，那么那个42转33的接头应该自己车，现加工好一截带内42螺纹的圆棒，上车床大致车圆后拿回来装到这个老车床上，然后自宫外圆，再买个33的板牙套个丝就可以了，精度应该好很多。车刀建议自己磨白钢刀，磨得锋利点，少少进刀。
  ]* |0 K6 u- `# ?

h2ochu

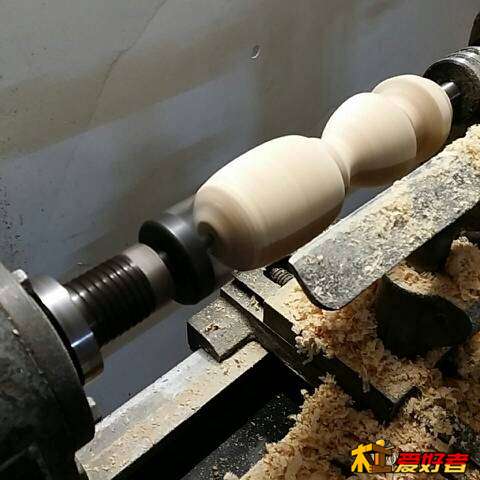

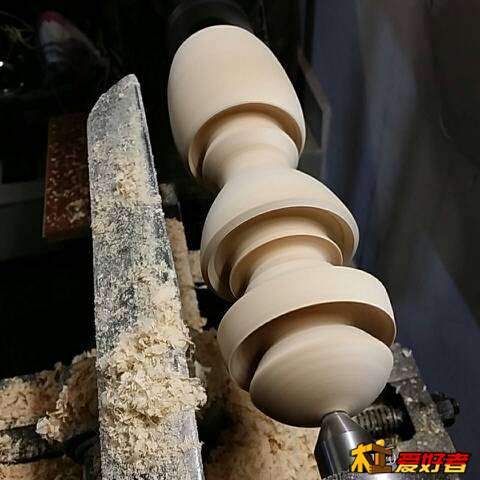

确定是主轴在跳……几十年的东西不跳也是神话了。试车了一下，不容易做好木旋还是得想法子改。
9 X" u" i% h0 x! v


' u. X) l3 F. ~) B, S4 ^3 K7 L% x

正是

好车床，流口水

h2ochu

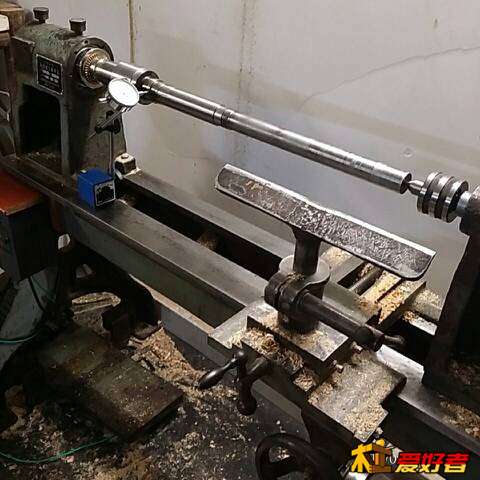

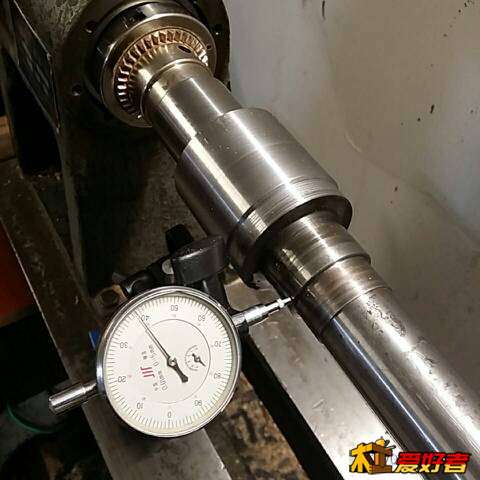

拆下主轴打表，又反复装拆了几次最后终于调整到最多3丝的结果，是这些天这台老车折磨我的最好成绩。很高兴不用换主轴了！
( [1 j' p, O/ S1 R+ Y' [
5 ?  F/ f! K- I


5 f* i) l9 i6 d1 ?! {

dgpana

经典，我还没出世…比我长拿了

yousheng

好功夫

醋溜香

漂亮   好好留着吧   玩的同时  还能欣赏 一举两得啊

h2ochu

醋溜香 发表于 2015-6-3 08:10
% F% _/ F8 V8 e2 ?漂亮   好好留着吧   玩的同时  还能欣赏 一举两得啊

1 g0 s( b, }) M- x6 k9 q$ D谢谢你

七县区

h2ochu 发表于 2015-5-11 23:50
初见时你是这个狗狗的窝，床脚全是狗毛

7 z5 E3 u2 D. W; \1 c0 @1 ?* I' B+ ~老东西。看着就实实在在
