亚克力板CNC-终于做好了-开源设计图纸，制作过程

红星星

步月归家 发表于 2015-5-2 22:16
我也正在DIY三轴的机器，请教一下楼主，你的丝杆螺距是多大的，步进电机的步进角是多少？你在GRBL里是怎么 ...

6 j% R  A9 ~, C( R/ u, C3 O# r( i8 T

红星星

9 \5 m7 c1 a, b9 J0 W6 b6 p

红星星

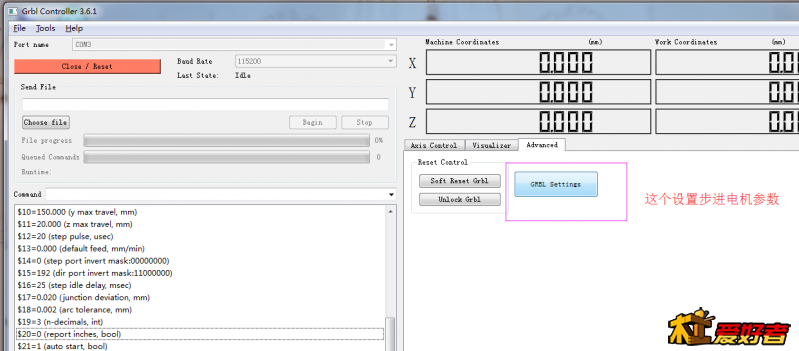

GRBL 参数设置+试机GCODE代码
* n6 N4 `5 x) [; R8 mGRBL 试机代码
) ~" }% p0 Y- K) ~. |5 |' k( A链接：http://pan.baidu.com/s/1o62zaZo 密码：cebk

- i  k( |8 O+ k3 JGRBL设置参数
链接：http://pan.baidu.com/s/1mg7SK6O 密码：se35

pangzcn

好人!赞一个

红星星

步月归家 发表于 2015-5-2 22:16
0 K7 }' O- w' e7 J. }8 l3 S" W7 W我也正在DIY三轴的机器，请教一下楼主，你的丝杆螺距是多大的，步进电机的步进角是多少？你在GRBL里是怎么 ...

# P7 P/ L  f  W7 Y9 w' R6 Q8 S) u5 U螺距应该是一毫米的吧～
3 h0 ]* A3 L& E5 Q, W! I9 t

红星星

步月归家 发表于 2015-5-2 22:16
4 b% o0 ]  r- w/ y我也正在DIY三轴的机器，请教一下楼主，你的丝杆螺距是多大的，步进电机的步进角是多少？你在GRBL里是怎么 ...

1 q) k" E" w) v$ y, s; }* x42步进电机～1.8度的～我丝杆是M8走一圈的话，，A4988得步进细分，我的是最大的1/16，螺母前进8mm～

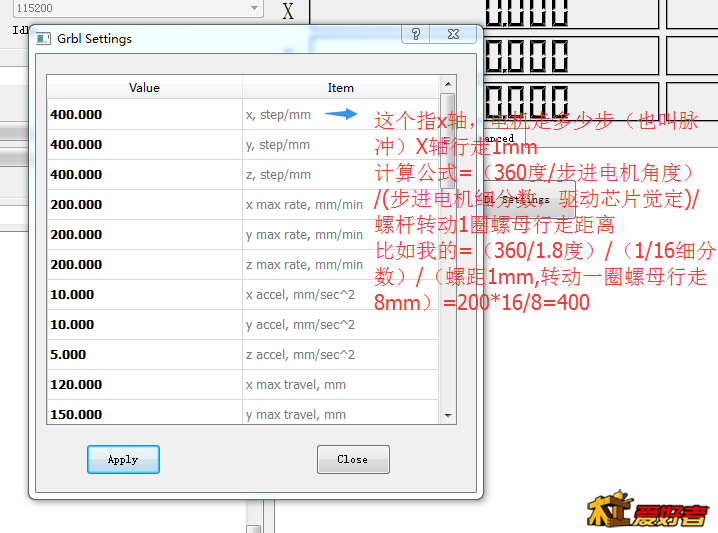

所以我的grbl 设置的参数是
9 Y* ^9 ~! H2 e& X(360度/1.8)/(1/16)/8mm步进=200*16/8=400

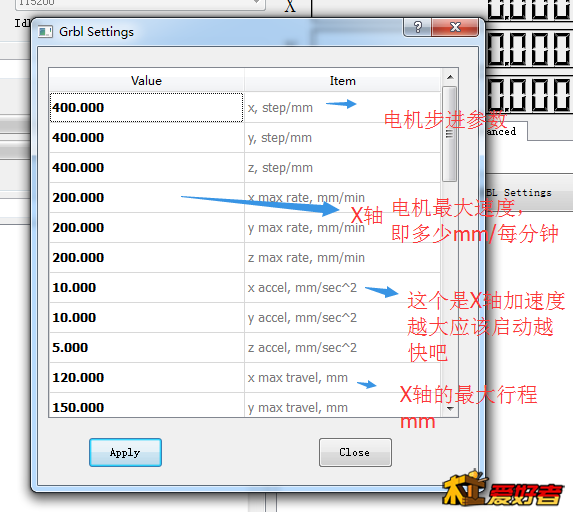

grbl的里面最前面的3个参数就是xyz 三个走，多少步走1mm

4 |: k" @# F) k, _$ O5 }; z& o# g& f所以我的前三个参数都是～400
4 ?, o& U7 G  A8 f. E; n; J

步月归家

我也正在DIY三轴的机器，请教一下楼主，你的丝杆螺距是多大的，步进电机的步进角是多少？你在GRBL里是怎么设置的，俺不懂英文，实在头痛，能发个GRBL设置的截图吗？

红星星

树叶开心 发表于 2015-5-2 20:54
# B7 A9 U2 Q$ o楼主好人啊，还把资料共享了。

" z( z, G% a$ v8 m/ v* v, |DIY的乐趣就在于共享～我也是因为参考别人的，所以也应该共享出来～
6 M' q, C. E: Z# L

红星星

ssungirl 发表于 2015-5-2 21:48
看到步进电机，我醉了

呵呵～节约成本选择最便宜的步进电机～凑合用咯～

ssungirl

看到步进电机，我醉了

树叶开心

楼主好人啊，还把资料共享了。

mking

谢谢看看不太懂这东西

JYD945

谢谢楼主学习了

红星星

链接：http://pan.baidu.com/s/1gdja3a7 密码：dn4i 这个连接已经失效
- a* c* e8 Z& f+ X请使用后面的两个

红星星

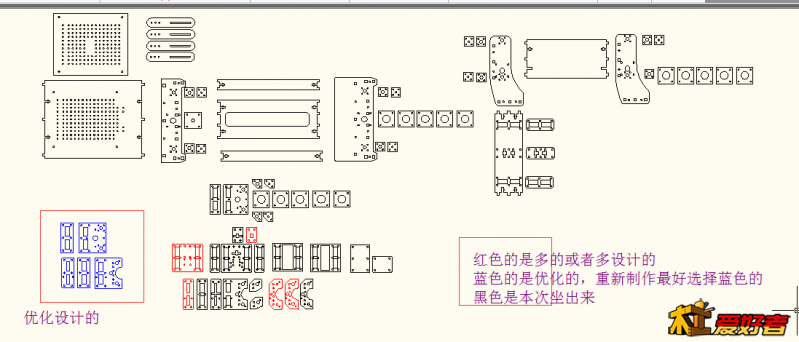

材料，已经制作清单文件
' @4 c: L' \8 d; x链接：http://pan.baidu.com/s/1jGvfBka 密码：md7i
0 s7 @% |: U4 I) j都开源了
