/ a- @' g% a8 W4 j5 X: i3 F$ Q看图螺距是2mm，如果导程是8mm，那这丝杆就是4头的

嗯，嗯，嗯，这样的话就能理解了

红星星 · 发表于 2015-5-3 15:28:52

mask239 发表于 2015-5-3 11:12 4 H" j+ K9 t! X6 Q5 H$ V
感觉这个雕木头会有点吃力吧，是不是可以改造成激光雕刻机呢，感觉会很不错

还不知道，暂时手头没有木头，只有亚克力材料～试了一下还OK了

红星星 · 发表于 2015-5-3 14:35:42

47okey 发表于 2015-5-3 13:14
+ U4 A5 O3 t- r, l! F1 S& n看图螺距是2mm，如果导程是8mm，那这丝杆就是4头的

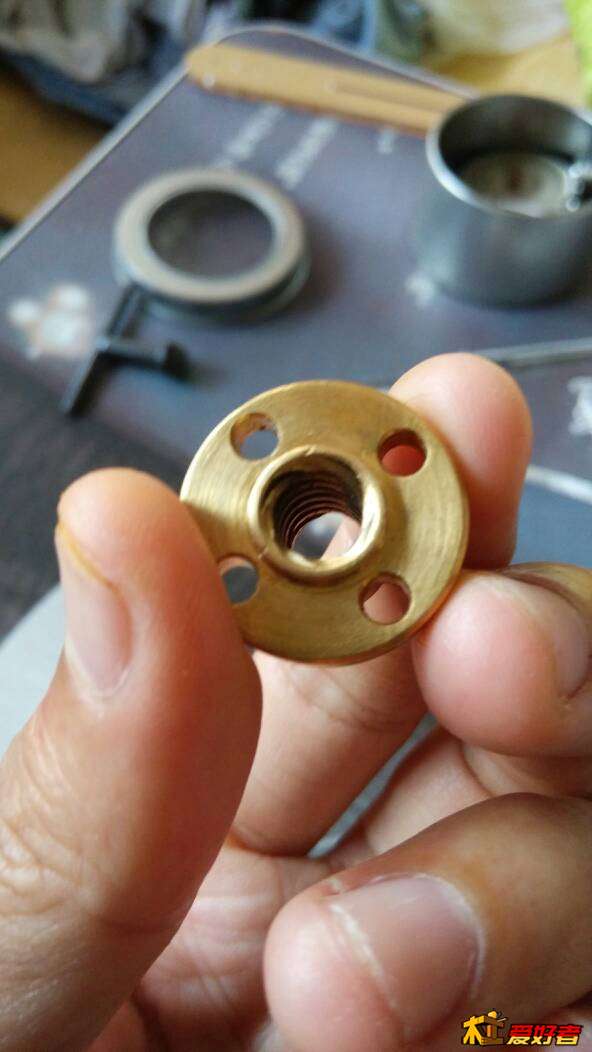

这个是四头的？看起来我螺母确实是有四个出来的螺纹线～螺距我以为是中间的那条细缝宽度～那确实是

红星星 · 发表于 2015-5-3 14:31:08

47okey 发表于 2015-5-3 13:14
1 s* N4 i2 Q B7 E* }6 h; x看图螺距是2mm，如果导程是8mm，那这丝杆就是4头的

嗯嗯这个应该是正解

47okey · 发表于 2015-5-3 13:14:17

红星星发表于 2015-5-3 12:531 o9 q! _* o* Z9 ~! i9 ~0 @ w$ G4 y
额这个我也不懂了～我的螺杆的螺距确实是1mm了，可能螺母的规格不同了～最我就是用最简单的方法测量的～ ...

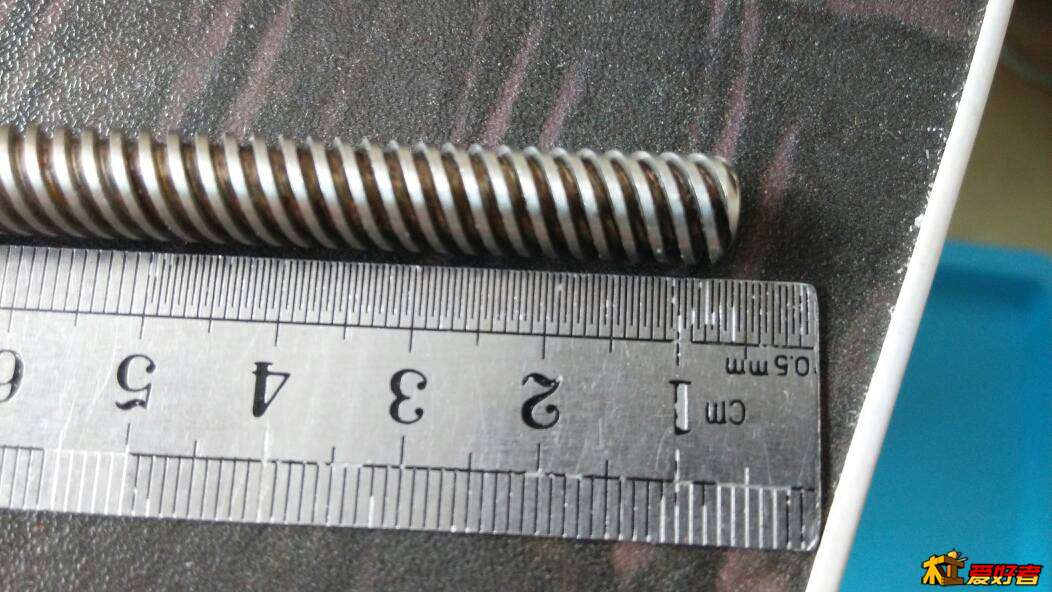

看图螺距是2mm，如果导程是8mm，那这丝杆就是4头的

47okey · 发表于 2015-5-3 13:11:54

红星星发表于 2015-5-3 12:56
/ e9 G# q' m4 `$ U看看就是这个了～

看图螺距是2mm，如果导程8，那是4头的

红星星 · 发表于 2015-5-3 12:56:43

步月归家发表于 2015-5-3 10:54
+ O) b4 U- l/ t楼主你好，不好意思，又来打扰你了，还是那个螺距的问题不太明白，你说你用的丝杆螺距是1MM，按百度上的 ...

看看就是这个了～

红星星 · 发表于 2015-5-3 12:53:52

步月归家发表于 2015-5-3 10:54 8 o; a/ p$ c5 F( b
楼主你好，不好意思，又来打扰你了，还是那个螺距的问题不太明白，你说你用的丝杆螺距是1MM，按百度上的 ...

额这个我也不懂了～我的螺杆的螺距确实是1mm了，可能螺母的规格不同了～最我就是用最简单的方法测量的～拿个直尺，把螺母放到丝杆上面，做个标记，转动一圈丝杆，再量一下距离，因为丝杆都是标准的，所以大概估算一下就OK，比如说量的可能是7mm,那我认为是8mm了，因为看着好像只有1，2，4，8

1091007540 · 发表于 2015-5-3 11:47:01

看着不错啊！这成本控制的牛。。。

47okey · 发表于 2015-5-3 11:17:10

本帖最后由 47okey 于 2015-5-3 11:21 编辑

步月归家发表于 2015-5-3 10:54- d, A8 ^+ D5 C: I; z0 Q# Q& a* v
楼主你好，不好意思，又来打扰你了，还是那个螺距的问题不太明白，你说你用的丝杆螺距是1MM，按百度上的 ...

应该不会是8mm导程，这么小的电机估计带不动。如果是1mm，那每毫米脉冲是200*细分/1，16细分就是3200

mask239 · 发表于 2015-5-3 11:12:27

感觉这个雕木头会有点吃力吧，是不是可以改造成激光雕刻机呢，感觉会很不错

步月归家 · 发表于 2015-5-3 10:54:12

红星星发表于 2015-5-2 16:11
b3 ?% o0 x" |5 d+ S设计图纸：
+ q0 [* ^* q& w- q% o链接：http://pan.baidu.com/s/1dD71eHb 密码：3zv2

楼主你好，不好意思，又来打扰你了，还是那个螺距的问题不太明白，你说你用的丝杆螺距是1MM，按百度上的螺距，导程的解释，如果是单线螺纹，导程就等于螺距，几线螺纹导程就等于几倍螺距，如果楼主的丝杆是单线螺纹的话，那转一圈螺母应该是前进1MM，为什么你的是前进8MM呢？望解惑

47okey · 发表于 2015-5-3 10:50:54

红星星发表于 2015-5-2 22:36
0 f4 T9 T0 {$ g8 m42步进电机～1.8度的～我丝杆是M8走一圈的话，，A4988得步进细分，我的是最大的1/16，螺母前进8mm～
0 X9 P% Y# _* t, n0 _( B1 P所以 ...

为什么是400？螺距8mm?看你13楼说螺距是1mm.
另外梯形牙前面不是加M

红星星 · 发表于 2015-5-2 23:22:09

pangzcn 发表于 2015-5-2 22:39
) @( s b- Y: a5 X& K: c好人!赞一个

注:试机器前先手工操做一下步进电机～可以运行后将主轴运行到原点位置，然后，关闭grbl controller，从新运行，再导入要加工的gcode 文件。
如果，发现步进电机不动，请重新接线，并且重新刷入grbl9dUno 库(可以先刷入grBL8cUno 再刷回来9版本)，然后再重新设置步进电机参数～如果参数没有变表示没有刷刷新的库到ardUIon 里面去
