用3D扫描辅助CNC雕刻

xfile2k · 发表于 2015-4-24 22:37:33

谢谢各位的回复，现在david 3d 如果用好一点的配置已经可以扫描出很高精度的东西了，我选的大概是刚好一万左右的配置，用了一台五百万像素的工业照相机，david 3d论坛上很多玩家都扫出了精度很高的东西，包括硬币，一般一百万像素左右的好像就可以扫出好几百万个面了，不出意外的话下个月正式开始折腾CNC，希望有一天能在在猛犸象牙上雕出魔兽世界的角色还能配上老银色的银工艺镶嵌，那该是多么高大上的东东啊，不知道为什么中国现在无法访问david 3d的官网，上面有很多不错的案例，都是国外玩家自己扫的东东，另外我觉得这个方法的难点就像楼上一位说的一样，就是初始对刀点的准确与否关系重大，另外扫描材质后如果转曲后生成曲面文件不知道是否还有格式问题。

附上david 3d官网的图库大家可以去看看

http://www.david-3d.com/en/news&community/usergallery

wen135 · 发表于 2015-4-25 08:30:39

扫描、重合，这个有扫描仪，熟悉gm能做到。裁剪、组合有一个精度要注意。
用cnc加工，从所附的照片看至少要用五轴才能完成。涉及用什么软件出刀路，五轴的设备。

wsxxsw3 · 发表于 2015-4-25 10:55:37

学习中

xfile2k · 发表于 2015-4-25 11:06:41

这种方式要用5轴吗？

quake · 发表于 2015-4-26 00:13:19

我觉得起始对刀点可以在材料上先加工出一些几何特征来，比如一个小平面，或两个销孔，用于装夹定位

wolfchilder · 发表于 2015-5-6 17:06:49

我有兴趣之前是方法扫描刀具的尺寸再转化成数据让CNC加工

kkkkkkkl · 发表于 2015-5-7 06:10:38

高手啊~

dzhen · 发表于 2015-5-11 13:01:03

应该四轴就够了，没用过UG，倒是solidworks有个兼容的CNC，叫SOLIDCAM，不过据说STI文件转到solidworks里会有破面。

zyb_10001 · 发表于 2015-5-12 00:01:16

加你QQ已申请, 数字雕刻和扫描以及逆向,要向你学习,
我做模具造型和编程十年了,你说的这些东西我在三轴机上试过一点点,
有时间互相交流下!! QQ:2102159928

mmnn110 · 发表于 2015-5-17 14:56:47

本帖最后由 mmnn110 于 2015-5-17 15:02 编辑

xfile2k 发表于 2015-4-24 16:08
( ~( y6 B6 e2 C6 r6 A不知道从曲面模型到CNC出件，还有多长距离，我就是差这段距离了

不远了像你发的图片需要有旋转轴的CNC 还有就是要从加工的角度思考一些参数细节每一个产品都是这样做出来的你有逆向设备更容易山寨各种产品

mmnn110 · 发表于 2015-5-17 15:19:33

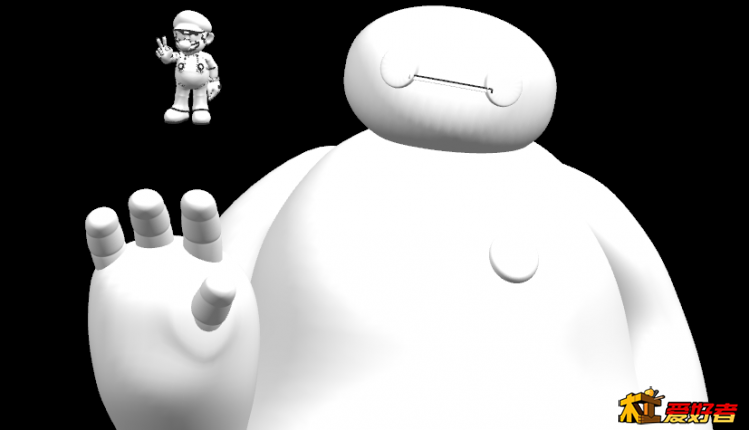

我这里也有这种角色不过我不准备用CNC加工 3D打印更适合

孑树 · 发表于 2015-5-27 18:32:00

好崇拜

牧歌晚唱 · 发表于 2015-6-3 15:21:51

扫描后的文件经ZB导出STL文件后就可以进刀路软件做G代码，4，5轴的话用PM会比较繁琐，用精雕做的话计算速度很慢。用Deskproto会比较方便，计算速度也快。还有一款国产的软件也不错。我现在正在按LZ的另一帖子搭一个激光加摄像头的简易扫描仪试试扫描猛犸牙的外形轮廓。有问题还的请教您。

xfile2k · 发表于 2015-6-4 11:12:01

不知道曲面生成刀路是否有优势，用Geomagic把STL逆向生成曲面格式其实是不难的

dragon · 发表于 2015-6-4 12:58:22

我也想过，但是需要的技能很多，有微信吗交个朋友
