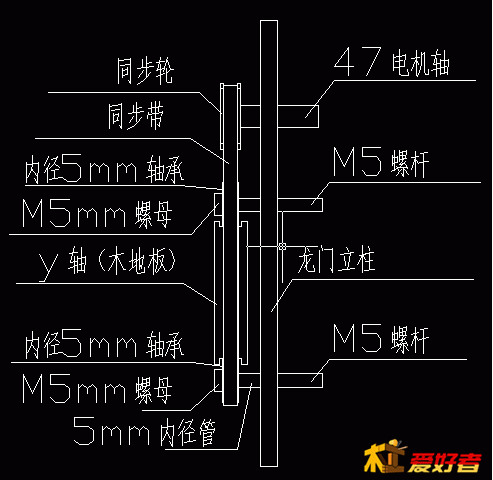

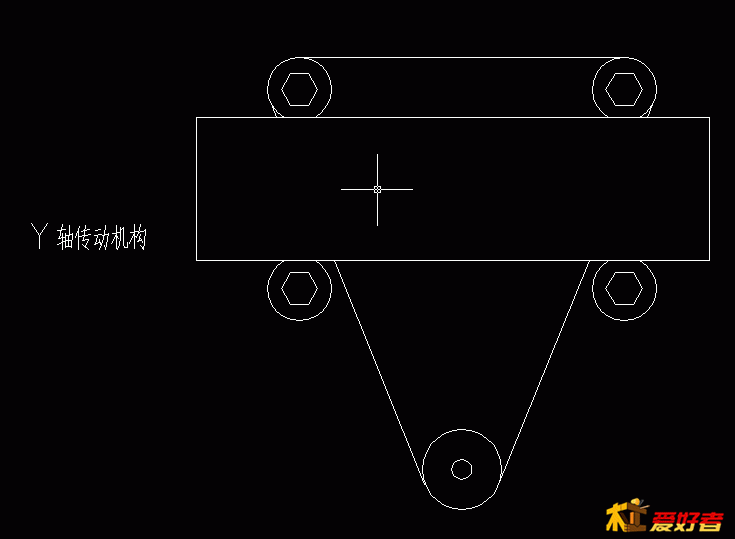

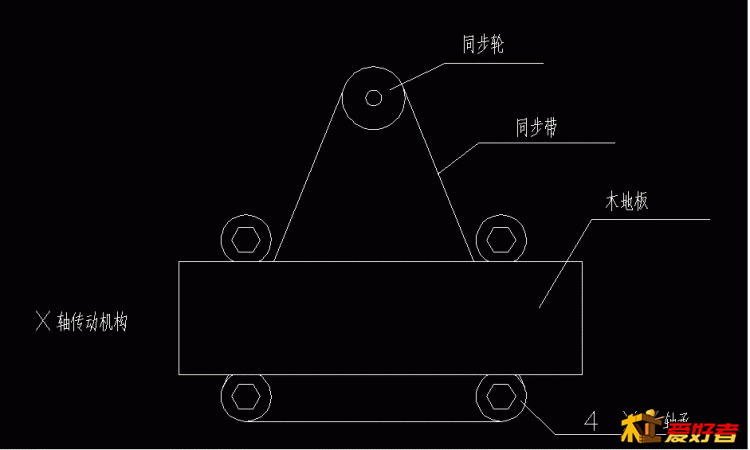

C:\Users\peter\Desktop\整理架\1.GIF 楼主你好，反复看了你的贴子，有些地方看不太懂，我通过看你的照片，把理解的画了出来，麻烦你看看对不对。1.其中Y轴传动机构（激光头），看不太明白。X轴的同步带是串过木地板连到下面两个轴承上，我看你上传的照片，Y轴的木地板，中间没有空隙，同步带没法串过木地板的，那么Y轴是怎么移动的。
2.X轴的4个轴承和同步带轮的安装孔是通过，轴承外径尺寸、同步带轮外径和同步带轮长度确定的吗？没有张紧结构吗？另外机构是通过同步带摩擦轴承进行移动的，同步带和轴承之间不会打滑吗？
3.另外传动机构的移动速度F值怎么计算的。

步月归家 · 发表于 2015-4-11 10:57:41

a51369 发表于 2015-4-11 09:44
! p/ f. W7 R8 o楼主你好，反复看了你的贴子，有些地方看不太懂，我通过看你的照片，把理解的画了出来，麻烦你看看 ...

我发的图有点少，你可能理解有点偏差，我说明一下，皮带不用穿过槽，只需装在单面的槽里就行了，X轴的皮带是装在下面的槽里，我补几张照片，你一看就明白了。另一点说明就是装激光头的是X轴，移动龙门是Y轴

Y轴皮带安装细节，两边一样

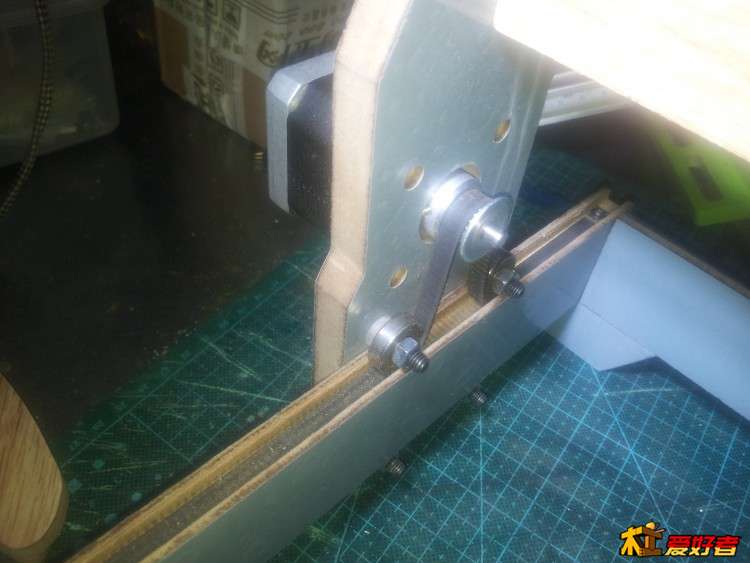

Y轴皮带装法

Y轴皮带装法

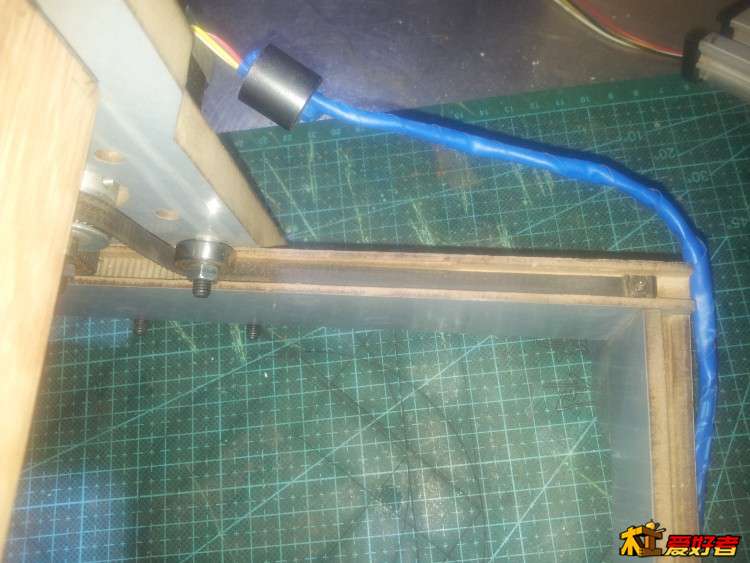

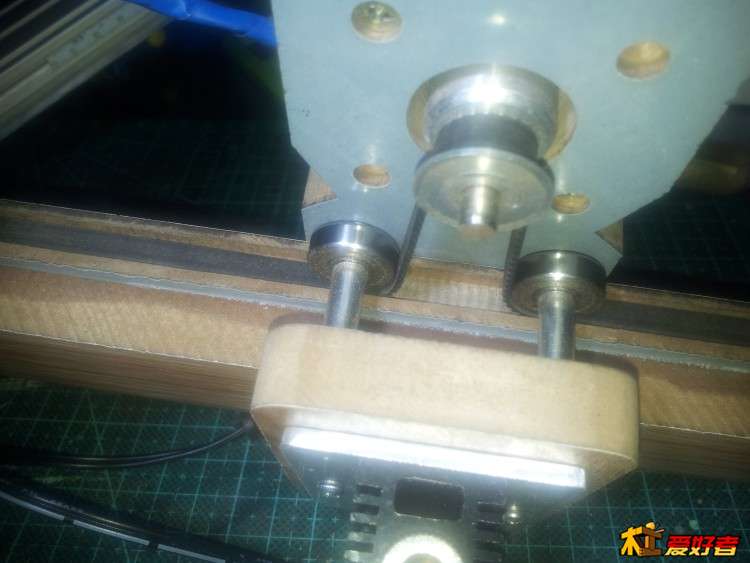

X轴皮带安装细节，皮带装在下面的槽里

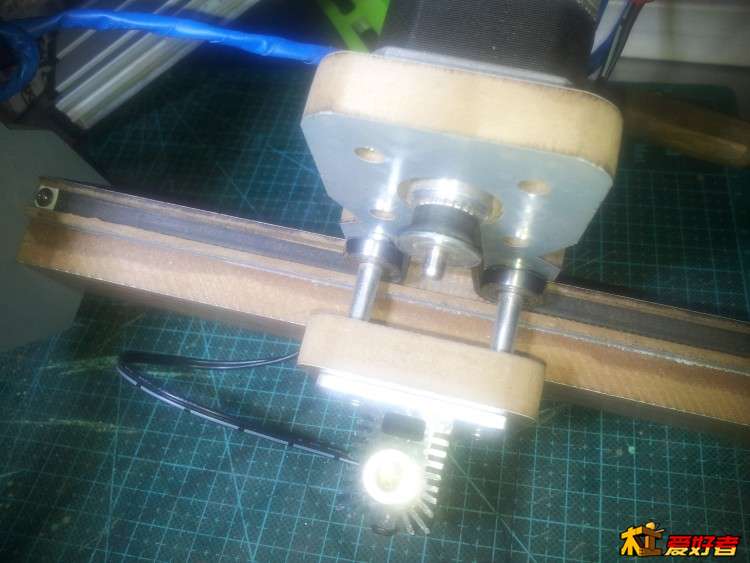

X轴皮带装法

X轴皮带装法
