童鞋们，我又来了，这次做了一个玩具

步月归家 · 发表于 2015-4-9 14:27:14

不得不说，木地板真是个好东东，既能造工具，又能做玩具。
X宝上看到那种玩具激光雕刻机，挺好玩的，就学着做了一台

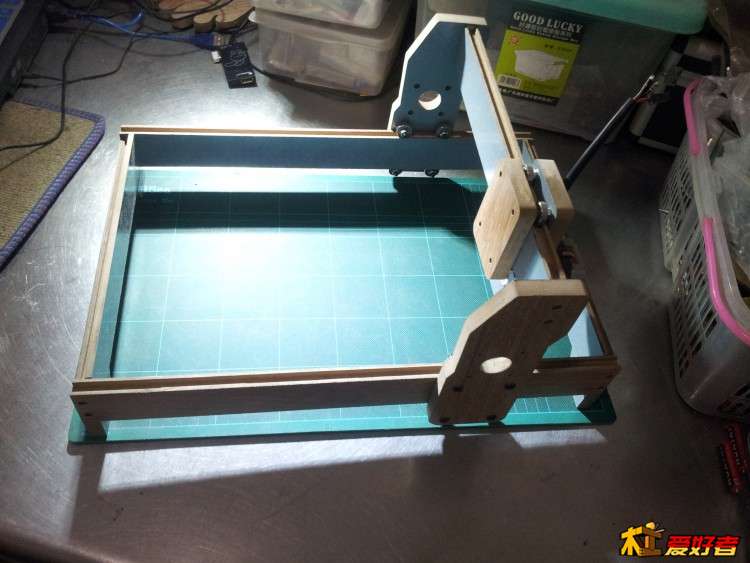

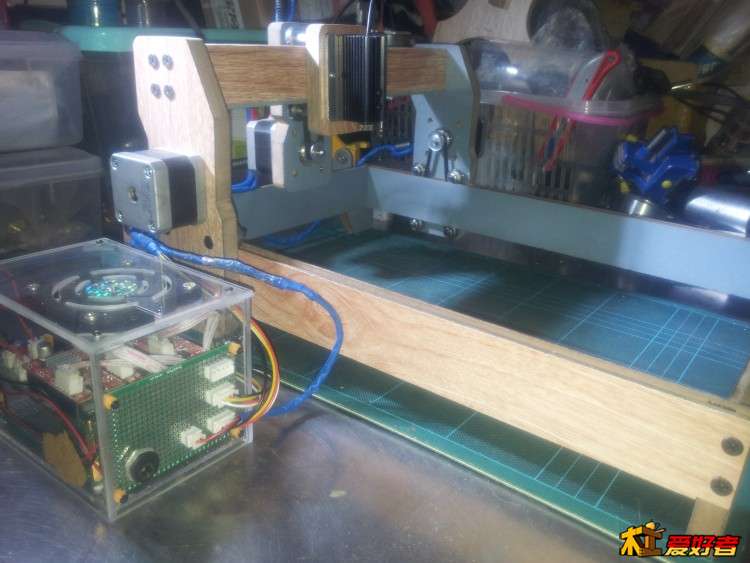

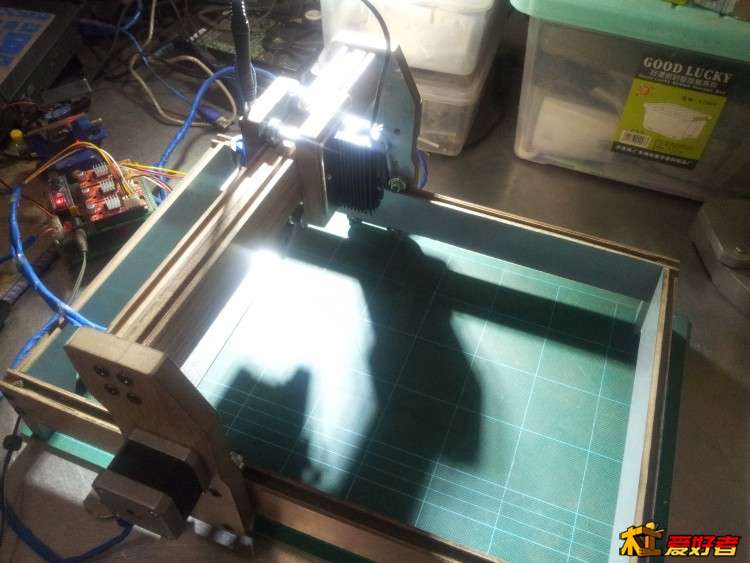

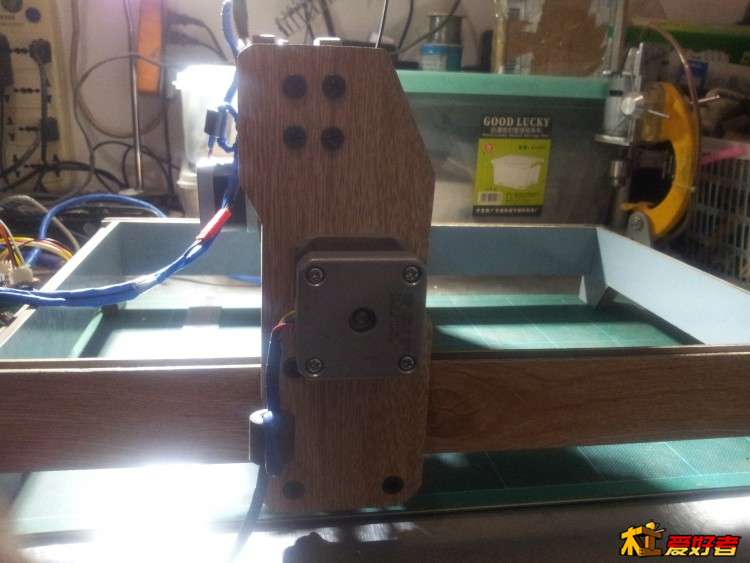

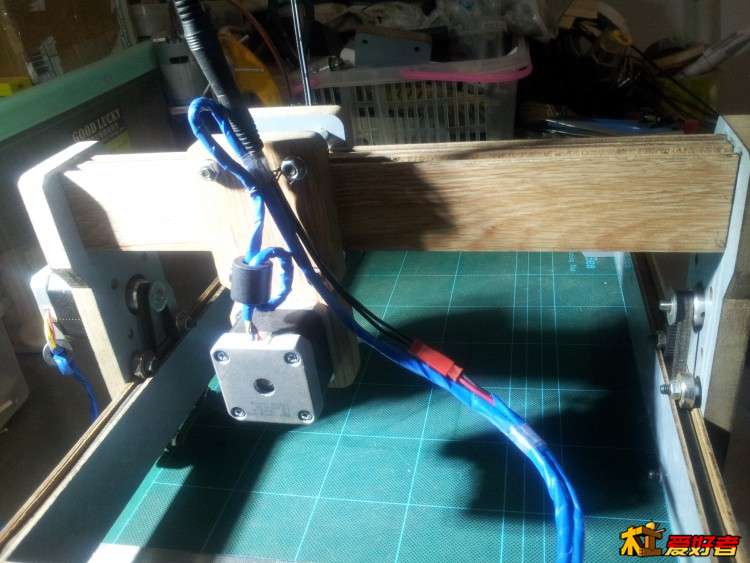

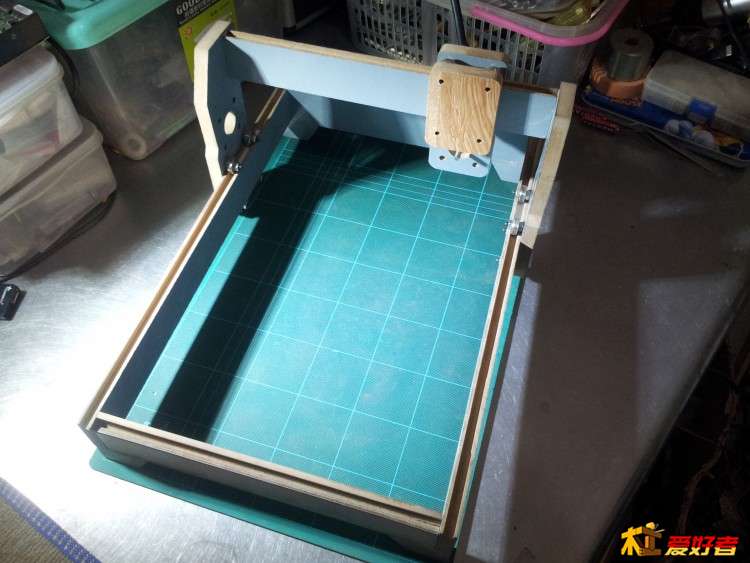

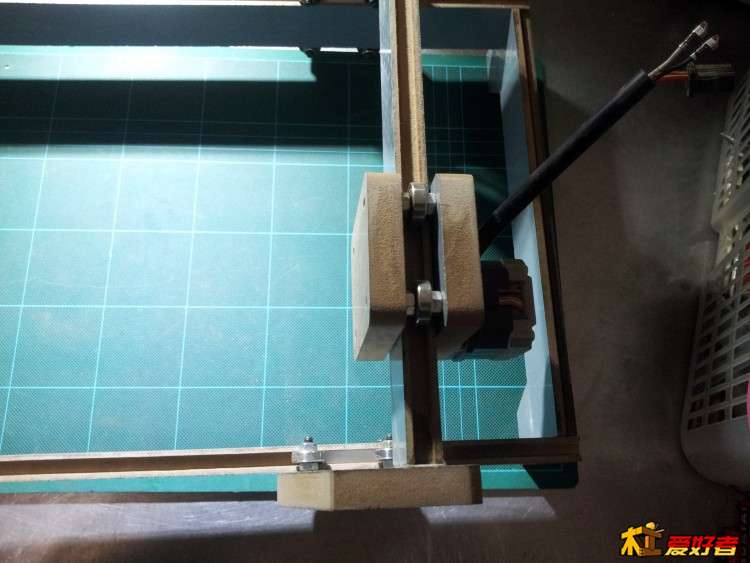

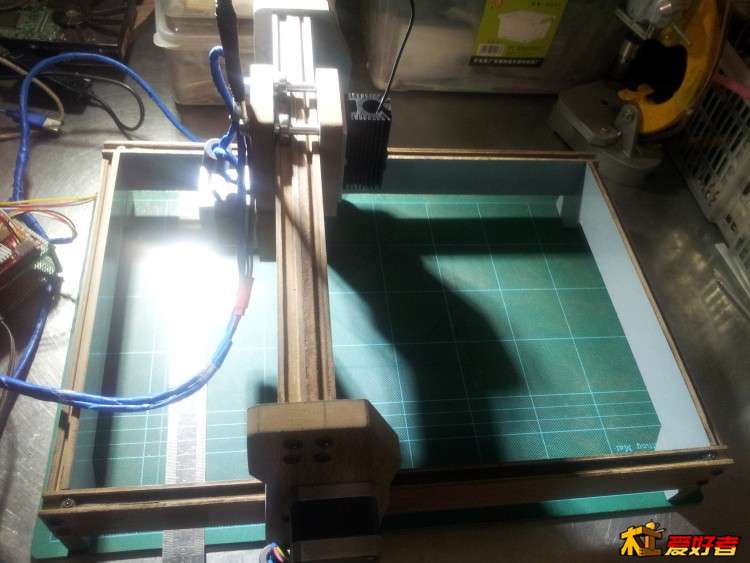

买了一些材料，就开始动手弄了，挺简单的，过程就没拍照了，上几张快完工和己完工的照片吧，聊博大伙一笑
高兴了您就鼓个掌，赏点刨花，不高兴了就板砖伺候，咱皮糙肉厚的，不怕

不多说了，图来了

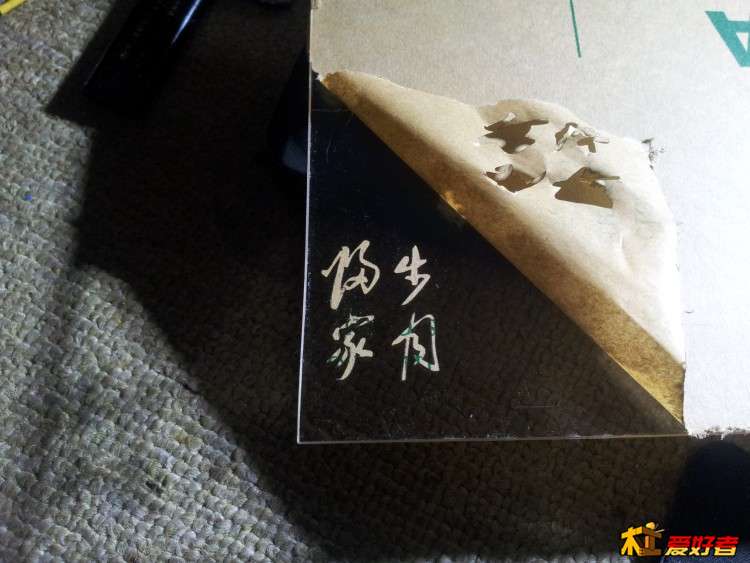

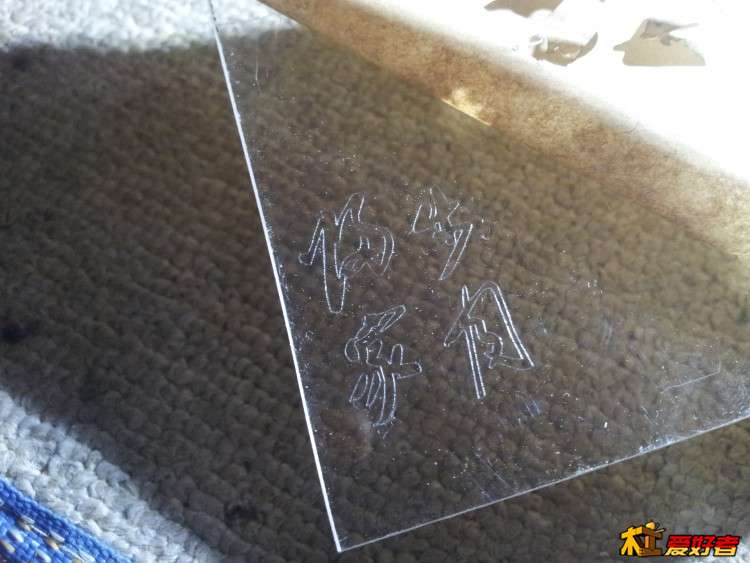

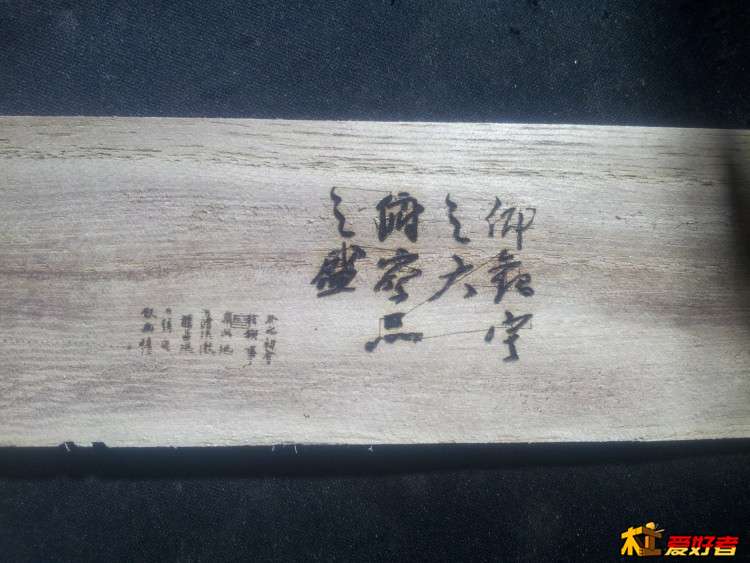

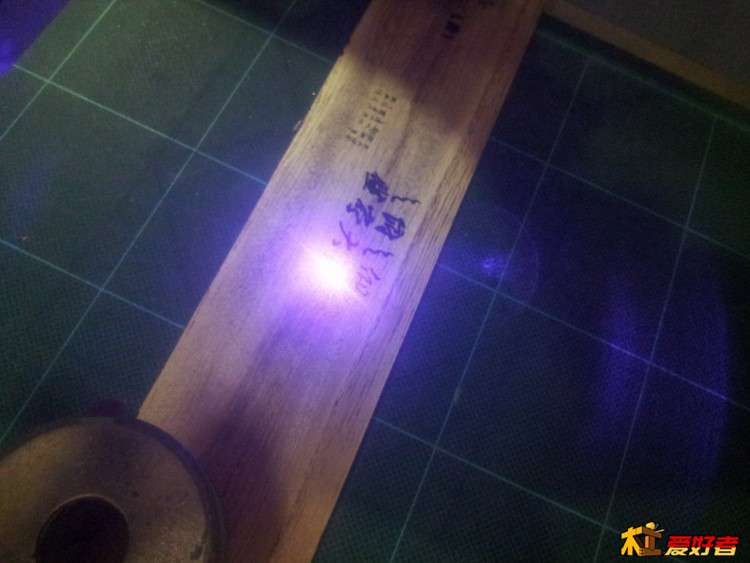

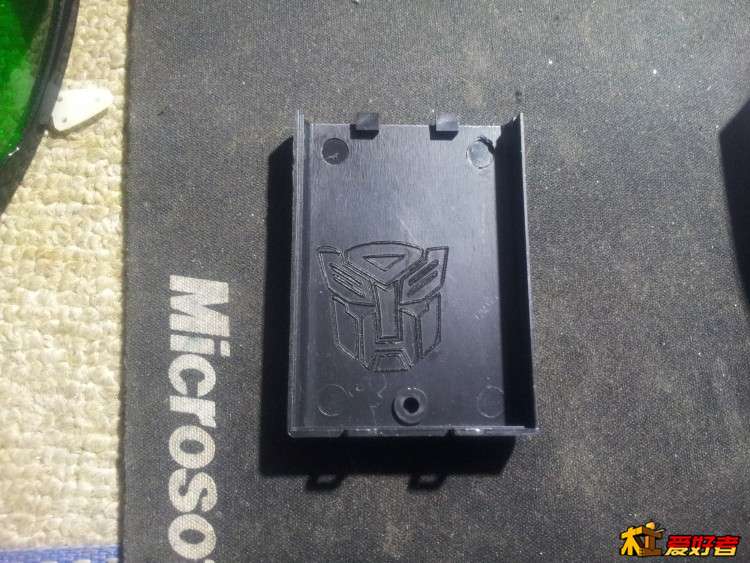

试着刻了几个东东，激光头的功率很小，100MW，也就只有那个效果了，有机会再换个功率大点的试试
来，来，来，先看视频，后看“作品”

如果无法播放，请点击此处在新窗口打开

断水流三师兄 · 发表于 2015-4-9 14:49:02

51单片机那个？

步月归家 · 发表于 2015-4-9 15:08:03

断水流三师兄发表于 2015-4-9 14:49
51单片机那个？

不是51，用的是arduino nano

树叶开心 · 发表于 2015-4-9 15:31:51

真好玩，需要什么配件？我也想弄个玩玩。

心怒 · 发表于 2015-4-9 16:01:58

漂亮

一直是新手 · 发表于 2015-4-9 16:08:07

全材

步月归家 · 发表于 2015-4-9 16:27:18

本帖最后由步月归家于 2015-4-9 16:35 编辑

树叶开心发表于 2015-4-9 15:31
真好玩，需要什么配件？我也想弄个玩玩。

谢谢肯定！
我列个大致的清单吧
机械部分:
两相四线42步进电机三只，步进角1.8度(十几块钱一个的二手就行了,)

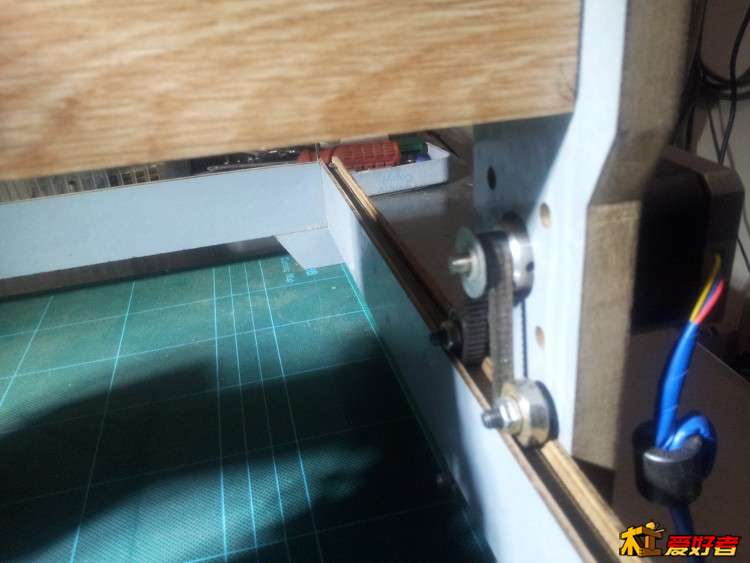

内径5MM的2GT,20齿同步轮3只,以及配套的同步带,也就是3D打印机上常用的那种,6MM宽
滚珠轴承12只,内径5MM,外径,16,19都行
内径5MM铜管,铝管,尼龙管都行,做轴承限位用
M5螺栓12只,(装轴承用)
平头木螺丝若干

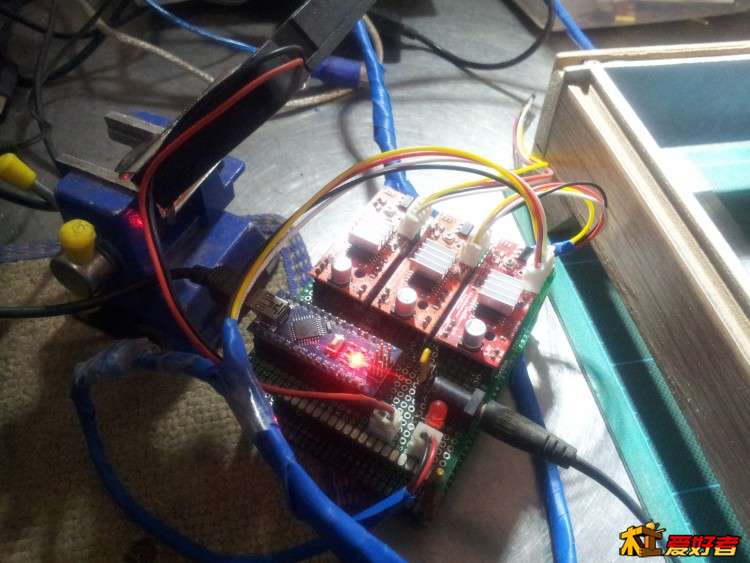

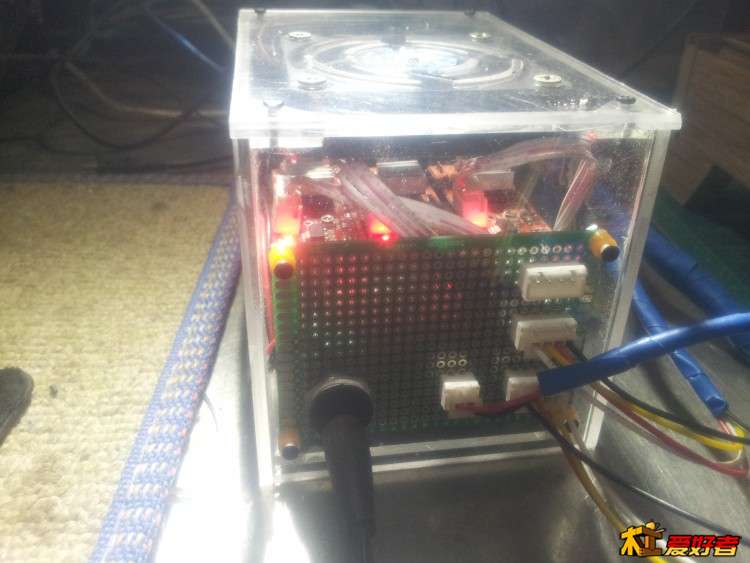

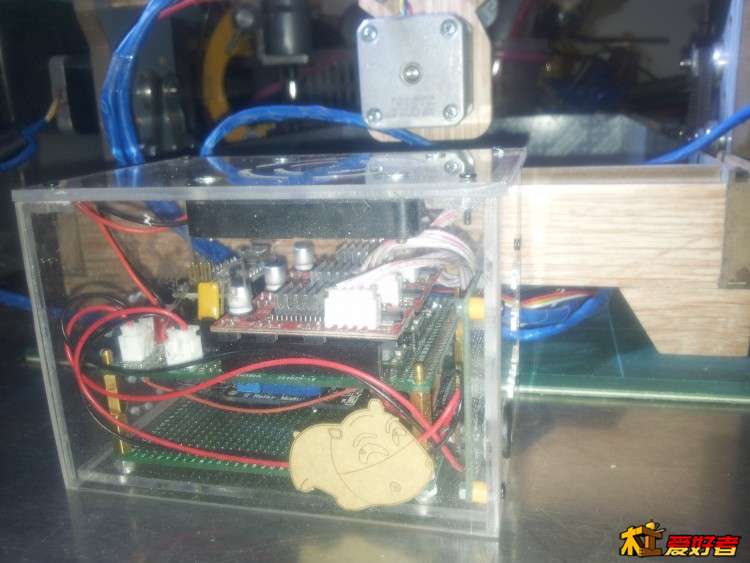

电子部分:
A3967easydriver步进电机驱动板 2只(要Z轴的话就多加1个)最好加上散热片
arduino nano或其它型号的arduino 1只
5V两路继电器一只,或者用开关管也行,

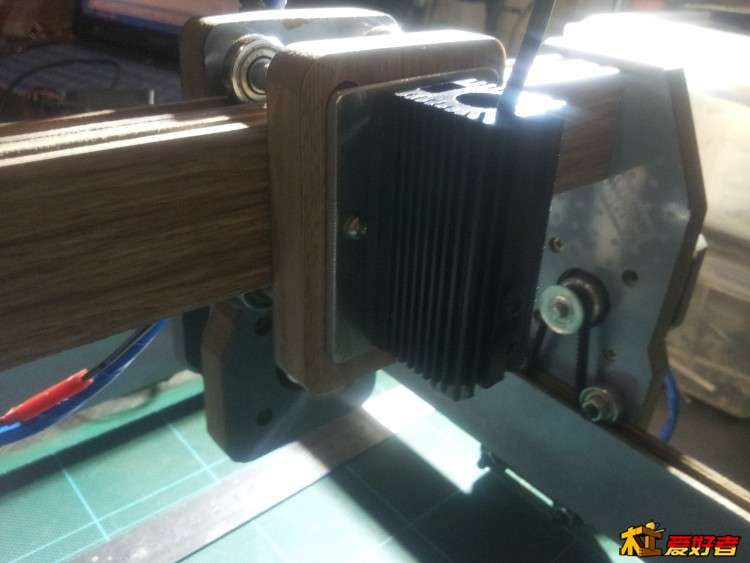

激光头1个(功率大小自定,红光的,最低200MW,蓝紫光的,最低100MW)
激光头散热座1个
散热风扇1个，
5V稳压模块2只（激光头和散热风扇用）
1.27MM间距2P,4P插头,插座若干(电源用2P,步进电机用4P的)
1.27MM间距洞洞板几块,
1.27MM间距的排针,排母若干
细铜导线若干
差不多就是这些,不想自己弄电子部分,就上X宝买个成品控制板,百十块钱
电路图是用的别人的,就不发了,如果需要电路图,可以站内短信我.
