坐镇木府，迎战大内，木头木脑的神修复，木头木脑的生意

木头木脑木性情

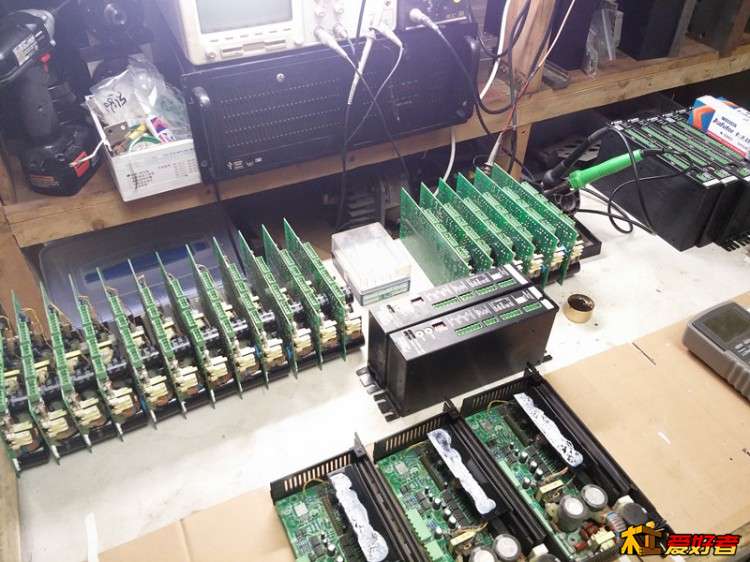

        居然查五个五个电阻坏，这样就上升到战略维修，仔细拆除电阻可以带出大部分焊锡，减少拆除后清理过孔的操作，这个操作很快就掌握了，干精密机械的人干其他东西一样完美

驿风

楼主威武，学习了！

木头木脑木性情

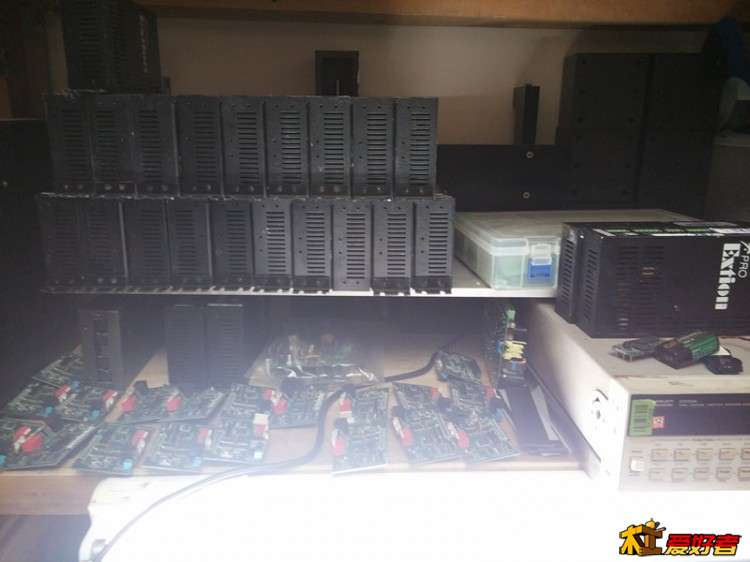

        经过几天的努力，基本吃透这个驱动器电路原理，熟悉了大部分零件，初步掌握了维修技巧和流程，可以靠这个技能混点什么了，维修并提升零件质量从而改善电路性能，适当延长使用年限，切合主题，神修复，生意，木府战大内，结果可预期，本帖更新终结
/ Z( q) s! Y2 X; ^3 l% q

木头木脑木性情

        如有零星需要可以旺旺找神油洽谈
: M, Z& {1 w% \

xcj126921

木头木脑木性情 发表于 2015-3-24 22:31
虽然我是比较正统的无线电电子科班出生，但是这半辈子从事的工作大多与电子无关，拥有强大的电子基 ...

楼主大师 我就缺这 从头到脚  我们交个朋友吧
$ k0 u7 ?+ q0 p( ^2 a

木头木脑木性情

xcj126921 发表于 2015-3-30 09:07
) F3 H- S# W9 w' z7 G! Z' a楼主大师 我就缺这 从头到脚  我们交个朋友吧

        好啊，有空到我这坐坐，只是我不大确定我会在家还是在新据点，最好等我新据点落成来玩

xcj126921

木头木脑木性情 发表于 2015-3-30 12:07
6 v2 Q. k( H0 I好啊，有空到我这坐坐，只是我不大确定我会在家还是在新据点，最好等我新据点落成来玩
: M- r) }4 t- `) d ...

. D) C' V, F3 @/ k) y$ m  一定拜访请教  qq1806639233  谢

时光刻刀

木头木脑木性情 发表于 2015-3-24 22:31
  T$ V, E3 o. n5 a; R4 j虽然我是比较正统的无线电电子科班出生，但是这半辈子从事的工作大多与电子无关，拥有强大的电子基 ...

) B7 z- K) S3 O% j路过 不懂。见帮顶
" d" z# g& W8 H

xcj126921

木头木脑木性情 发表于 2015-3-25 19:54
1 L( V5 A/ D2 |/ G做了个AC110V输入测试，半步，电机是东方PK569五相步进，测试截止频率60KHZ，相当于3600转，因为信 ...

请教：转速很暴力 不知正反转换是否很温柔 灵敏  五相能细分半步？

木头木脑木性情

        暴力意味着不温柔，用220V，110V，24V不同电压驱动五相步进电机，结果是大不同，在电流相同的情况下，220V肯定最暴力，转速高，转矩大，反应快，震动大，在驱动相同电机时，相同转动惯量条件下，电压高需要的停车和启动时间短，急停和急启动带来的震动跟开车一样，同样的加减速时间条件下，电压高反而震动小了，这话你能理解吧
; g8 d9 T6 R9 `) S" k

木头木脑木性情

        一般情况下，步进电机整步运转输出能力强，速度快，转矩大，震动大，越细分输出能力越差，速度慢，振动小，转矩会实时降低些，但是越细分越容易调节运转精度，注意是调节，不是细分后步进电机精度就提高了，步进电机的精度跟细分没有什么关系，只跟步进电机自身制造精度有关
) G) ]$ U' q4 [6 |' k4 c  q
        步进电机的精度用弧度来表示，一般是0.0几度，一般来说步进电机厂家都有精度承诺，伺服电机很少有厂家承诺精度

xcj126921

木头木脑木性情 发表于 2015-3-31 09:24
一般情况下，步进电机整步运转输出能力强，速度快，转矩大，震动大，越细分输出能力越差，速度慢， ...

$ a2 B0 E# V. U  C7 {5 s

请原谅我的无知  我只能从我这几天急补的一点片段式的机电知识基础说说我的理解和疑惑：你的大内在驱动速度（发脉冲能力）上没的说，见识了。它能做主轴的伺服电机的驱动（闭环） 是吧  那么它在急停和反转以及漫步的控制和调节能力是否有且同样出色（当然这也取决于电机的能力）？因为在视频中只看到电机随频转速快慢的变化，没见到对反转和漫步和急停的镜头。

问题二：大内能否做步进电机的驱动？

另外：我知道四相步进电机可做成四相四拍也可经驱动调节为四相八拍。那么我理解五相如能细分不是精度更高？那么细分后转矩叫四相的是不是下降？如果自己d机的话 用几相的步进电机合适呢 （1605滚珠丝杆 辅20mm光轴2根 行程3040 20mm的钢板机）  给推荐一下 谢谢？再请原谅无知和混乱  谢谢

木头木脑木性情

xcj126921 发表于 2015-3-31 10:39
% D" R8 R) w! \. R" T4 B. G$ B请原谅我的无知  我只能从我这几天急补的一点片段式的机电知识基础说说我的理解和疑惑：你的大内在驱动速 ...

        一般我不建议用步进电机来做主轴驱动，只有很少情况下可以考虑步进电机做主轴驱动，就是低速定量给进，比如攻丝之类的，在其他条件给定的情况下，正转反转没有区别的，正转什么特性，反转也是同样特性，正转多少速度反转一样达到，正转多少转矩，反转一样，这点跟开车不一样，开车倒车的话明显不如正常行驶
; W8 O3 f/ X5 F# \) P+ R$ i

& v- _4 Q$ i3 M        其他诸如加减速时间的选择，加减速模式的选择，跟电机关系不是很大，因为电机带动的负载惯量远大于电机自身的惯量，拿汽车做比喻吧，同样的100千瓦发动机，重200公斤，整车质量一吨和五吨，行驶参数完全不同
5 Z3 E' J0 D6 P0 h2 R0 L2 F* @2 ?

木头木脑木性情

        新手DIY常规轻型玩具级雕刻机，五相是比较高的起点，五相电机新货都比较贵，二货质量参差不齐，货源不稳定，这也是很多作坊和厂家不可能使用五相步进电机来做雕刻机的原因，用新货，三套电机7-8000上万了，鬼才买，用二货各种不稳定，一个头两个大

3 L1 G) ~5 R1 U. q1 @: M        用五相步进电机还有个最大好处就是五相60机座容易升级到60机座400W伺服，五相86机座容易升级到90ST系列伺服电机，只需要稍微改动，动静不大，这点比57步进优势明显一些，57步进升级到400W伺服动作就大得多
( L- A; C8 W& W/ K

xcj126921

五相你那有齐整些的吗？
