坐镇木府，迎战大内，木头木脑的神修复，木头木脑的生意

木头木脑木性情 · 发表于 2015-3-25 03:51:57

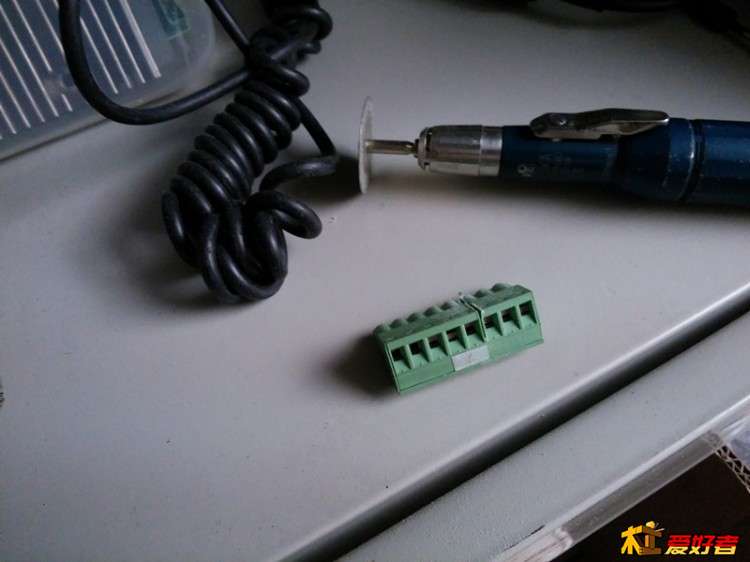

电机是五线的，手上只有两，四，六，八端子头，驱动要五线和三线头，试试把八端子头切成5+3，成功了一半，五线完成，三线切坏，重要的是电机五线，三线电源，地可以暂时不接，两线也能用

木头木脑木性情 · 发表于 2015-3-25 03:56:13

正式上电，电机可以运转，第一个驱动基本修复成功，这个修起来比较顺利的原因是损坏的零件块头比较大，离电源入口也近，从保险丝量过去不到半分钟就轮到他，欲知后事如何，请听下回分解

木头木脑木性情 · 发表于 2015-3-25 04:05:19

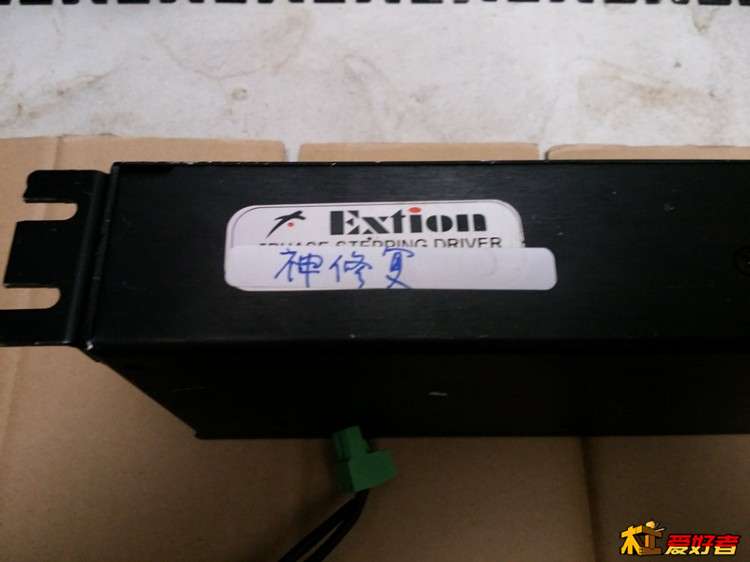

贴上神修复标记，下一步整机性能功能测试完成再贴神测试OK标签

把盏读茶经 · 发表于 2015-3-25 07:46:13

赞一个

rebelking · 发表于 2015-3-25 09:48:52

这个实在是太高端额，敬仰啊

3KS · 发表于 2015-3-25 10:10:00

线绕电阻的耐热性怎么样？话说端子我也经常5+3那种用法

乙卯9 · 发表于 2015-3-25 13:31:50

高手就是高手啊

zcljixian · 发表于 2015-3-25 15:29:20

工具党呀，佩服！！

dong2c · 发表于 2015-3-25 17:55:07

木头木脑木性情 · 发表于 2015-3-25 18:22:39

3KS 发表于 2015-3-25 10:10
/ o- m9 d9 [ t e6 P线绕电阻的耐热性怎么样？话说端子我也经常5+3那种用法

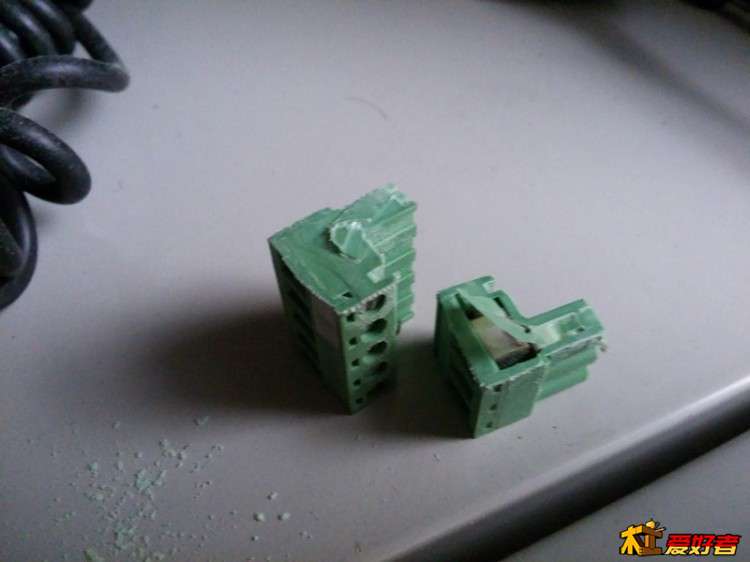

我个人感觉同样工况下线绕电阻故障率低于水泥电阻，水泥电阻是闷在里面，线绕电阻电阻丝离空气比较近，热量导出速度稍快，形状也有利于空气产生较大对流，另外那个5+3切割你是不是也会出现我这个状况

，一边薄一边厚。。。薄的都露出来了

木头木脑木性情 · 发表于 2015-3-25 18:24:59

rebelking 发表于 2015-3-25 09:48& b0 ?- w2 ]+ ^; @! E. A
这个实在是太高端额，敬仰啊

五相步进有很高端的，我现在展示的驱动只能算低端的，维修水准中等偏上，

木头木脑木性情 · 发表于 2015-3-25 18:42:05

看线路板上生产批号台湾大内这款驱动器产生于2006年，差不多8-9年下来也应该退役了，里面还是比较新的，修好了有一定利用价值，器件用得比较保守，功率余量放得比较大，外观看基本无老化现象，新的驱动要1900元左右，我看了下某宝二货价差异较大，均价200元上下，我如果上架卖的话可以按不同服务来卖，包到手180元，包三个月200元，包一年220元

木头木脑木性情 · 发表于 2015-3-25 18:49:22

相对于日系驱动器，这款台湾产还是有亮点，宽电压范围，输入AC85~220V，如果供应110V低压端震动低一些，出力特性差一些，供应220V的话会很暴力，震动会比较大，输出最大转矩和最快速度估计可以提升10-50%不等，这个要测试下，先做个预测吧

木头木脑木性情 · 发表于 2015-3-25 19:06:22

五相步进电机应用在一些精密的敏感的仪器设备上还会用到24V-36V直流驱动器，直流低压驱动器驱动电机有极低的震动，但是出力爆弱，基本不能应用于有对力度需求较大的输出的场合，对力度和速度有要求，对震动不是很敏感的场合就尽量选高压的驱动

木头木脑木性情 · 发表于 2015-3-25 19:13:12

五相步进，日本人制定的标准，以驱动电流分大部分常见的为0.75A，1.4A，2.8A，以块头分大部分常见的为42，60，86机座，电机品质跟外观关系不大，生产批次越近期，型号越新，性能越强大，主要是磁性能越来越强，不管是内部磁铁还是硅钢片，很多新型步进电机内部磁力强大到能透过硅钢片吸起一些轻质的铁磁性小东西
