贴片机CNC东方快车孵化器（7.2）挑战脑力，史上最复杂的车铣复合设计

木头木脑木性情

        所以我在这个贴里除了促进这个设计之外，更多是展示木头神油的能力，抱负以及个性，人无完人，瑕不掩玉，真金不怕火炼，作为玩家可能已经达到一定高度，作为专业工作者或者项目负责人还得继续磨练
* I( u; y; d- n5 j

木头木脑木性情

        今天学习了一些新的绘图技巧，我比较喜欢在设计中大量使用螺栓连接，好处妙不可言，坏处就是设计的时候很麻烦，要花大量时间去对孔，最伤脑细胞，即使反复对也不可避免错位现象，采用了新方法也很耗时，但是孔位可以对的很准，截图也改善下，之前用旺旺聊天窗口截图，图像质量差的要命，现在用绘图软件自身截图功能，效果好得多


' d$ M: u: b& N" l& ]

7 t, _  N/ W  `0 _
: A% _+ f9 O# i2 n
/ a8 z& m; O6 \5 Z* w

木头木脑木性情

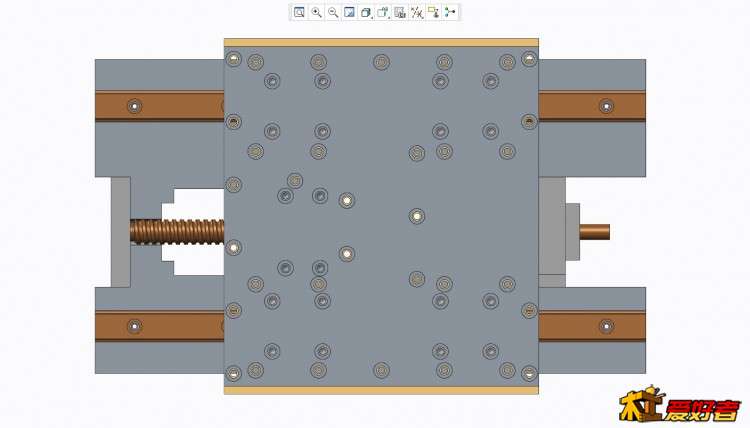

        软件截图，精度600PPI，远超视网膜分辨率，发上来还是这个死样。经过反复计算和核对，孔位确认无误，还是旺旺聊天截图吧，这部分设计有点难度，不开贴逼着自己去做还不知拖到什么时候，当然制作难度基本也属于禁区级，没几个人敢挑战这个难度
8 ^# E7 g9 G4 t1 x  s' v" W" j5 E


9 l1 m) Y) q4 U! i

fzlong

hello 神油

木头木脑木性情

        你好，我好，大家好

木头木脑木性情

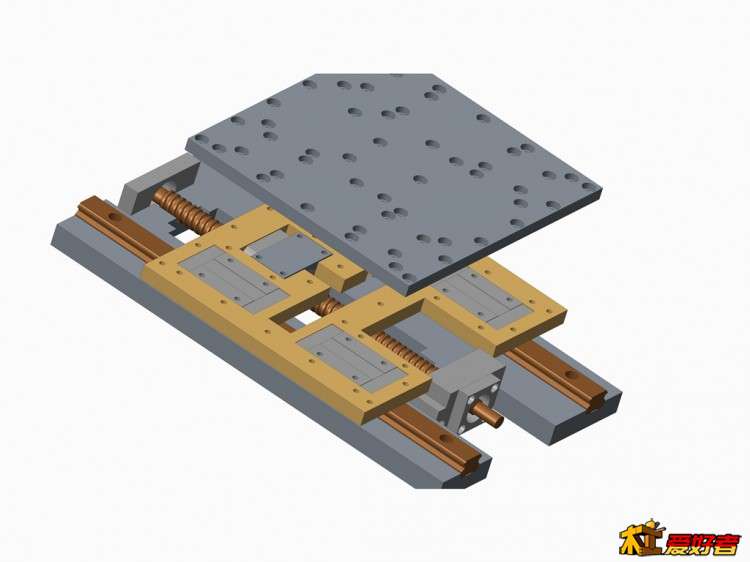

        比较复杂的内部结构设计完成，其他部分就很简单了，中拖板顶视图看起来清清爽爽，便于清理碎削，付出的代价那是相当高昂
) @* @$ t4 |1 Q! h; y

& B: e1 T3 [0 M! K
3 s8 H5 {/ c  W

木头木脑木性情

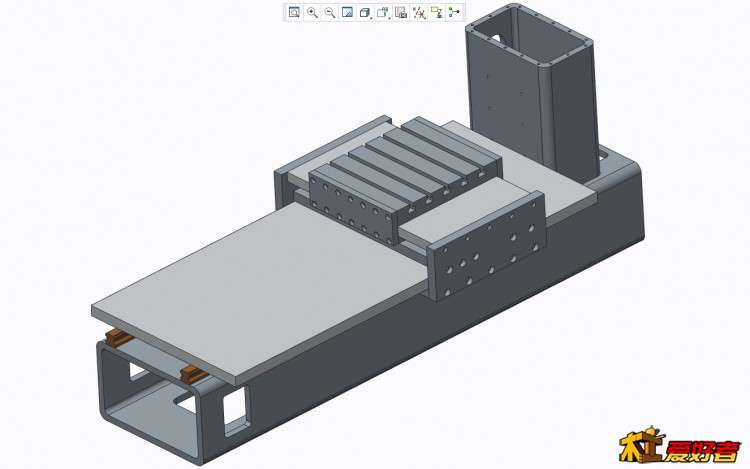

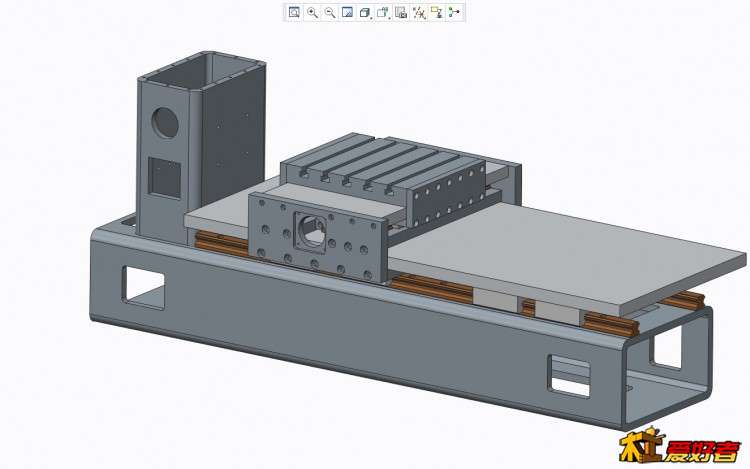

        整体看上去还算协调，运动部分按加工工艺品，轻金属的标准设计，台面部分基本上按标准金属加工要求来，设计要求构件材料都要使用淬硬的合金钢来制作，最低是调质料，挡削板使用3毫米厚不锈钢板制作，还有刮削（密封）软条没想好怎么搞

% X+ `5 n4 I9 o; ~8 \2 Q8 p

木头木脑木性情

        这个T槽方向不好，应改为X向即横向，改为横向的话，两侧板也要开T槽，先这样画，到后面再改
+ l/ _" v6 M. K5 o

瞎雕

木头木脑木性情 发表于 2015-2-25 11:23
9 c* m& ^) f/ F' n$ E软件截图，精度600PPI，远超视网膜分辨率，发上来还是这个死样。经过反复计算和核对，孔位确认无误 ...

9 W0 m  {+ m- _6 a! g6 n8 T就快密集恐惧症了

hfjx

机械设计不是想当然
' O5 ~3 t4 b, l6 \/ `! \& L  n' F短板环节/过度限制自由度
6 i9 E4 p0 o* f( G! I  n再修改修改吧

木头木脑木性情

瞎雕 发表于 2015-2-26 08:46
( Q  L, _% j+ I* X. h就快密集恐惧症了

' w* l9 |9 r8 H, s9 k9 z1 R        我的设计从来就这样，我只恐惧酥松。。。。越密集越好

木头木脑木性情

hfjx 发表于 2015-2-26 08:52
/ S  V7 f& @0 b: j$ j3 A3 [机械设计不是想当然
短板环节/过度限制自由度
% S% y# O. J- J6 d: m0 \再修改修改吧

        我听不懂你在说什么，感觉没睡醒的样子，明确精确点，不要含糊

木头木脑木性情

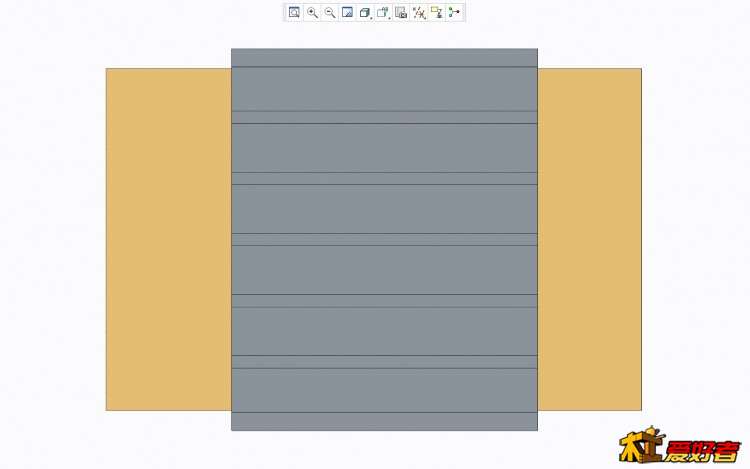

        费了九牛二虎之力为了一个效果：挡削，从顶部看
8 O7 n, R4 i- b' \+ m
4 e6 v8 k2 h4 h/ P  @$ p" S
3 @. I% W1 W1 S( B7 c

木头木脑木性情

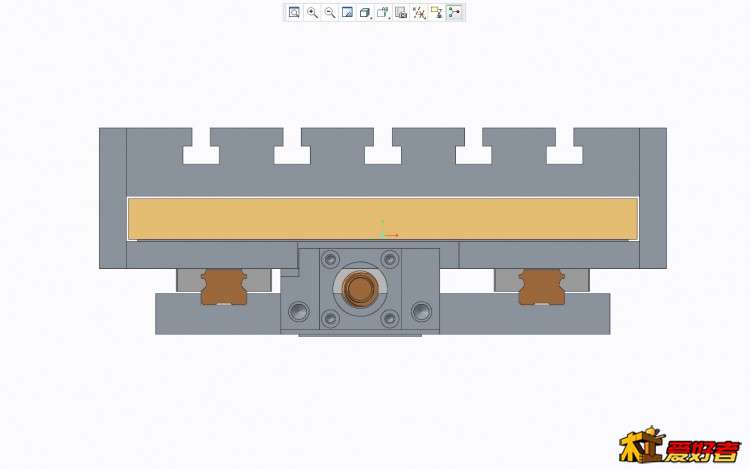

        两个斜侧面，这个设计的核心在中托板上，中拖板定型其他都好办，但是中拖板成型前需要一个基础，这个基础是假设的

( E6 H2 P) O& Y% s

  l8 F4 G9 c" @, ?

" W8 z- R6 I6 t7 V% m

ljx791230

我耐心的等
