贴片机CNC东方快车孵化器（7.2）挑战脑力，史上最复杂的车铣复合设计

木头木脑木性情 · 发表于 2015-2-24 19:52:38

瞎雕发表于 2015-2-24 19:16
6 C0 F# W9 O( v* |* q( U难道只有我一个人在关注？

我的设计考虑到要让大部分机械加工厂现阶段做不出来或者做不好，技术性防山寨，就算给出全套图纸也没办法造出来或者造不出预期的效果，所以很多人就不看我的设计，看了也没用

木头木脑木性情 · 发表于 2015-2-24 19:54:27

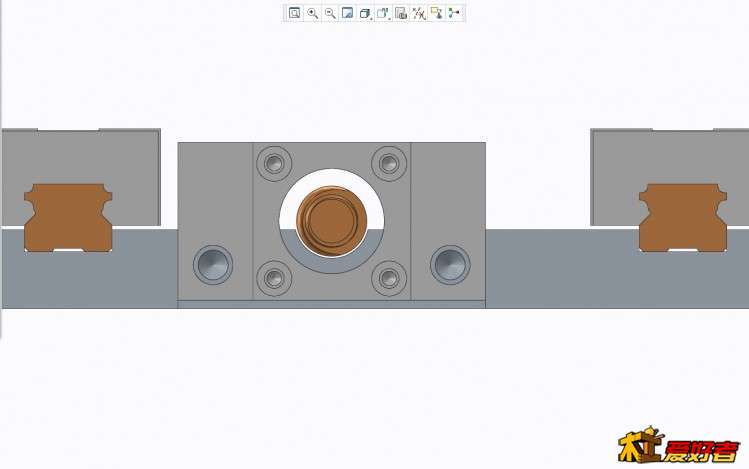

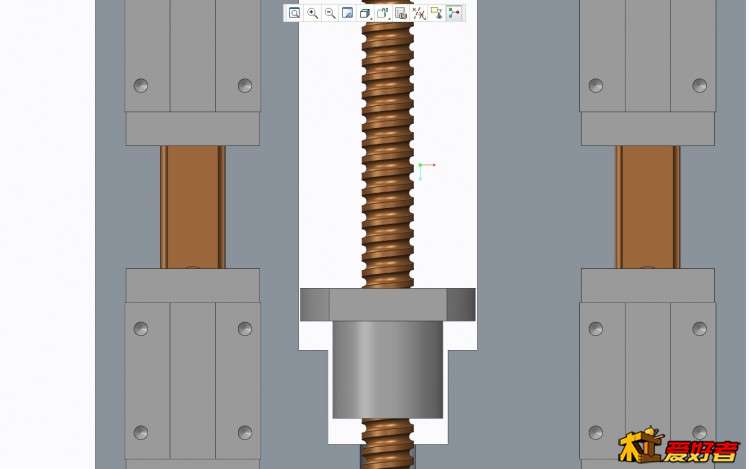

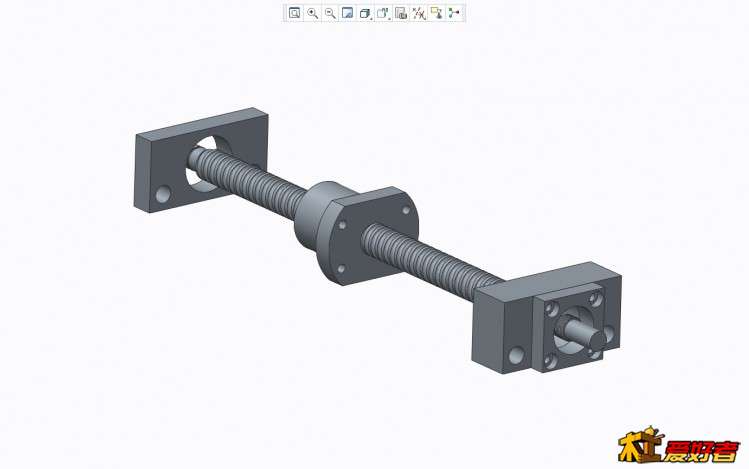

特制压扁了的丝杆座，丝杆总成出来了，下面就好完成中拖板的剩余部分设计

coolcyd · 发表于 2015-2-24 20:29:50

自说自话，莫名其妙

木头木脑木性情 · 发表于 2015-2-24 20:48:31

coolcyd 发表于 2015-2-24 20:29
1 |) \( Y! y( _$ t自说自话，莫名其妙

是不是卖点苦力做点木作就是有名有妙，人都有脑子，这个贴展示的大部分是脑力劳动，通过敲敲键盘吧脑力展示一下而已，心里怎么想就怎么表达

木头木脑木性情 · 发表于 2015-2-24 21:23:28

在构思一个复杂的东西时，脑子里面总是朦朦胧胧的有个影子，只是个大致的边缘模糊的轮廓，静下心画出来时，哇，原来是这个模样

瞎雕 · 发表于 2015-2-24 21:25:50

速度把装配图放上来吧

木头木脑木性情 · 发表于 2015-2-24 21:27:19

这个就是原创，源自于对机械的理解，加上天生的素质，你可以复制这样东西，但是复制不了这种原创的动力或源泉

木头木脑木性情 · 发表于 2015-2-24 21:42:43

瞎雕发表于 2015-2-24 21:25 W$ |; h+ R& @5 V0 @# _& ?+ r5 a
速度把装配图放上来吧

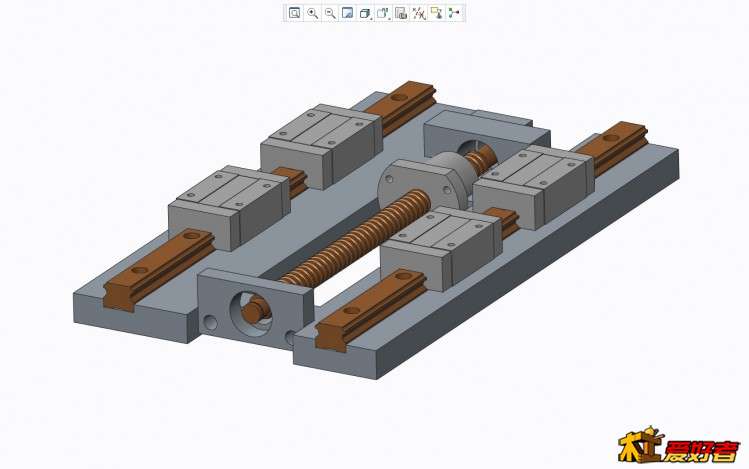

好吧，希望对你对大家都有点启发，独一无二的创举，至少现在是

木头木脑木性情 · 发表于 2015-2-24 22:01:22

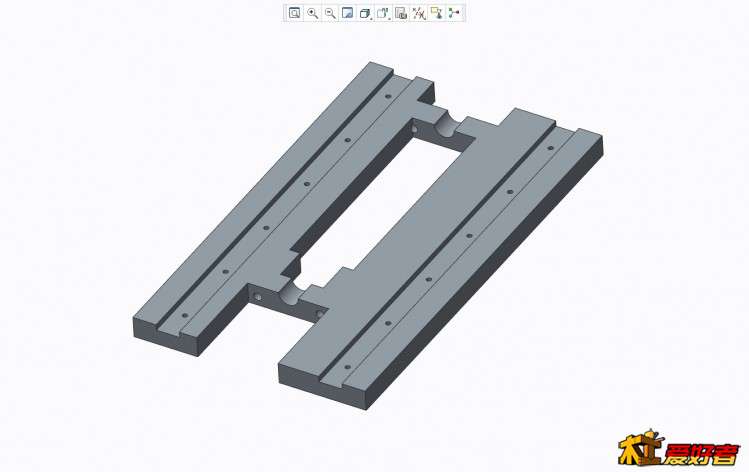

这个部分也是从前面的基础反推出来的，没有前面比较细致的丝杆，螺母，丝杆座尺寸以及总成的形态不容易做出来，总而言之，有了精确的部件模型就可能设计出精确的总成，零部件尺寸模糊，总成也是糊涂账

木头木脑木性情 · 发表于 2015-2-24 22:08:41

当然前面的图有很多瑕疵，要一点点找出来加以修正，一些孔位不对，设计时孔位也经常对不准，从事的行当不算是记忆高手，记忆力有限，跟机械操作工差不多，打偏孔是常事，关键是负责任的话打完检查下，有些操作工打完首件都不看，稀里糊涂一直打下去，结果只有被炒鱿鱼

木头木脑木性情 · 发表于 2015-2-24 22:20:35

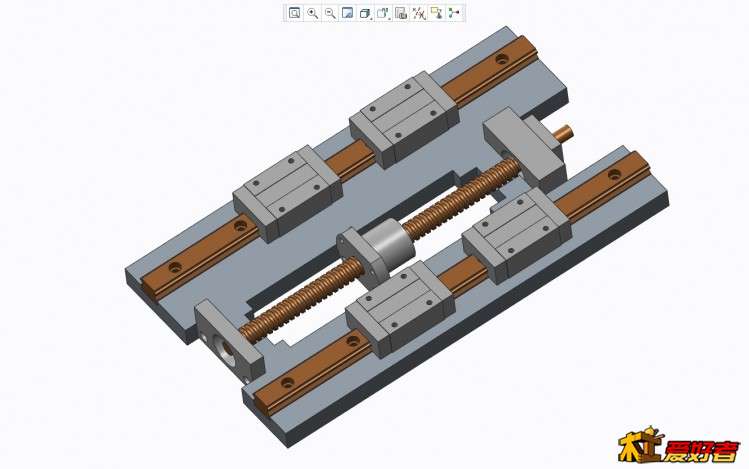

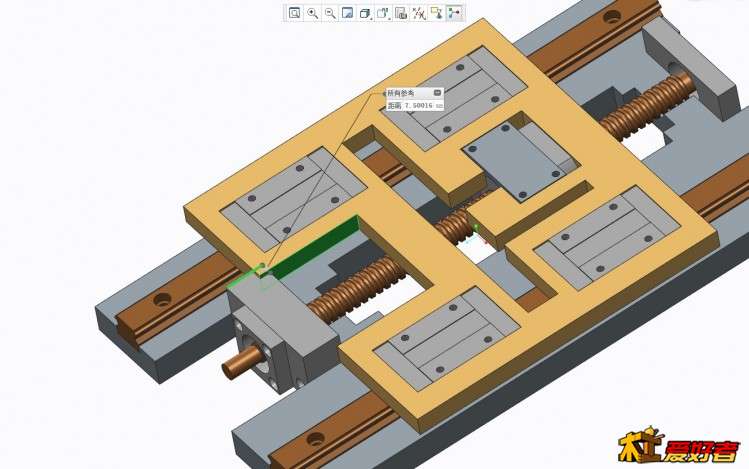

瑕疵改正好，结构上再稍微修正下，中拖板基础件大致完成，木头神油的脑力精神活动告一段落，脑细胞损失不少，也要恢复下，要注意的是这个中拖板不是个独立件，是关联件，如果就这样独立，受力肯定不行的

木头木脑木性情 · 发表于 2015-2-24 22:23:21

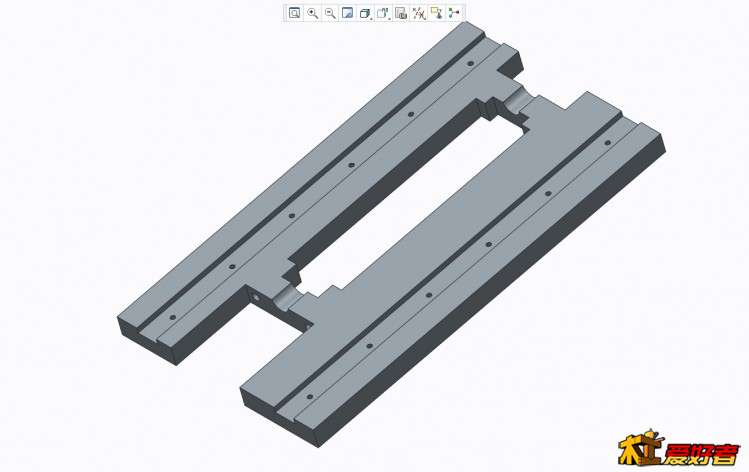

贴出来看到瑕疵了，再改下

木头木脑木性情 · 发表于 2015-2-24 22:34:39

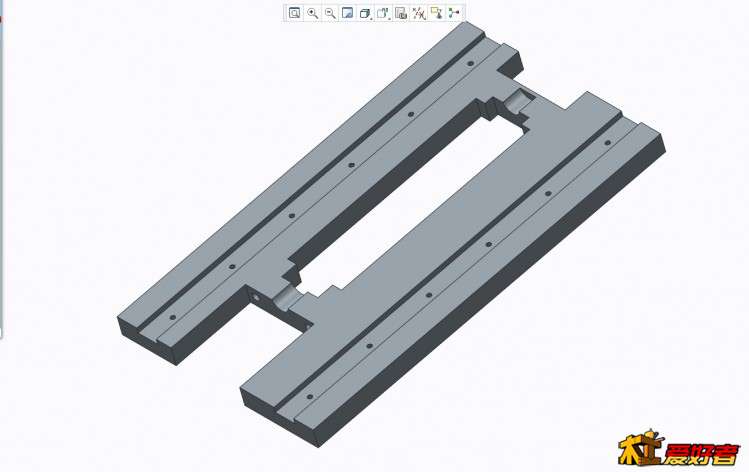

修正后的状态，感觉更良好

木头木脑木性情 · 发表于 2015-2-25 07:50:32

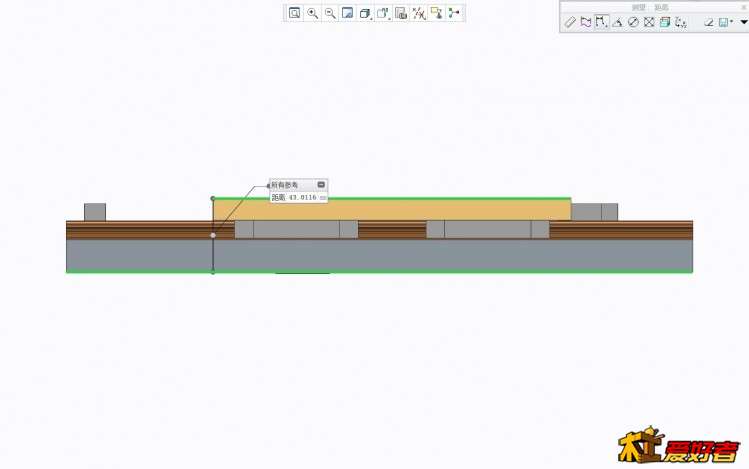

实际上在初步设计中会出现各种各样的瑕疵，画完之后多角度检查，中间工艺板比较复杂，最容易出现尺寸问题，当然其他地方还有一些问题前门没有发现的，当然其中一部分没检查出来的瑕疵会不可避免的带到制作环节，那时就会很麻烦，一个零件重来就是一堆时间，多个零件重来就是一大堆时间精力，

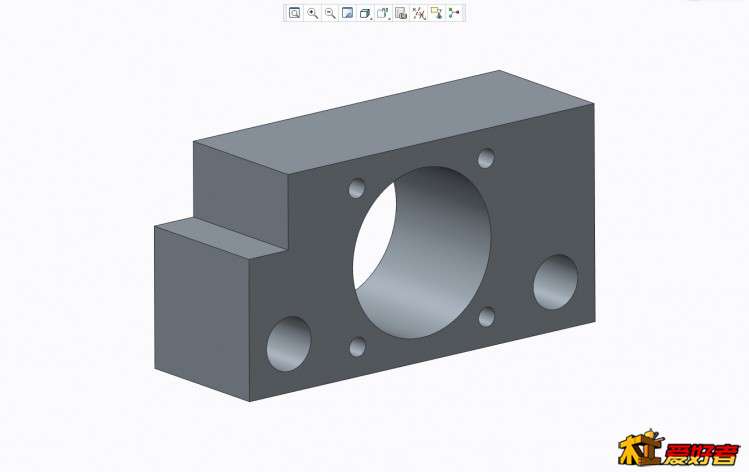

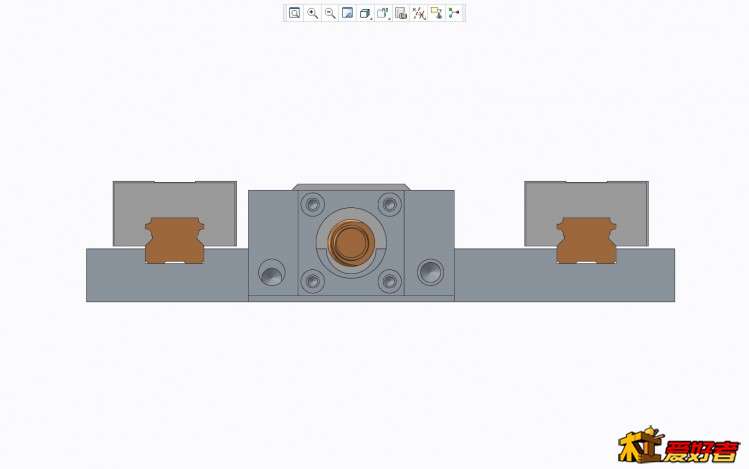

工艺板跟丝杆固定座产生干涉，权衡后选择把丝杆座切掉一角，检查尺寸时出现一个瑕疵尺寸还得仔细查，问题很多，要静下心慢慢检查整改

木头木脑木性情 · 发表于 2015-2-25 08:14:27

本帖最后由木头木脑木性情于 2015-2-25 08:17 编辑

东方快车的总体设计定位中高级工艺品（精益）柔性生产单元，凭一己之力完成的可能性为零，为一个不可能实现的梦想付出99%的努力也不是毫无疑义，万一有志同道合的伙伴加入了呢
