我的DIY车床以开始

诚信立足

佛珠缘001 发表于 2015-4-26 23:48
; n+ f, O4 J* t8 u8 p7 E1 m$ T, `2 y3 b哦，谢谢，我用不着能些木头。我主要玩的是老料。紫檀，黄花梨的。

哪有黄花梨？

佛珠缘001

诚信立足 发表于 2015-4-26 23:49
. r/ E$ Z9 o, D1 {9 D$ W, |- @哪有黄花梨？

$ U$ ~, @7 o2 Q6 j都是我10几年前在古玩市场买的，散了的老家具。
  @3 U5 J( G7 }: U7 i

佛珠缘001

今天就接线用了一下午，本来计划今晚上段视频，让大家看看我的车床自动走刀。太晚了光线太差所以就没拍。明天拍了再上传吧。

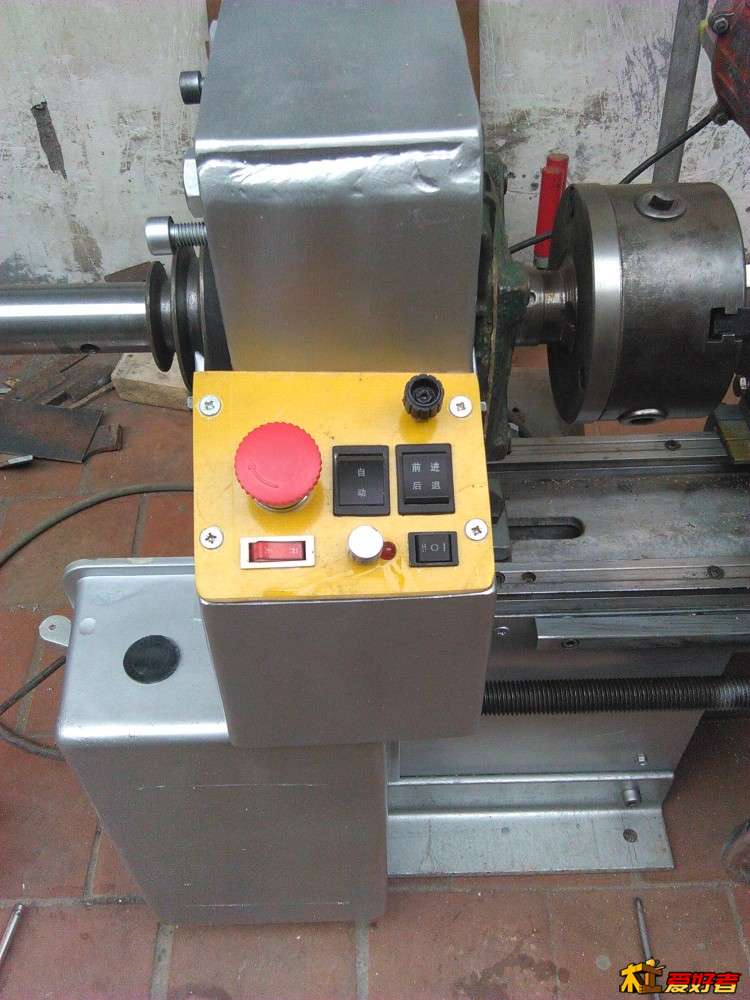

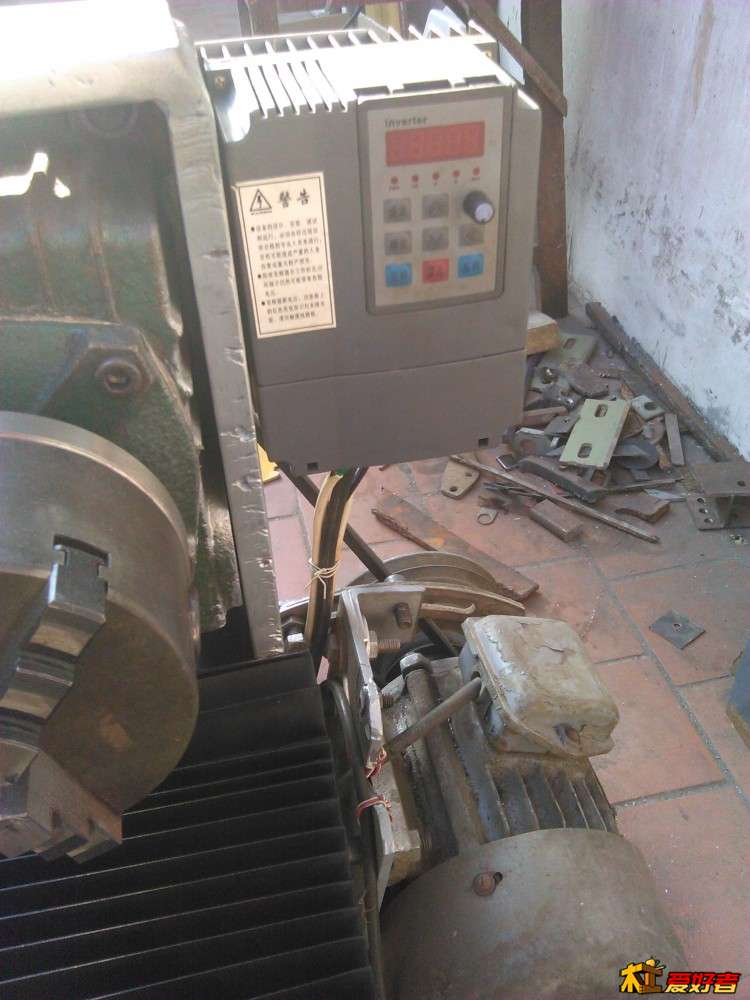

变频器用的是外部控制，正转，反转，调速。自动走刀用的汽车雨刷器电机。12V30W,电源用的12V5A的开关电源，用

PWM直流电机调速器6V12V24V 3A调速开关 正反转 开关功能1203BB

七县区

哈哈，刚细看了一下，你这离远处看好像西藏铁路大桥

佛珠缘001

七县区 发表于 2015-4-28 15:55
0 X% d7 X3 ^1 A) I哈哈，刚细看了一下，你这离远处看好像西藏铁路大桥

. d9 k- h7 V7 D8 S* l( j你的比喻太夸张了。

七县区

佛珠缘001 发表于 2015-4-22 23:00
9 A. g4 Z" O! T, `, Q今天把尾坐调试好了。

  Y6 T' S6 ]# z1 Z这个丝杠你用的什么进给方法
2 o; w3 }( e* m

佛珠缘001

七县区 发表于 2015-4-28 23:21
这个丝杠你用的什么进给方法

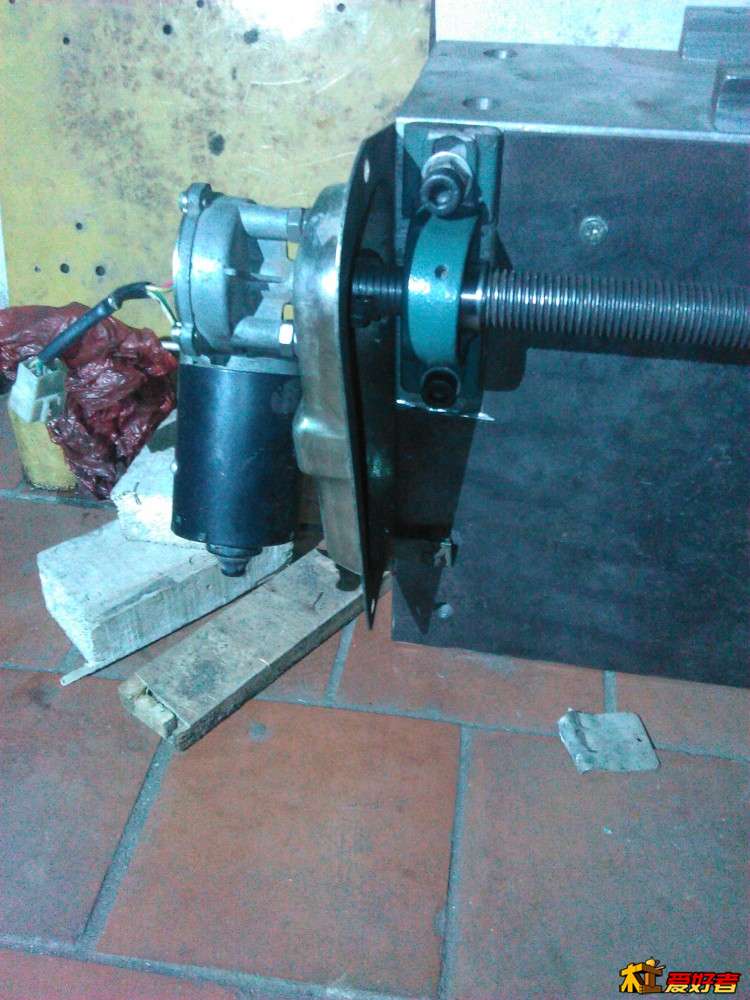

自动走刀用的汽车雨刷器电机。12V30W,电源用的12V5A的开关电源，用
+ @/ J* t& |# C+ q" A; {
7 D- W4 b. T. A3 W5 APWM直流电机调速器6V12V24V 3A调速开关 正反转 开关功能1203BB

佛珠缘001

七县区 发表于 2015-4-28 23:21
这个丝杠你用的什么进给方法

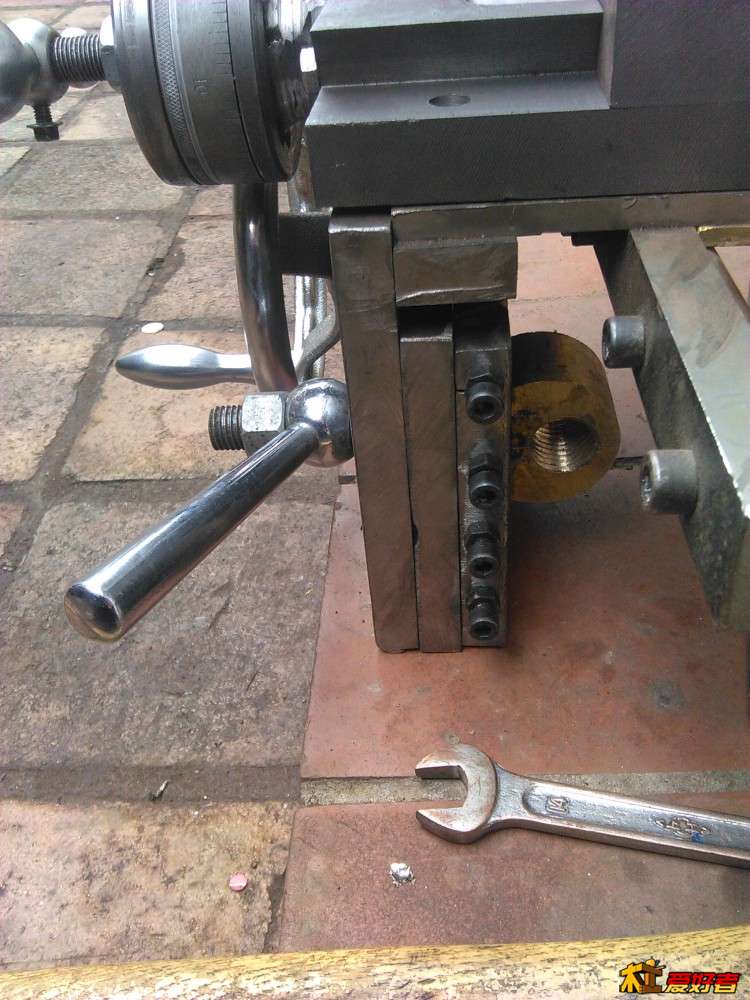

, Z6 l9 i5 K* r" z0 J这是丝杠的开合螺母。

七县区

佛珠缘001 发表于 2015-4-28 23:40
这是丝杠的开合螺母。

谢了。我也开始计划组装了。估计五一后零件到家。开始了一个烧钱活动。

佛珠缘001

七县区 发表于 2015-4-29 16:13
谢了。我也开始计划组装了。估计五一后零件到家。开始了一个烧钱活动。

( F4 l: p; j0 @% b1 K0 U, L$ F+ f& h朋友DIY玩的是一种乐趣，祝你早日成功。

ccaq

请楼主讲一下铜条夹紧导轨这部分的结构，铜条上要攻几个丝,看你那个好象都攻丝了，谢谢
( |6 y4 `; m- u. p% p5 p

佛珠缘001

ccaq 发表于 2015-4-29 20:11
请楼主讲一下铜条夹紧导轨这部分的结构，铜条上要攻几个丝,看你那个好象都攻丝了，谢谢

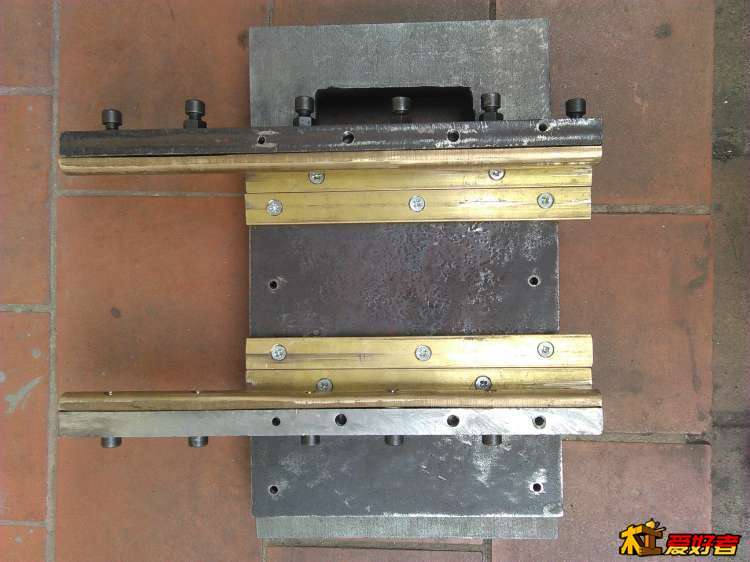

: I- V8 `6 N. z7 ~. ^" h中间4个是预紧的，两边的两个是在铜条上攻的丝。铜条是盲孔，螺丝要长一点上紧后能在铁条上滑动，铁条上没丝。目的不让铜条脱落。
+ \0 |6 Q8 C8 R$ E8 ]

佛珠缘001

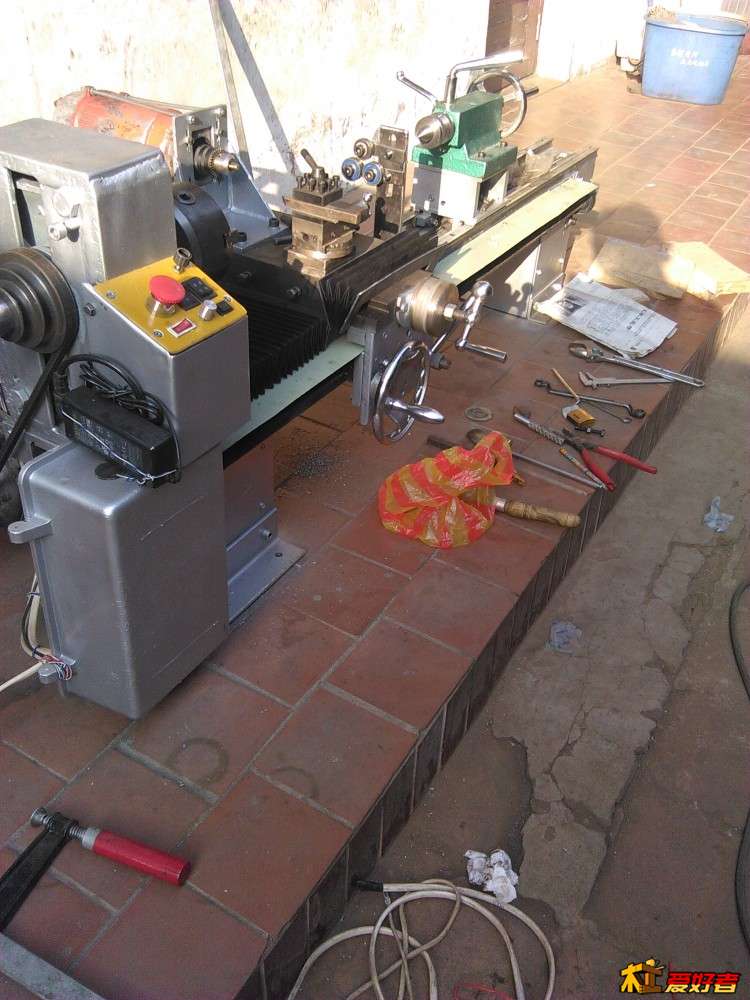

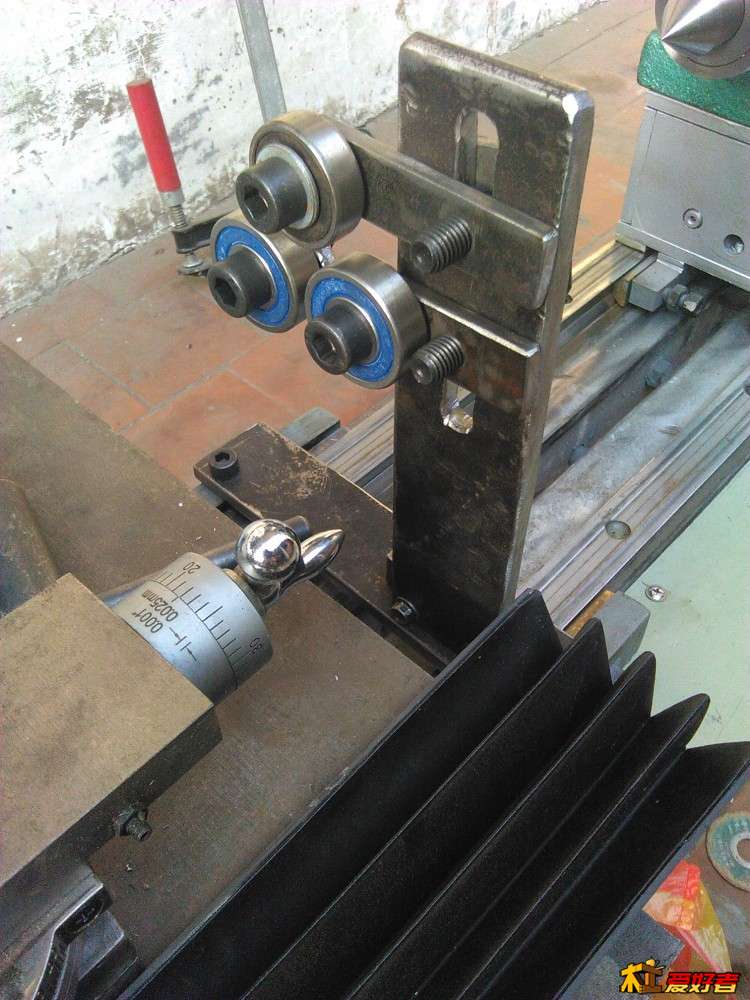

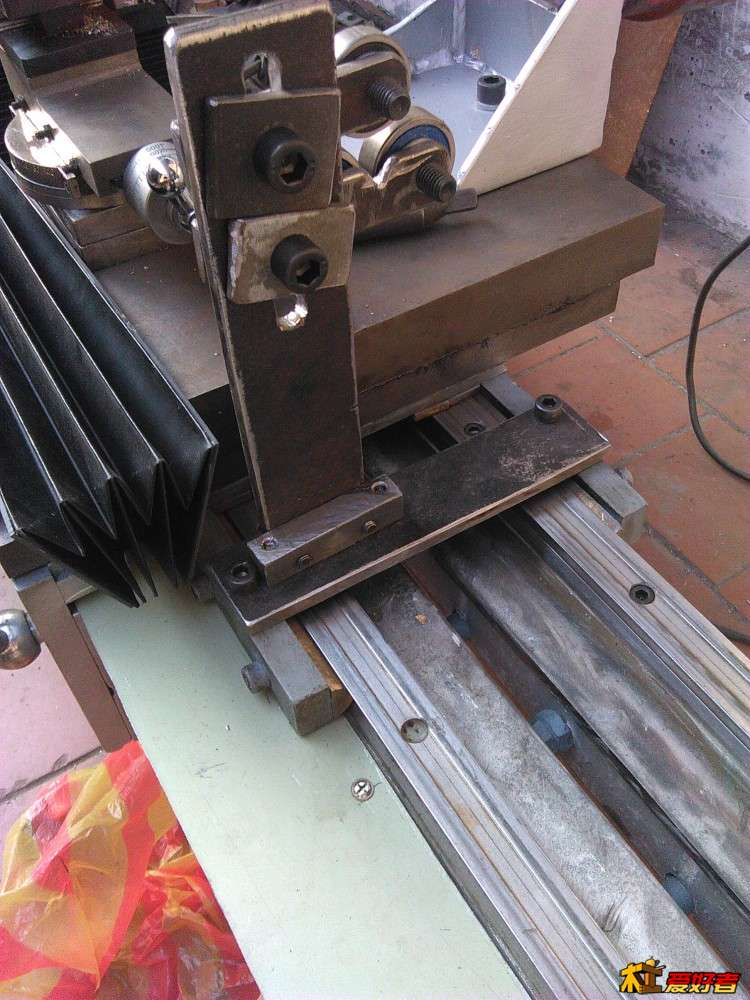

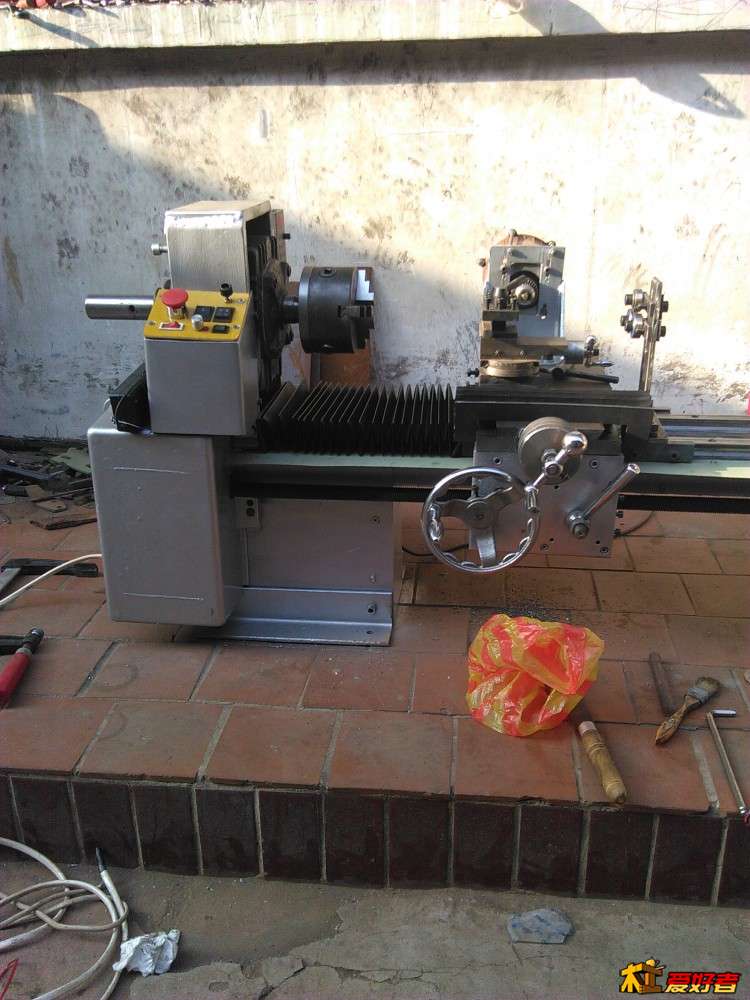

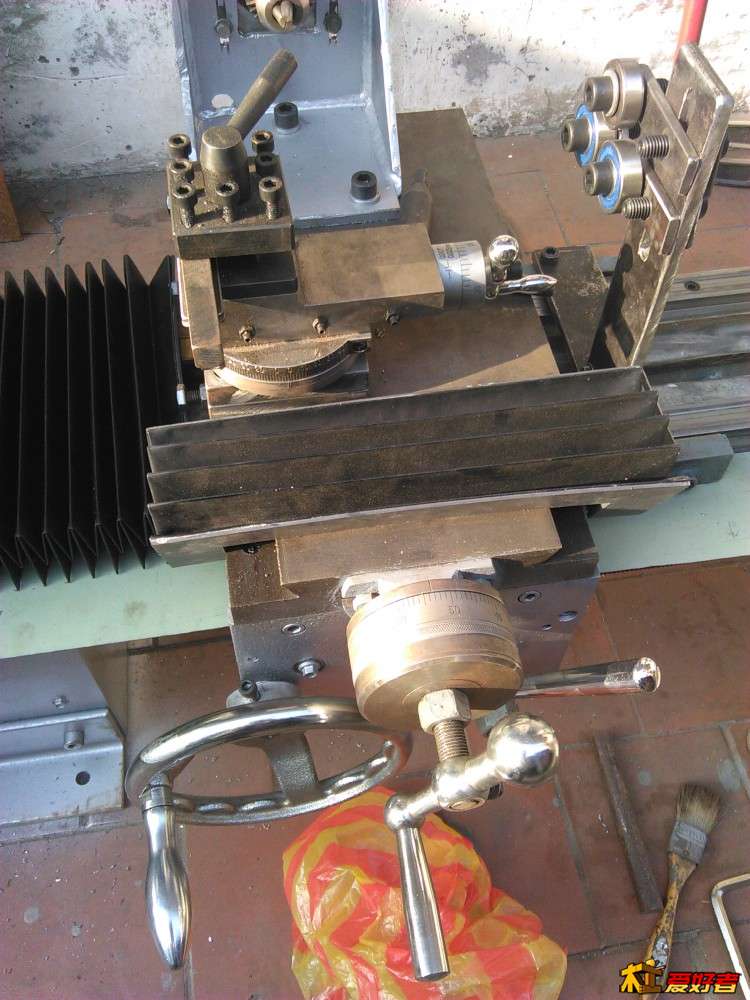

今天总算完成了，做了一个中心支架，把丝杠上了一个当尘板，轨道上中拖板也做了一个当尘板。

佛珠缘001

我怎么视频上传不了啊
% v$ R# _, b# z

佛珠缘001

佛珠缘001 发表于 2015-4-29 23:20
, i4 M; `9 A: z5 S' A! l8 B/ [我怎么视频上传不了啊

9 a, a7 W, G+ i! `5 c本来想上传一段视频的怎么也上传不了啊，有懂得能交流一下吗，一点视频就提示请输入视频地址。
