关于雕刻机龙门太高导致刀头挨不到台面的问题，麻烦懂雕刻机的大侠指进来指点迷津！~~

lidewu · 发表于 2015-2-3 00:22:32

和我的一样，牛顿的

lidewu · 发表于 2015-2-3 00:25:18

我是把z轴调到最低，下面的防尘罩取了

40560335 · 发表于 2015-2-3 01:09:15

lidewu 发表于 2015-2-3 00:254 `* }+ i, C. f! d, r. \, L B: m+ Q
我是把z轴调到最低，下面的防尘罩取了

意思就是在我发的图片的基础上，再把主轴往下调，这样可以降低主轴高度20-30mm，然后取掉Z轴防尘罩，又可以降低20mm，是个不错的办法，但是我觉得这样做是不是有点违背设计的初衷了？主轴本来就已经很靠下了，缺少了不少刚性，又取掉了防尘罩使用，那么我买这个带防尘罩的机子意义还何在呢，您说是嘛！~

中林豪 · 发表于 2015-2-3 09:05:37

和楼主一样的问题，希望楼主找到好的方法，我的要求不高所以只加了木板

中林豪 · 发表于 2015-2-3 09:54:58

楼主雕PCB板要相当的平，因为我给别人苹果机后面刻过字，

40560335 · 发表于 2015-2-3 12:42:33

本帖最后由 40560335 于 2015-2-3 12:45 编辑

中林豪发表于 2015-2-3 09:54( @8 y7 p2 z: L& c, V, G6 M# m$ p) `
楼主雕PCB板要相当的平，因为我给别人苹果机后面刻过字，

是啊，不过这个好说，自宫一刀的事，关键是如何解决台面高度还不缩小台面尺寸的问题，看来他的机器设计有缺陷的，或者好歹也在宝贝说明里给大家说下啊，也不吭气，机器买回来半个多月了啥都干不了。。。想弄个Z轴加长滑板，卖家说只能年后了。。。崩溃

顺便请教下，你管子里绿色的是什么液体？

sunkun0755 · 发表于 2015-2-3 13:03:52

看你主轴还可以往下装的啊

能斧 · 发表于 2015-2-3 13:40:10

40560335 发表于 2015-2-1 08:286 ?" m. |/ g7 B
请教用平口钳应该如何加持那仅有1mm的PCB板？

pcb低下加块一样大小的铁板

40560335 · 发表于 2015-2-3 15:23:32

sunkun0755 发表于 2015-2-3 13:03( g; {3 g/ t( l& y3 ~
看你主轴还可以往下装的啊

刚去量了下，，就算往下装也只能再往下2cm了，意义不大，而且这样做有失刚性吧，挺长一个主轴电机，抓着最头头。。。

40560335 · 发表于 2015-2-3 15:27:23

能斧发表于 2015-2-3 13:40, Y) R) f+ }: m/ Y
pcb低下加块一样大小的铁板

这倒是个临时的好办法，开始也想到过，但是我最终的意愿还是想在升高60mm基础上让台面也尽量大一些，因为我不一定只加工小小的PCB板。

40560335 · 发表于 2015-2-3 18:12:38

中林豪发表于 2015-2-3 09:059 u, r# Q5 P& a
和楼主一样的问题，希望楼主找到好的方法，我的要求不高所以只加了木板

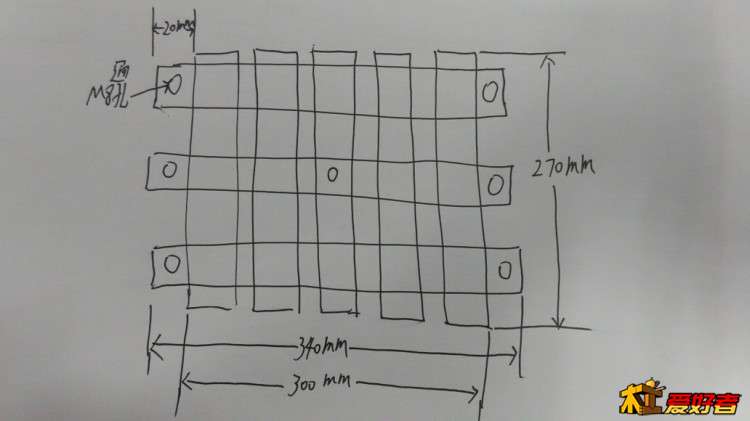

目前解决方法如上图：
竖着的5条为1560铝型材，因为T型台面不包含水槽长度为340mm，5条刚好宽300mm，这样T型台两边可以各多出20mm；横着的3条龙骨为5050铝型材，长度为340mm，这样刚好比5条1560长出来40mm，一边各留20mm打个M8螺丝孔固定在T型台上，已经下单定做了，全部价格为207元。

sunkun0755 · 发表于 2015-2-3 19:05:38

上ab轴后就安逸哦，这样设计目的不是为哦3轴，如果要干平面活，加板，再低加个木箱子，铣平。

木木铺 · 发表于 2015-2-3 19:12:22

40560335 发表于 2015-2-3 18:12
. T2 U) N* F6 U. Q- K8 F目前解决方法如上图：' [* B1 k+ p$ K
竖着的5条为1560铝型材，因为T型台面不包含水槽长度为340mm，5条刚好宽300mm ...

呵能联想到你5个人搬进4楼的样子，，我当时是6个人未拆木包装上3楼休息4次，你坑定也未拆包装吧一旦拆了没地方搭手，老爽了，完了6个人搓一顿！这机架原本出的是光轴机设计后期改成方轨的尺寸上比光轴是有出入，我也给他做了底座，，真是爱屋及乌啊主子NB 奴才也势力了奴才底座都配成铝型材的 4080加厚，真心贵！

40560335 · 发表于 2015-2-3 20:35:55

木木铺发表于 2015-2-3 19:12
. j+ J% R. d( L; Z" k x$ g; @: G呵能联想到你5个人搬进4楼的样子，，我当时是6个人未拆木包装上3楼休息4次，你坑定也未拆包装吧一旦 ...

我低估了这货的重量和体积，叫了个小面包去取货了，结果上面木架太大，就拆了只留了个底部木架抬上车了，当时木架底部已经被夹断了一根龙骨来了，拉到楼下后由于楼道窄，又怕木架底撑不住，所以就直接抬机器上楼的。。。

貌似你也是这机器？你所谓的底座是说加高用的台面？还是雕刻机的底座？

点点点... · 发表于 2015-2-3 20:42:13

同学习，方法总会有的
