关于雕刻机龙门太高导致刀头挨不到台面的问题，麻烦懂雕刻机的大侠指进来指点迷津！~~

偷闲居士

http://www.zuojiaju.com/thread-305993-1-1.html
帖中第4图的蛤蟆夹就是用方形螺丝帽连接来固定的。

打酱油的陆仁贾

40560335 发表于 2015-2-1 10:02
1 e/ ^7 C& Z+ i; e4 O; N铝型材都很薄，没办法满足我垫高60mm的需求哇。。。

有6090 60120的铝型材 厚度60 宽90/120

yuxueyou

是用来雕PCB的吗 如果是建议做PCB别用雕刻机 用A4纸做热转印比雕刻的要好得多

林大夫

要用80直径的1500主轴就用er16夹头的，这种er11的所谓1500瓦进货比800w加长4轴承的主轴都便宜，你换er16的主轴长50mm长度就够了，大概有300多的差价

jp7812000

别的不问我只想问下你是怎么抬到家去的花多钱抬的
1 c0 _( e  N9 F+ a

40560335

偷闲居士 发表于 2015-2-2 08:46
http://www.zuojiaju.com/thread-305993-1-1.html
帖中第4图的蛤蟆夹就是用方形螺丝帽连接来固定的。

您这办法不错，昨天想了半天也没想到还能从铝型材侧面压！~
" l8 m9 ~: P1 L/ A$ t: M

overcool

加个台钳就好了。

40560335

jp7812000 发表于 2015-2-2 13:16
别的不问我只想问下你是怎么抬到家去的花多钱抬的

德邦物流费用493元，车费便宜，从物流到单位门口面包车只要50元，让他帮我搬上楼一共给他100元，但是我低估了190KG的重量，俩人根本抬不动啊，到了单位门口叫了门卫师傅、跑门口叫了俩修车的小伙，连我带司机一共5个人，中间歇了10来次才弄到4楼了。。。
- g4 Y- [, R2 Y2 Y( O& h

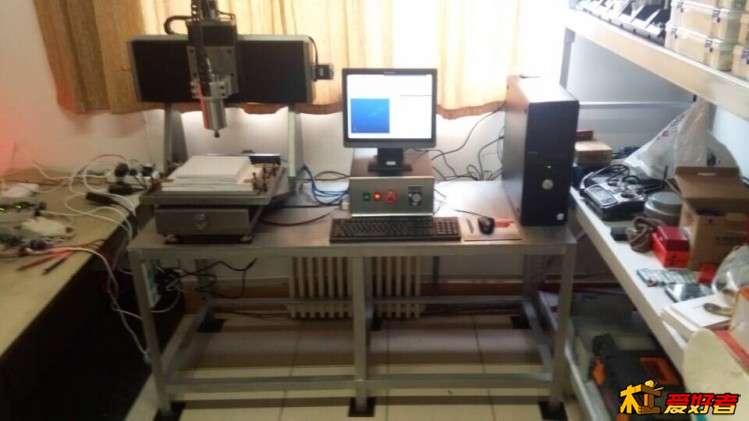

! q' @" U1 Q1 ~+ R" E2 K8 M然后又做了个工作台花了500元。。。40号角铁+5mm钢板，玩着玩意可真是费钱啊。

40560335

overcool 发表于 2015-2-2 13:50
/ R$ R8 b: E/ D# B加个台钳就好了。

% q' C- {( b# `' [7 g看您那个台钳了，做工用料确实不错，但是问题是如何夹PCB板呢？

40560335

林大夫 发表于 2015-2-2 12:55
要用80直径的1500主轴就用er16夹头的，这种er11的所谓1500瓦进货比800w加长4轴承的主轴都便宜，你换er16的 ...

6 Z. K5 _8 o- j0 S5 s感谢林大夫大驾光临，在5IMX见识过您的PVC雕刻机，哈哈，本来说买您的机器呢，超喜欢你那个防尘罩，设计的非常不错，但是无奈Z轴行程小所以。。。

顺便请教下，见您在某帖子说道双面布基胶带，结果我某宝搜了下，选了个3M的，结果回来才发现买成了单面的，刚看某宝评价粘上去撕都撕不掉，我是用来粘PCB到台面雕刻用的，会不会雕刻完撕不掉了？顺便麻烦PM个您经常用的双面布基胶带的地址，谢谢！~

白沙烟

最简单的做法，再买个同尺寸的主轴座，并排一起固定好，主轴上下可以调节。

40560335

白沙烟 发表于 2015-2-2 19:54
, T) T7 ^3 W2 y1 O& H( U6 Z' R- L6 w最简单的做法，再买个同尺寸的主轴座，并排一起固定好，主轴上下可以调节。

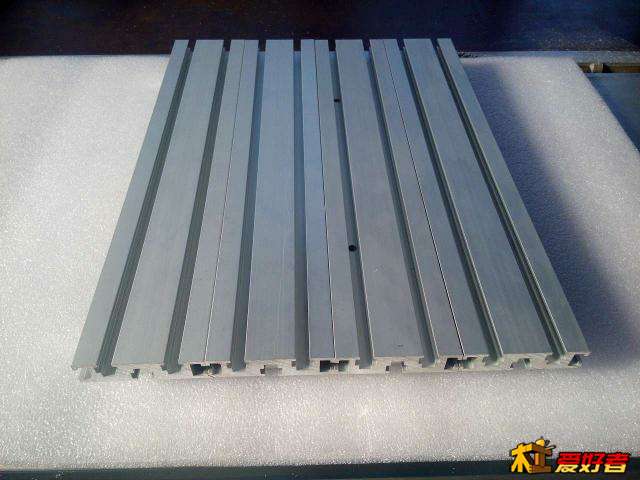

/ L! x* B5 D4 W* ~# g开始也是这么想的，无奈卖家说年前没时间，要等到年后了，问题这么久的时间我不能干等啊，看来只能自己动手丰衣足食了，无奈自己又是个机械白痴，知道铝型材可以垫高，但是不知道应该如何连接起来，找了家卖铝型材的，可以零切+加工打眼什么的，我把我的想法告诉了卖家，卖家给出了这样的方案，已准备采纳了！~
+ H2 q6 R! m1 P9 u
$ y8 \! U; S, }2 w/ T+ F" n; @7 U
8 _. M% N4 J5 [0 A0 P- K. G* H

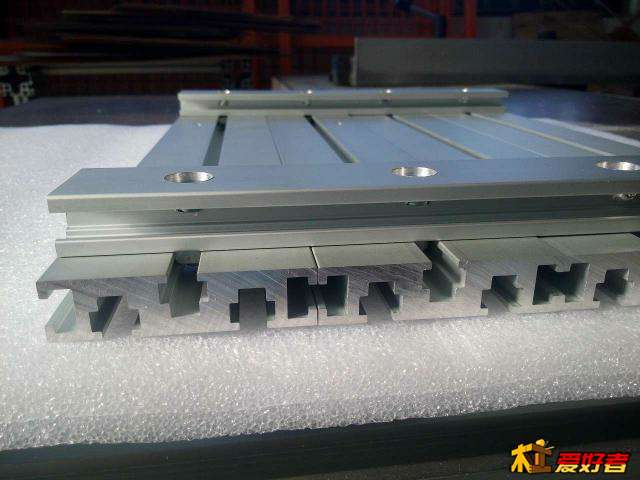

让卖家再中间再加一条铝型材，然后整个台面打5个孔用T型螺母固定在原台面上。

* m. R: T/ C% |' r( a* b

dong2c

接刀杆

40560335

dong2c 发表于 2015-2-2 21:58
( @& ^2 p- q8 a; r" U接刀杆

不好，会导致电机主轴弯曲！~
7 y; j8 R' l  t; @1 E6 K" w

hemingxu

主轴降的够低了，加高平白吧。做快10-15的铝板或亚克力。或者Z轴加长。普通玩就垫高吧，没办法
