自制推台锯开工

九流文化 · 发表于 2015-2-4 21:37:20

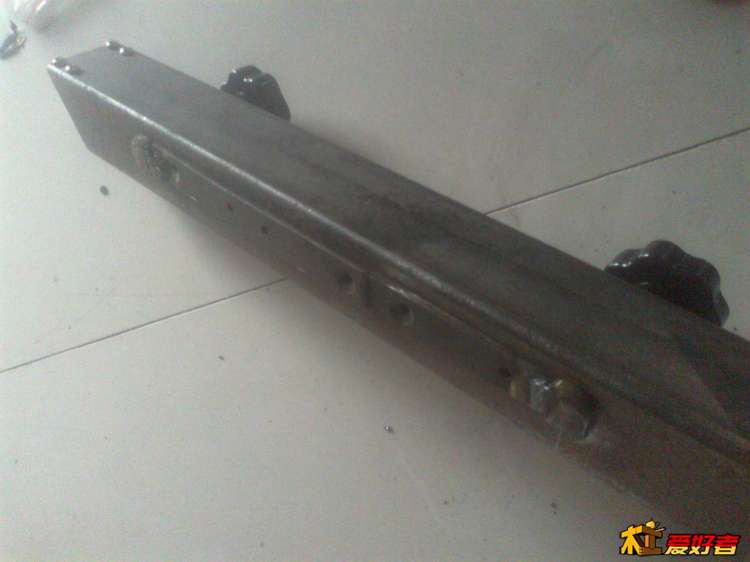

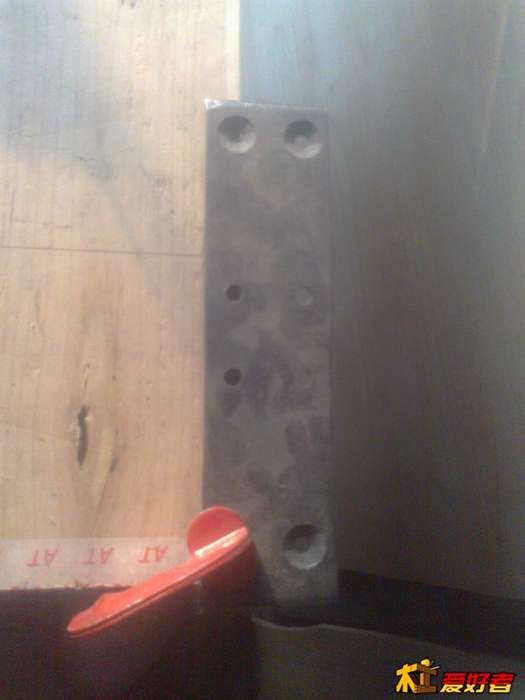

两个T型螺丝用一块铁板锯了两半连起来

铝合金靠山锁定装置

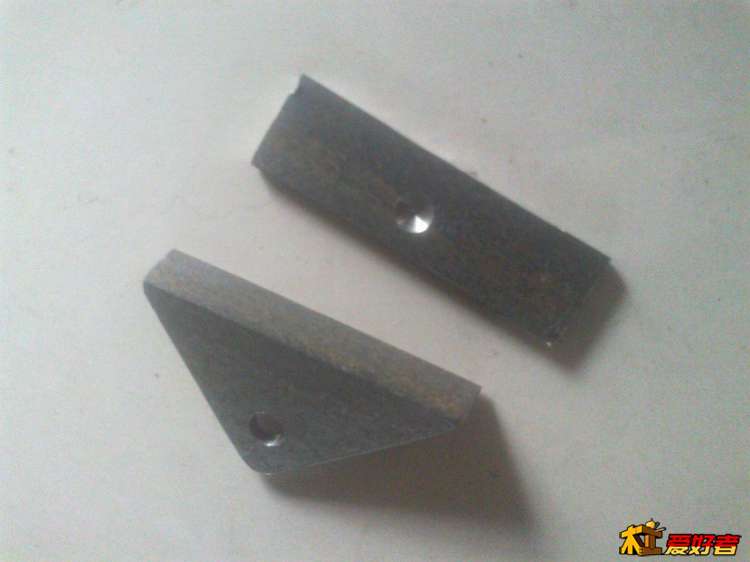

靠山也算是T型吧，一头长一头短点，滑动部分用的5*5的角钢，25公分长，直接和方管接触，没有减磨措施，偏心轮比较难制作，就用个简单的，螺丝顶。焊架子切45度角剩下的一块下脚料用上了，钻一个10毫米的通孔和一个盲孔。

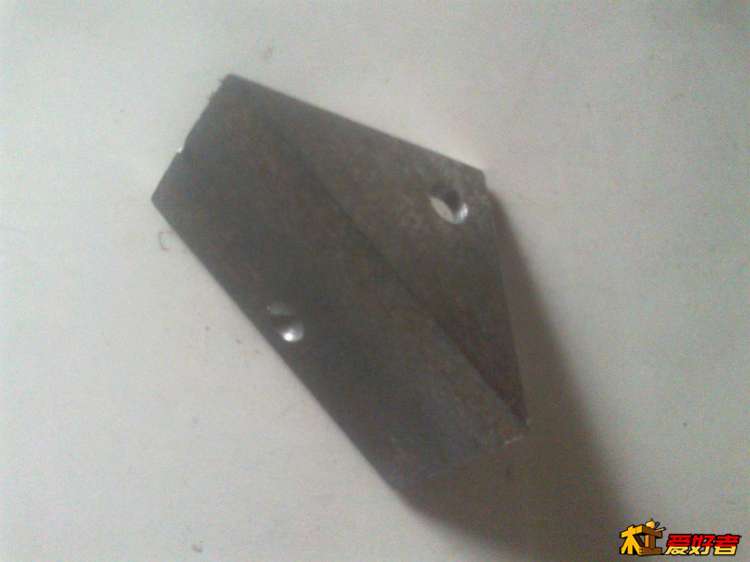

角磨机切开，一半和角钢焊一起，一半就当夹紧压片了

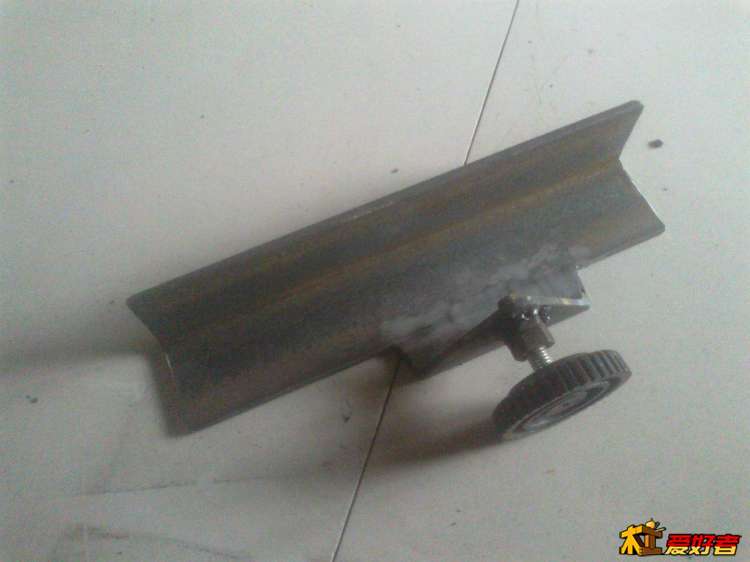

锁定装置，手轮是破沙发上拆的调整脚钉。

九流文化 · 发表于 2015-2-4 22:26:28

整个靠山焊好后，靠山方管比台锯台面低15毫米，上面的方管和角钢之间用一个10毫米的内六角扳手垫起来焊的。

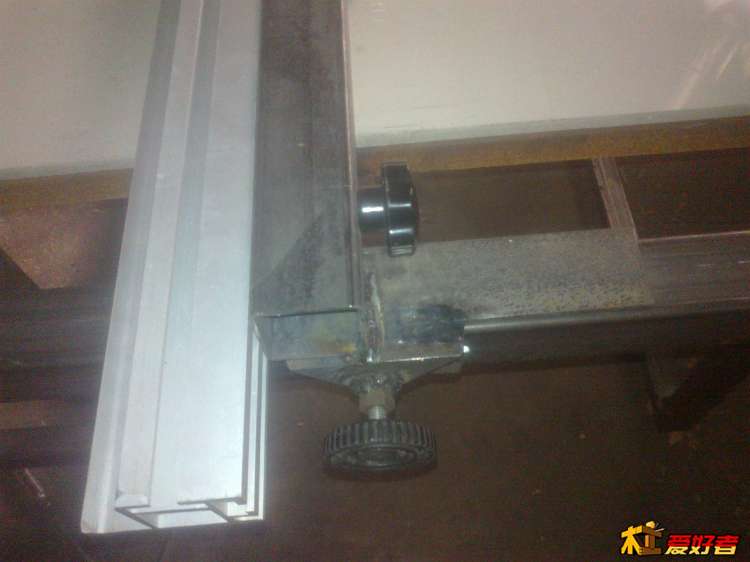

安装好看看，铝合金是裁板锯上的，买锯体的时候一同买的，150元。

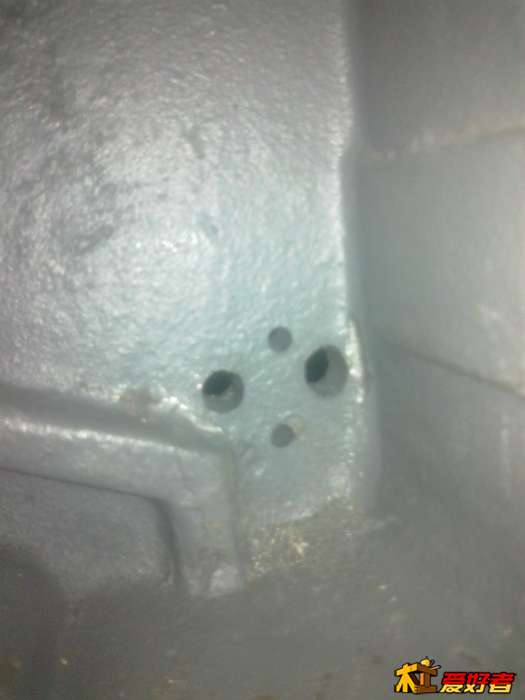

然后开始粗略调整，主要是验证设计思路和制作工艺，因为还要刷油漆的，上面有些螺丝也是随便找的，试装一下，最后大部分都得换成高强度的，没必要调的太精确。调整中主要的问题是45度显示不准确，45度手轮也是锯体上带的，中间带个重力式表盘，看着有点高科技，可这个做的准确的很少，主要是调整丝杠要精确，丝杠螺母的安装位置与回转中心轴的距离得固定才行，要做好也不难，关键是工厂没有人会用心做好，试了一下手轮得多转3圈才能到45度，也就是螺母安的太低了。这重新计算调整，表面比率75倍，调整用的直径20的T型丝杠，导程4毫米，0度到45度转75圈，丝杠行程300毫米，螺母与回转轴的距离392毫米，量了一下400毫米，也就是说螺母安装孔开低了8毫米，同上的两个孔就是安装螺母座的。

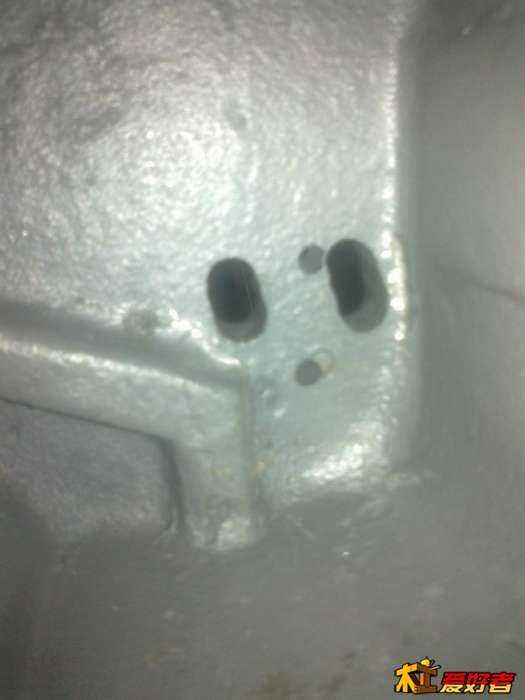

8毫米自己没有重新开孔的能力，只能把圆孔扩成长孔，十几毫米厚的铸铁板，小挫刀挫了一会太慢，拿曲线锯安的钢锯条锯，最后用挫刀修，折腾大半天总算成功了，累死了，今天就到此为止

＠小城 · 发表于 2015-2-4 22:36:02

成全起来要多少钱

九流文化 · 发表于 2015-2-4 23:19:39

章小鱼发表于 2015-2-4 19:53
3 p: w# t9 H6 G都是狠人！楼主你妈妈喊你回家上图拉

谢谢帮顶，上图比干活还费劲。

九流文化 · 发表于 2015-2-4 23:31:26

＠小城发表于 2015-2-4 22:36
# f2 Q+ R9 K- _) W9 x成全起来要多少钱

估计四千左右，现在为止大项:锯体1800，电动机460，钢材387还剩好多，其它大部分基本没花钱，还差推台和电控。

cctvcctv · 发表于 2015-2-5 00:06:40

本帖最后由 cctvcctv 于 2015-2-5 00:08 编辑

一看这焊缝,太粗了!
一是,焊口没有处理,直接就开焊了.焊接前应该好好打磨一下焊口.因为钢管表面存在有一层氧化皮,如果没有清理干净,容易造成虚焊.
二是,焊接时电流及焊条选择得太大了,焊接的变形肯定大.选择好合适的焊条及电流,焊接出来的焊缝堆积量不应该这么大才对.

kexin908 · 发表于 2015-2-5 01:02:27

坐等成品。。。早点上完图啊。

＠小城 · 发表于 2015-2-5 03:52:06

九流文化发表于 2015-2-4 23:31 Z+ f: z5 [' B
估计四千左右，现在为止大项:锯体1800，电动机460，钢材387还剩好多，其它大部分基本没花钱，还差推台和 ...

4000多，还有没算的，不如直接购台成品啦

九流文化 · 发表于 2015-2-5 07:57:27

cctvcctv 发表于 2015-2-5 00:06
8 \+ t, i" W; A8 e( H一看这焊缝,太粗了!. ^- x. o: `; p
一是,焊口没有处理,直接就开焊了.焊接前应该好好打磨一下焊口.因为钢管表面存在 ...

行家啊，焊缝确实没有处理，焊条也是以前干活剩的，3.2的而且质量好像不咋样，又放好长时间了，自己也不是专业焊工，就不要求太完美了，能结实就行，好多工业机械连我这样的都比不上。

九流文化 · 发表于 2015-2-5 08:19:20

＠小城发表于 2015-2-5 03:521 n2 N% g% U$ ?. A0 `( q4 D2 b
4000多，还有没算的，不如直接购台成品啦

这在可接受范围内，当时也考虑过钢市的，最早三千六多点，等我要买了他涨到四千多了，我这开始做了他又全场八折，这无缘啊。自己做的比较适合自己，有用的认真做好，没用的干脆不考虑，不像成品台锯，贵的买不起，便宜的没法用，有些基本功能都不好用，还得花钱去改造，有些配置不实用，丢了又可惜，也是白花钱。现在的目标就是精密推台锯，和七千的比咱比他精密，和一万四的比咱比他便宜，哈哈！求个心理安慰！

hurdy · 发表于 2015-3-2 15:04:59

佩服佩服！焊工一直没练成，自打上次被照了眼，疼了几天，就放弃了

yinyindc · 发表于 2015-4-19 22:21:51

和七千的比咱比他精密，和一万四的比咱比他便宜。真正行家，懂货

zcy1352 · 发表于 2015-4-19 23:07:19

你有费的这事不如去干活赚钱买台成品拉倒

lz21030121 · 发表于 2015-5-20 01:56:49

后面呢？推台部分。。。

木头木123 · 发表于 2015-5-20 16:58:27

坐在地板上看帖子，自己焊的焊接架子？？
