自制推台锯开工

木木在成都

关注···慢慢等··我不急··反正我做东西就是拖拖拉拉的··哈哈哈·天生慢性子···我做个车床和台锯··块2个月了· ·都是半成品···嘿嘿

cmarket5188

继续关注

勇敢闯

顶一个，我过几天我也弄一个推台锯
% C) q7 Z3 i7 f. O. k

灬汃汾醉灬

占楼等更新

木悦

围观围观

摸着石头过河

万能的木工啊

九流文化

汇报一下这几天的进展，这几天乱七八糟的事挺多的，基本都是早晚的时候干一会，因为光线不行，照片的质量很不尽人意，好多细节我也没照，有需要的话以后天气好了补上。

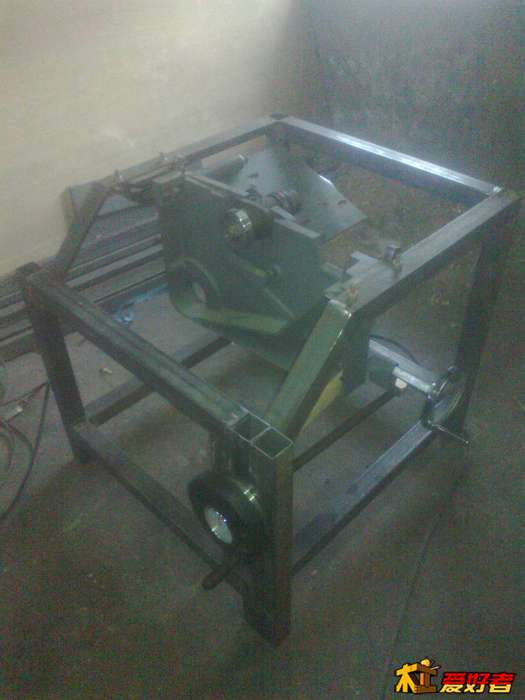

! T2 a; r- m4 }+ Y: h主框架焊完了，把锯体挂上比划比划开45度回转手轮安装孔，刚开始打算开个方孔把安装法兰放进去的

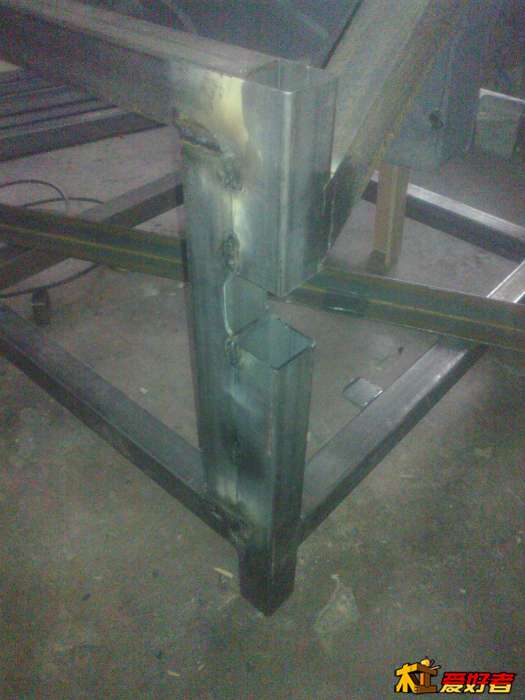

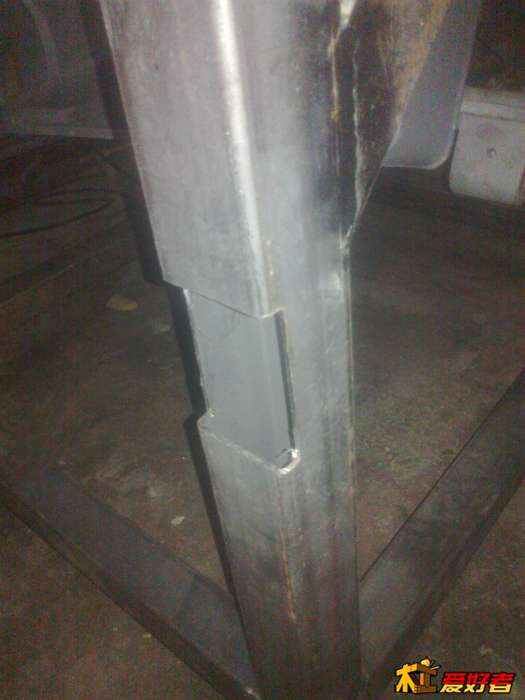

% H& p2 {, h7 J- V* Y/ g, H最后想想三个螺丝只能有一个上到方管上，两边还得焊安装板，内部操作空间也太小不好安装，这个位置的受力也不小，后来干脆在方管的两边各加固一根方管，把中间的一根锯断拿了一块下来，这是焊好一边，锯完了的样子
$ Z* G1 D. S$ o! P$ F

9 R8 P: @( B# h4 ^% C3 E! B另一边也焊上
8 c  T1 n4 L% ]/ S- l" g8 G
4 m$ Z( K* z0 |3 t

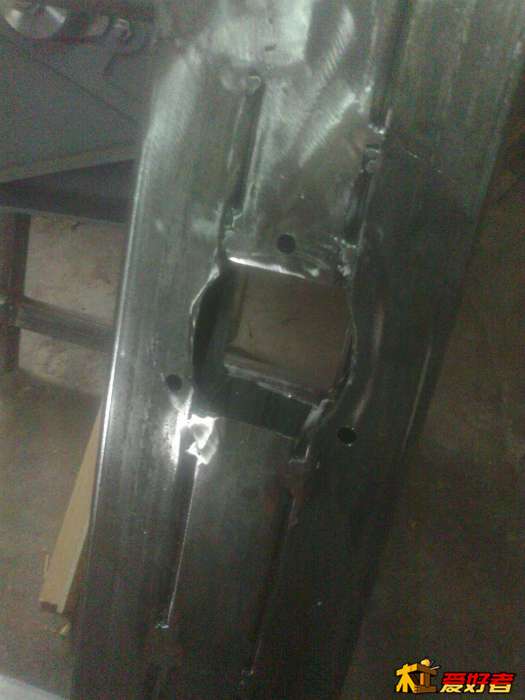

3 f/ h# c5 m* v1 W) A手轮法兰用夹子夹上打螺丝孔


打好的孔

- E5 G7 u  y6 P

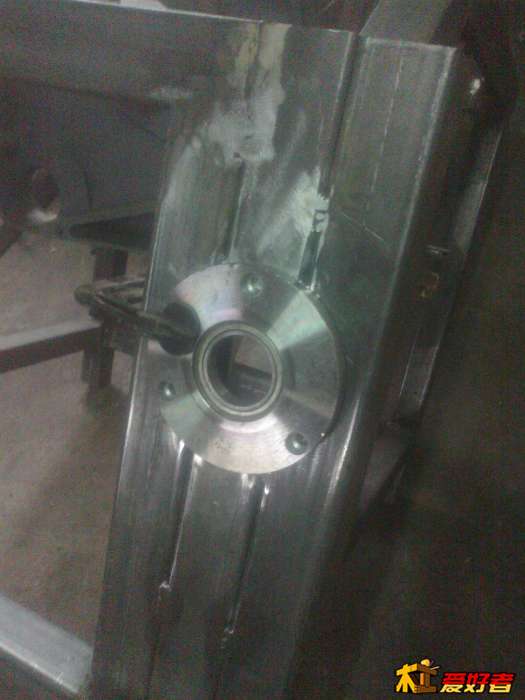

法兰和手轮安上看看整体效果，45度手轮上缺一个内径40的隔套和一个M40的细牙锁定螺母，隔套本想找铁管锯一个，后来找螺丝的时候，无意间从一堆零件里面找出来两个水管活节头的塑料垫片，还有点弹性，套上正好。螺母等整个做的差不多了，统计一下一次性买齐了。
6 d2 Z$ k: U9 W& r# {' a

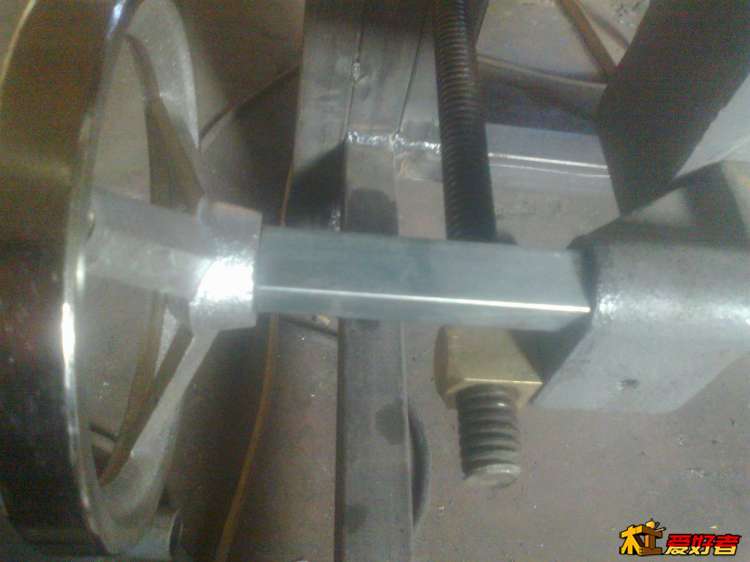

) y+ v1 w" @5 l! V升降手轮是在TB上买的，直径160的铸铁手轮，15块，手柄是死的。手轮和手轮轴座间还有很大一块空间，打算买个压力轴承，后面用内径16的管子隔上，正好有段20的小方管，锯一节套在16的手轮轴上，试了一下升降顺畅，相互摩擦的地方抹点机油更顺畅，得，能用就行。


机电市场买的单相双值电容电动机，2.2KW，2860转，山东威海产的，460块，安在电机安装底板上，底板是设计安4千瓦电机的，4个眼都不对，自己重新钻的眼

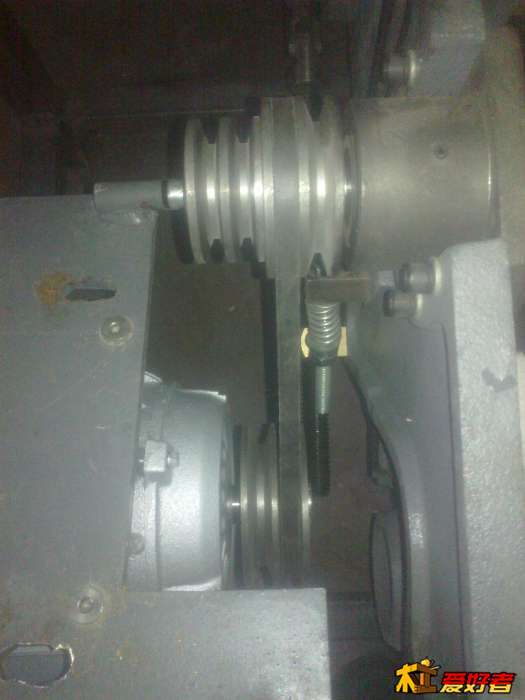

) n& x9 \; o3 W+ M6 Z6 V1 w+ Y买锯体的时候店家送了一个4槽的O型三角皮带轮，内孔28的，电动机的轴伸端直径24，用不上，在当地这小机电市场找不到O型皮带轮，网上的挺贵还要加运费，就买了个直径100的双槽A型轮，15块，挂一根皮带用，安上了开一下机听听动静，没锯片，电机带空锯轴声音和振动还是很满意的

+ f/ [8 B9 |5 H/ `7 @$ [9 z
/ D2 F+ K) e& C5 ]" C到现在就制作到这一步，下午到一正在装修的商场，捡了两块人家拆下来的地板砖，800*800的，想找黑的没有，就白的也行，原来是用玻璃胶粘在石膏板上的，背面还有玻璃胶，回来把胶刮刮焊个架子准备做台面。
8 H1 ^, x* N& V8 C
+ K8 T2 t! E) D. P" J  {# N4 E) p

木木在成都

木木在成都 发表于 2015-1-26 18:50
关注···慢慢等··我不急··反正我做东西就是拖拖拉拉的··哈哈哈·天生慢性子···我做个车床和台锯 ...

被你刺激了·我昨晚上加班·先把小台锯组装了····嘿嘿···

平安居士

好贴啊，点个赞，继续关注

九流文化

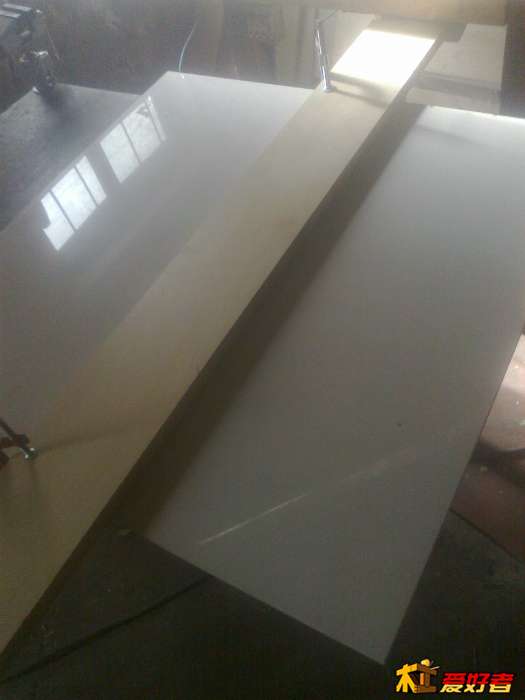

主台面那块设计的800*500的，地板砖800*800的，没有云石机，用玻璃刀划
& s) P0 A4 m6 L- j% b, a1 L4 @
  ]& _: U% N$ z
放地上用板子垫着，脚一踩喀嚓一声，很完美的裂开

6 F5 @4 X3 R! t+ a

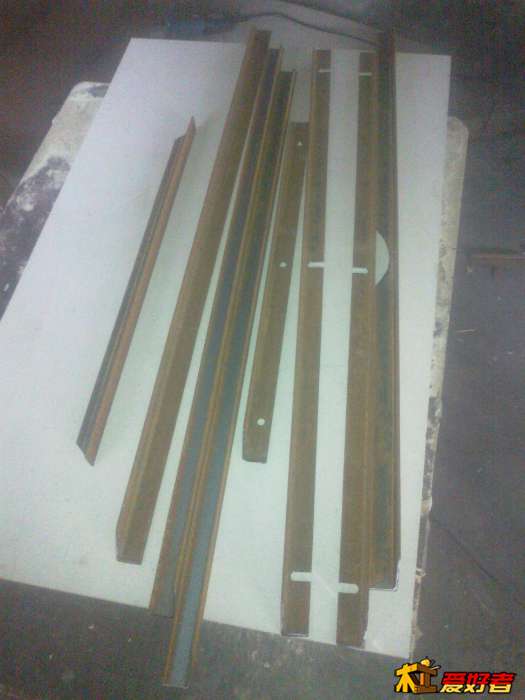

) t* v, w$ [1 k! ]* }下面用25*25的角钢焊个支架加固，也用角磨机下的料，主副台面同时下，连接的口也开好
1 ~/ c2 r2 a6 ]/ w6 v

放在地砖上比划着焊

+ a  O% X( A: E  I0 q

九流文化

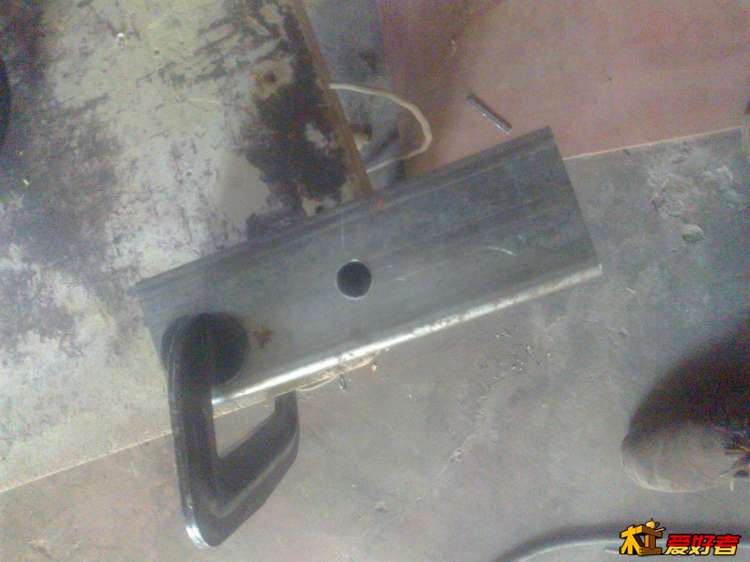

台面支架需要刷油漆，锯片也没有，先做靠山零件，靠山支撑座用5*5的方管切割，两边先开上长孔方便调节，先在中间钻个眼
! T1 _2 j) l+ [  M/ U" L& ^( r
# U6 B5 \8 t3 t4 a# [; v

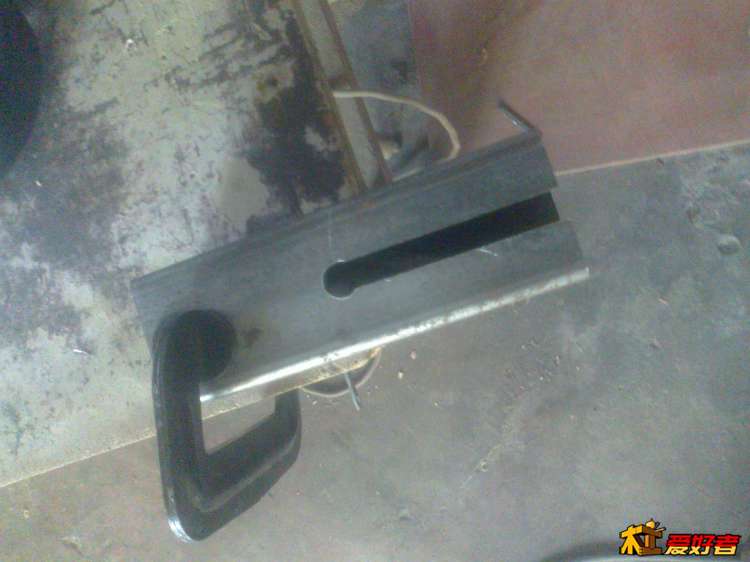

. L5 x, q+ E+ E0 T再用角磨机切出来，从侧面一分为二
1 {& N! M+ U5 ]7 [) R8 @
  \; H# k9 B* ~

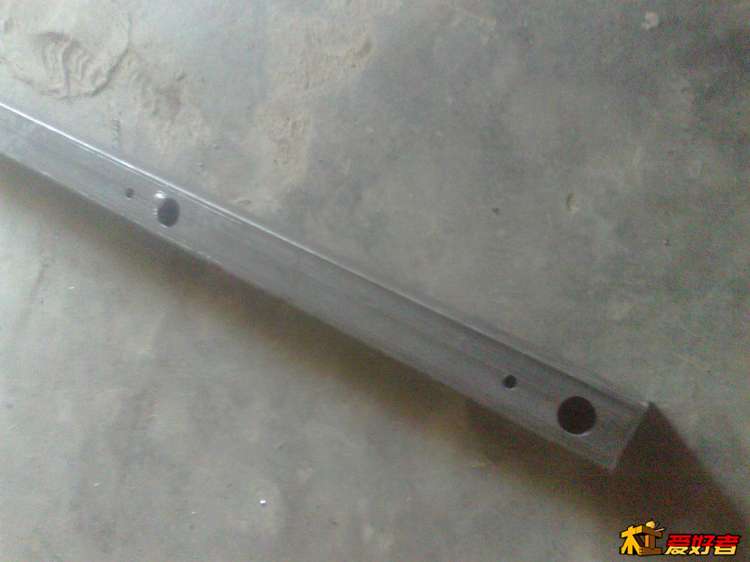

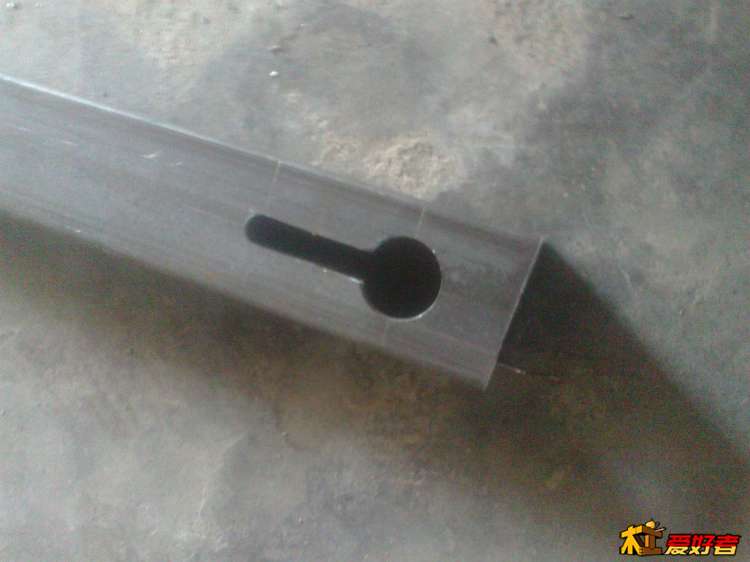

靠山杆也用5*5的方管，暂定一米五长，到时候要长的话可以锯了，短了不行，也得开长孔
! N+ a5 G6 u) T" Q# u1 K. B
小眼是10毫米的，大眼是25毫米的，到时候可以把螺帽从大眼放进去往一边一推方便锁定，一共三个支点。

' w! ~) t/ t& l! u% d

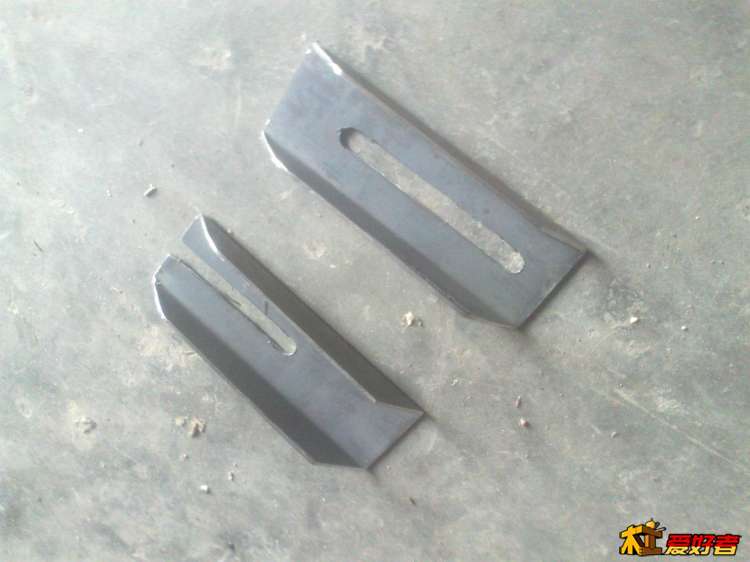

切好的形状
5 ^/ ^8 Q- s! ]


7 D1 c! W# I: |5 ^

九流文化

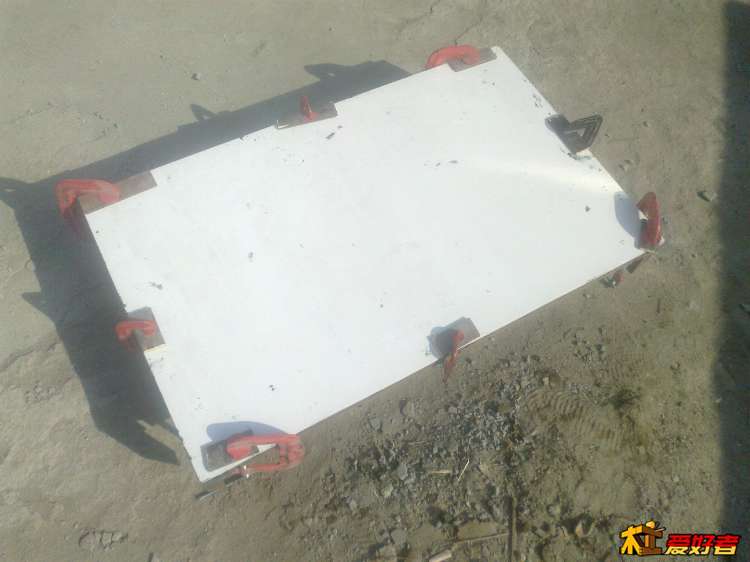

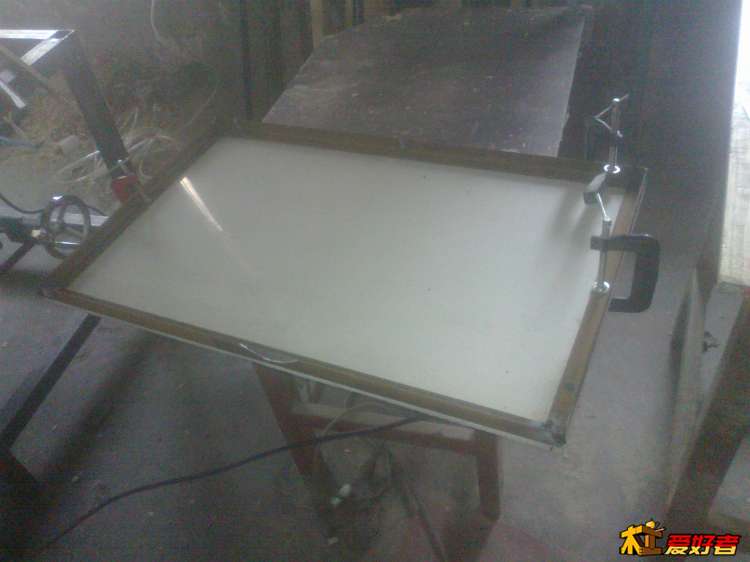

最近的进展很慢，主台面用玻璃胶粘在角钢架子上，用夹子夹着等着胶慢慢干

5 |1 y) M% H( b$ U9 B

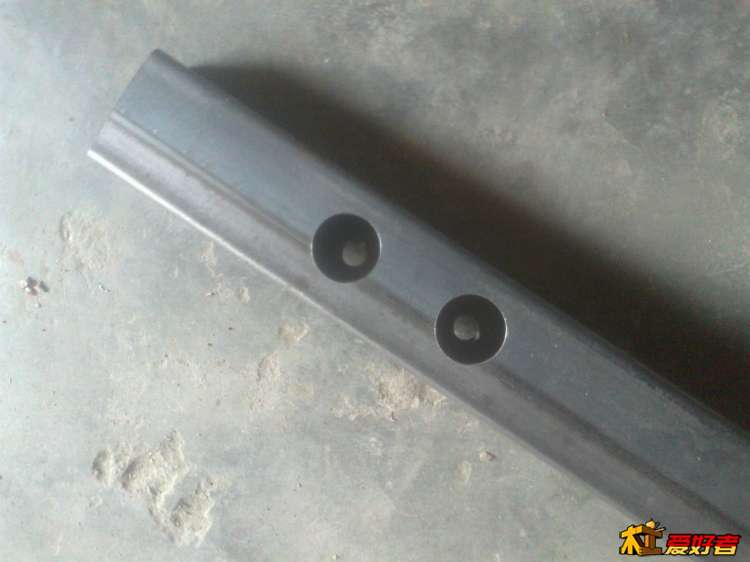

再给副台面做个方框的支腿，用3*5的矩形管，前面的立柱上开两个安装靠山杆安装座的孔，一边25的，一边10的
% W. t7 Z. J( l* Y
' _+ R+ c! J3 t, j1 U

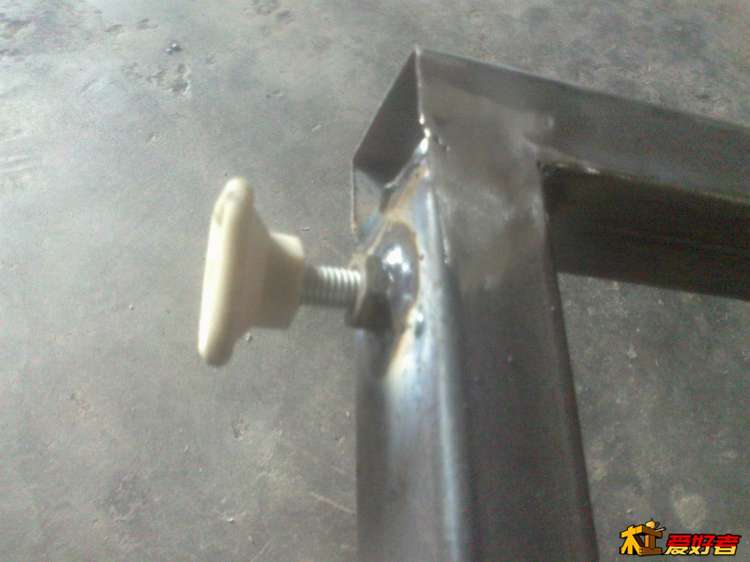

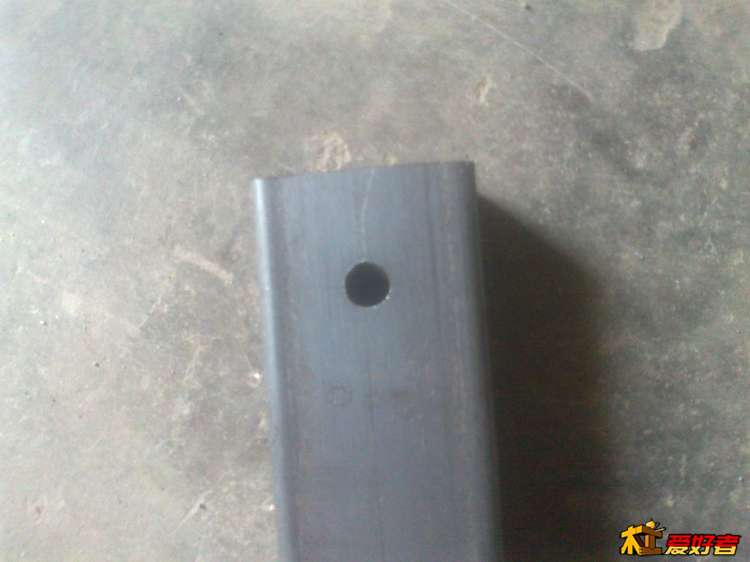

底下一支钻两个10毫米的眼安装可调脚
! b8 [! y6 |4 h& |, D0 A
( m! K+ ~6 u8 J  j9 e/ F
焊一起，可调脚是从个破桌子上拆下来的

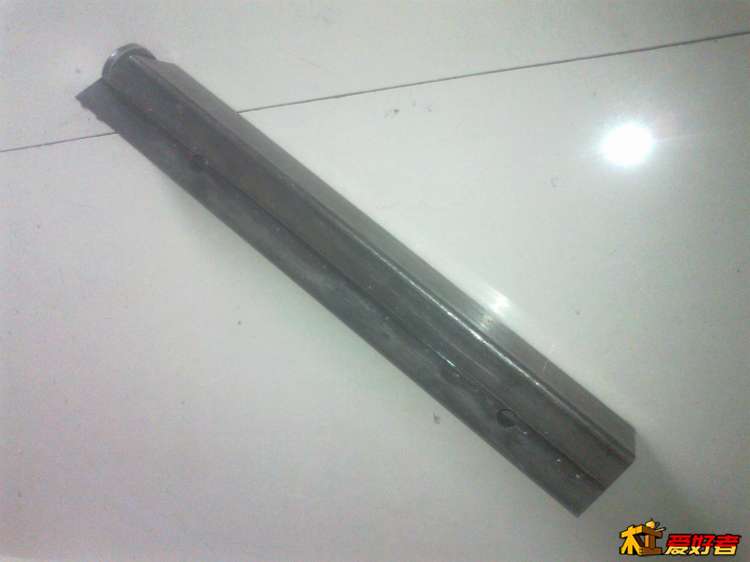

  i# p% }: \3 _9 ~再做个安装靠山杆的支架，用5*5的方管切的，长孔方便调整
" J! Y) ~& w& S

九流文化

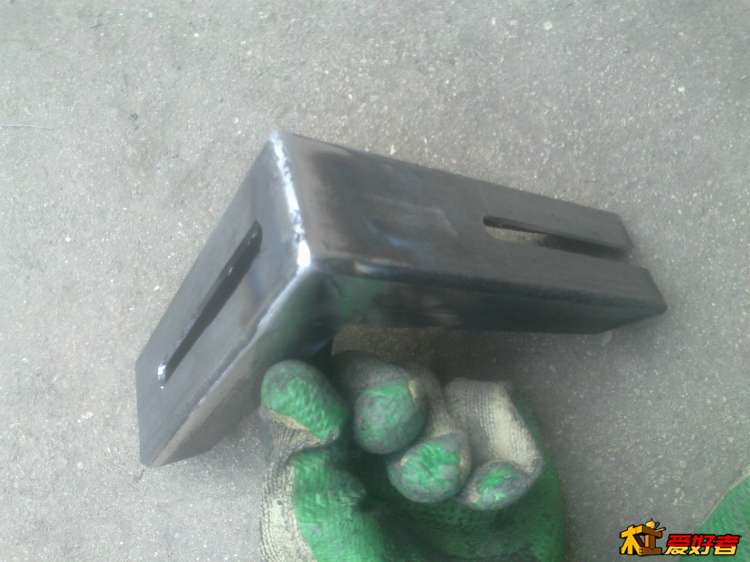

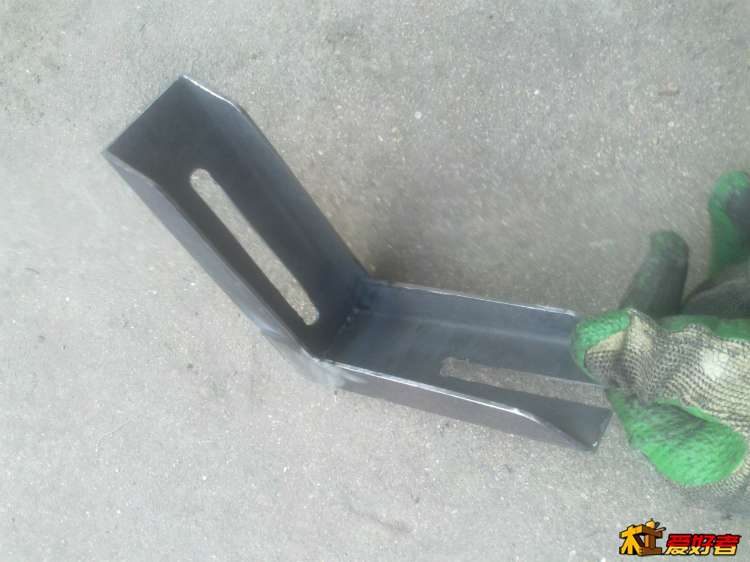

两个对45度角焊接
6 d# u$ P! Z! |  |) C4 @, Q

+ d* m' v, p  Q0 P- [0 O6 W' D1 {正面打磨光滑
' C7 D( [; V5 M: H

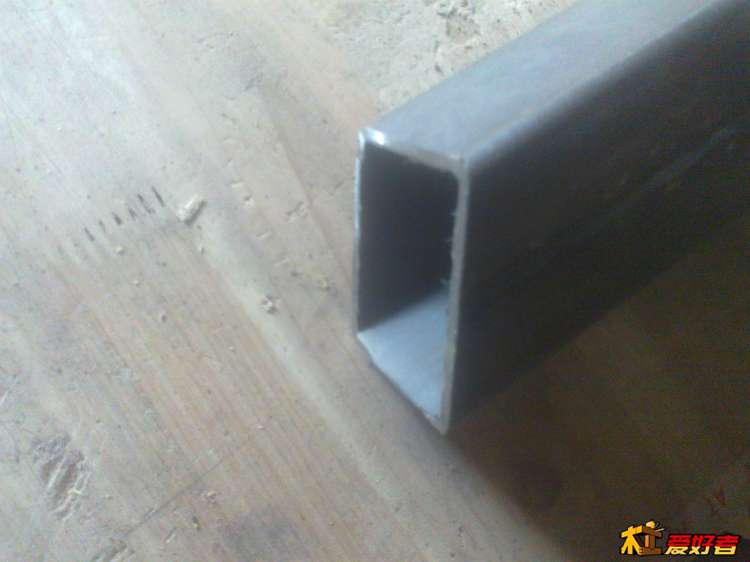

2 @7 v4 g% x' v等主台面的胶干了安装，再把靠山座的轮子安上，5*5的方管切个斜口

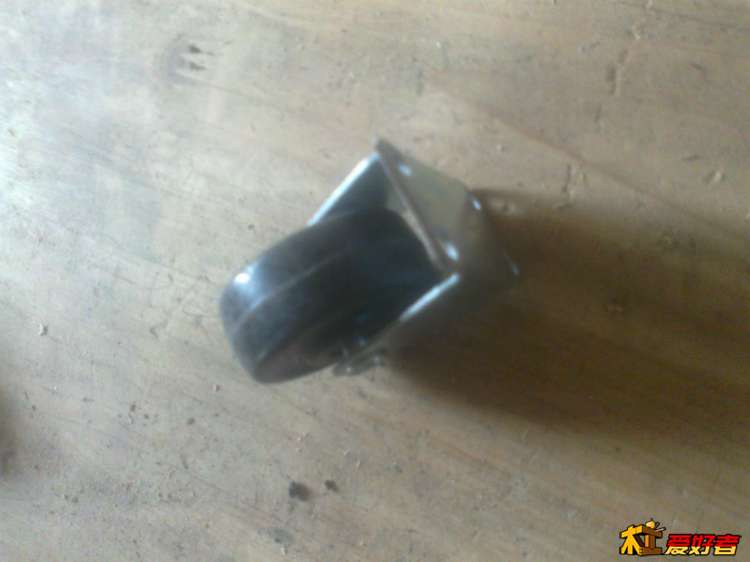

6 V: P1 J  h8 I/ n( Q0 Y8 v& B0 L网上买的一寸半的定向脚轮，正好5公分高，就是里面没轴承，便宜货

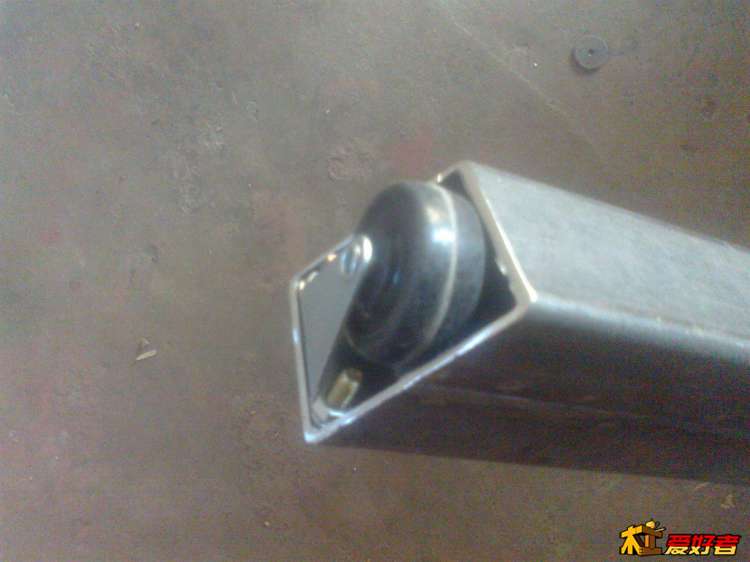

+ C; ^* s( V, {; P8 S- i4 {5 K4 K安在方管的斜口上，轮子比方管稍高一点，能在台面上自由滑动
  \; L. u: @+ R7 \% B5 Y
" L8 A" \2 X( f" R) G7 S大体就这样，等着主台面固定结实了整体安装上试试，明天早上应该差不多了

章小鱼

都是狠人！楼主你妈妈喊你回家上图拉

九流文化

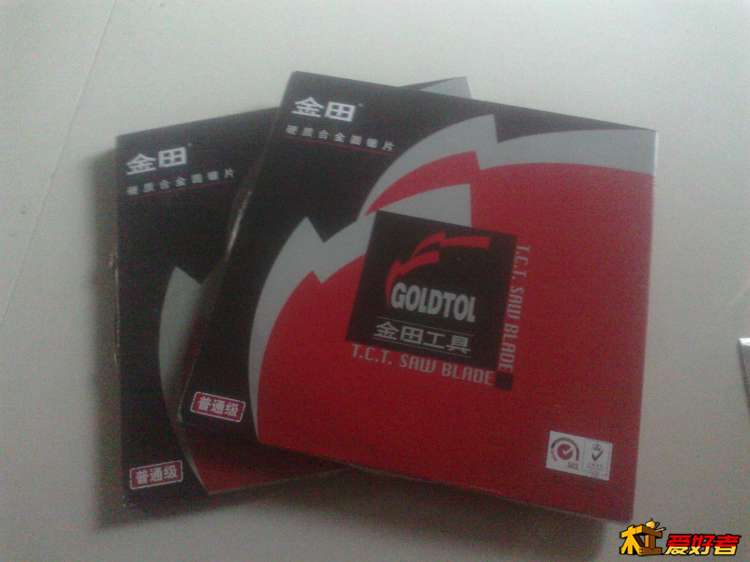

接上回，这干活是东一榔头西一棒子的，很无序，发贴同样无序。台锯的半面基本成型了，这两天等网购的金田12寸锯片和螺丝，昨天两件同时到货，再把组装的一些图传上来。苦苦等待的金田普通级锯片，一片40齿的，一片80齿的。
9 {; v1 }; n3 e7 Y% `' |
* l& M# a! l# b# H
$ ]7 g- N0 C  l) n2 d; N" d* F台面的玻璃胶一个昼夜也没干，只能这样安装了，反正是试装，还要拆了刷油漆的。

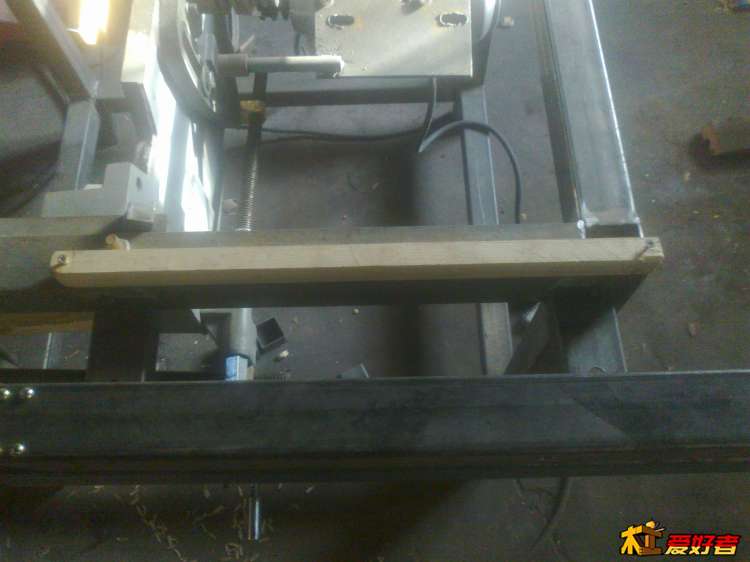

+ O% l5 e* M3 \3 t0 y- `$ w台面也偷懒没做调节装置，打算弄好了直接焊上，下面放个木条，两头各拧一个自攻螺钉调整高低，台面直接放在木条上。
/ c" q5 O+ o5 g2 }. Z

主台面800*500，副台面800*800，都是放在上面的，没固定，上面的方管是安装靠山的

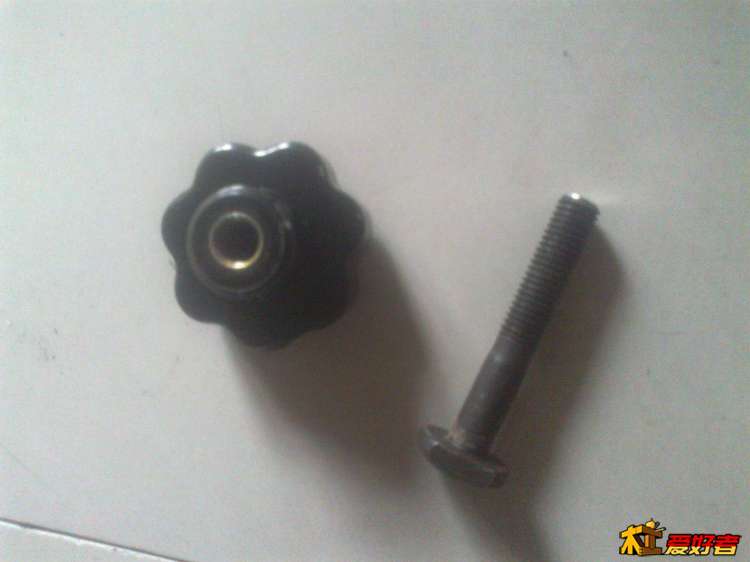

靠山也是参考推台锯的，主体是铝合金的可前后抽拉，用的M10的T型压板螺丝和梅花手轮锁定的，稍费点事。
1 X2 [9 X& H0 H* |( l$ x
7 i' {) a* g" n: ^; I+ F, i
1 z) d" W  L( o- B
