技术贴！DIY小车必看之二！DIY小车升级版主轴的分析和设计

shrlyq · 发表于 2015-2-2 21:48:15

zxh889520 发表于 2015-2-2 21:39
2 e* i8 }( E2 H. o" y( Y哪里被删啦？

你的相册也是空荡荡的

zxh889520 · 发表于 2015-2-2 21:54:54

可以了，刚才攒够分，才能在相册上传图片

诚信立足 · 发表于 2015-3-1 01:48:23

80卡盘配轴承那个经济了 7005太贵了100多？？6005几块钱

诚信立足 · 发表于 2015-3-1 01:58:53

长缨在握发表于 2015-1-23 10:27
5 O! W% t3 Y" p' l0 M* d0 w7 ?大师好！我准备做木车，用20的槽钢做床身（床身长80厘米），直径四厘米的直线光轴当滑轨，直径3厘米的丝 ...

转速有点高

长缨在握 · 发表于 2015-3-1 22:06:53

期待后继美文

zmw5777 · 发表于 2015-3-2 12:19:46

学习了，正准备利用现有东西改个木车。

zmw5777 · 发表于 2015-3-3 21:14:28

本帖最后由 zmw5777 于 2015-3-3 21:15 编辑

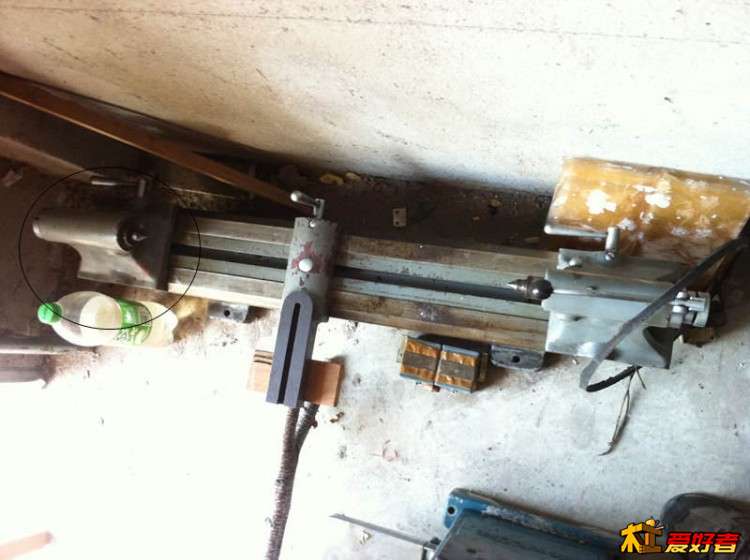

请楼主帮我看下，我想把这个偏摆仪改成木车应如何改造及选择轴承：黑圈中想做床头的长度140、内孔28.2.外径53。谢谢！

诚信立足 · 发表于 2015-3-12 21:33:21

shrlyq 发表于 2015-1-23 14:086 z! R& Z3 R1 M- h7 E; w' T
回复长缨在握：/ U- \5 \( Q% z+ T# [% W
（1）用深沟轴承和推力轴承替代角接触轴承的方案中，两种轴承中间是否加隔片？推力轴承如 ...

我用的80卡盘‘6204轴承；我该做到多大回旋半径；有效加工尺寸最大35；用多大槽钢；槽钢用加强筋不？将槽钢铣平直接放尾顶行不？谢谢您问这么多；

shrlyq · 发表于 2015-3-13 13:42:08

诚信立足发表于 2015-3-12 21:33
" [/ L- h! M+ N我用的80卡盘‘6204轴承；我该做到多大回旋半径；有效加工尺寸最大35；用多大槽钢；槽钢用加强筋不？将槽 ...

80卡盘的回转半径要看反爪夹持后的画圆半径，这个一般看刀架的组装高度，一般刀架组装起来高度就不会太低所以卡盘回转半径在保证本身之后卡盘的中心和刀架中心等高或者比刀架中心略高就可以了。槽钢尺寸主要看你刀架轨道的大小轨道宽度要保证刀架副托板的行程2/3以上的承托，不然加工金属可能会抖，加强筋要用的。结构你可以参考热爱DIY 的帖子
