自从在木坛发了2 个帖子，朋友们想了解我这所谓“神器”， 下面就发些相片，看看我的制作过程
+ u6 d1 x! ?* b
% J. k) A- c* O3 K9 J, u* H最先买的电机，考虑到DIY，可能安装偏差较大造成阻力，选择余量大点的
57加长76洋二步进电机，42元/只
8 E3 V7 s! A# q0 Q
  ^" Q6 q, D; \7 ^

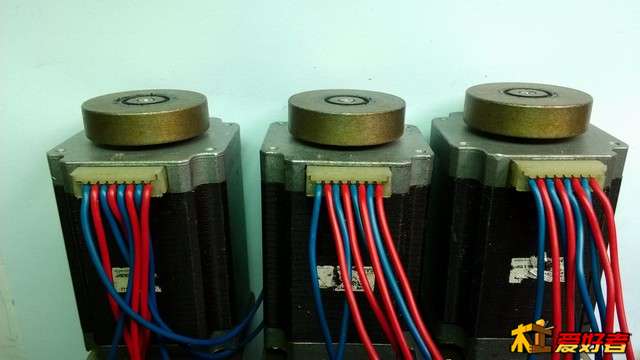

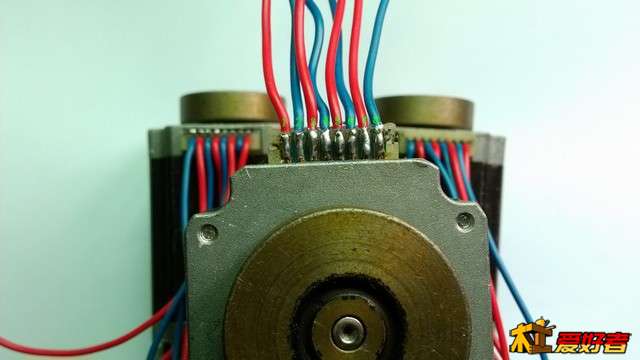

  Y1 O" j) f) h, ?- \线剪得太短了，只好重新焊接


这种电机有个接线盒，方便接线。现在接成8 线出线。1、2 A相，7、8 B相 。3、4连接，5、6连接，分别为A和B相的中心抽头，这样为串联接法，电流为A的0.7倍，即2.1A。如果1、3连接，2、4连接，则红、蓝为A相，同样，5、7连接，6、8连接，则红、蓝为B相，此为并联接法，电流达额定的3A
, N9 _2 n( V' w
: A: l6 A) G; _( D2 }

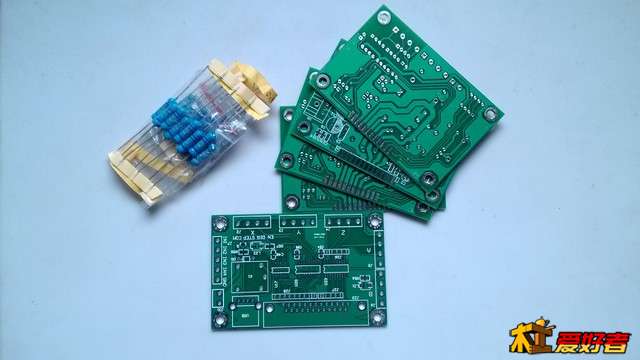

接口和驱动买空PCB板，自己买元件焊接。

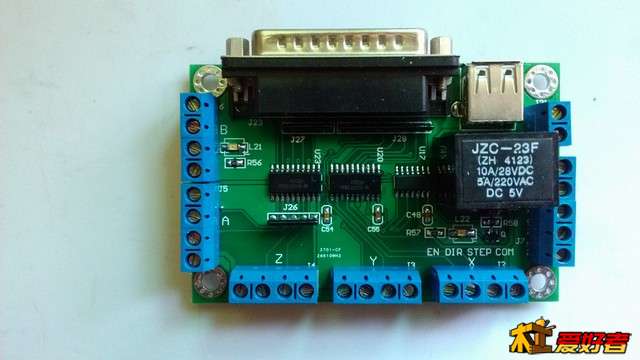

焊好的接口板

. Q% B' N( L& e4 Z. X

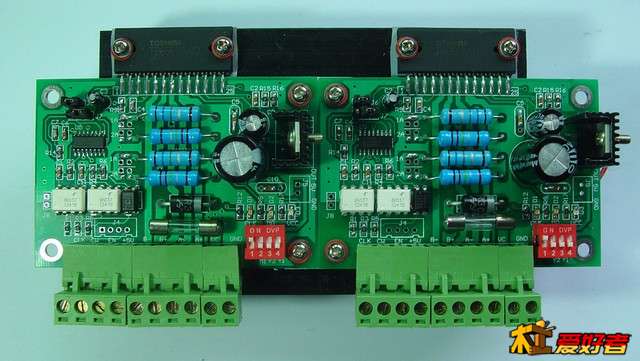

& w  i& a( k: U. K: e焊好的驱动板

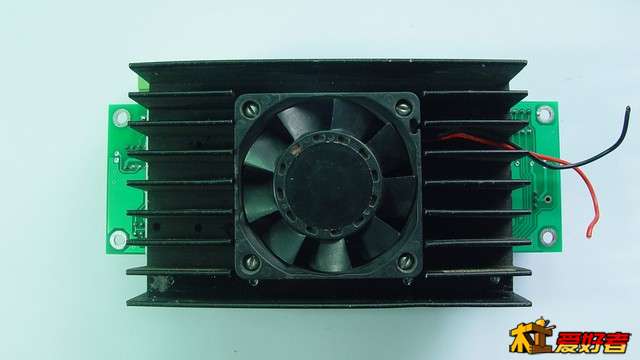

1 Z9 ^+ d$ B  _; K" V正面，2 块共有一块散热器

  ^& n) L8 L8 I! N
反面。实际使用中，散热器基本没有温升，风扇虚设。

8 j' P3 P( J  s2 `" a6 e0 Q& J

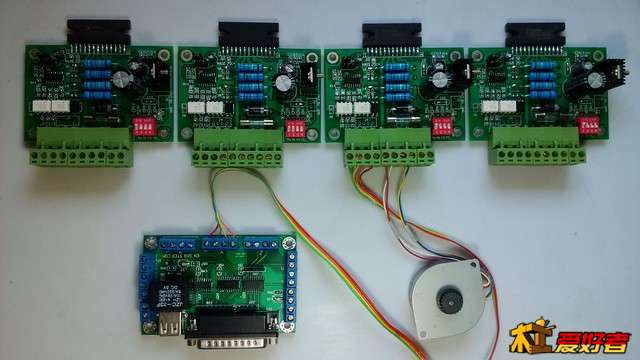

通电试验，4 轴及接口板正常，用的是12V电压。
7 n1 x: Q# z$ q" y7 V
8 C5 g/ u/ v; `, k

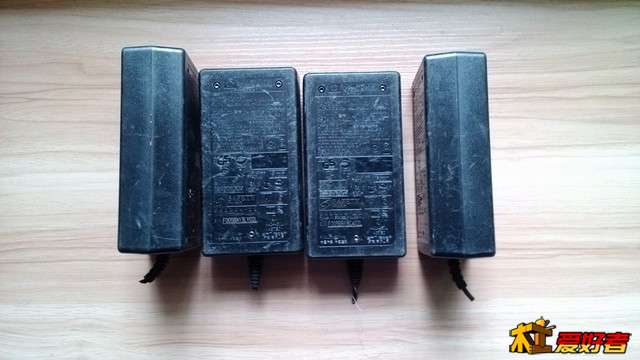

/ Q$ K7 Y, @% T" m+ ]驱动器电源选用二手HP打印机电源，额定电流2.5A，据有实际使用到5.5A的。15元/只，拟每轴一只。

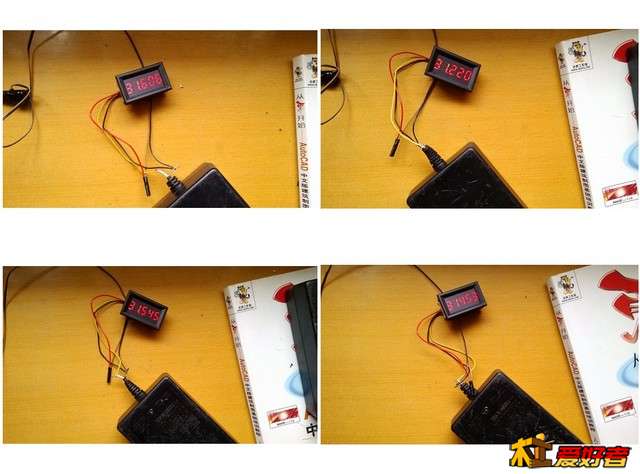

" l  K8 @5 {7 S运气还好，4 只都正常，电压值误差还可接受。
+ \  @* q$ S! O! c( U

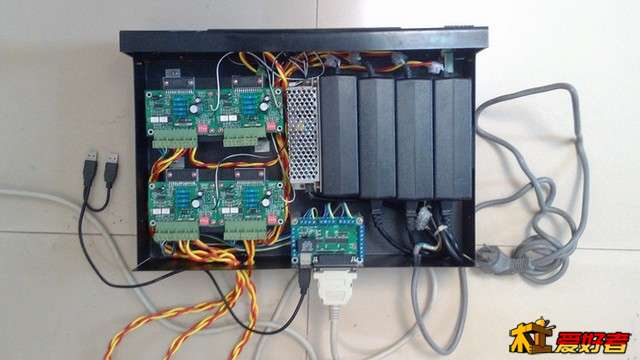

电气箱，用的是音响中的频率均衡器机箱。铁壳那个是5V开关电源，驱动板中的LM317电路取消，直接用5V开关电源给驱动板逻辑电路部分供电。
7 y) k9 I5 Z0 V3 j4 y- k
, ]/ h8 E% n* D

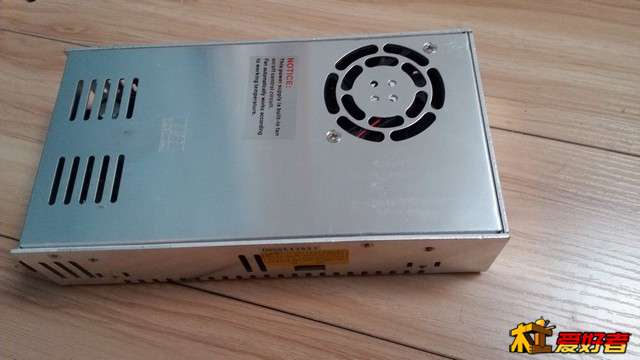

主轴电机看上温州通卡的所谓的300W直流电机，所以先买48V开关电源。
+ Q5 O& Z+ I4 K, Q& {6 U
" o* \- v3 |) |4 E0 @
数码之家论坛二手，其实全新，85元含邮。

% P1 \. W& j" o% K, E* c& K
2 y2 [4 \! ]% Y  ?* [% q3 t6 }
% o( t+ u0 e  W! W4 |主轴电机，号称300W，实测才3.175双刃螺旋铣刀，下切4，才75W。
这电机是在使用了几次电磨，楼下邻居上来敲门后立马淘宝拍下。
4 Z: F3 T) F5 b0 @7 E2 y
- R+ `. C6 x+ h6 V6 o
$ S6 }, _8 o& {# D" R- h! D
电气材料基本备齐，开始机械部分了。用ACAD画的图纸，有图还是方便。实际中主轴固定板和Z下板稍作更改。
' p6 j7 U  x! _! R/ n/ B

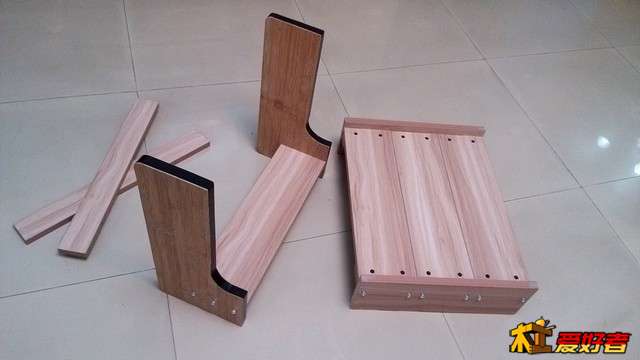

家里做整体衣柜剩下的几条复合木板，130，80，55宽的，可以用来做机架。

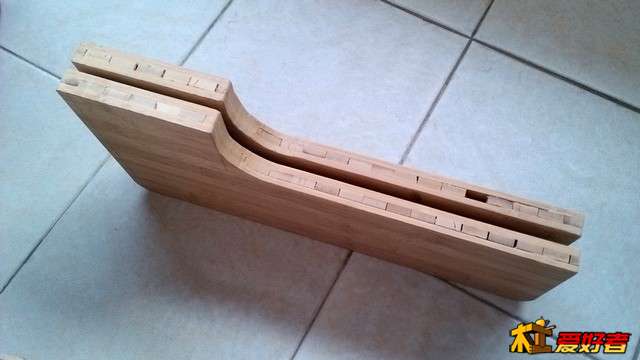

& M/ l. z' }( Q量了一下，龙门侧板不够尺寸，于是用了一块超市特价19.8元的竹菜板。
( S4 A/ H& }' [7 p( t
1 K( ~% p* \# \4 `
  G( x  ?5 r4 H0 P6 q! q& X用曲线锯锯的
- V* v; Z, |: X- S7 `# q8 U
6 t- A$ Y+ ]7 x$ ^" S- U9 _1 Y* \1 {
- z6 ^% }, r  l- J4 q7 C$ v边上难看，先准备用电工胶布封上
- ^! ^# ^/ U% y

复合板较松，用家具中常用的锤头螺母和螺丝固定。
& j; P; g/ }% t; A/ H, o

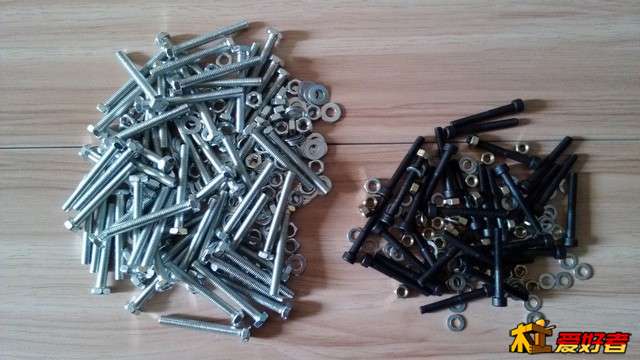

* A; \* n- x, A还有一些其它内六角螺丝

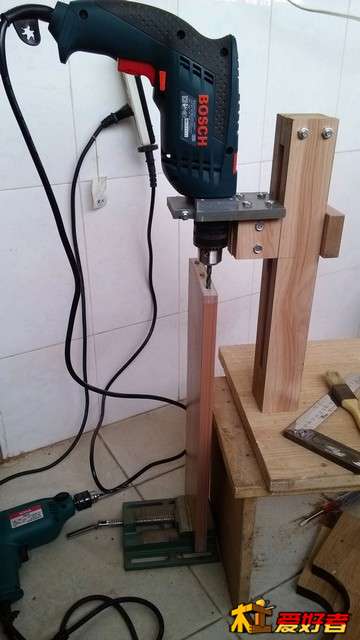

长边不好钻孔，这样钻出可以比较准
5 V$ [/ q" T* X; k

固定
- S" ^5 F; m! G! Q1 g! {( L  v

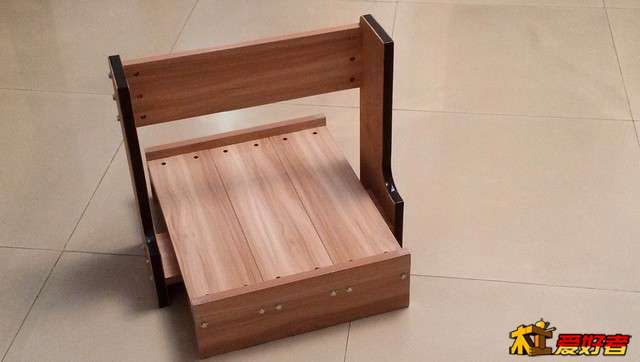

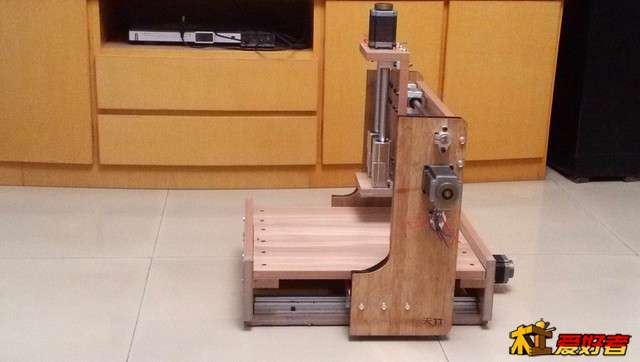

平台、龙门

3 Q5 [8 B5 S1 @, ~& M, L: [
龙门背板装上
/ Y9 p/ v+ T- e" f0 H# i' a9 `

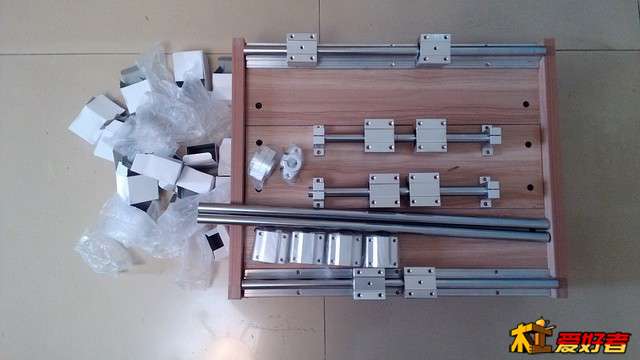

, \8 r# L8 d7 \光轴、滑块和光轴支撑到了。为了安装方便，最后还是选择成品的滑块和支撑。
, z2 |5 X1 O) `- c" w( s
2 x7 Y. R" ], d5 B5 D

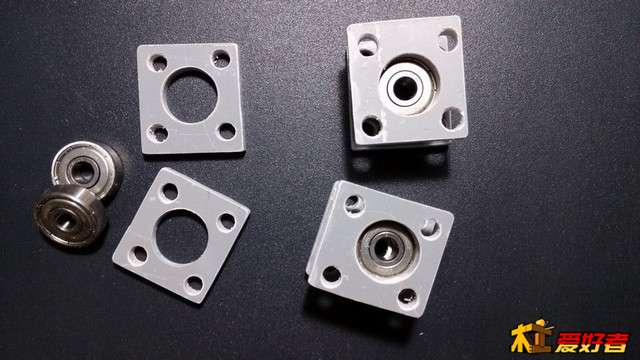

没工具，轴承座不好做，只好这样了。

! Q2 Y3 F, {) \6 B8 L% Z% d7 z

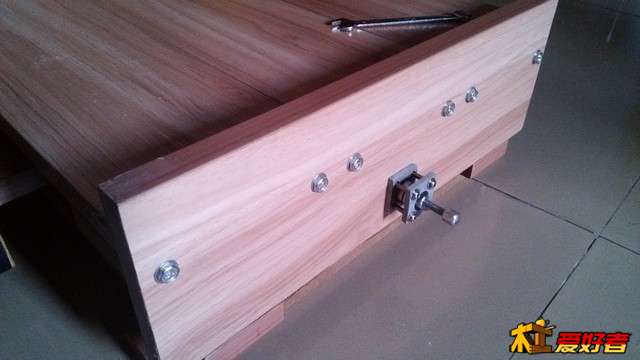

X轴轴承安装，轴承用2 个并在一起用螺母锁紧。
* k, f& |' s, B; C  \" u5 J
7 g* f4 c/ X1 I; X# {" n

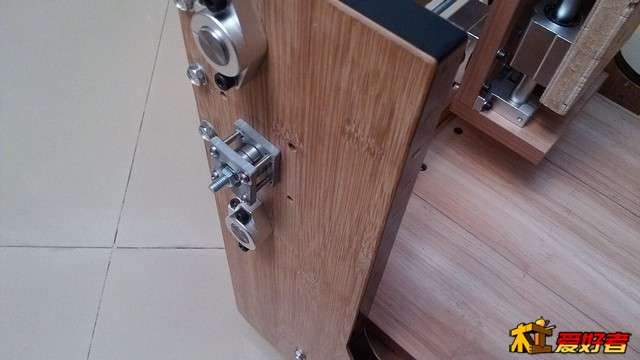

Y轴轴承安装
, Y8 i( z2 L  g0 b6 T" i
7 a% @& d( i6 t& N. n
; P6 X; k. H  v! XZ轴也这样安装，图片没拍。
0 M+ O1 I! w9 |5 L
8 e( k* Y: D5 d装上步进电机
- r# L: T3 _& ^" N

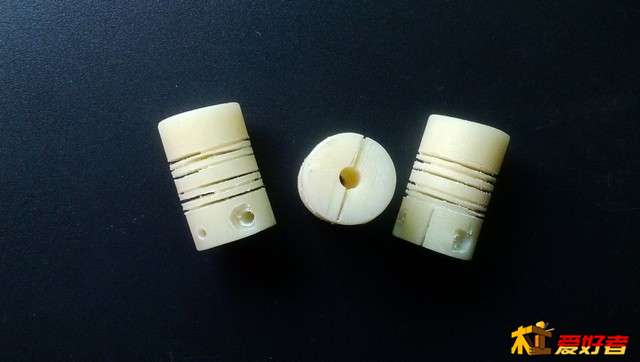

8 q6 d& a4 i$ z3 z; x联轴器，尼龙手工制作。电机侧抱紧式，丝杆侧攻牙并螺母固定
) E# A9 ]1 Z6 X9 L1 d  U/ U

M6X1螺丝杆试装
/ R5 b+ w% v' w
7 W! {6 v' c# u  w( ~% ^0 M2 m

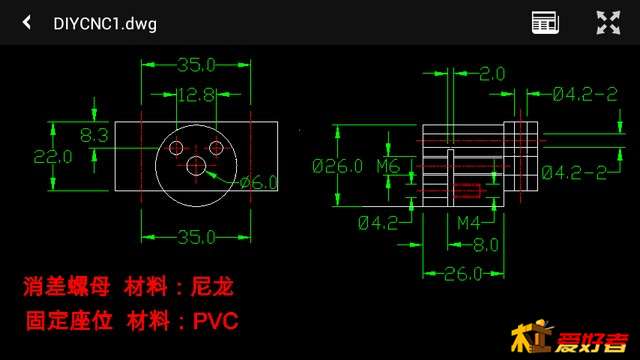

" I: W" ]2 ?# O7 }4 I8 z丝杆螺母CAD图纸
/ N6 s$ x* |& v- ~; n

制作完成的丝杆螺母。设计时中间开一小缝，当有回差时，收紧好运只螺母。实际使用中这个没用上，因为尼龙有弹性，攻牙后，和丝杆配合实在感觉不到螺母和丝杆间隙甚至还有点偏紧。
" Z5 t: m6 s( A; w, t
4 Y; }1 f5 [' ?6 P, a

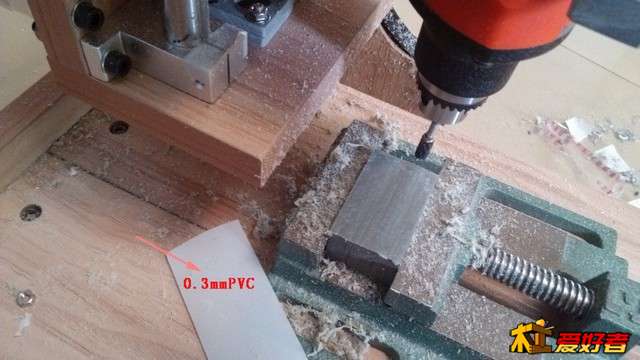

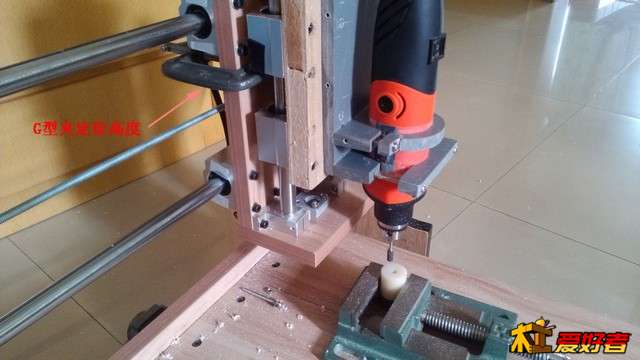

& S" Y4 g/ a0 j; A% B装上电磨，制作丝杆螺母和固定板

  n: X) y+ S9 M4 y  {
0 N3 S' Q$ d- L, U# S

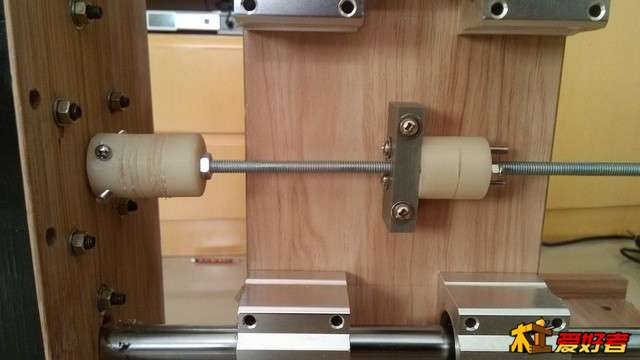

联轴器和尼龙螺母装上

, @! f# s3 o( i" f6 O8 }

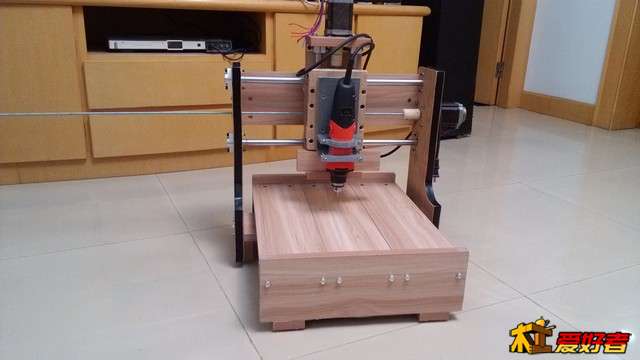

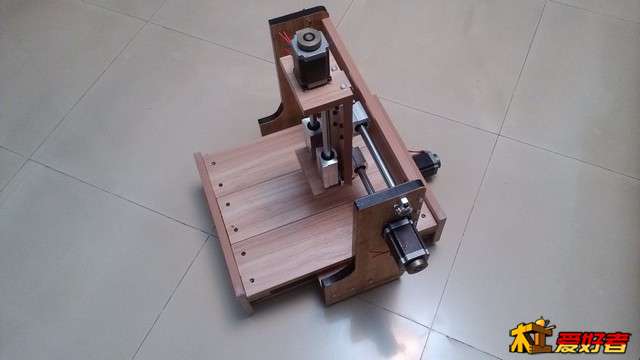

6 l3 F7 K& G0 Y$ F* Z# ]( J主轴固定板用PVC板，作好刀路，用电磨加工出，图片略。至此，DIY雕刻机基本完工，又开始了D机的中一个漫长的调试过程。
' T% r1 k9 H- A' ^0 L' h
- x2 ]5 ?0 J2 I9 L& R5 ^使用一段时间后，家里被弄得到处一层灰，于是准备做一个防尘罩。
( v1 Q2 j- C4 r- A/ G/ m* \! WPVC电线管作个框架，蒙上布罩防尘，那是后话。


! r, H7 I+ }/ u0 o% e" k8 y* T3 s
7 S7 J4 b6 a, j以上D机所有细节和整机基本上传，未及之处，朋友们尽可跟帖提出 。
