穷老头木JJ雕刻老寿星庆生

47okey

---

话说：人分三六九等，机有柴竹铝铁。
老朽属下下等人，虽穷困潦倒，却玩心不已。惟因囊中羞涩，又无甚工具，遂DIY了一台木JJ。旋即又迷上圆雕，幸得群友贵人相助，馈赠卡盘轴、轴承及轴承座一套，很快玩上A轴。后在使用中不断折腾，又D了套尾座和各式顶尖。

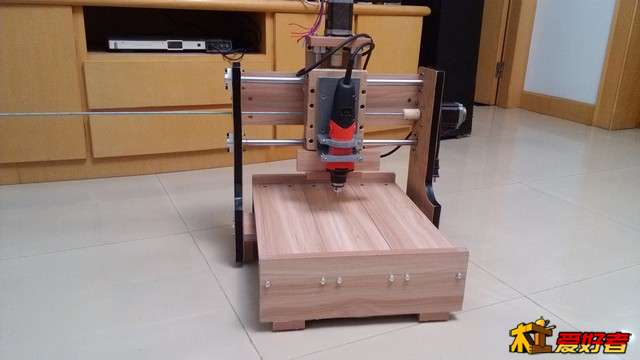

机器因有毁三观，全身照拟免，权且轻描淡写奉上。。。
机身主要材料为复合板（就是那种二次加工的中密度板，家中做整体衣柜余下的），龙门侧板和辅台为竹菜板（注：竹菜板易长霉，LP已淘汰多块并帮我收藏），又间或杂以PVC板材，如Z轴底板、轴承座及A轴尾座等等。此外，JJ中最为不齿的是丝杆和螺母及联轴器：丝杆是M6牙条（非不锈钢），12元一根900mm长、25mm直径的尼龙棒材制作联轴器和丝杆螺母，还剩700多mm。丝杆螺母26mm长，丝锥攻牙，仅单螺母。
初期，机器的部分螺丝松脱几次，收紧后便相安无事。期间，撞机多次，由于速度不快，机器也没散架 :) 。一年多来，机械正常运行，用的是mach3,软件运行倒出现过几次故障。


以上JJ虽说简陋，但至今却也时常把玩得不亦乐乎。


－－－－－－－－－－－－－－－－－－


光阴荏苒，岁月如梭，弹指间老朽已虚度年华六十七载。
于是想雕个老寿星给自己，先是小公园捡的烂树枝试刀路正常雕出一个。

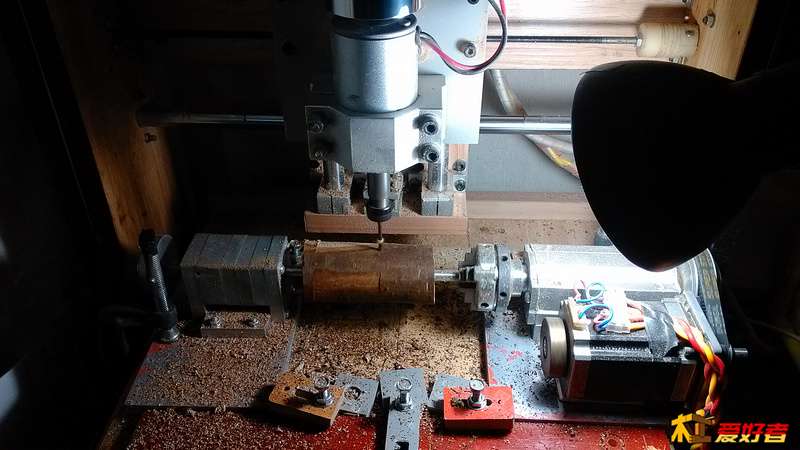

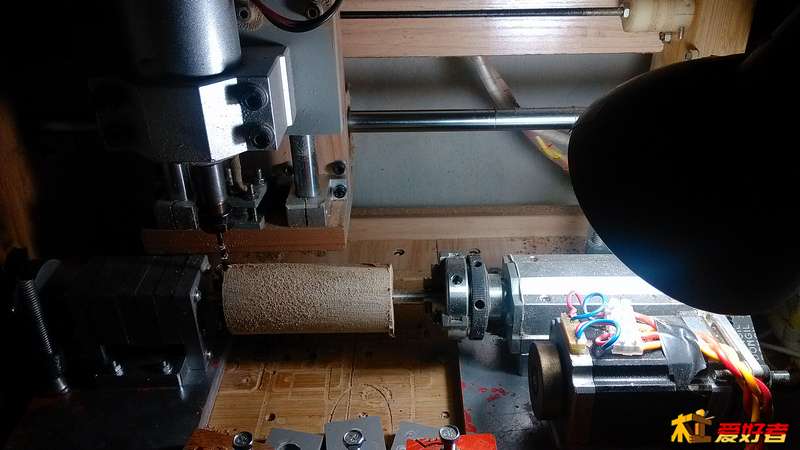

这是捡的樟木树枝，铣圆。写了段代码，让机器自已跑。


铣圆完成

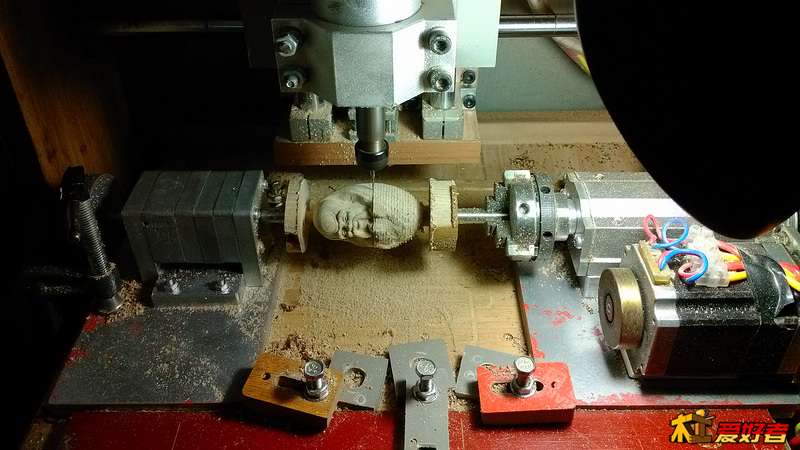

3.175螺旋铣刀开粗，30度0.2三尖刀细雕（街边店2 元一支，废玉米刀磨制。无规格目测30度0.2）


细雕完成

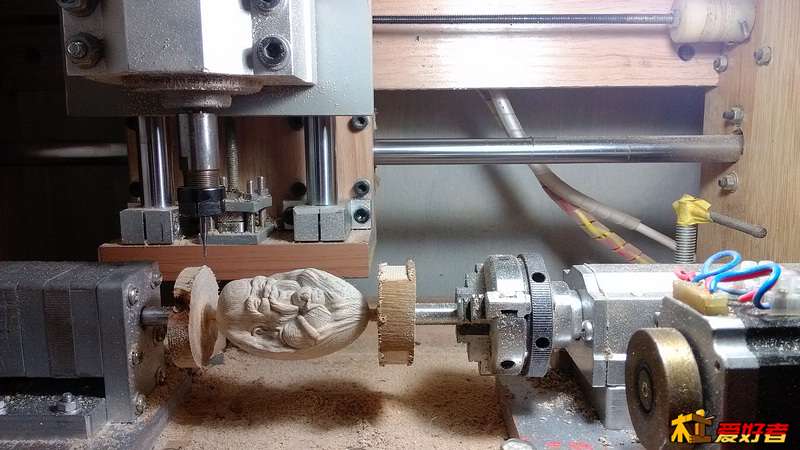

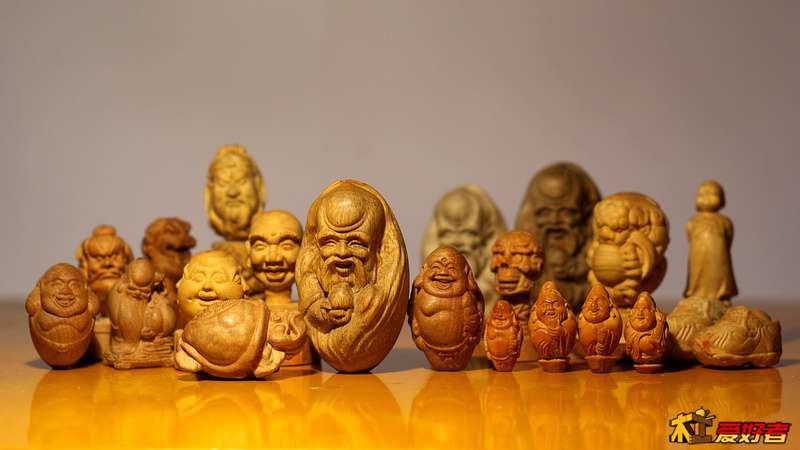

玩圆雕后雕的一堆并缓慢增加中。。。
中间这个就是樟木树枝

47okey

自从在木坛发了2 个帖子，朋友们想了解我这所谓“神器”， 下面就发些相片，看看我的制作过程

最先买的电机，考虑到DIY，可能安装偏差较大造成阻力，选择余量大点的

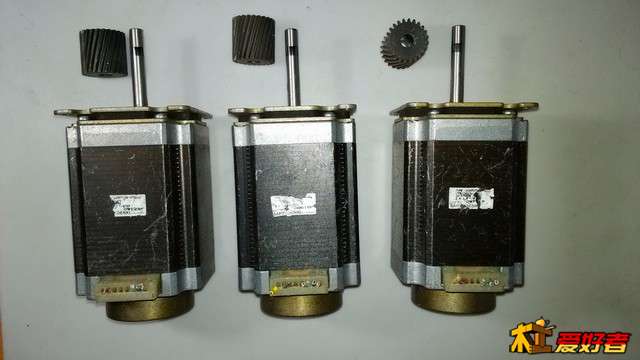

57加长76洋二步进电机，42元/只


线剪得太短了，只好重新焊接

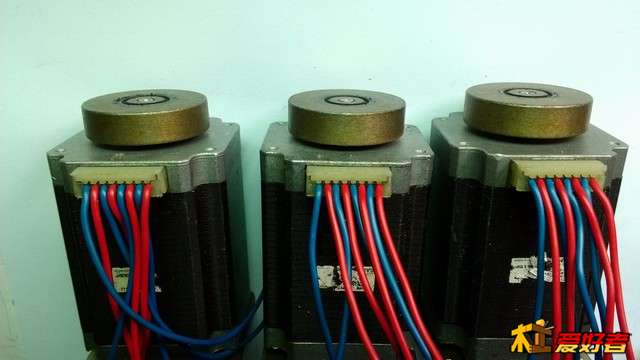

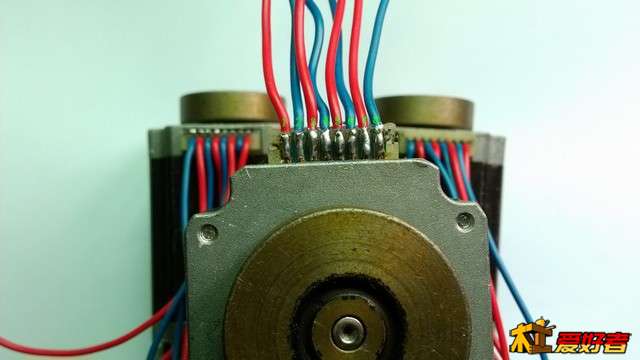

这种电机有个接线盒，方便接线。现在接成8 线出线。1、2 A相，7、8 B相 。3、4连接，5、6连接，分别为A和B相的中心抽头，这样为串联接法，电流为A的0.7倍，即2.1A。如果1、3连接，2、4连接，则红、蓝为A相，同样，5、7连接，6、8连接，则红、蓝为B相，此为并联接法，电流达额定的3A

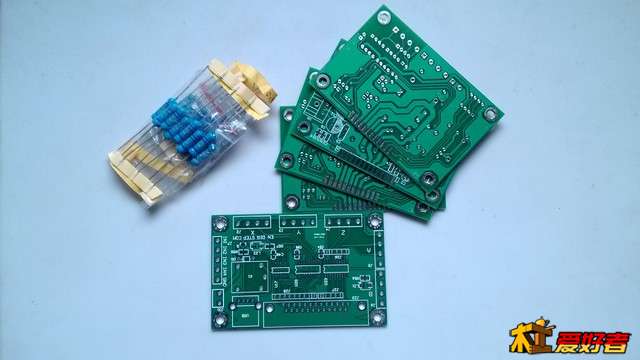

接口和驱动买空PCB板，自己买元件焊接。

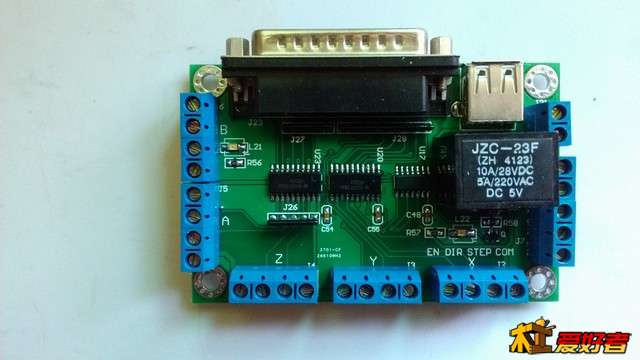

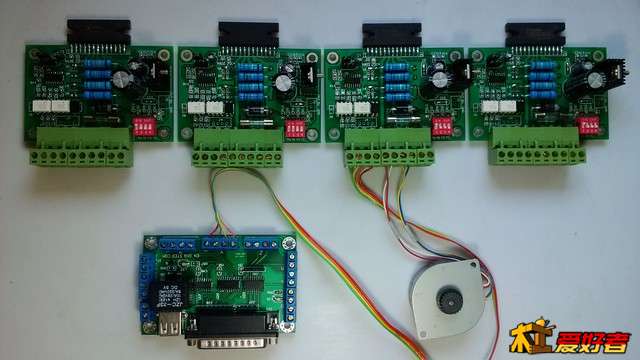

焊好的接口板

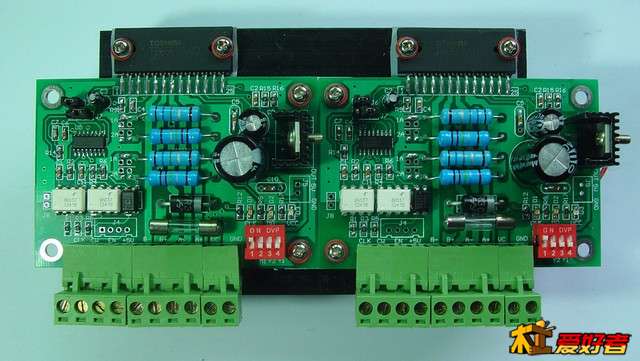

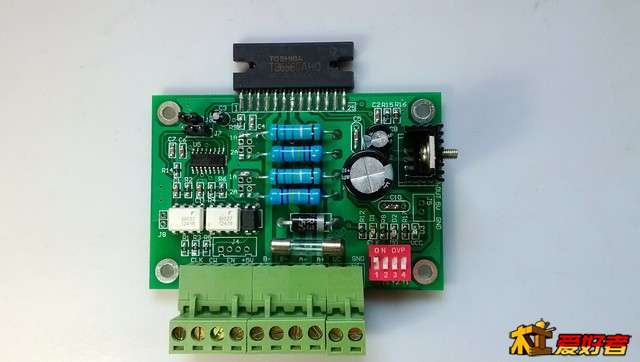

焊好的驱动板

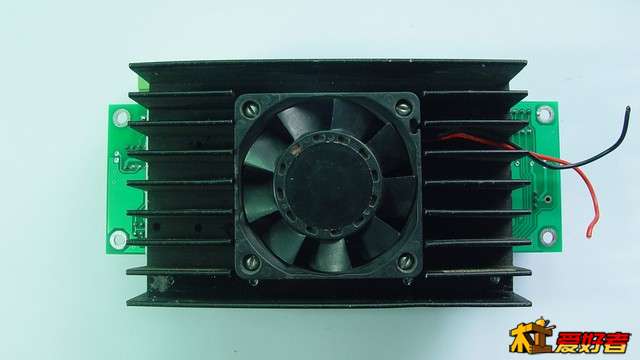

正面，2 块共有一块散热器


反面。实际使用中，散热器基本没有温升，风扇虚设。


通电试验，4 轴及接口板正常，用的是12V电压。

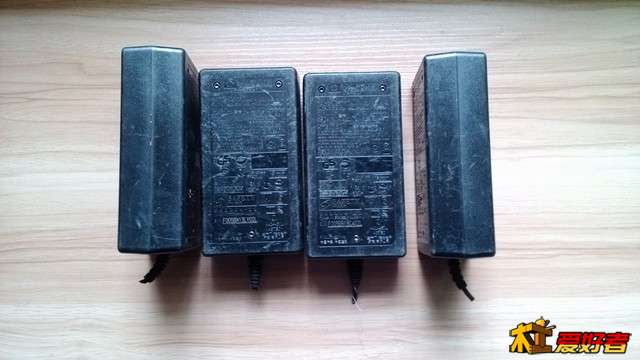

驱动器电源选用二手HP打印机电源，额定电流2.5A，据有实际使用到5.5A的。15元/只，拟每轴一只。

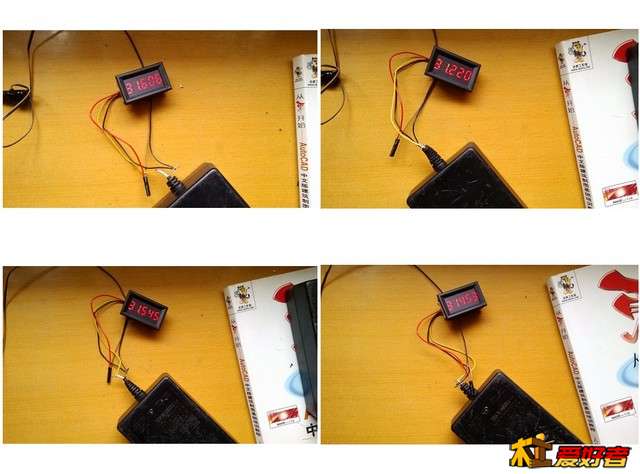

运气还好，4 只都正常，电压值误差还可接受。

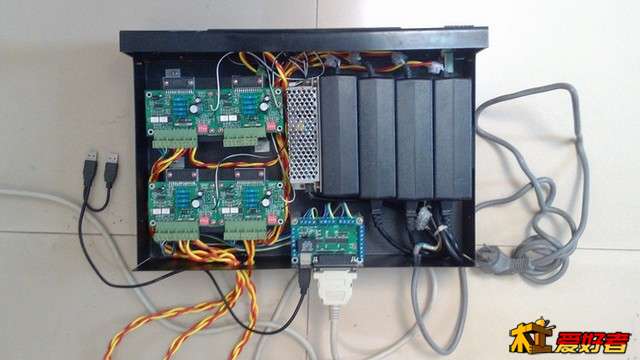

电气箱，用的是音响中的频率均衡器机箱。铁壳那个是5V开关电源，驱动板中的LM317电路取消，直接用5V开关电源给驱动板逻辑电路部分供电。

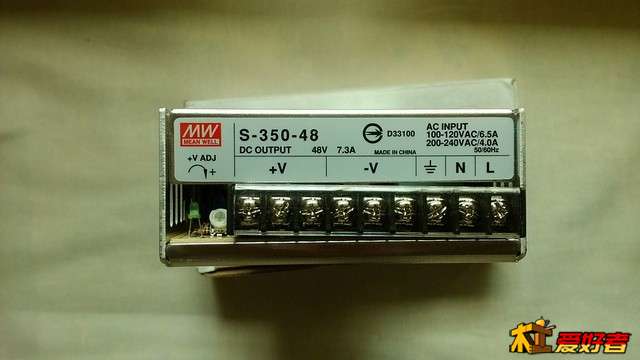

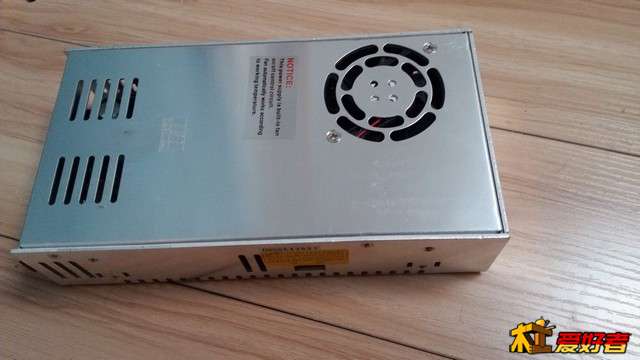

主轴电机看上温州通卡的所谓的300W直流电机，所以先买48V开关电源。


数码之家论坛二手，其实全新，85元含邮。

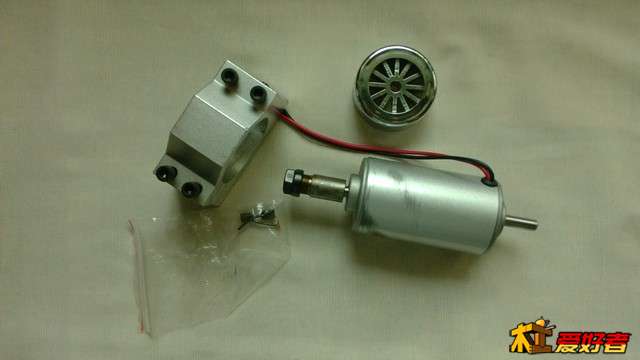

主轴电机，号称300W，实测才3.175双刃螺旋铣刀，下切4，才75W。
这电机是在使用了几次电磨，楼下邻居上来敲门后立马淘宝拍下。

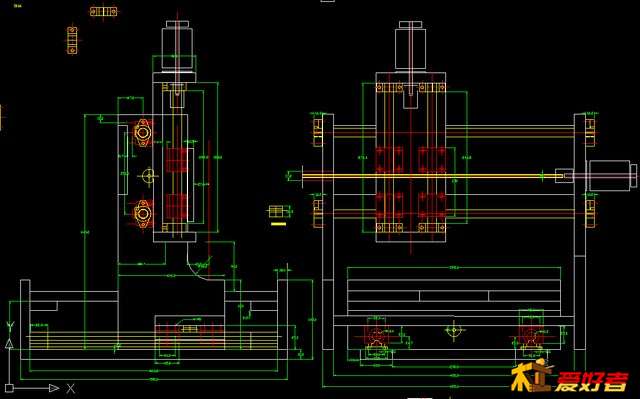

电气材料基本备齐，开始机械部分了。用ACAD画的图纸，有图还是方便。实际中主轴固定板和Z下板稍作更改。

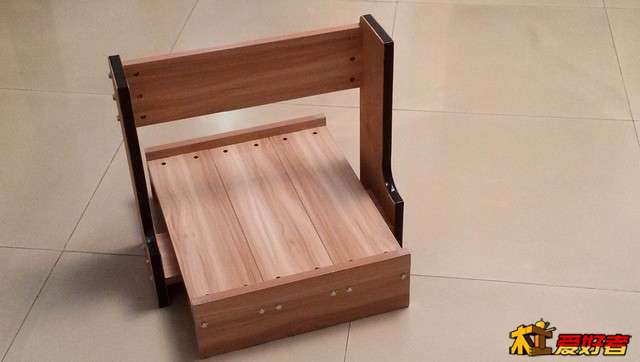

家里做整体衣柜剩下的几条复合木板，130，80，55宽的，可以用来做机架。

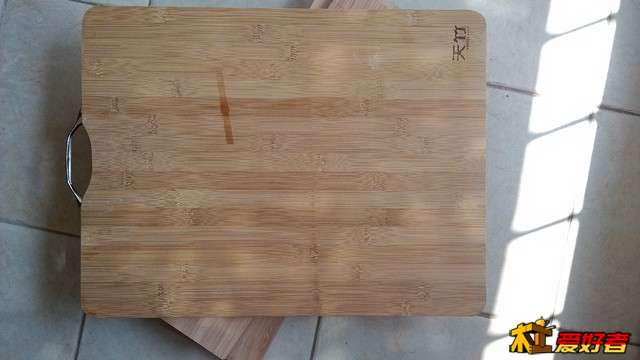

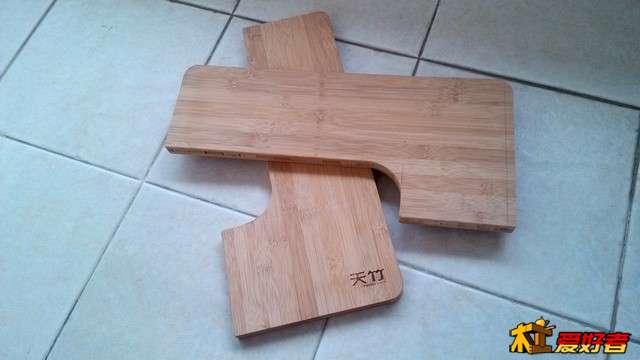

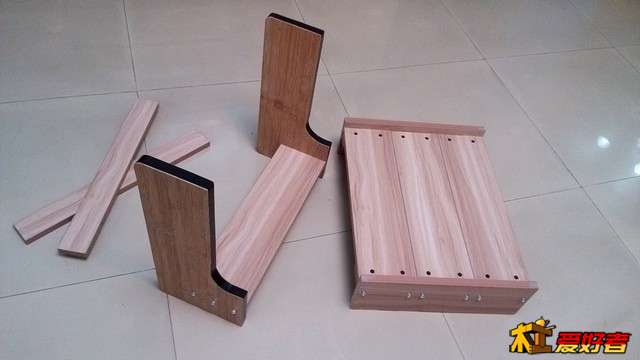

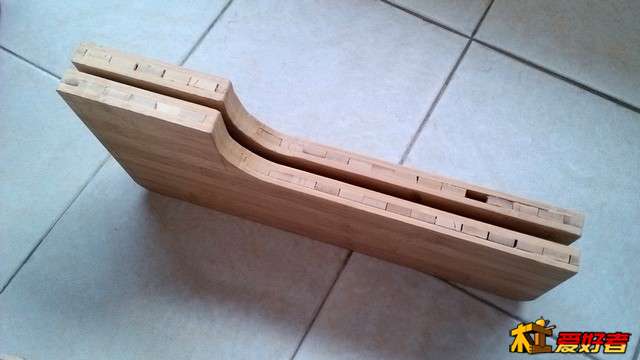

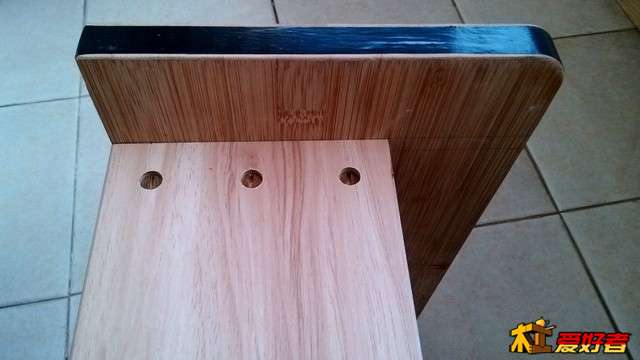

量了一下，龙门侧板不够尺寸，于是用了一块超市特价19.8元的竹菜板。


用曲线锯锯的


边上难看，先准备用电工胶布封上

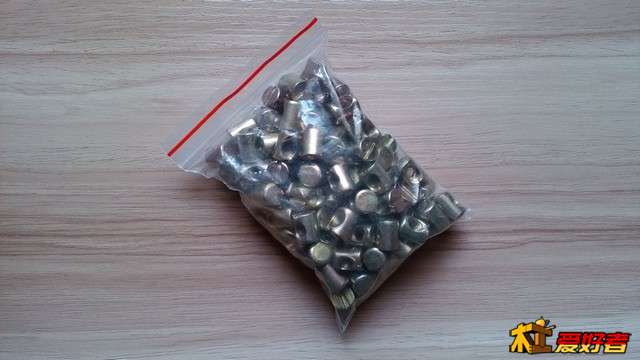

复合板较松，用家具中常用的锤头螺母和螺丝固定。

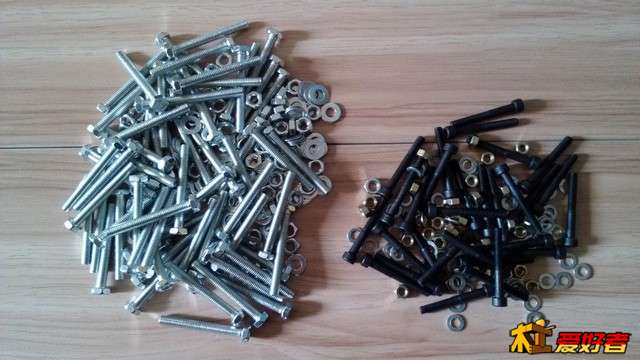

还有一些其它内六角螺丝

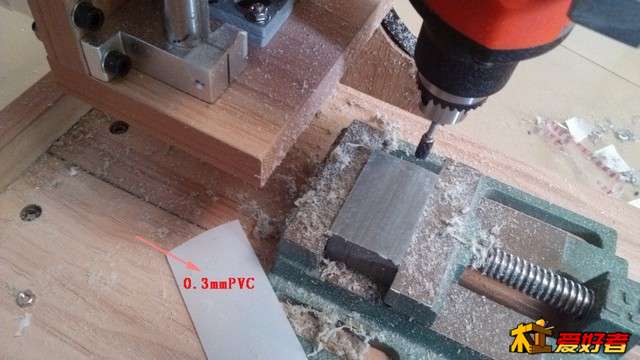

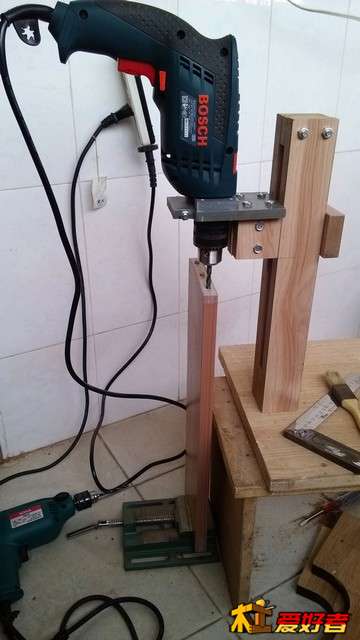

长边不好钻孔，这样钻出可以比较准


固定

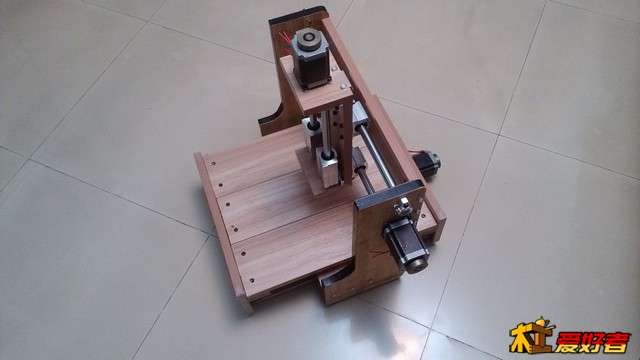

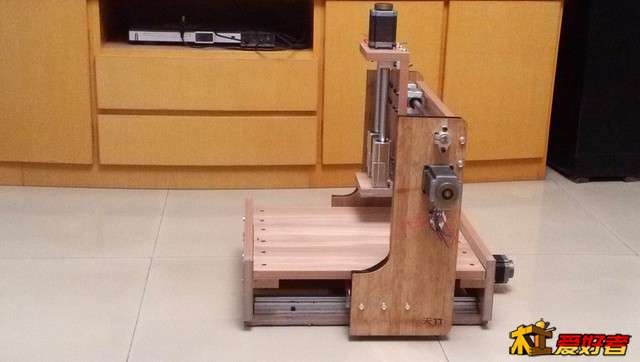

平台、龙门


龙门背板装上

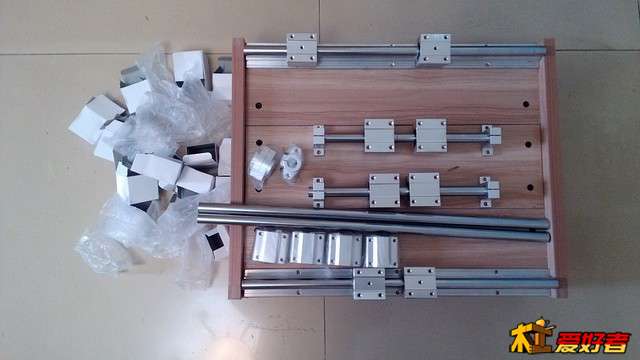

光轴、滑块和光轴支撑到了。为了安装方便，最后还是选择成品的滑块和支撑。

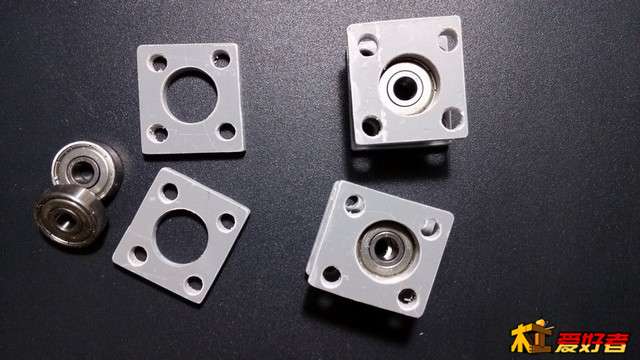

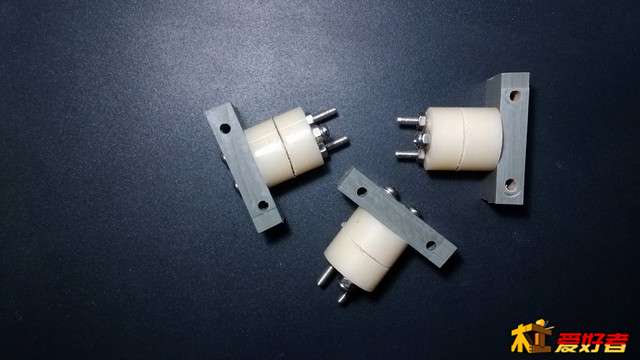

没工具，轴承座不好做，只好这样了。

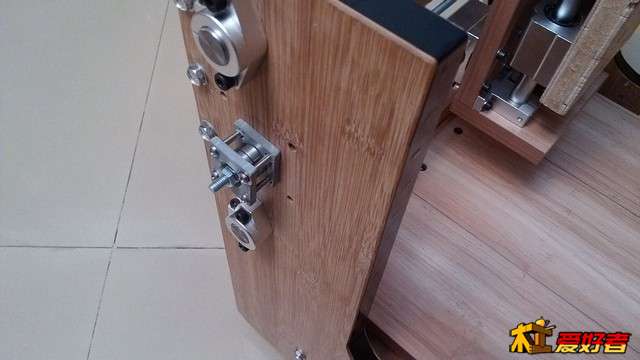

X轴轴承安装，轴承用2 个并在一起用螺母锁紧。

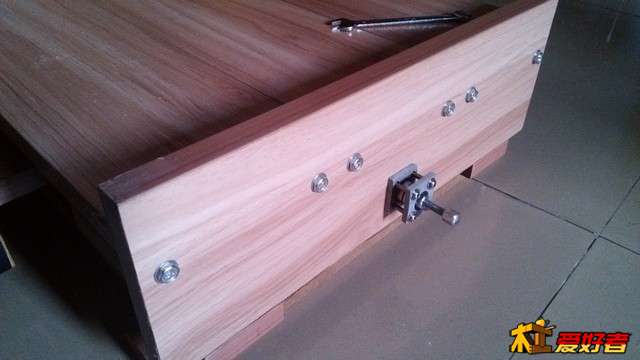

Y轴轴承安装


Z轴也这样安装，图片没拍。

装上步进电机

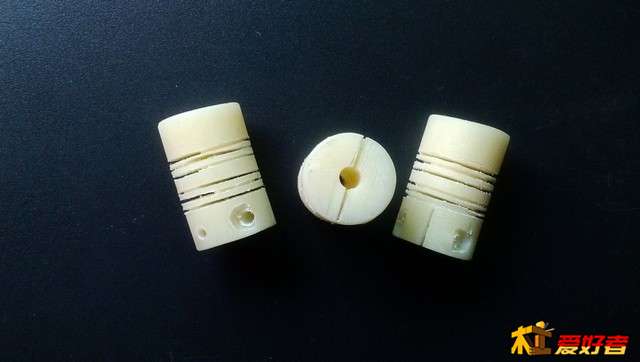

联轴器，尼龙手工制作。电机侧抱紧式，丝杆侧攻牙并螺母固定


M6X1螺丝杆试装

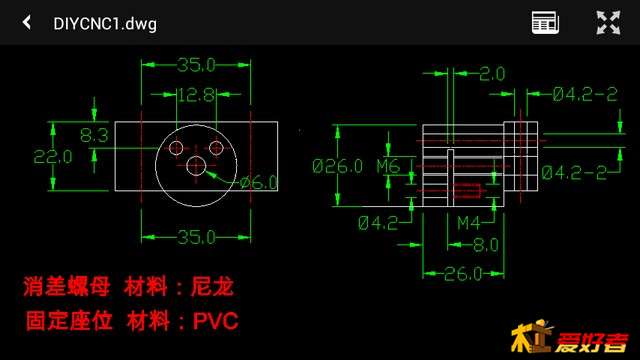

丝杆螺母CAD图纸


制作完成的丝杆螺母。设计时中间开一小缝，当有回差时，收紧好运只螺母。实际使用中这个没用上，因为尼龙有弹性，攻牙后，和丝杆配合实在感觉不到螺母和丝杆间隙甚至还有点偏紧。


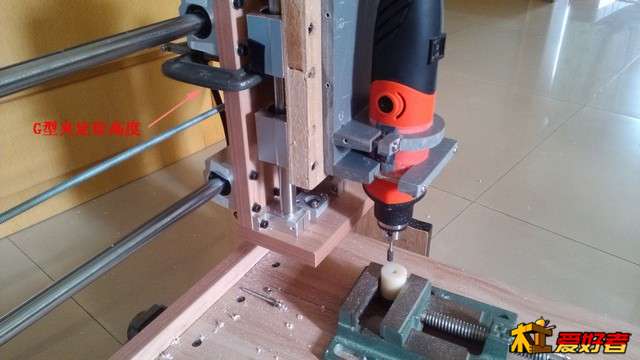

装上电磨，制作丝杆螺母和固定板

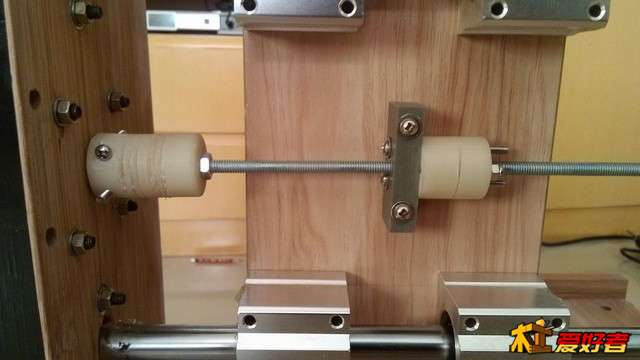

联轴器和尼龙螺母装上


主轴固定板用PVC板，作好刀路，用电磨加工出，图片略。至此，DIY雕刻机基本完工，又开始了D机的中一个漫长的调试过程。

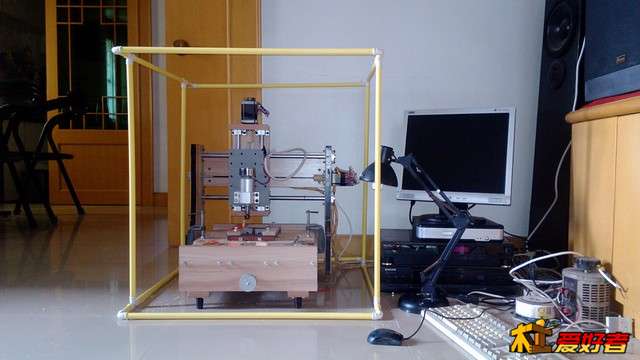

使用一段时间后，家里被弄得到处一层灰，于是准备做一个防尘罩。
PVC电线管作个框架，蒙上布罩防尘，那是后话。



以上D机所有细节和整机基本上传，未及之处，朋友们尽可跟帖提出 。
