DIY车床！终于转起来了，尾顶，终于成功了。。。。。。

johnjin

请教一下皮带盘哪里有内径8mm卖的给个链接
+ V4 D$ @5 M& z7 f' X

玩木狼

476253337 发表于 2014-12-13 22:45
没看懂怎么固定尾座的

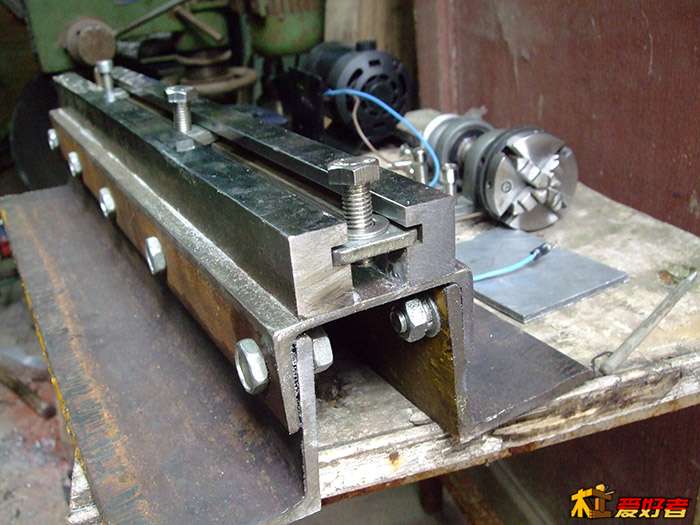

# d; t. d+ P8 i' j- T# Y9 v1 A按尺寸自己锯的铁板，大约厚6mm吧，在导轨凹槽里滑动。
8 N4 U9 x) d- R+ M2 `9 Q尾座前面是10mm的内六角螺丝，后面是8mm的内六角螺丝，刀架是10mm的螺丝，夹紧试固定。



5 u1 \; n2 V- F/ Z9 _

johnjin

老兄麻烦给我个皮带轮链接
0 |% J. h& X6 I. Y) u8 B

玩木狼

木芯木肺 发表于 2014-12-13 22:42
楼主，求教那个尾座导轨下面滑块咋搞的，没看明白，另问纺织机导轨好用还是直线导轨好用呢？

; z/ t, _3 c( h4 l下面滑块自己锯锯挫搓就搞定了。
' L+ H! S) k4 Q. q( T1 G, f直线导轨精密度要求高，进了灰尘就麻烦了，还有直线导轨那个滑块太贵咯，土豪可以考虑。
0 e( V& K, G' c: G5 ?& M这个纺织机导轨皮实来拖，滑块简单好做。
; K% m* L; r! H8 L7 w

476253337

玩木狼 发表于 2014-12-13 22:52
0 b" e) `: R( Z. R3 _按尺寸自己锯的铁板，大约厚6mm吧，在导轨凹槽里滑动。
1 I( ?! x0 {7 C- `, y$ e尾座前面是10mm的内六角螺丝，后面是8mm的内六角 ...

没想过用锁螺丝？

海底的草坪

批量吧，造福木友

玩木狼

johnjin 发表于 2014-12-13 22:48
8 s4 \2 b& \4 V请教一下皮带盘哪里有内径8mm卖的给个链接

2 s. Y. _( s/ ?, `- o. _这家有，我不怕别人说我做广告，要是有回扣就好咯
我的东西基本淘宝买的，大家共享很好嘛。。。。
5 v8 {) [+ p# U4 H3 Y
* Q% L4 D/ k8 D7 D# z- yhttp://item.taobao.com/item.htm? ... 0&_u=doech29eaa

木芯木肺

玩木狼 发表于 2014-12-13 22:56
下面滑块自己锯锯挫搓就搞定了。
( _( O  D( h- o/ S& A: `直线导轨精密度要求高，进了灰尘就麻烦了，还有直线导轨那个滑块太贵咯 ...

间隙不好控制吧，滑块6MM厚，我看图好像尾座托板两边都傍有钢板对不，是防止左右晃动么？
. {9 _8 Z9 H! a/ ~) Y8 h, P0 v

玩木狼

海底的草坪 发表于 2014-12-13 22:58
批量吧，造福木友

' W* T) S3 R* W. C批量就免了吧
5 h; I& f" r$ D/ y  t# |) a" ~业余爱好，DIY也是一种痛苦但非常快乐的过程，
如果兄弟们自己想做我会无偿的共享各个细节，造福木友！
大家都把自己的智慧集中起来做的就会更好，我也是163兄尾座的收益者
6 F3 W. p  s/ D1 i+ j( \

玩木狼

木芯木肺 发表于 2014-12-13 23:07
! [' ~% A0 n; S; n9 E$ M间隙不好控制吧，滑块6MM厚，我看图好像尾座托板两边都傍有钢板对不，是防止左右晃动么？

, K4 B* g- p( _2 z9 z4 {1 G, w滑块厚度要求不高，主要功能是锁定尾座的，
& T$ k1 D# ]+ f6 z  T% X& K你说的尾座托板左右是10mm的铝板，是控制左右晃动的。
2 [4 I; k# t' K! j# c. X上面的20铝轴承座是标准件，宽度是60mm，我的两根轨道外宽就设定为60mm，这样两边正好贴上铝板卡住轨道。

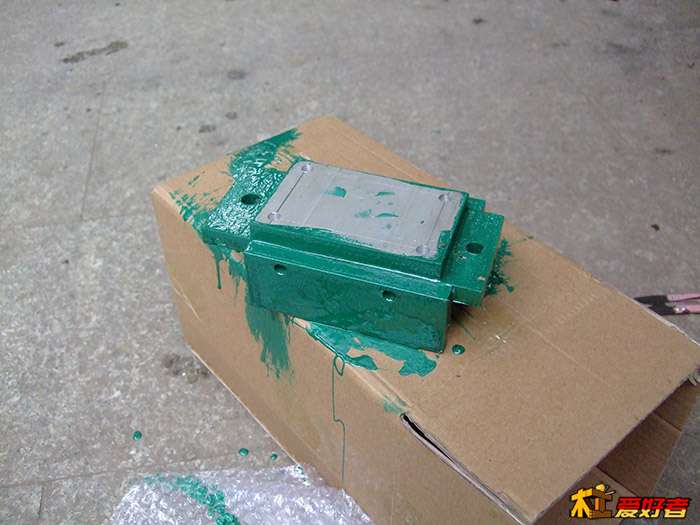

4 ]) x8 D4 [. }7 k下面这照片可以看出，宽度正好是60mm与轨道、20轴承座一样宽。
5 W1 f/ {' i$ ^- ?- q7 M2 s. _+ J不会漆，漆的有点丑，但不难看吧。。。。

! n# n; C# N! }

木芯木肺

谢过木友，看懂了，可以给个导轨链接么？
3 \* h& O8 |+ x% M3 c! k不明白铝板又不怕锈，漆它何用?
不过漆的水平确实不咋样，比我强一些，呵呵！

玩木狼

木芯木肺 发表于 2014-12-13 23:39
谢过木友，看懂了，可以给个导轨链接么？
$ `! q( u- b( i) p不明白铝板又不怕锈，漆它何用?
不过漆的水平确实不咋样，比我强 ...

' F1 \1 e$ F4 h我买的凹形导轨，也买了滑块，但原装的滑块我没有用，自己锯的铁做的好用。根据你的要求让老板帮你免费切割好。
http://item.taobao.com/item.htm? ... 4&_u=doech27f8d

4 ~# A8 a8 H) A" P那个漆的铝板我也有点后悔，原本想和底座呼应漂亮点，谁知道我的水平就那么差？
# \/ l' z2 D& E( t过阵子再用砂纸给砂掉，折腾啊。。。。。。。

哈林

楼主！你老牛了

qq23927508

0 l# R# c! r$ k0 s6 U6 B

假洋鬼子

好手艺
