DIY车床！终于转起来了，尾顶，终于成功了。。。。。。

玩木狼

去找加工的地方，车螺栓和螺丝。。。。。哦，我买的螺栓是40mm长的。能给进20mm，足够用了。
0 j8 C8 I% S: K: }& F! C( h

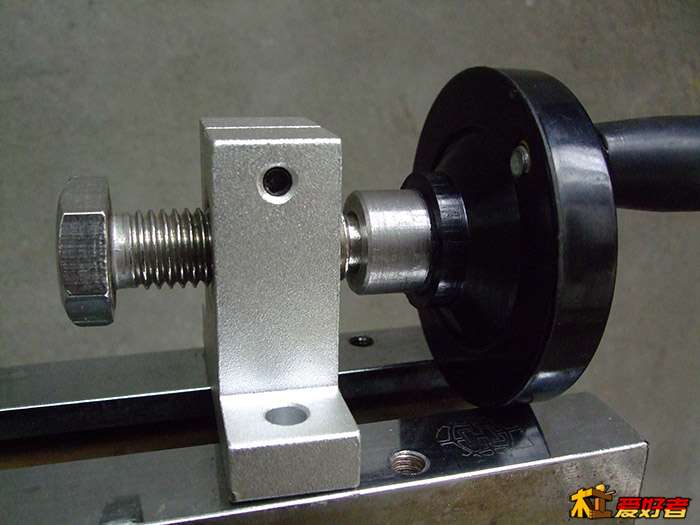

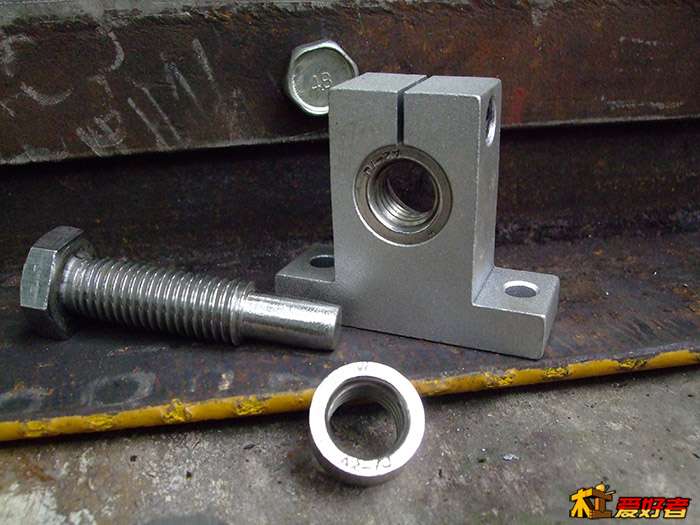

; i$ K  b% w! F2 e$ ?" H5 ?把螺栓尾部车成直径10mm（我配的手轮是10mm的，你配多大就车多大吧）
再把螺丝外径车成20mm的，正好放进20 的轴承座内。图中的圆圈实际就是螺丝车的哦。
4 ]6 v6 W" X6 h  Z* Y% z% `+ a8 r我车了两套，花了30大洋，贵了点，但感觉值得！

2 j5 O$ ]. f6 z9 k# O

0 \7 X( e2 p6 ?' q6 @) Q( n& P% O

玩木狼

沫沫无语 发表于 2014-12-13 20:34
这就没了吗

兄弟，别急，慢慢来，俺不会发帖，只有一个个发咯。。。。。一直到完成为止

玩木狼

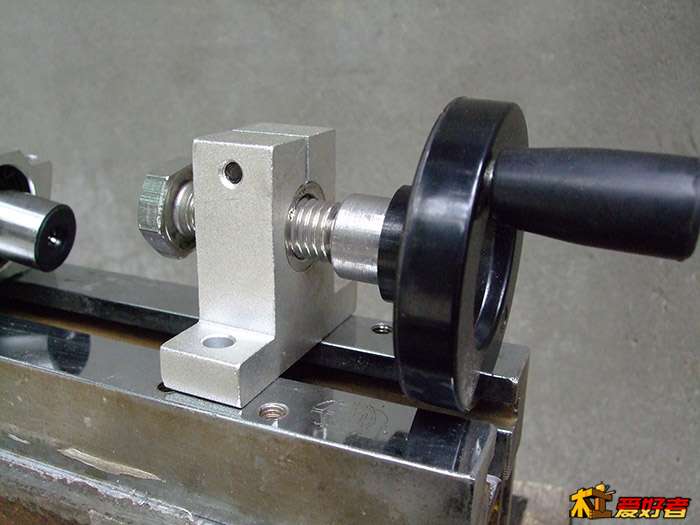

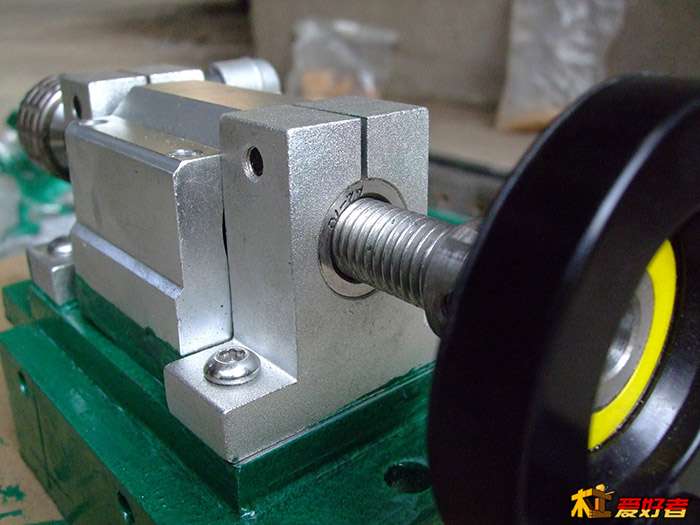

看看这照片知道怎么给进的了吧，别急，里面还有加工哦。。。。
) w8 X3 l) o5 v
6 i- D5 p) \& V8 r( K3 N

zms999

比较精致

玩木狼

看见吗？

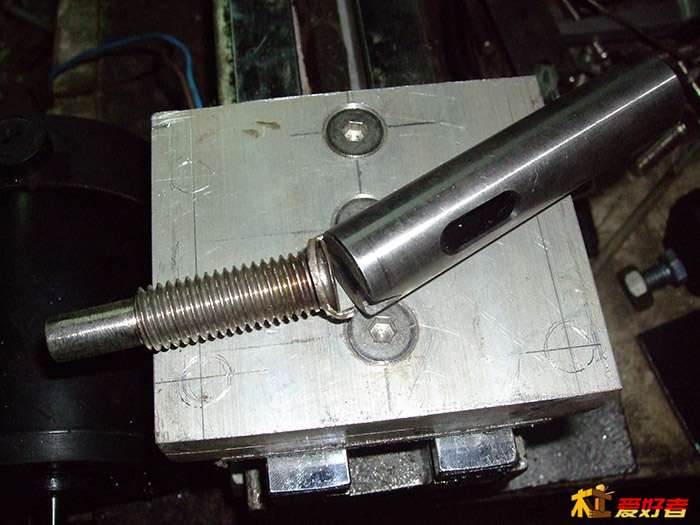

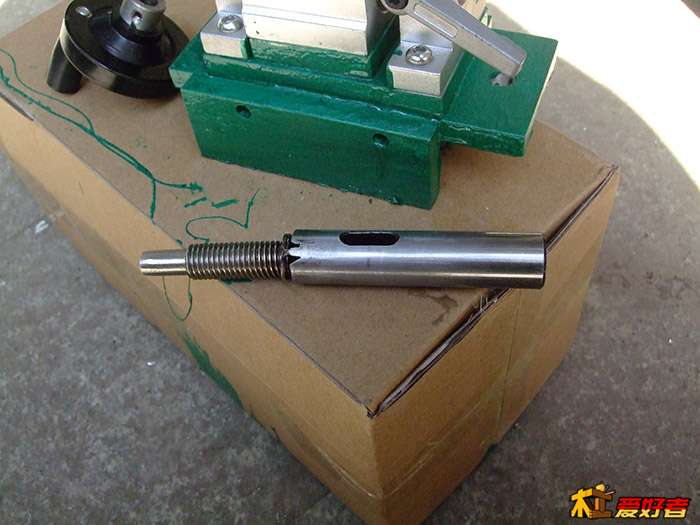

1，用砂轮把螺栓的头子打磨成这样，把垫片也打磨成这样。
0 y' U$ K; Y& d只有螺栓尾部能扣住垫片就行，不能太大，因为我用的是20 mm的变径套筒
只要打磨的小于20mm就行（再小一点更好）
1 t5 p/ y# H& C9 P* Z2，再把20mm的变径套筒对边打磨出凹槽，以便焊接上垫片的脚。

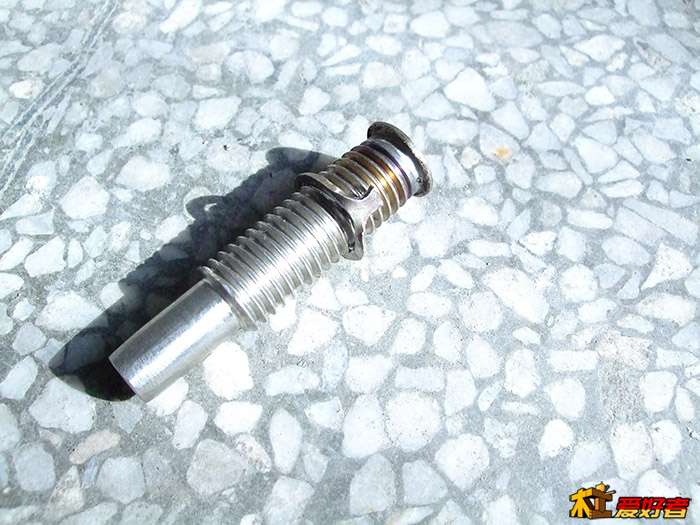

' b8 Z# _8 t( h, E$ L% w0 L4 i$ v5 ~3，焊接好的就是这样，螺栓在里面能自由转动，呵呵，怎么给进大家应该能看出来了吧。
% h: e" E8 v, l6 c" |# O# u0 U% C
: g" r7 U7 \1 C# z1 }$ {8 a+ j
/ r$ N9 y- J( w$ ?# K3 d8 P4 ^
' V( ]5 m! s7 D: w

yellow000

关键是M14的螺丝及螺丝帽的加工，可惜自己没这个加工能力，只能看看了

玩木狼

yellow000 发表于 2014-12-13 21:00
1 c6 F/ h# {# X- s8 ^关键是M14的螺丝及螺丝帽的加工，可惜自己没这个加工能力，只能看看了

/ c. ^* S* K+ O( u; R" h7 o$ B直接买套螺栓螺丝，找有车床的地方就可以了，非常简单。哦，螺栓买40mm长的哦。

casper_163

先来祝贺玩木兄~小床即将竣工！聪明的方式，不仅善用了变径套，还增加了微进给，值得学习！
' T, f- X$ z( E: D. j可能有朋友不太明白变径套怎样应用在尾顶上，我来替玩木兄上个原帖：http://www.zuojiaju.com/thread-267092-1-1.html
' _" D8 f1 i1 L# H

玩木狼

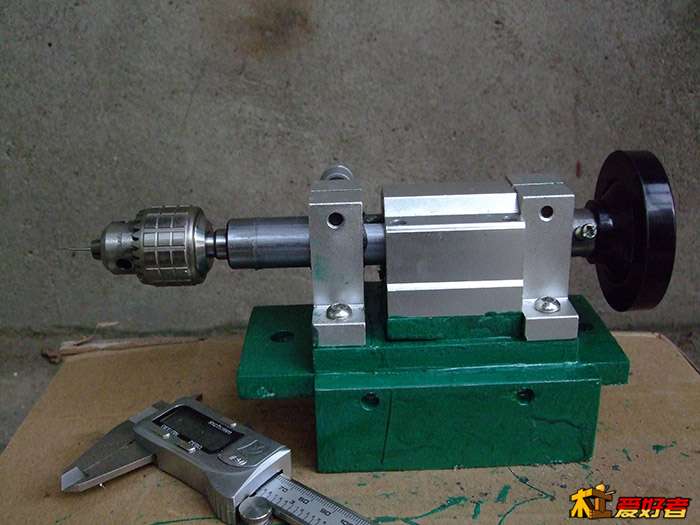

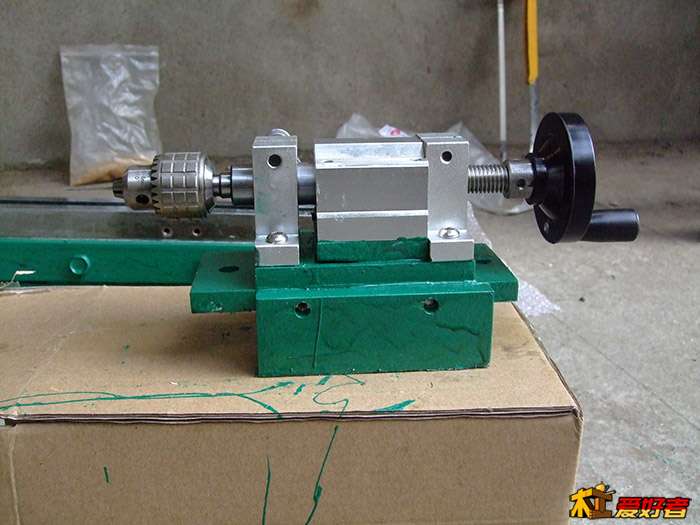

把刚才做好的一套直接装进去就可以了，给进23mm，足够用了。
还有，20滑块里面加点黄油，我师傅说了，车床就是油养的，什么地方都要有油
' r2 W0 n& a6 Y+ H
% w7 U% K2 d2 `& R; w! H  q7 J
; D0 A2 `$ l. O+ P4 L

玩木狼

casper_163 发表于 2014-12-13 21:05
先来祝贺玩木兄~小床即将竣工！聪明的方式，不仅善用了变径套，还增加了微进给，值得学习！
可能有朋友不太 ...

0 w5 ^; Q7 `& g  i- Q呵呵，还要感谢你的智慧，当初我就卡在这地方混沌了，看到你的帖子茅庐顿开。
* L# @4 R. _# Q0 u6 V7 I; v

玩木狼

一颗螺栓就搞定尾座给进系统，这肯定不是最好，但肯定是最便宜实用的哦。

" D$ E: F( p3 Q- G

hw1999

还不错。赞一个。。。。。。

18577345518

玩木狼 发表于 2014-12-13 20:36
' V' o; P6 h- m去找加工的地方，车螺栓和螺丝。。。。。哦，我买的螺栓是40mm长的。能给进20mm，足够用了。
$ x: `3 y% ^5 m
把螺栓尾部 ...

应该是螺母的外径车成外径20是么？

来自:Android客户端
- M5 S% s6 V+ e6 a( _0 T广西壮族自治区桂林市叠彩区九华路

玩木狼

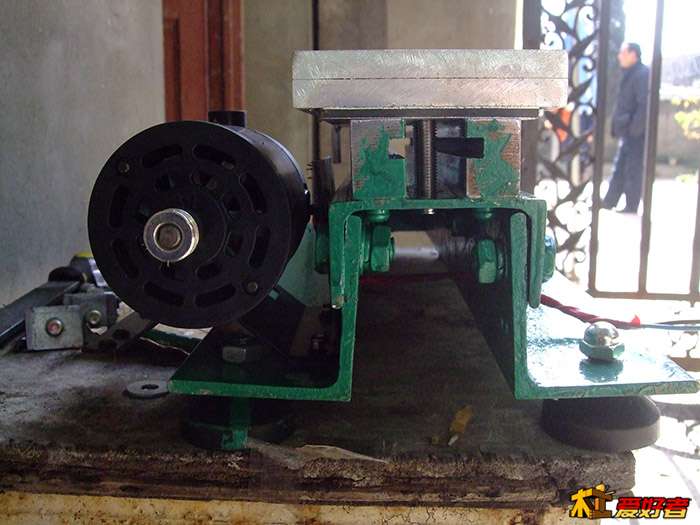

好吧，开始装主轴部位

* |8 S* ?+ }3 Q$ b/ M, s$ q我用10mm的铝板，又是锯又是挫，搞的老婆骂死唠。。。。。
  p/ @3 J9 Y. L

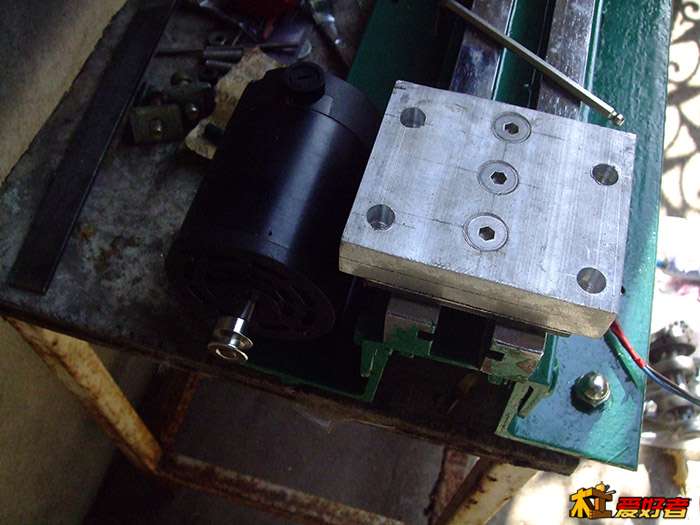

. S0 l9 g6 s2 U# u9 c& {- [2 {5 P主轴板用三个8mm的不锈钢沉头螺栓直接上到槽钢上，打孔攻丝是件体力活哦。


) X, }8 z+ }( P- u- _
+ a9 d; [" P5 x" o6 ^6 w. U

玩木狼

18577345518 发表于 2014-12-13 21:26
5 g0 N* {# L) J8 ^: u6 W9 j应该是螺母的外径车成外径20是么？
" H* p8 y& D, H# Y7 a; R$ \
" `& G% t- g5 o# b! F( X! \/ o来自:Android客户端

是的，我就是找超过20mm的螺丝，M14正好合适，螺丝是22mm的，车成20mm的圆，可以放进20的铝轴承座。
