自制超级好用的旋风分离集尘器（改进在131楼）

煮鹤

学习了，有机会自己做一个。

dlc11306

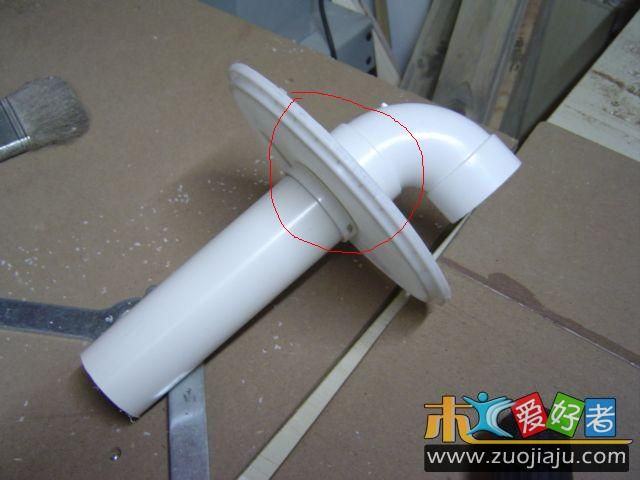

请问楼主，图片中圈的地方是如何连接的，牢固吗？

近山人家

经典呀！

shychico

今天有时间，有研究了一下这个旋风集尘器，作出一些调整和修改，已经解决了有少量刨花进入吸尘器的问题，改进后的集尘器不会吸进一点刨花，甚至连带锯切割的细小锯末也不会被吸进吸尘器，全部进入塑料桶了~~~~

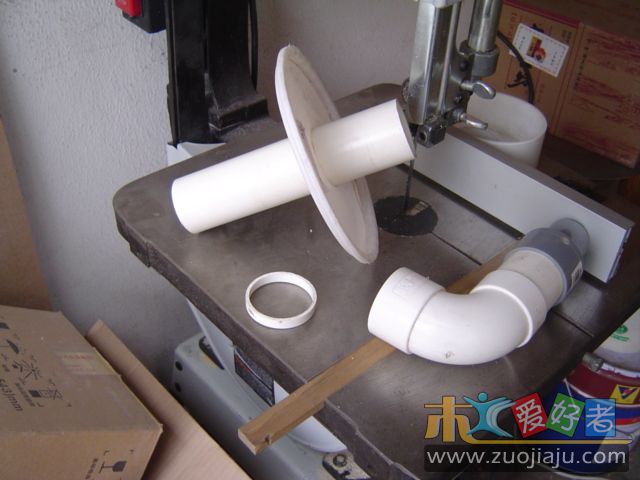

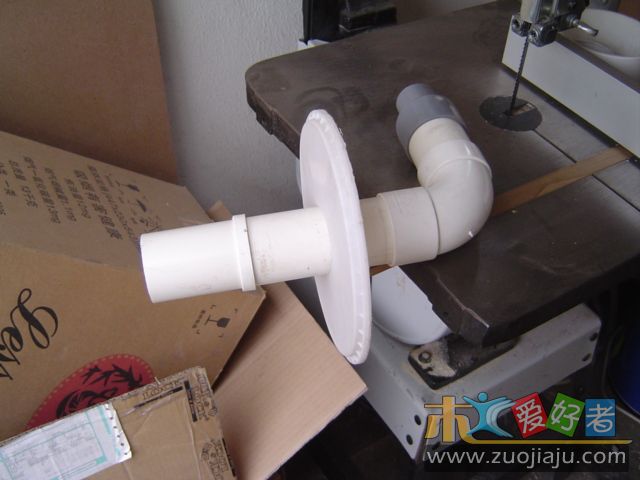

) \  F$ w! M* Z分析有少量刨花被吸进吸尘器的愿意可能有两个：1、锥形桶内的吸尘直管过长，根据动力无限昨天发的图片我又搜索美国DUST DEPUTY公司网站并找到该产品的图纸（图纸在本帖123楼），图上的锥桶内直管确实比我的短一些。2、锥桶上固定直管的盖（废旧胶桶盖）太软，导致直管受到和它连接的吸尘器管的扯拉发生变形，导致直管头部偏离并贴近锥桶内壁，导致直管直接把正在紧贴锥桶内壁向下旋转的木屑直接吸走。

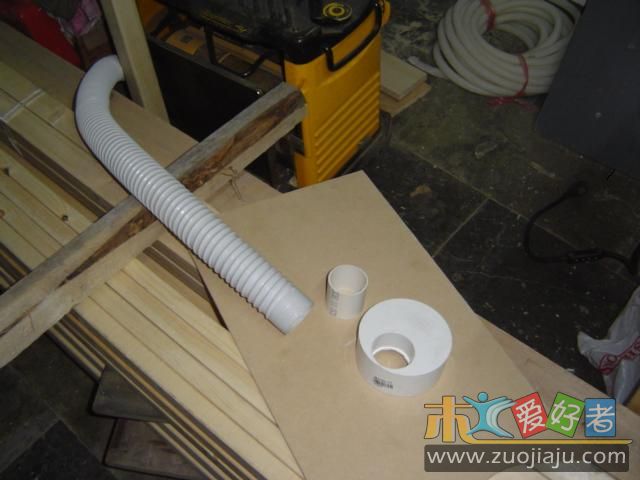

调整和改进：1、将直管截去一段。2，将较软的废胶桶盖制成的锥桶盖改成高密度板制成。
6 f9 M: p2 v5 G* T" }. G8 J2 h改进比较成功，问题被解决~~~

shychico

改进之后的效果测试：

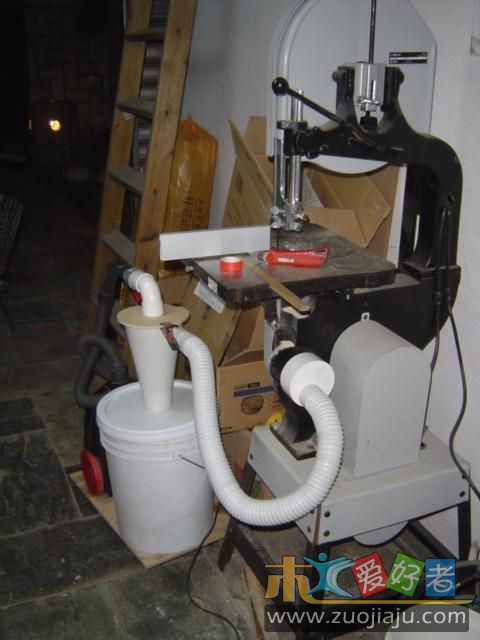

& H7 l: P1 j# d  t3 \1.将吸尘器集尘袋清理干净之后装回，并将旋风集尘器与带锯连接；
" W- p+ f1 D" N$ O* g, e  y# }2.开启带锯连续横切一块松木方，产生的细小锯末都被吸进集尘器；

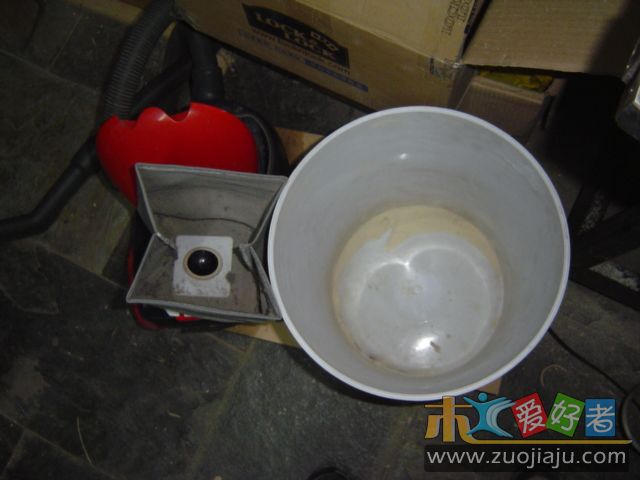

  U3 H, s) q  E' J7 U; ]* l- s  A3.打开旋风集尘器的塑料桶，看到被吸进的带锯锯末；

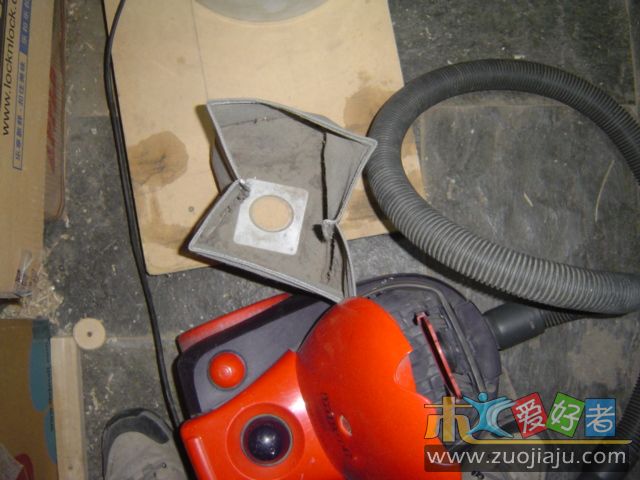

* A" o/ J! w6 S1 s- Z; C) B4.再打开吸尘器的集尘袋，里面没有任何锯末，一点儿也没有~~~

shychico

101707请问楼主，图片中圈的地方是如何连接的，牢固吗？
, C. D' W  w# S- a( m4 Z( m" bdlc11306 发表于 2009-4-17 21:16

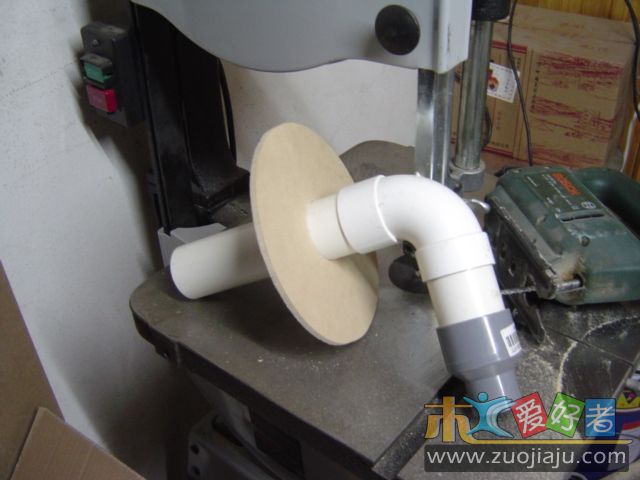

3 D5 E3 b7 E5 q- m" K/ {回复dlc11306：请看照片~以前因为那个塑料桶盖较软导致直管有些晃，今天改成高密度板之后，非常稳固！~

zw1zw1zw

螺旋，怎么做的？

shychico

螺旋，怎么做的？
; A, U2 l0 B" {: @) d" a. Uzw1zw1zw 发表于 2009-4-18 21:32

/ |+ U$ I- s; k: w+ M/ d0 Z$ B

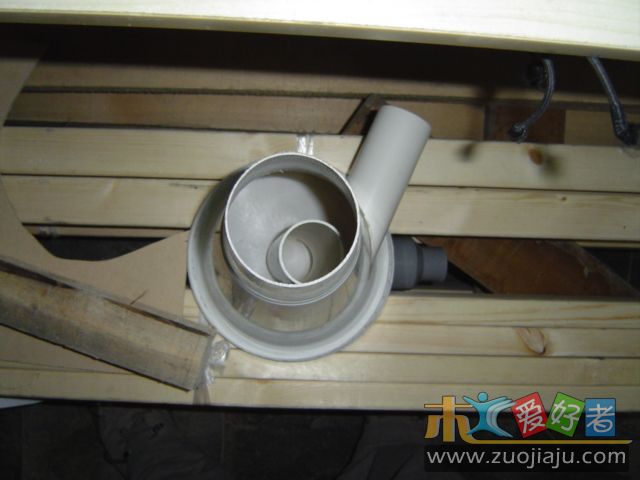

8 B# p: z( F$ Q/ \# ^回zw1zw1zw：不需要螺旋，椎体结构使锯末在椎体内呈螺旋下落进椎体下的积尘桶。

shychico

' u! D$ l0 N0 U' Q/ i

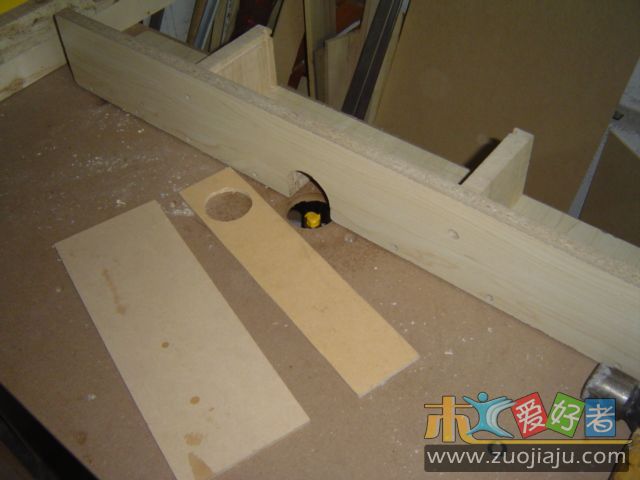

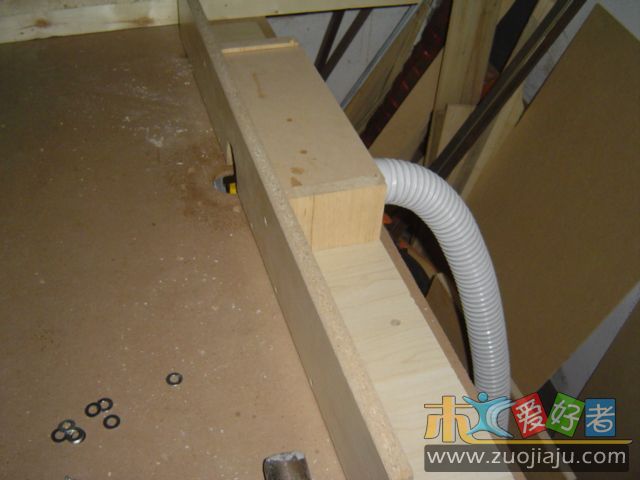

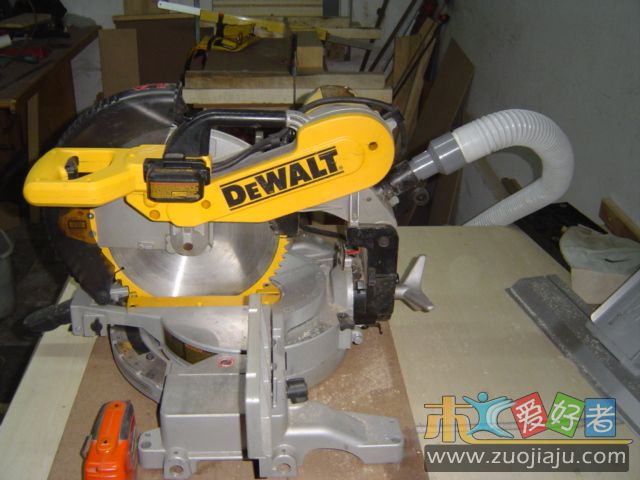

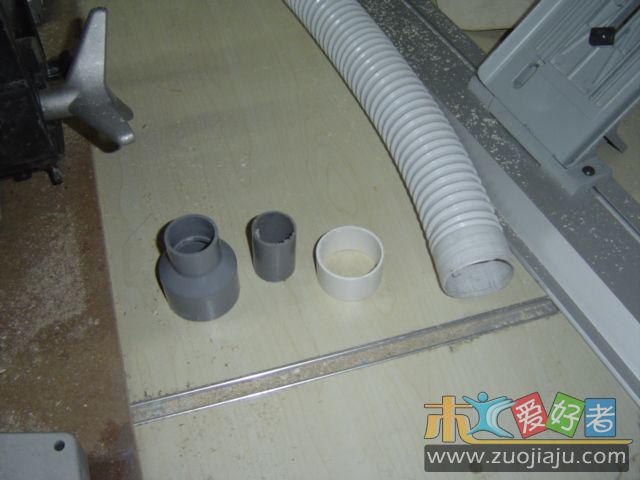

& Q% p/ z- a' h8 O3 S9 l今天去家得宝买了几个管件，将集尘器与带锯、雕刻机、斜切锯连接起来~~

动力无限

　　猛！ 终于修正参数！这样的
" B6 g  o4 {; Q/ T帖应该加精！
9 J; m9 r$ Q: \, e! Z" r: x　　早看到你的插入管的深度有一些过长，对比原视频内管并不长（幸好原视频的是有一些半透明的）。分析原因是：管伸到接近底部的时候由于颈部的“咽喉”会变窄，影响到木屑通过，于是木屑就会反吸上来，造成“风短路”而跑屑。所以管的深度应该是让“咽喉”的宽度要大于管径即可。
　　

动力无限

6 a, F4 {; U, l( J原国外视频资料来啦！！！！！！！！！！！国内发的YOUKU网开不了，估计是不是也在“半河蟹”状态？土豆也不让上传视频，只好到56网去发了！！！视频资料难得哦，大家需要就赶紧去看吧：http://www.56.com/u64/v_NDI2ODQ2Mjk.html

　　哦，对了，介木友很喜欢“歪脖子欣赏图片”，于是我特为木友量身定做了这视频，大家一定会非常喜欢的！这次绝对有诚信！决不让木友脑充血！！！

牛展

这两个都是坏分子来的！~

gfshaoy

动力无限 你这家伙!本来平时都是向右歪脖子看的多,这次被你搞了个左倾路线

TBku

脖子有点累，但值，超值

shychico

1 g3 O# G9 d* ~# x9 x% P1 P& L* G& f被你彻底搞疯了~~~~动力无限{:3_156:}
