自制超级好用的旋风分离集尘器（改进在131楼）

kzhengjiek · 发表于 2009-4-16 21:50:21

一百多楼啦！！楼主发拉个好贴。

lzkappa · 发表于 2009-4-16 22:16:44

111楼的好图

shychico · 发表于 2009-4-16 22:40:35

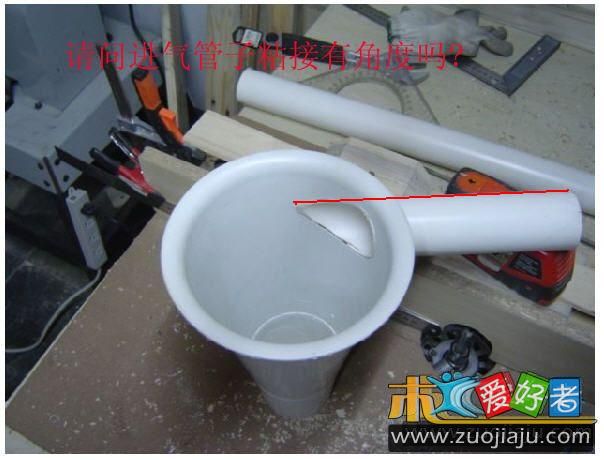

请问进气管子粘接有角度吗?
3 ?0 }; e; J' G' s% x海鸥发表于 2009-4-16 17:01

106楼说的对，管子的边（红线的位置）和椎体是相切的，同时管子的轴心和椎体的底面是平行的~

shychico · 发表于 2009-4-16 22:50:48

本帖最后由 shychico 于 2009-4-16 22:54 编辑

请楼主，展示下吸尘器管头的连接方式，我这里没有合适的方法，希望你借鉴下你的经验。先谢谢了6 K2 V8 q5 o+ ^8 n/ Q7 F/ E" o
zw1zw1zw 发表于 2009-4-16 15:39

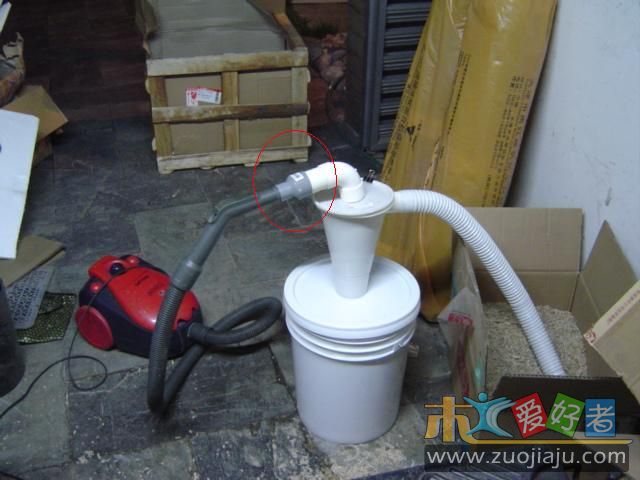

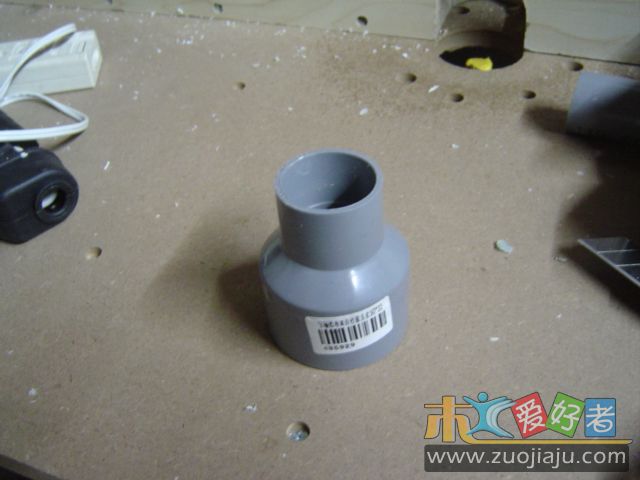

一般吸尘器的管子都是直径32mm的（吸尘器的那两节直管的内径以及和可以插入这两个直管的弯把的外径都是32mm），在水暖商店可以买到50转32的变径，这样就可以吧吸尘器连接到旋风集尘器了，如图红圈位置

zhongli09 · 发表于 2009-4-16 22:50:50

大白桶里放个垃圾袋，用完直接扔掉
楼主太帅了，正在郁闷刨花问题呢

sunscape · 发表于 2009-4-16 23:23:04

由衷的佩服lz，你太智慧了

尤其是投影和花盆，聪明的商家要囤积花盆了

鬼头蟹 · 发表于 2009-4-17 01:37:34

做的真好

slash1028 · 发表于 2009-4-17 06:20:24

强人哪~~

slash1028 · 发表于 2009-4-17 06:21:44

谁人能说说原理呢，有离心力的作用尘就不会吸上去了？不要叫我去看书哈~~~

动力无限 · 发表于 2009-4-17 11:14:40

视频来了！！！！！由于YOUTOBE视频网站被“河蟹”掉了，所以我只好把我的“珍藏”发到国内的YOUKU网站，现在正在审核，希望不要在审核的时候把它也给“河蟹”就行了。
　　现发一些这段视频的一些截图给大家研究学习一下，介于木友网有一种“歪脖子欣赏图片”的怪僻，于是我对图片也进行了一些处理，希望大家喜欢：

shychico · 发表于 2009-4-17 12:22:33

本帖最后由 shychico 于 2009-4-17 15:16 编辑

楼上的太残忍了！~~说好了歪脖子看的，怎么又让俺倒立了呢？我的脑袋都充血了。。。没有诚信~~~

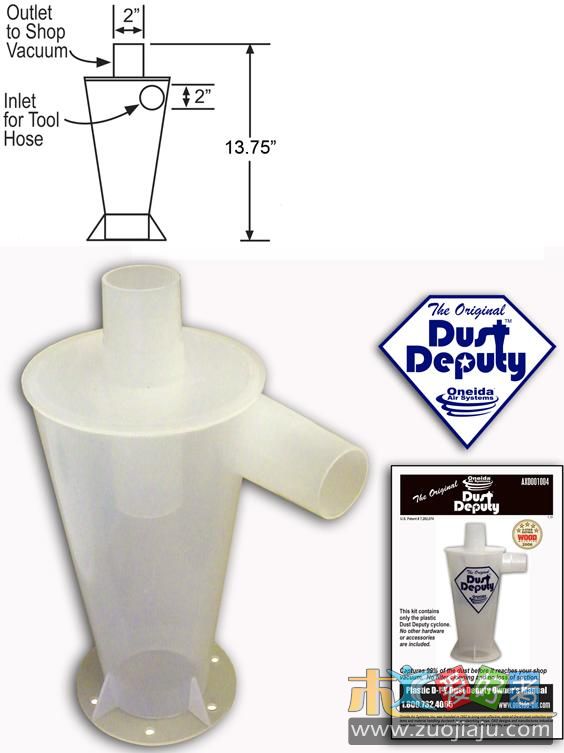

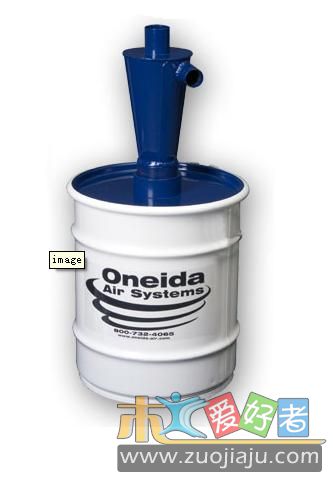

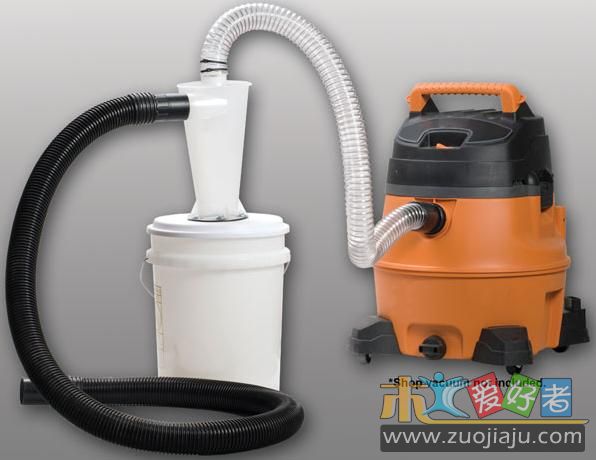

这个视频太有用了，我需要的就是这个关键词“dust deputy”。。。有这个词就能搜到视频了~~~下面的都是刚刚搜到的~~

dlc11306 · 发表于 2009-4-17 12:58:57

动力无限肯定从小特捣蛋的那种！哈哈

guguangchu · 发表于 2009-4-17 13:00:15

谁人能说说原理呢，有离心力的作用尘就不会吸上去了？不要叫我去看书哈~~~0 q/ o5 a& z- ]. f1 v8 s
slash1028 发表于 2009-4-17 06:21

其主要原理就是在吸入力将锥型桶里的空气形成强烈旋转的同时，从吸入口下方锥型桶正中部位强力排出，造成下面存屑的桶里出现较强的负压，将木屑积于桶内。

老实哥哥 · 发表于 2009-4-17 14:53:08

太有才了。啊哈哈哈

海鸥 · 发表于 2009-4-17 17:30:39

看了一边又一边,太好了,真想照样做一个.
