DIY导轨锯自制吸尘装置

hdlook

ImDoya 发表于 2014-12-17 17:49
* g1 Y7 s% A: J& X4 X7 V9 I这个电锯很奇怪，本身壳子有这个个孔，但是我通过录像观察，好像木屑都不走那个孔排出来
木屑从顶部往 ...

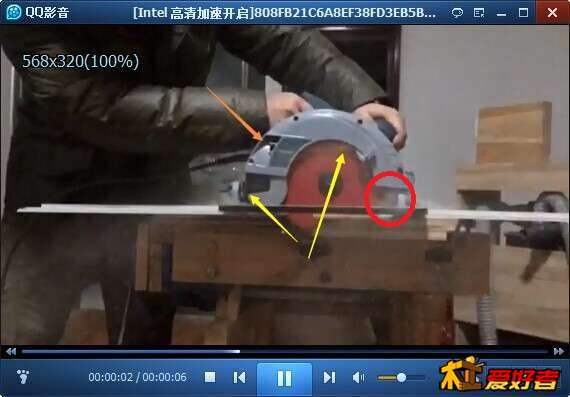

- v$ h7 {8 r7 I! }  S# b1 T6 Q0 ]3 t# D回木友，从这个AT3105后面排屑口吸尘确实效果不佳，不知道是产品的设计问题还是我的吸尘机吸力不够，我现在将吸尘口改在下图红圈的机头处，圆锯推行速度放慢点效果非常不错
+ y% ^2 Z3 B) a/ ?
) {, i0 I, `/ y. ]1 g" g

ImDoya

hdlook 发表于 2014-12-18 13:18
& d9 e2 F/ _1 _- n" A7 N回木友，从这个AT3105后面排屑口吸尘确实效果不佳，不知道是产品的设计问题还是我的吸尘机吸力不够，我现 ...

能放图吗楼主，谢谢啦
- ?6 H$ b1 {) x( P9 \  [& W

hdlook

由于工作忙，加了吸尘接口后没时间更新测试效果，现在补上，由于专心测试过程图不多，请各位木友多包涵。

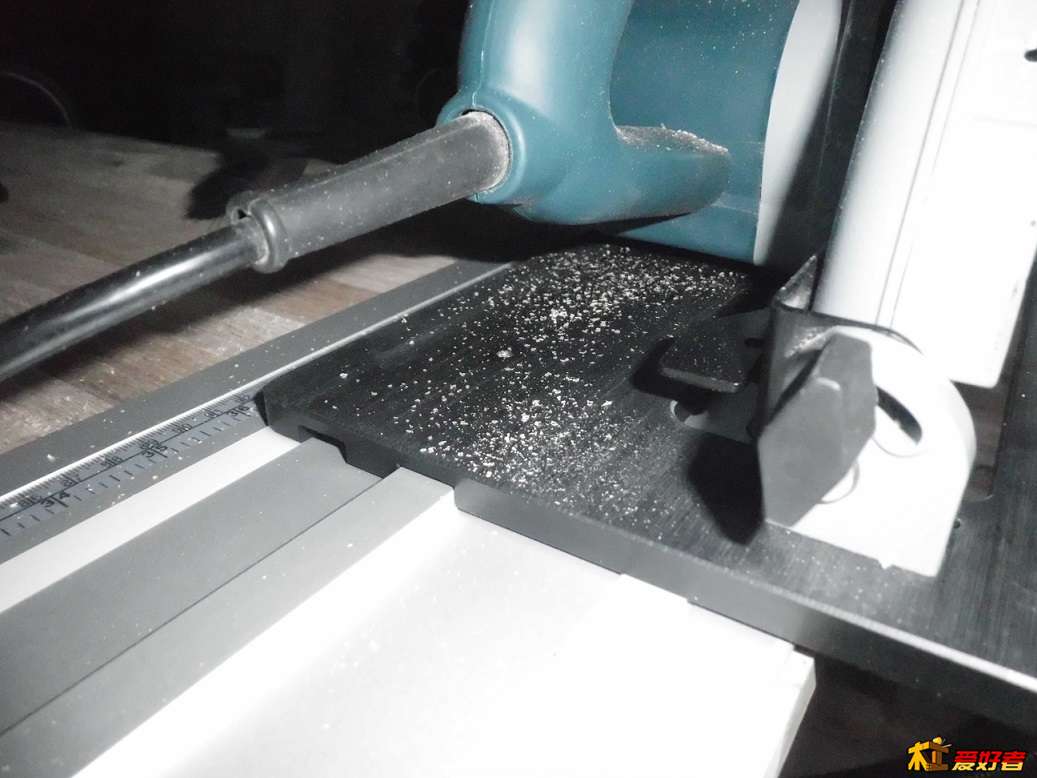

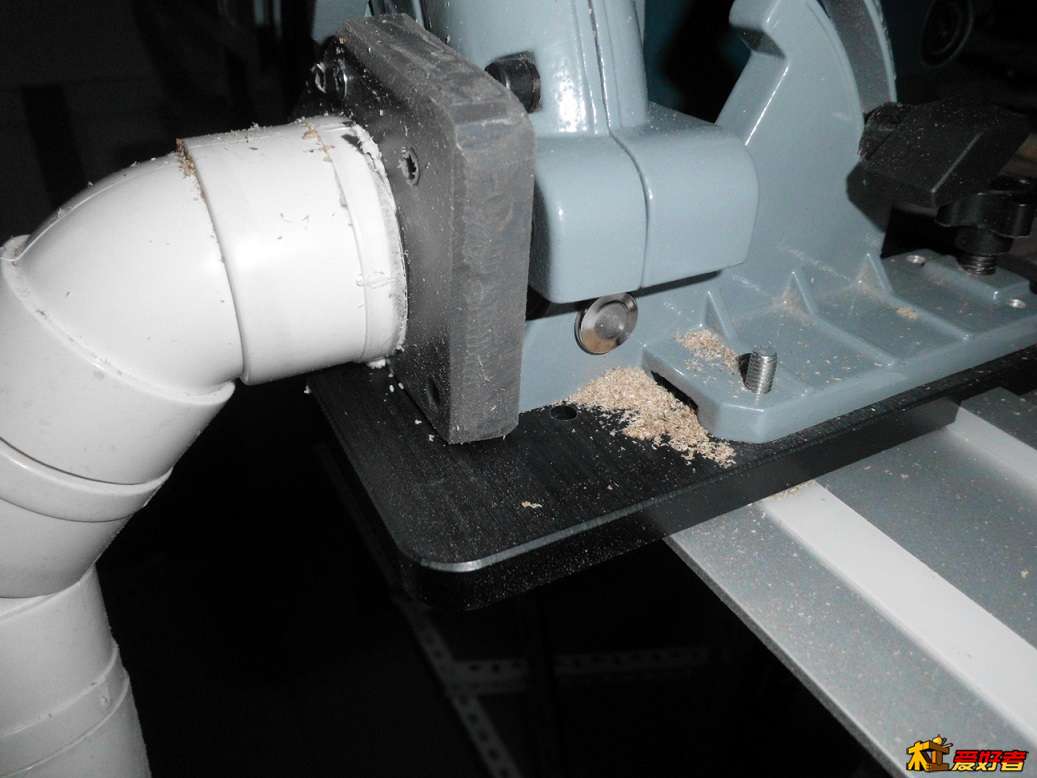

话说自制了吸尘接口从这个AT3605的后部排尘口的效果真的比较差，开吸尘器和不开吸尘器的效果差别不大，而本人由于有鼻炎，对灰尘特别敏感，所以苦思冥想是哪里不对想着改进。想起手里有个威克士7寸圆锯原装配有后部吸尘口，于是在导轨电木底板开孔装上开机测试，发现效果还是强差人意，和AT3605一样木屑主要从前锯口哪里飞奔出来，然后在前半部罩飘逸大量粉雾，如下图示：

  X  n5 E5 S9 r1 V% K7 m* Z0 K

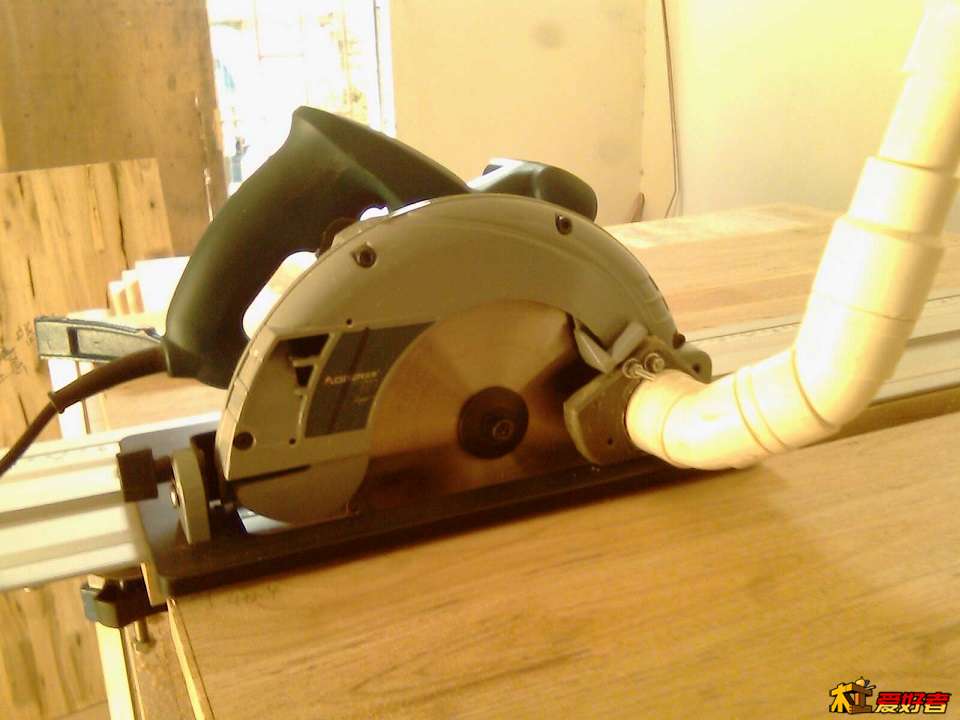

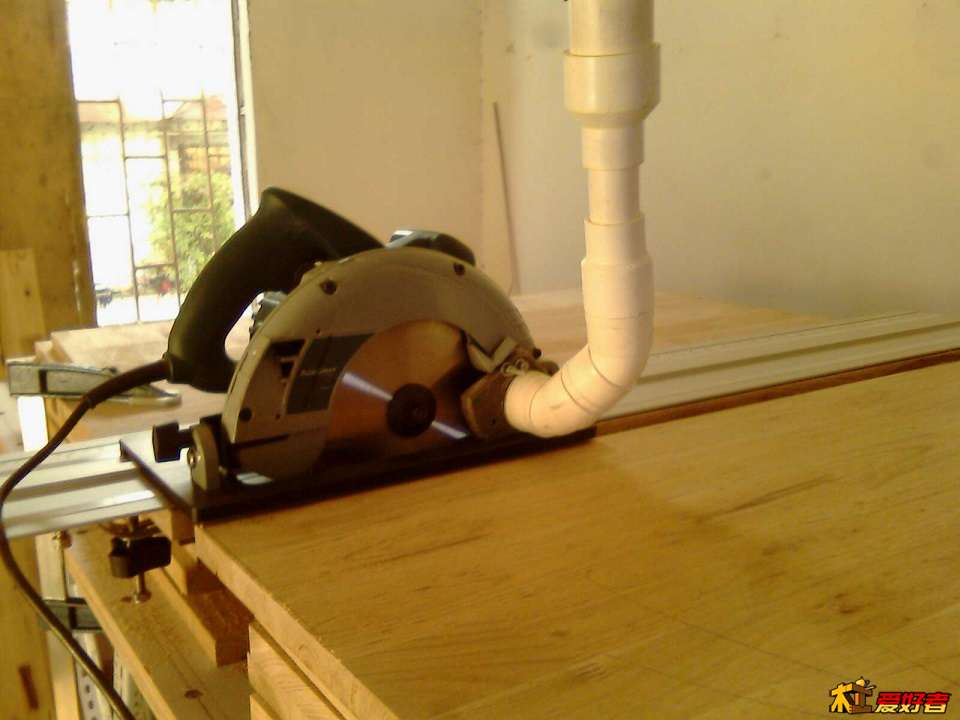

2 i: H8 \9 [8 h看着换机试验的结果如此，心想是吸尘器的吸力问题吗？但是拆开接头用软管去吸满地的木屑和木粉的效果却不差，再看看电木底板上的木屑痕迹和联想开锯时的实际情况，心想是不是吸尘接口放错位置了，或许放前面应该会好点，记得本坛以前有个木友曾发过帖介绍过在电圆锯前头加装吸尘接口效果不错，于是马上动手修改，过程省略，以下是成品图：

, @( h1 y' ]  V/ y& U( v+ c


; ]# M6 }- E8 E0 N/ @9 M; T8 L9 M改好再次开机测试，这次效果好多了，和在后部吸尘的效果相比最明显的是没有了飘逸的木粉，工作时的能见度提高了很多，不戴护目镜也能干活了，但是还是会有一些大颗粒的木屑会飞出来，除了小部份来不及吸走的木屑，主要是走锯时木板底下吸不了的木屑和在贯力下被锯片带到后部打到护刀罩弹出来的木屑，如下图：

- T9 Y! `. Z' t* J0 k8 \
" a# m- z' [/ M' v) h- z4 `
. d( g  O7 C$ t% a5 i6 d1 D, R

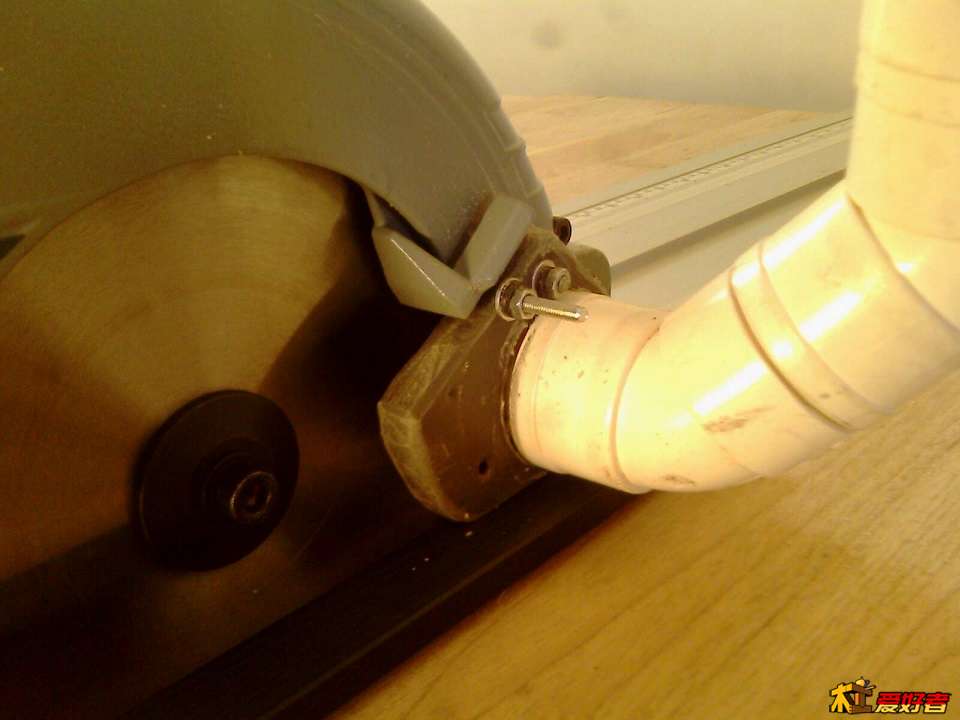

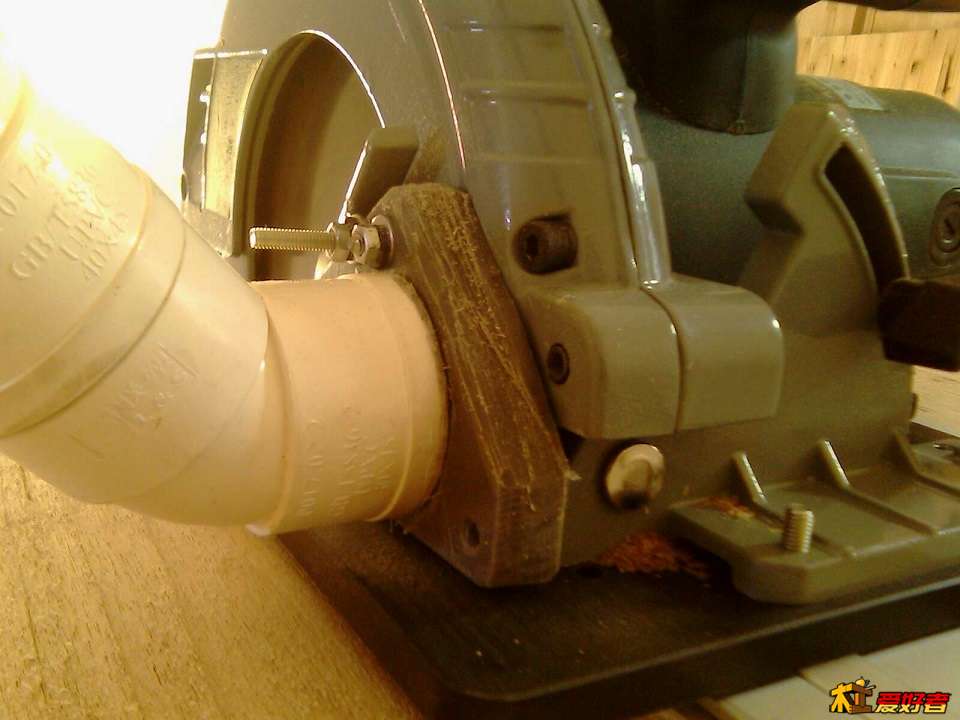

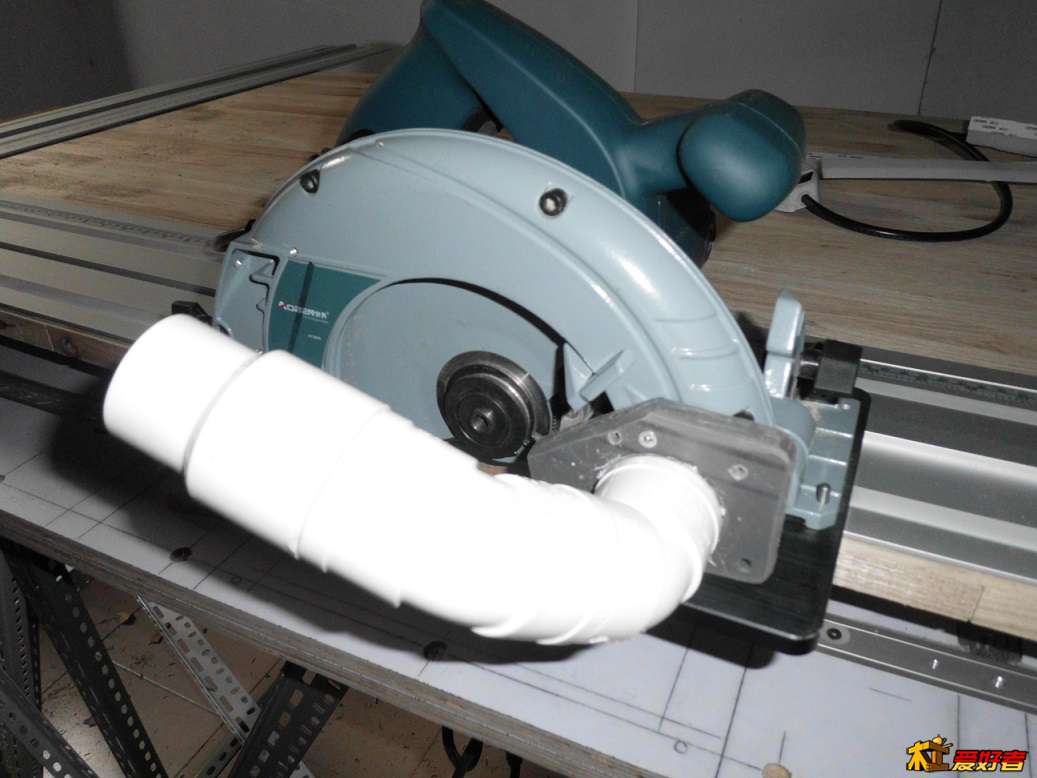

  ~  Q& ^( L4 i1 N6 I) \' k到此测试完毕，决定就这样干了，在往后的几天中由于在走锯时经常转动接头，导致锯罩上开的螺丝口滑丝，后来干脆就再多开一个螺丝口，改为在外面上螺母+弹簧介，这下稳固多了，如下几图：
5 d5 @  o7 E  C1 W# a$ r
5 _  U+ V- [# G: }
& C, }& \5 D% v9 ?, @
% q1 B8 W7 C1 p& D7 j


7 t6 p  U  I1 r8 p) G# ~# V# r

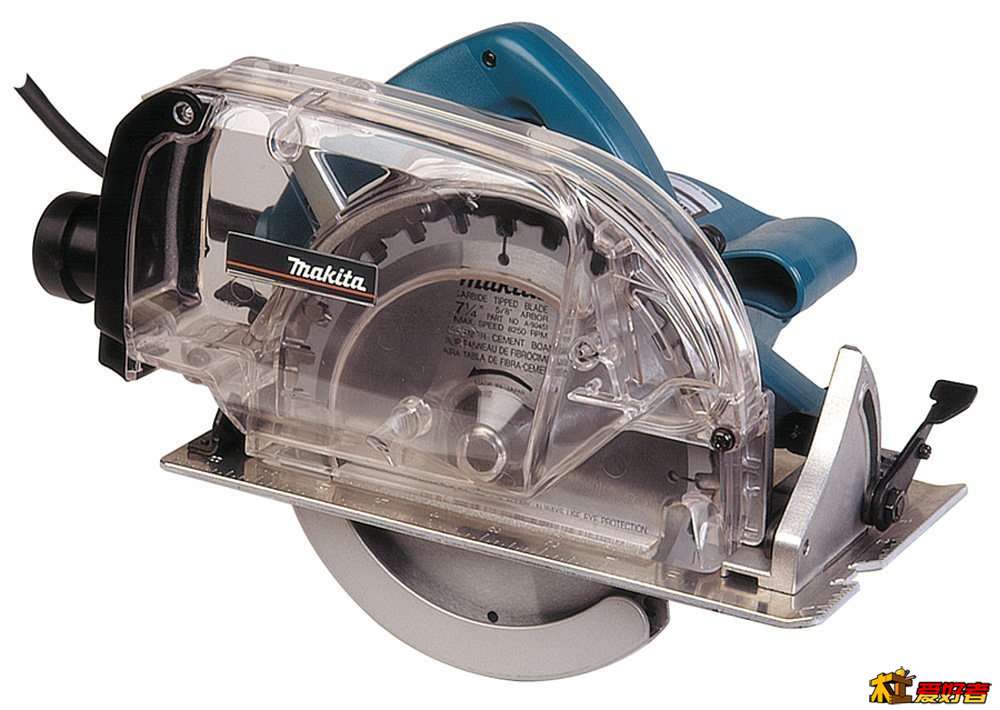

' ~5 ^/ r* e: t& V; K虽然说对现阶段的工作效果比较满意，可以解决8成木屑+9成的木粉，但是还不是很完美，又定下了一个目标方案，有时间了就再改进，目标方案参考下图，感觉应该可以解决95%以上的木屑木粉困扰：
& a- g3 b5 R% v$ p4 L

hdlook

ImDoya 发表于 2014-12-19 19:42
能放图吗楼主，谢谢啦

+ W5 K! @9 h$ S2 c. M* [3 w感谢关注，详见18楼，谢谢！

时间的旅者

个人感觉 奥奔AT3605积尘口做在这里不太合理的

横州仔

兄弟，我也是买了吴新的轨道和奥本的圆锯来配合。
. N% P8 V6 X* E4 `问题出现了一个，不管用什么锯片，板子的锯面都没垂直过。

雨中@漫步

3605重看不重用的婊子货

hdlook

横州仔 发表于 2015-1-10 20:13
兄弟，我也是买了吴新的轨道和奥本的圆锯来配合。
问题出现了一个，不管用什么锯片，板子的锯面都没垂直过 ...

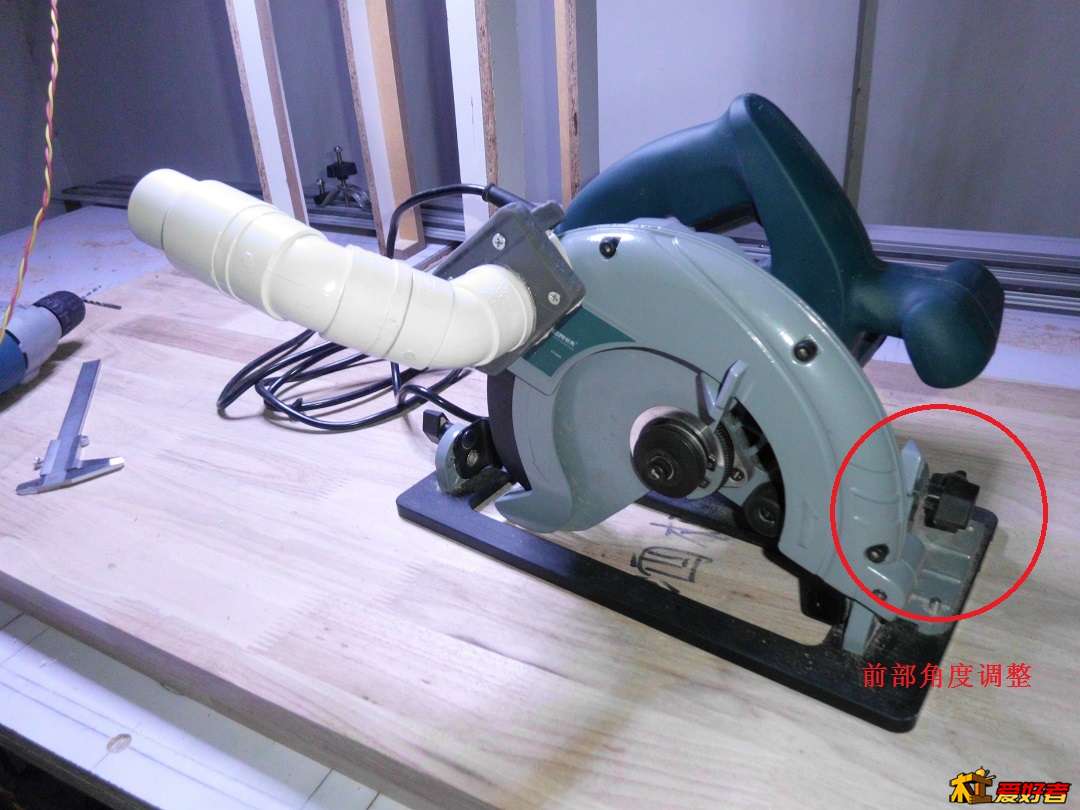

8 c* X) ]- v6 w4 t) N0 I是买的AT3605专用底板还是万用底板？如果用的专用底板锯面不垂直，请先调整好电圆锯的倾斜角度保持在90度，即下图这个螺丝把手就是调整倾斜角度的：

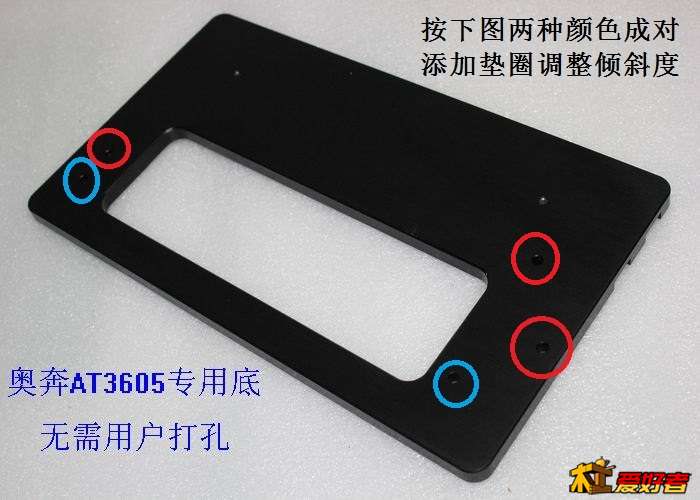

边调整边用直角尺测量锯片两边与底板的垂直度，如果电圆锯自身的角度倾斜调整到尽头锯面还是有倾斜，可尝试在电圆锯与底板之间加螺丝垫圈，以底板左右方向为X轴，锯片垂直于底板为Z轴，锯片在底板的底下向哪边倾斜，就在哪边电圆锯与底板之间加垫圈，垫圈如果太厚导致反倾斜，可以打磨到合适厚度再加上去，借用日总的图说明，加垫圈是按下图两种颜色成组添加的，例如三个红色位置或两个蓝色位置一齐添加：

2 @' G& S- R4 q

hdlook

雨中@漫步 发表于 2015-1-10 20:42
$ F' v# ~4 d+ f2 l5 e4 r( q8 B3605重看不重用的婊子货

这位木友请注意文明用词，工具是手的延伸，要想工具用的好，用工具的手很重要，这手不但要会用工具还要了解工具的脾气(性能特点)并懂得捋顺(调整)它，否则送个费斯托电圆锯+加满油的发电机给明熹宗朱由校也是白搭

jackyluntan

看了你这个帖子感觉非常过瘾，有一个问题我要弱弱地问一下。你拆下了圆锯的保护罩，其实只是保护罩的一半，我想知道剩余的另一半是否会影响安装9寸或者12寸锯片？因为我觉得用7寸电圆锯倒装，锯片锯切高度不够，想找一个能换装大一点的锯片的电圆锯，不知道这个奥奔的成不成。谢谢你能解答。

hdlook

jackyluntan 发表于 2015-1-12 09:30
看了你这个帖子感觉非常过瘾，有一个问题我要弱弱地问一下。你拆下了圆锯的保护罩，其实只是保护罩的一半， ...

你说的保护罩是指外保护壳对吗？这个AT3605不能拆下外保护壳使用，我只是拆下来加装附加装置后就装回去了，因为这个产品结构的原因拆了这个外包护壳会导致电圆锯的整体垂直出现倾斜和不稳定，至于能否在不拆外壳的情况下安装9寸锯片不是很清楚因我手头上没9寸的锯片，或者你可以去TB的奥奔旗舰店找客服咨询，至于12寸锯片不用试就知道肯定不行。

DJJ2244

谢谢上图，有动手能力不错，但是感觉有一个问题，如果把侧面密封效果肯定会很好，侧面敞开，吸尘器空气短路，就是主要把侧面的空气吸入吸尘器，而真正要吸的木屑、粉尘没吸进多少。如果把侧面封闭，吸尘口装在前面和后面都行。
