DIY导轨锯自制吸尘装置

hdlook

     最近要做批板式家具，所以从日总那买了导轨回来，配上个国产奥奔就开工了，开了两块板发现尘屑飞扬得太厉害，虽然自己有做防护无所畏惧，但是漫天飞舞的尘屑终究看着不太舒服，影响工作心情。其次由于要开窗干活，不免会有尘屑飘出窗外，时间长了邻居或多或少都会有意见的。找到奥奔售后，说没集尘配件，于是决定自制吸尘接口连接到已有的旋风集尘系统。

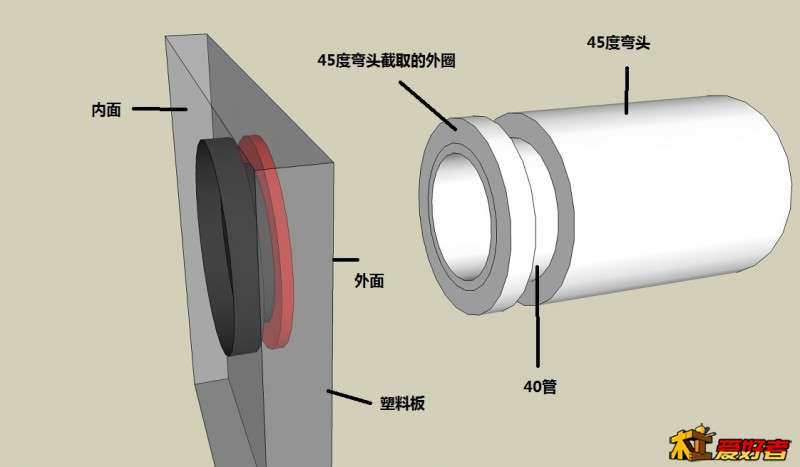

    设计图


    这个设计图应该很好理解，做成这样就可以360度旋转，其中塑料板红色处填上玻璃胶，玻璃胶和PVC的粘贴度不是很强，等玻璃胶完全凝固后使劲转动一下PVC管，PVC管以后就可以随意转动了，玻璃胶因为被卡在里面，就起到了密封圈的作用。

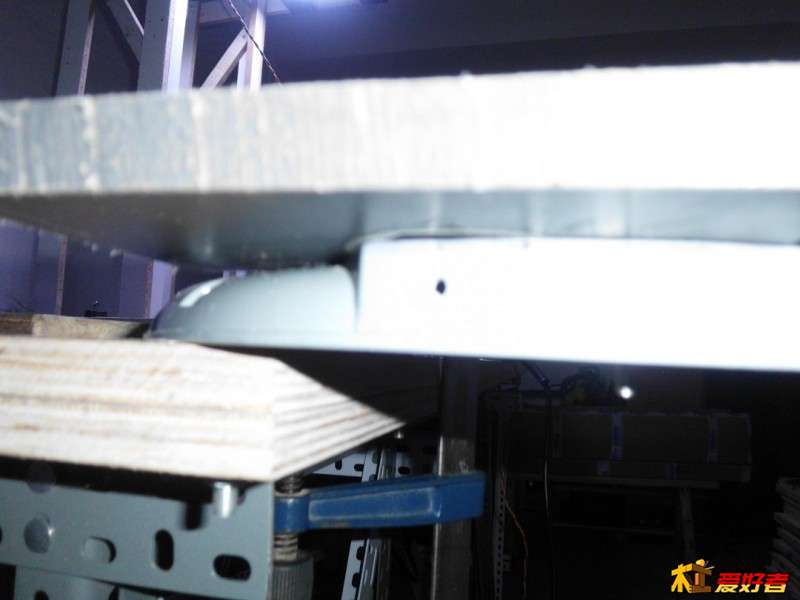

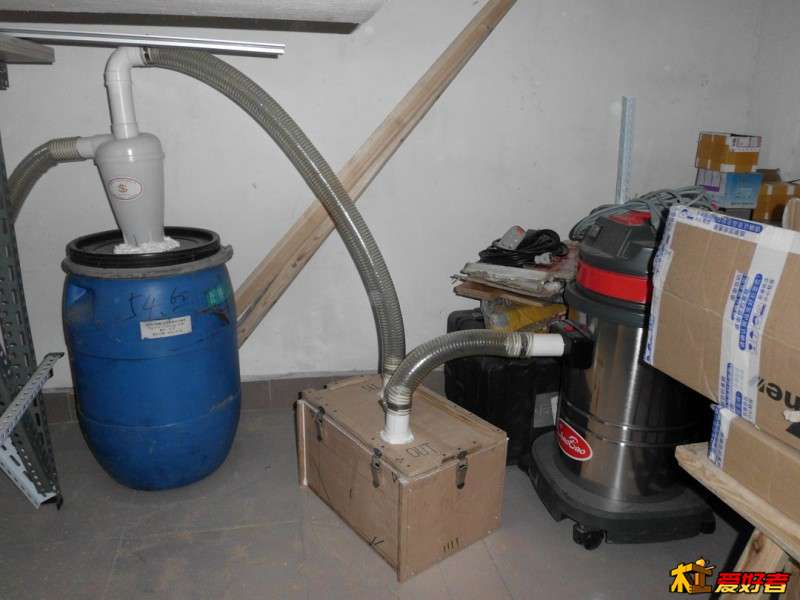

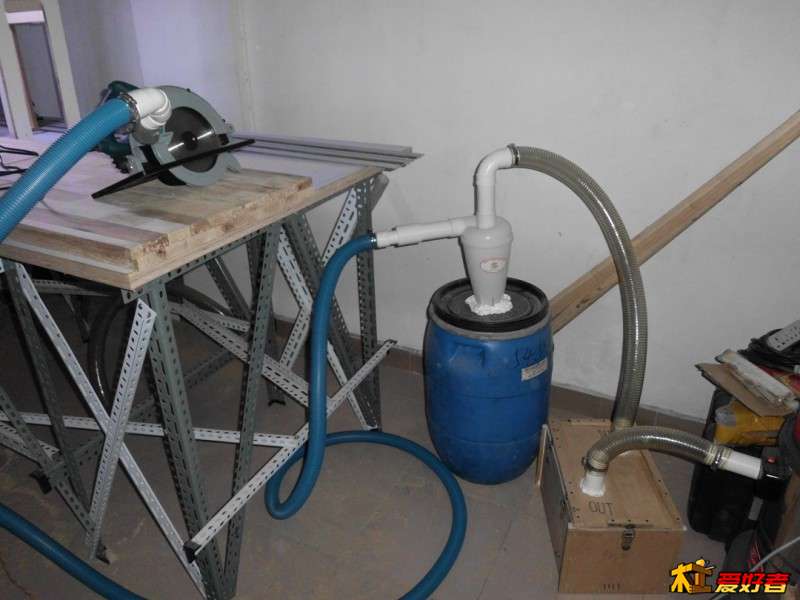

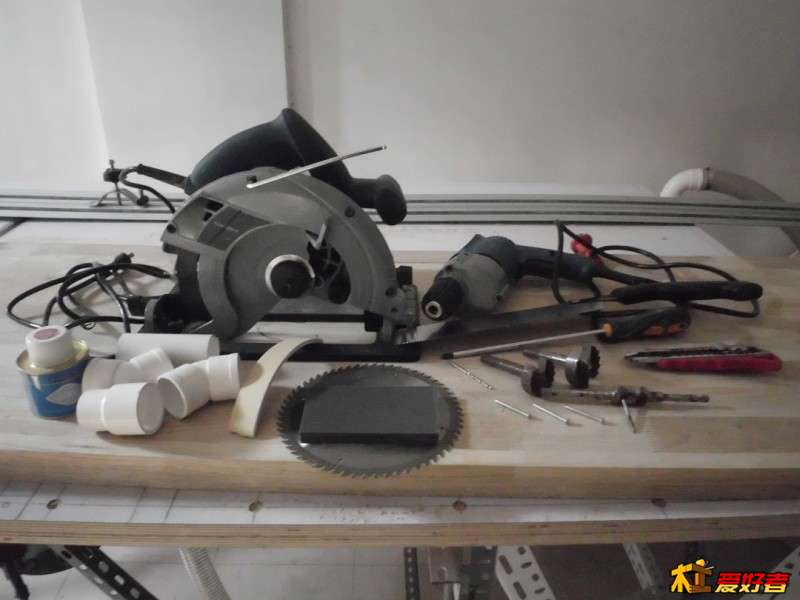

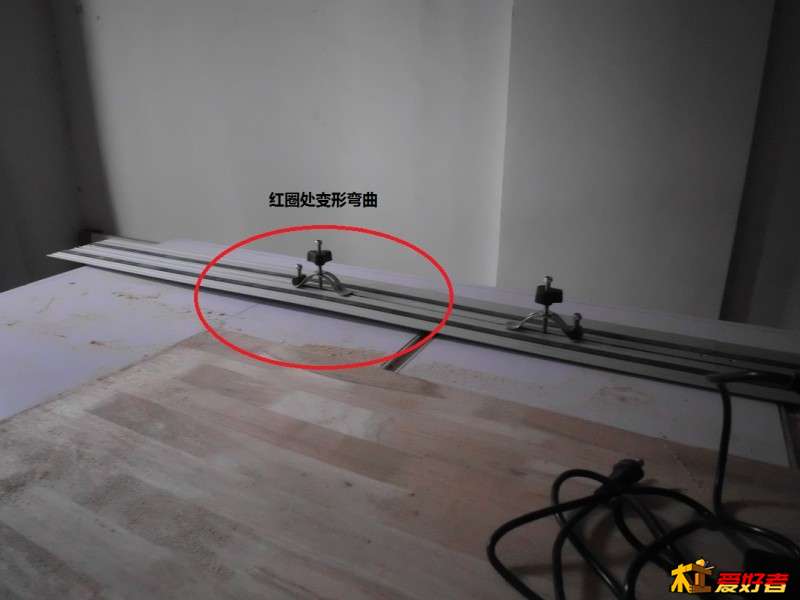

    开工前的大合照和自制的二级过滤旋风集尘系统，大合照中放在锯片上的是13mm厚的塑料小板，背后是日总的导轨。说起导轨又得骂一次快递，话说收货那天看到纸箱中间有点破，掀开小洞口看到导轨捆绑的木架中间断了，由于日总的包装是出了名的结实，心想应该问题不大就签收了，哪知拿上楼拆开一看，导轨中间明显弯得很厉害，两条都是如此，看下图红圈处就知道了.



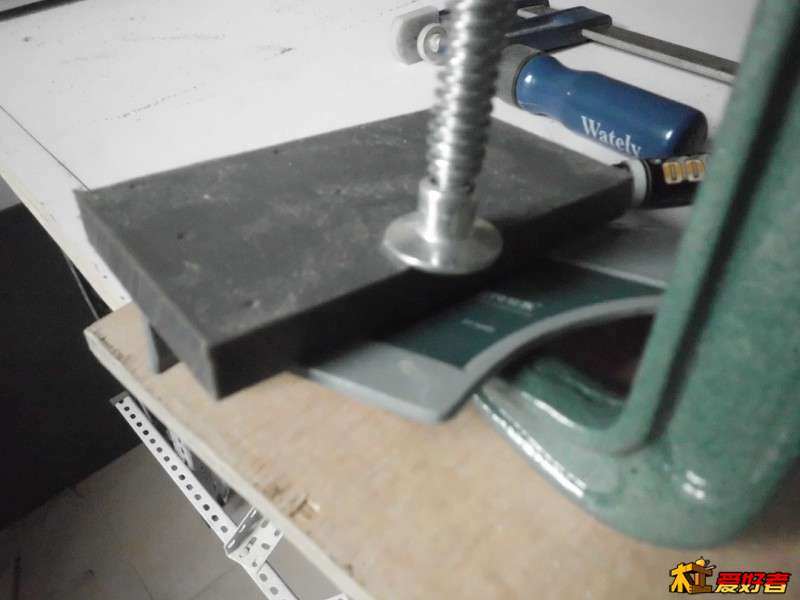

    反过来放都能拱起来这么多，正面放两头翘起来起码20度以上。虽说变形了，但是单条使用问题不大，两条并联时中间连接处须用东西固定，否则会水平向一边轻微凹陷。

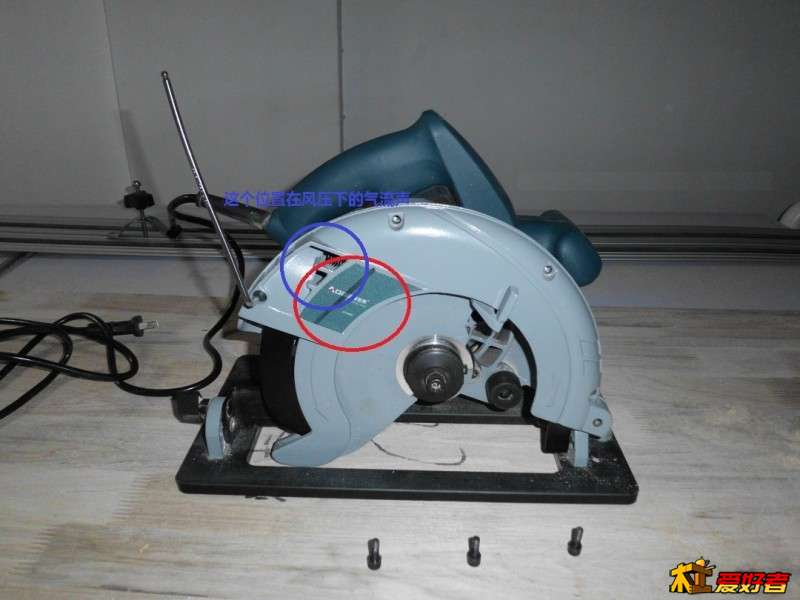

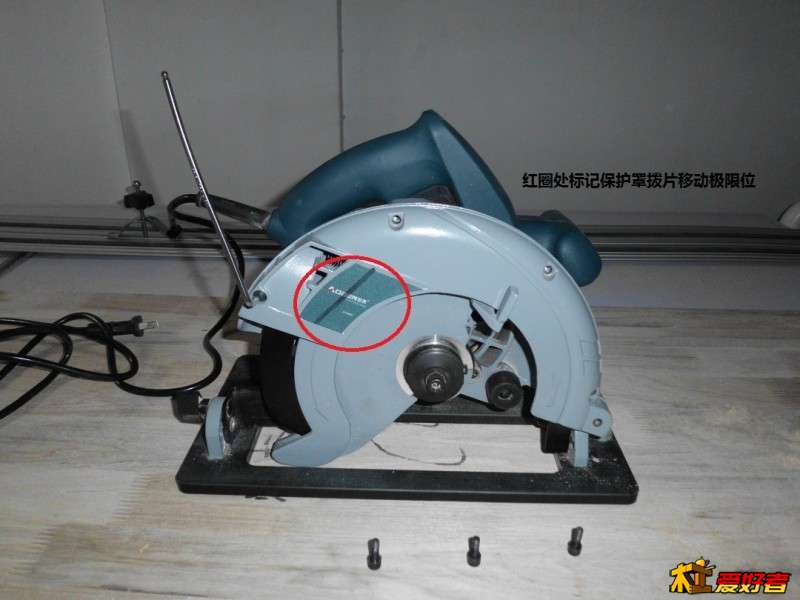

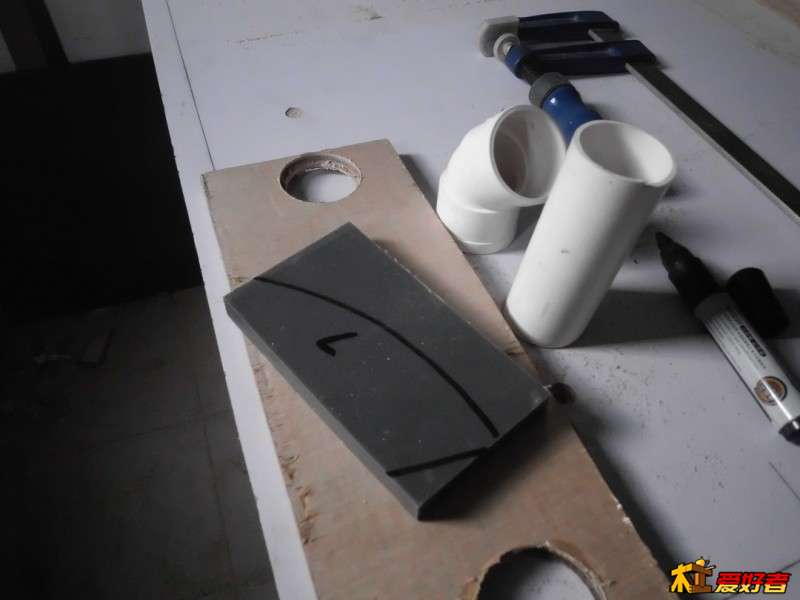

    言归正传继续干活，拆解电圆锯，塑料板划线整形。电圆锯红圈标记的是保护罩拨片转动极限位标线，塑料板只要不超过此线就不会影响保护罩的转动。

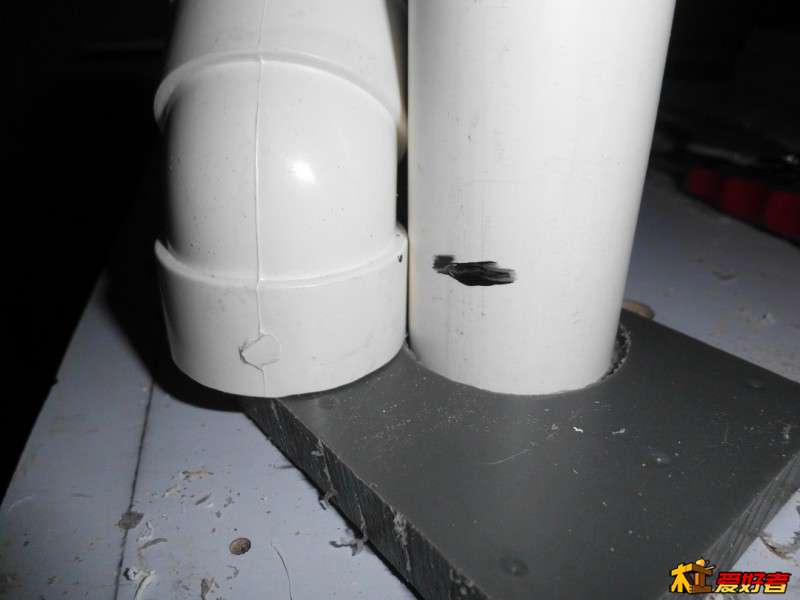

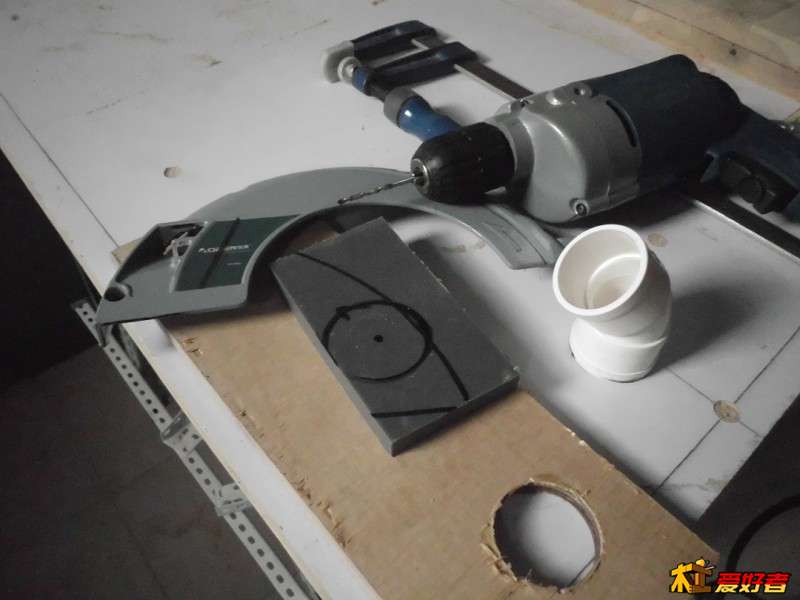

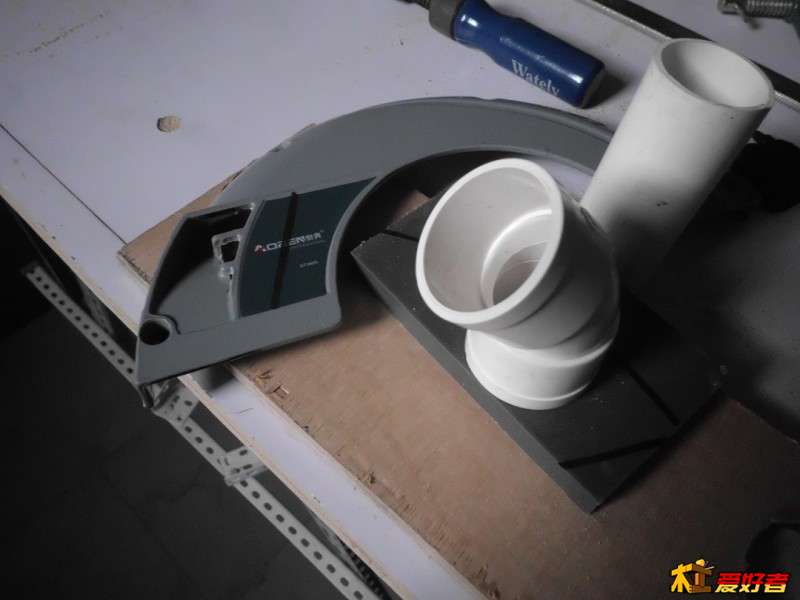

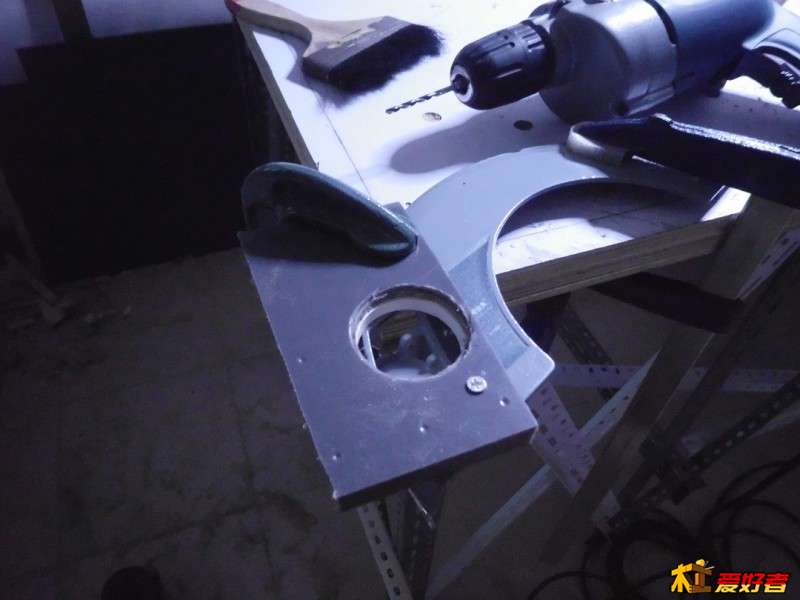

    把40mm的45度弯头和预备穿过塑料板的40mm管，对比电圆锯外罩在塑料板上定位。

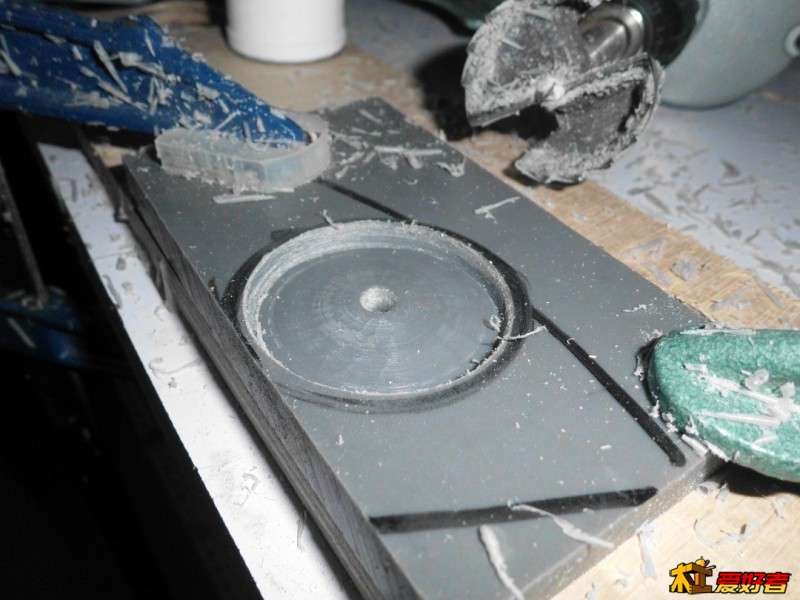

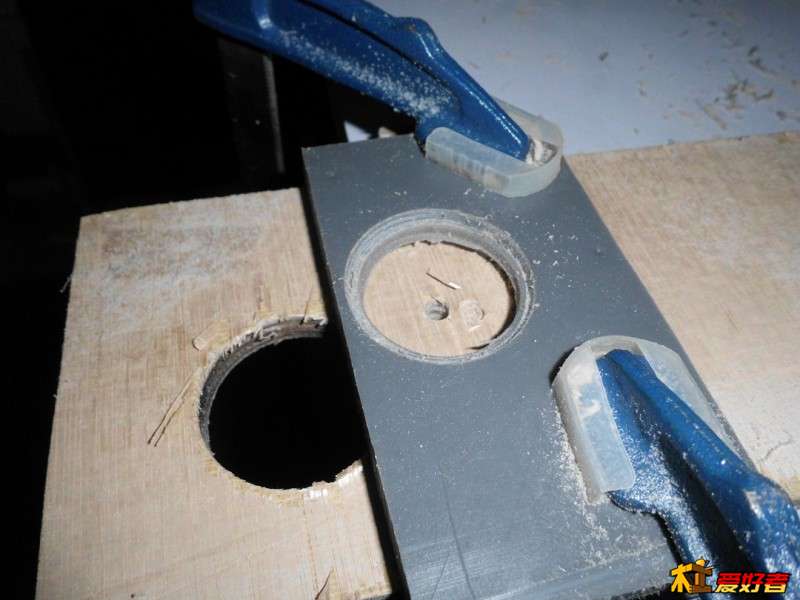

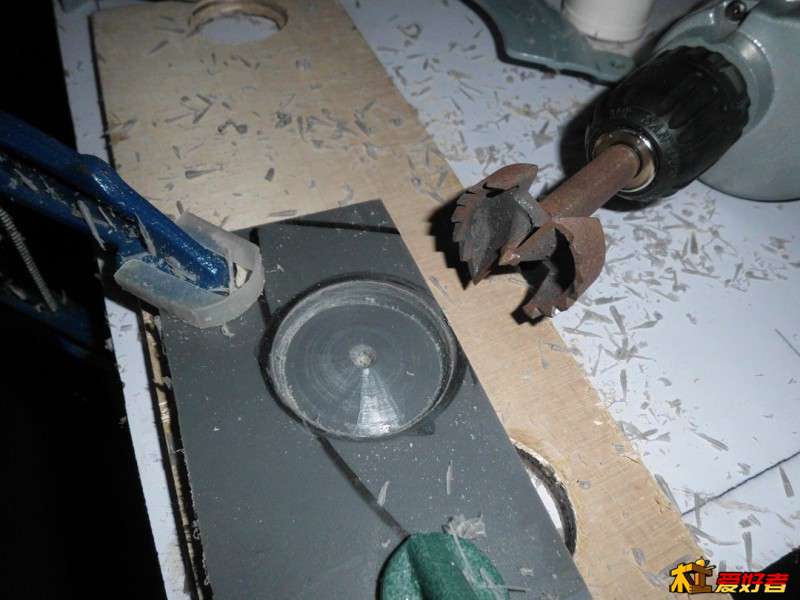

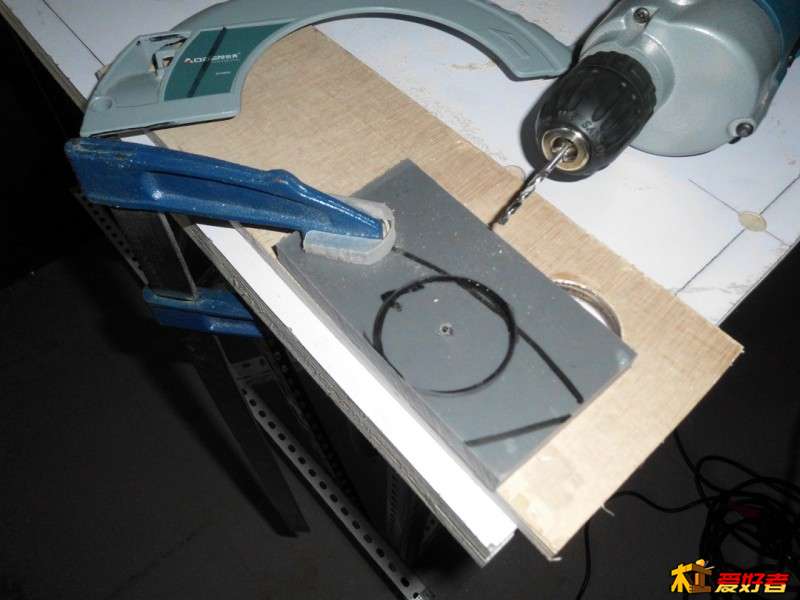

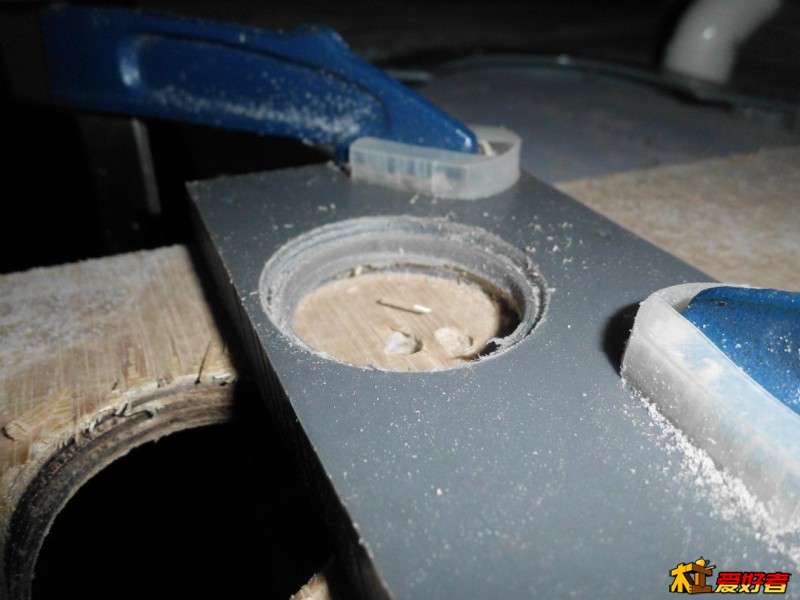

    用3mm钻头打开孔定位，上45开孔钻头打内面，挖到能藏下45度弯头的外圈就行，然后反过来再挖一点点，等组合时在外面打点玻璃胶做密封。

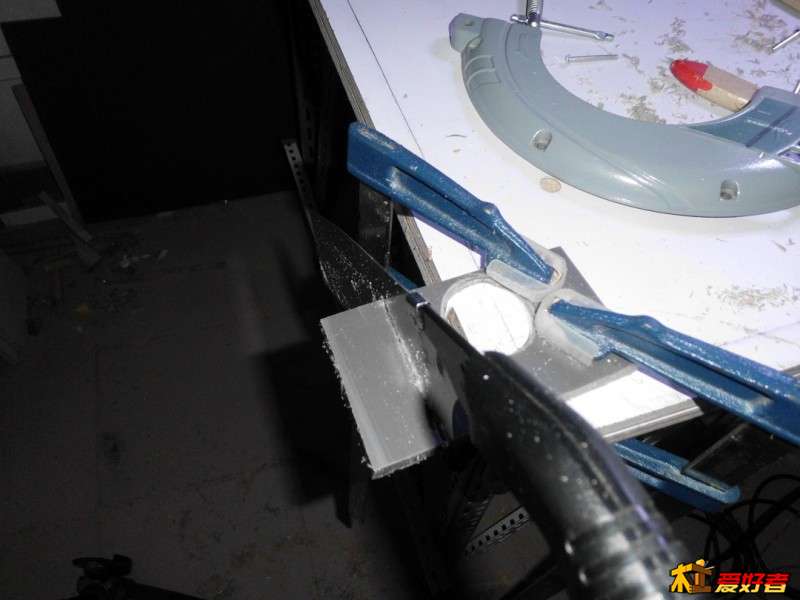

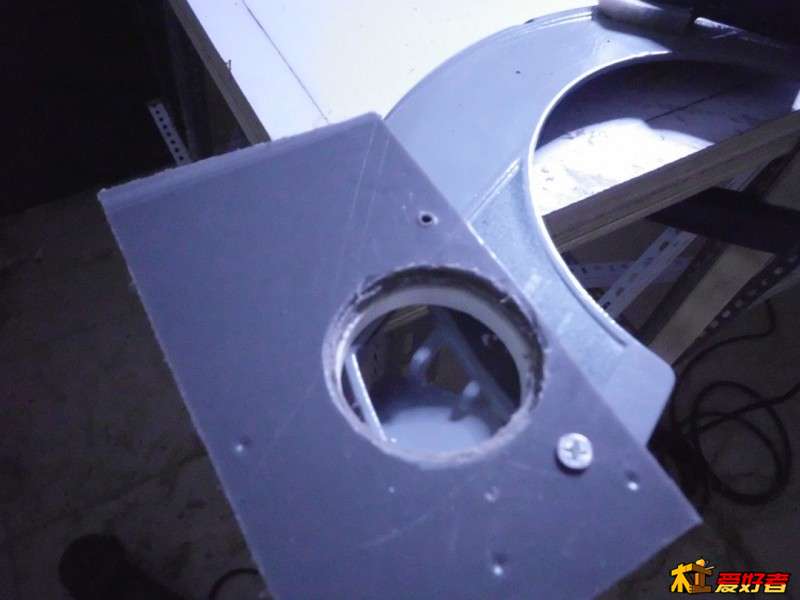

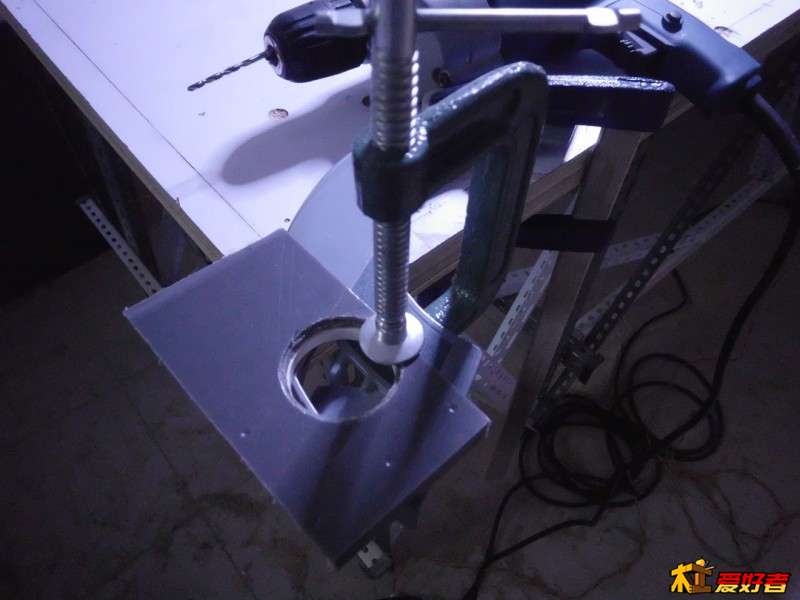

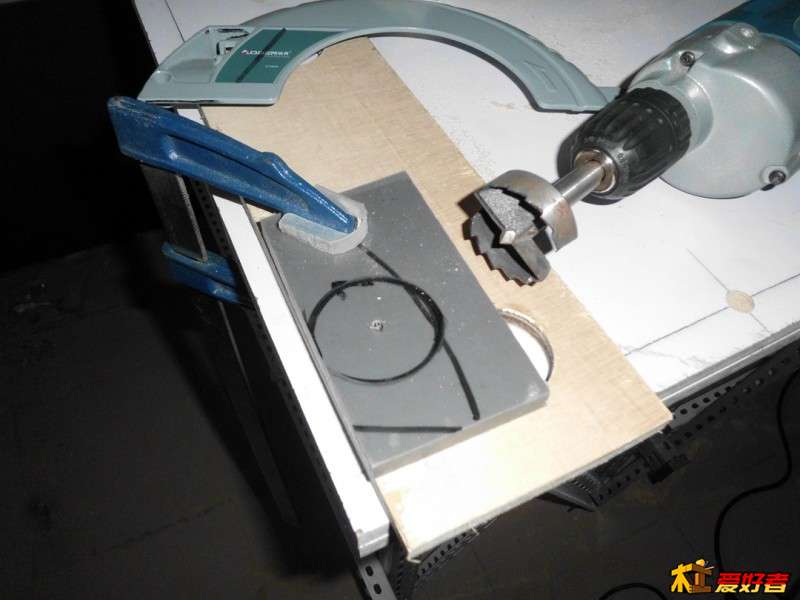

    上40的开孔钻头打穿塑料板，用美工刀整修一下。

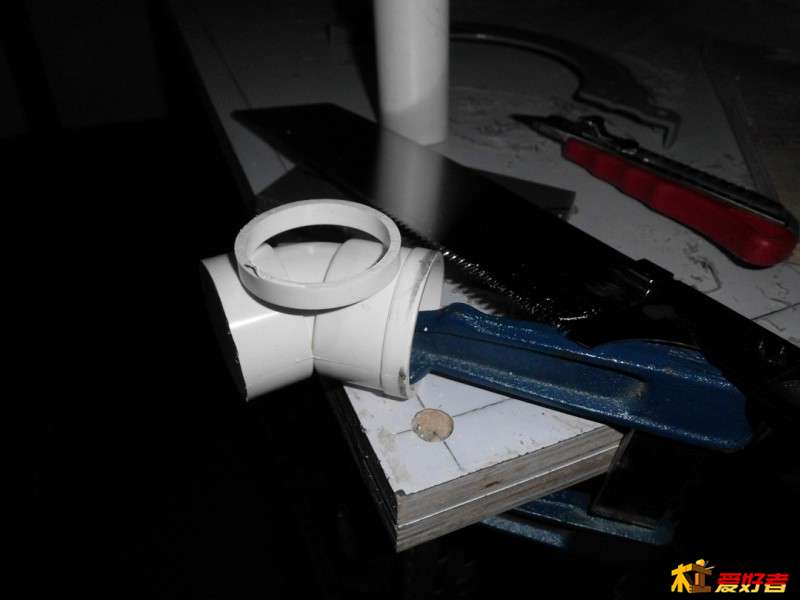

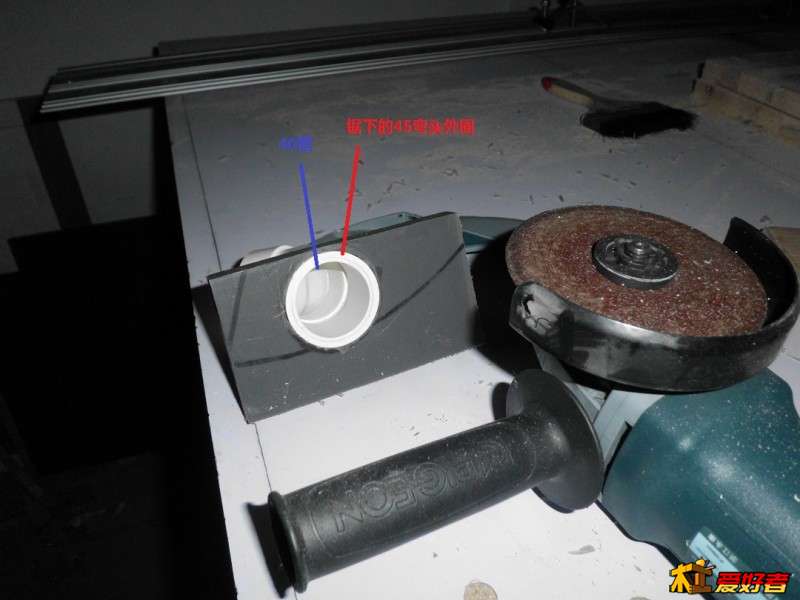

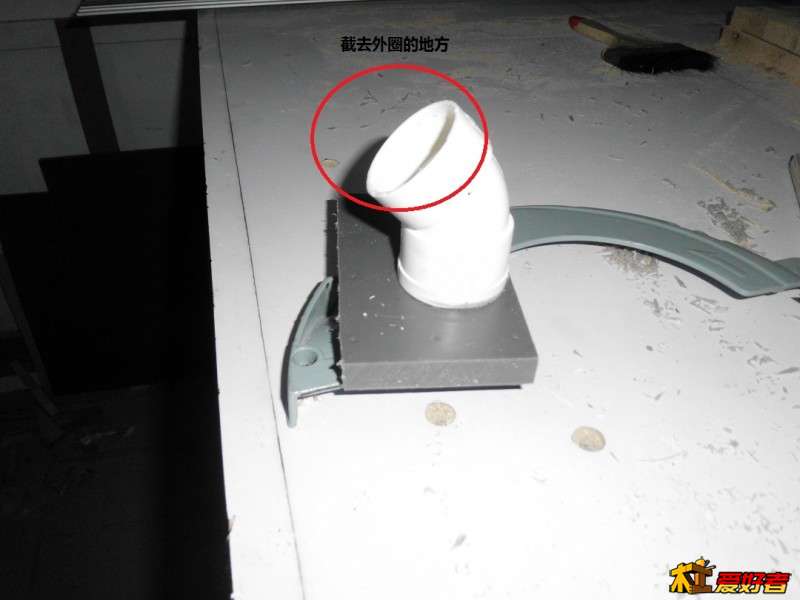

    取一个45度的弯头，锯下突起的外圈，40直管对比弯头位标记并截取需要的长度，先不上胶水组合并打磨内面使之平滑。

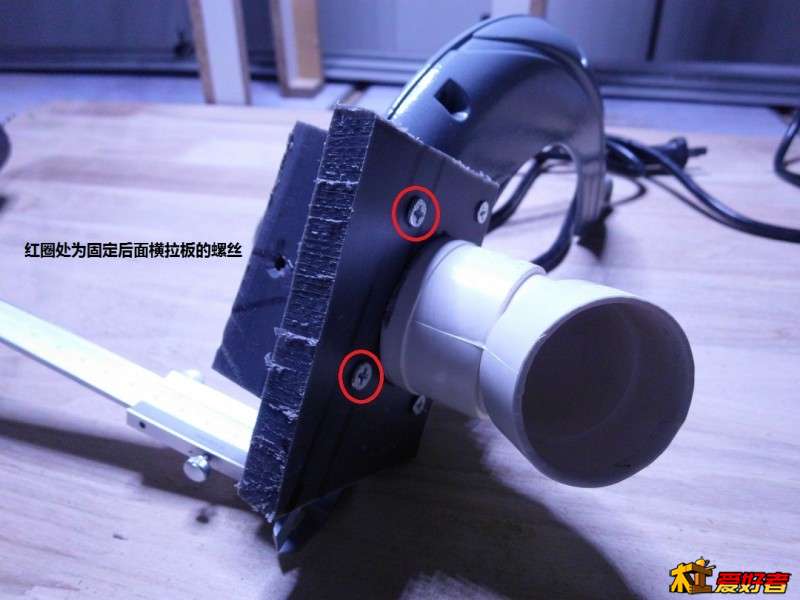

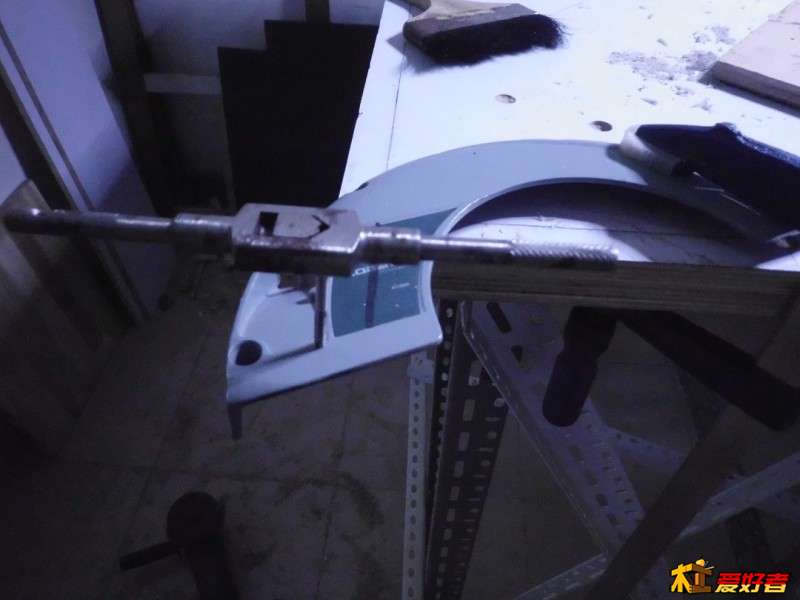

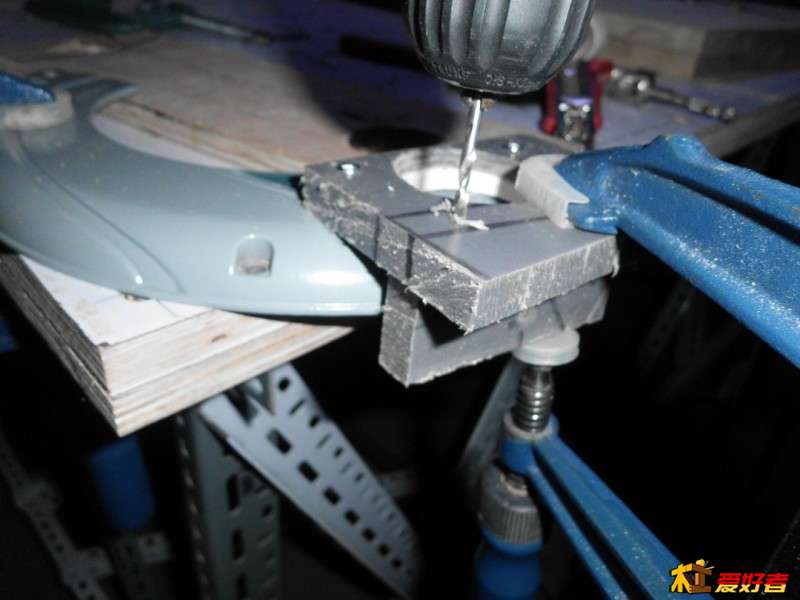

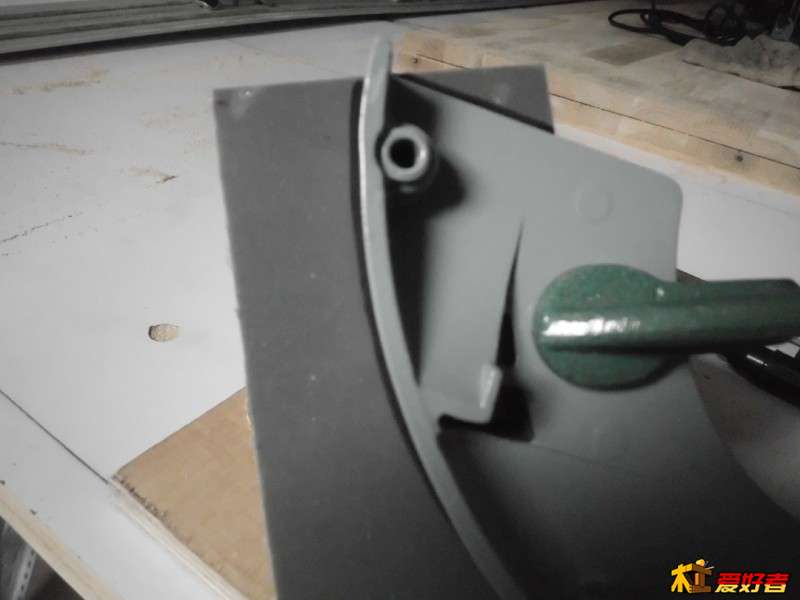

    定位开孔，用3mm钻头开孔，4mm丝锥开牙，上下各一个，背后横拉位1个

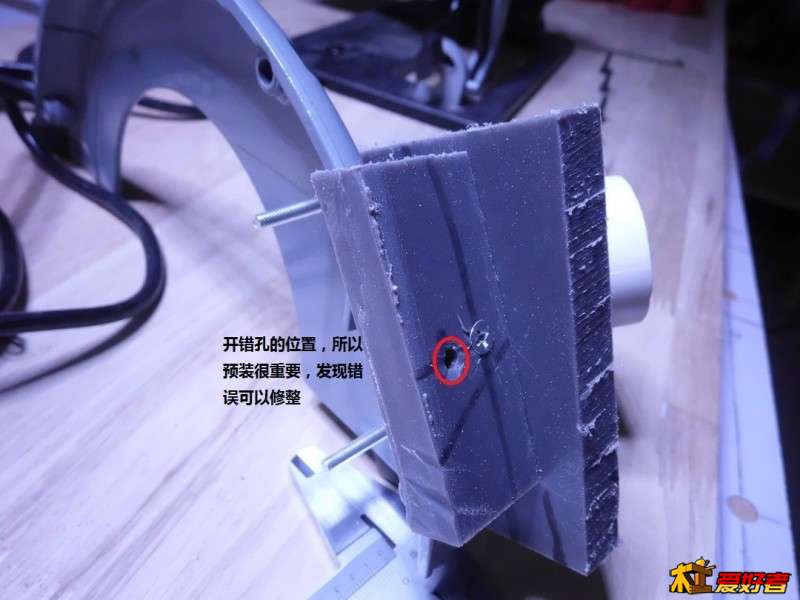

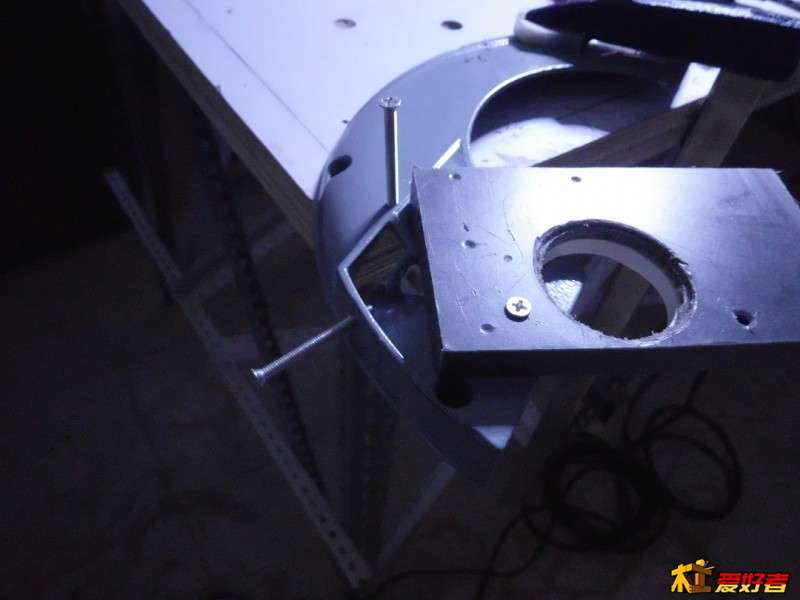

    修整预组装，发现横拉板开错孔，马上修改。

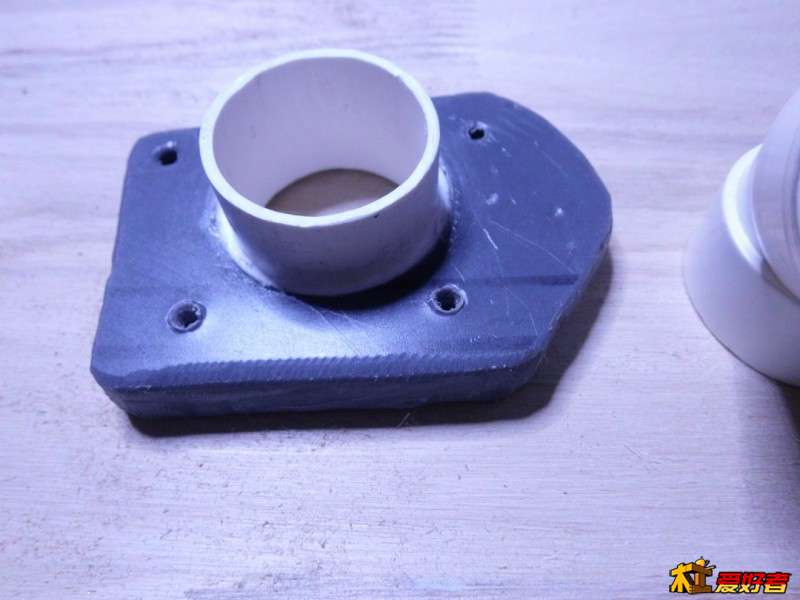

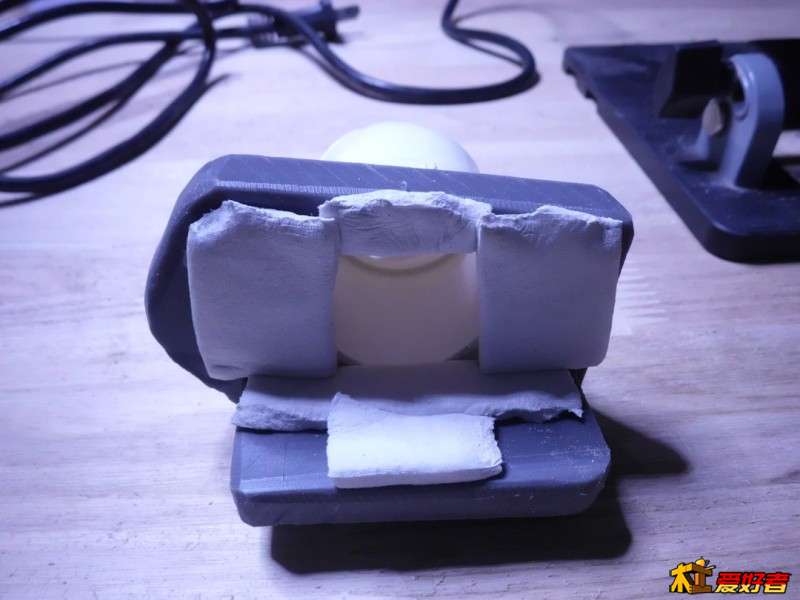

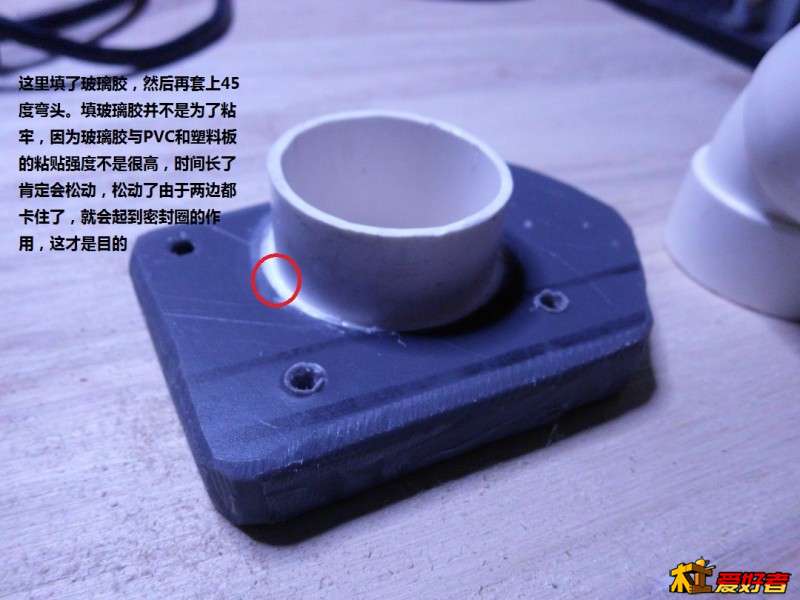

    打磨修边，上单面海绵胶。下面第二张图红圈处填了玻璃胶，然后再套上45度弯头。填玻璃胶并不是为了粘牢，因为玻璃胶与PVC和塑料板的粘贴强度不是很高，时间长了或者使劲转动PVC管肯定会松动，松动了由于两边都卡住了，就会起到密封圈的作用，这才是目的

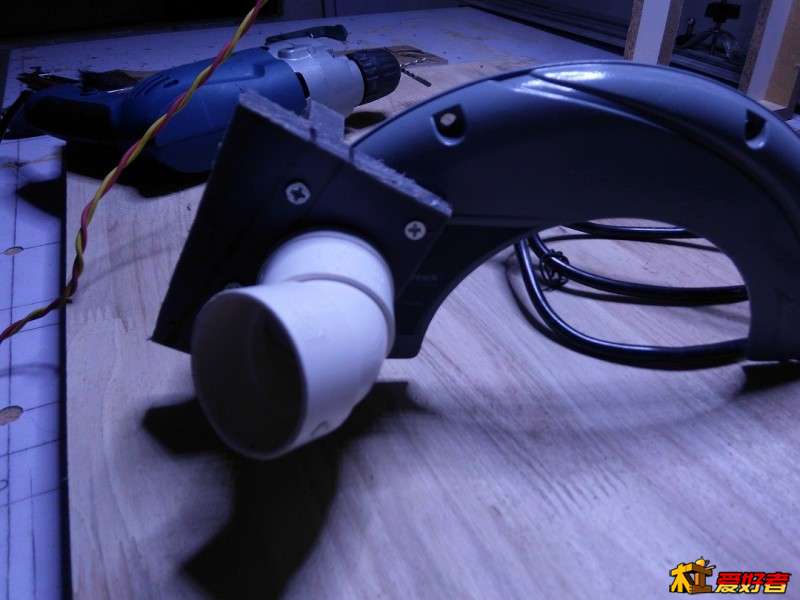

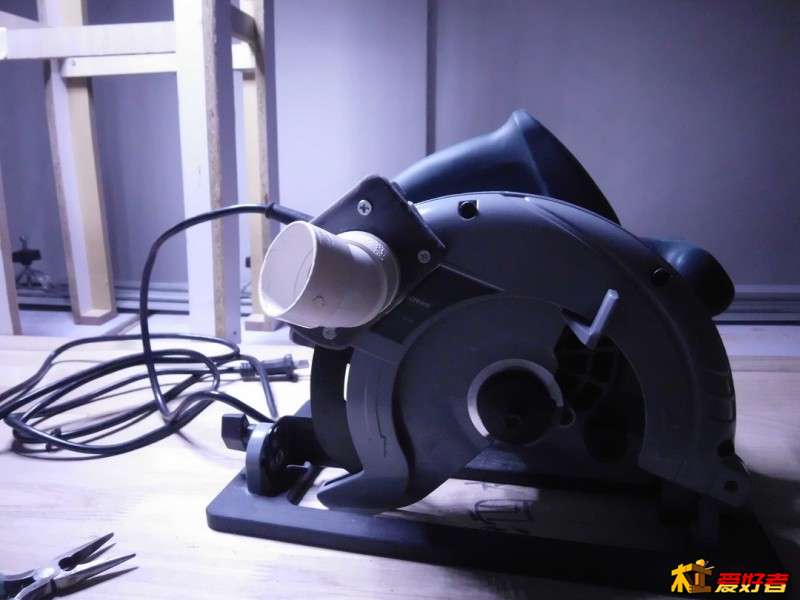

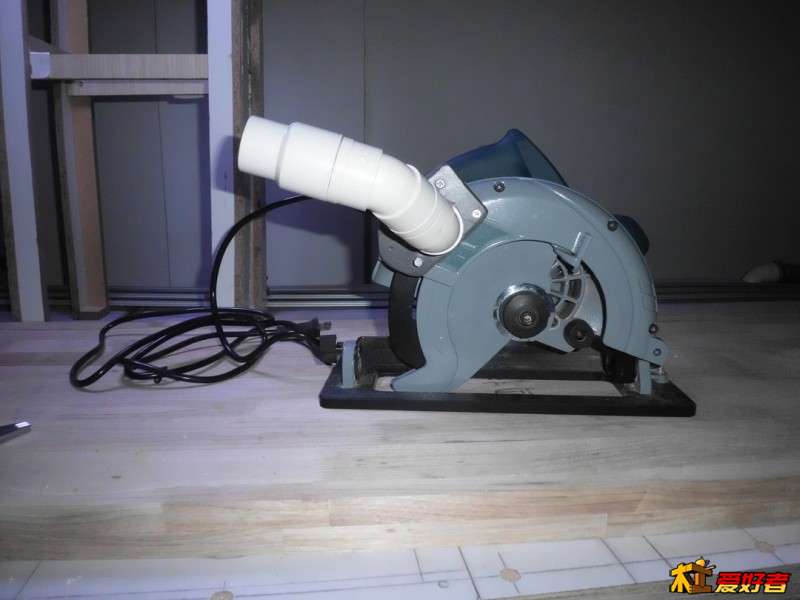

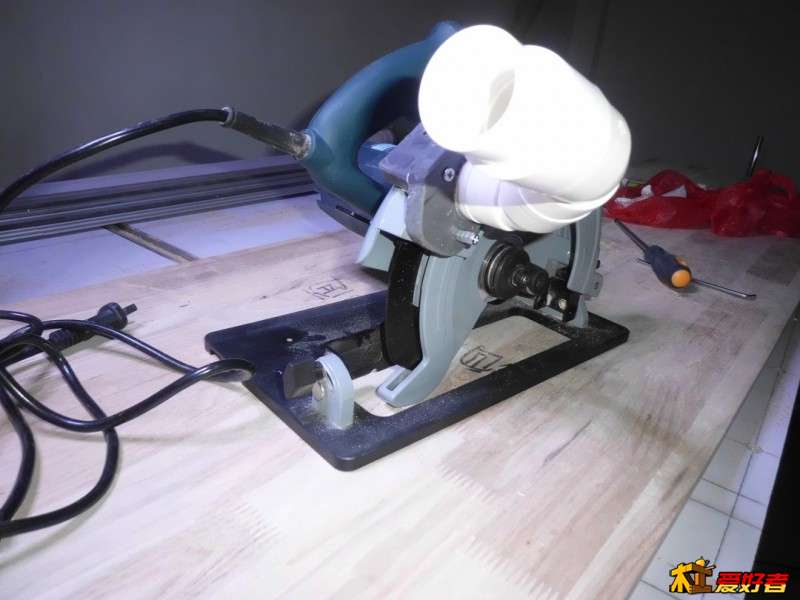

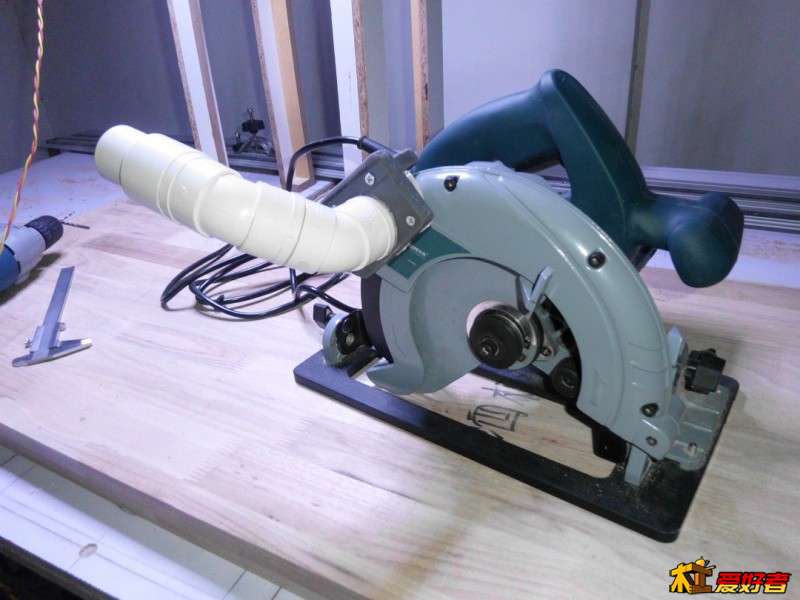

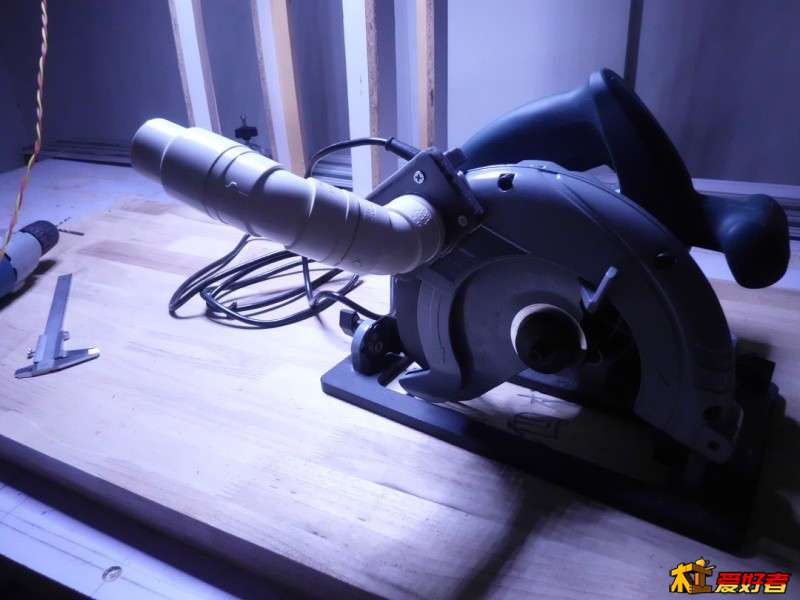

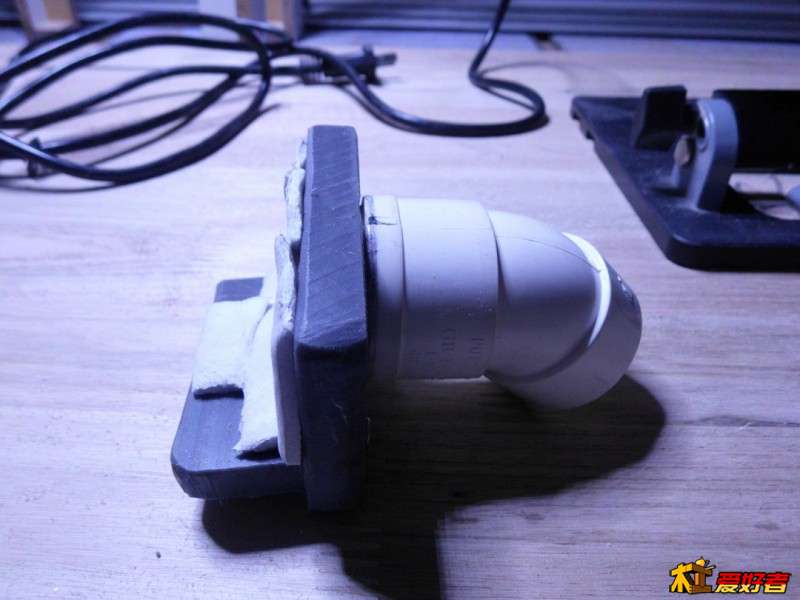

    成品组合













    忙活了一个下午，终于搞掂。蓝色的是普通的40排水管，内径38，先凑合用着，等有时间了再换上钢丝管。没开电圆锯就开集尘器试了一下，有尖锐的哨声，应该是电圆锯排屑口中间的横条在风压下的气流声，实际效果明天再测。

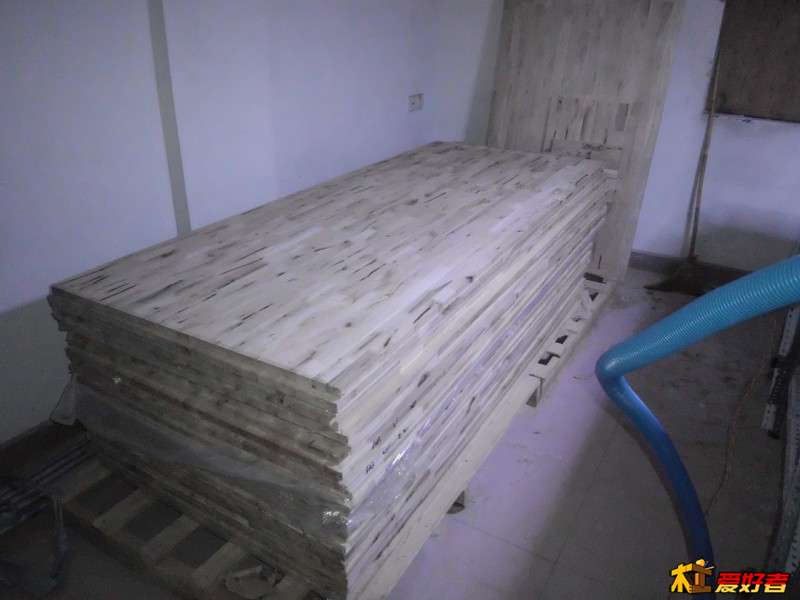

    这是剩下要开的集成板。



    虽然TB有博世190的集尘接口卖也不贵，这个奥奔仿博世190的，问题是偏偏就是集尘口这里仿不全，不能安装190的集尘接口,只好自己搞了，希望对有相同或者类似电圆锯的并受尘屑困扰的木友提供点帮助。

补充内容 (2014-12-20 21:49):
测试及最终改造结果在18楼，请移步查看，谢谢关注的木友！

hdlook

先占个沙发，留待以后补充

LBJCPIM

非常有帮助，我也需要弄个吸尘口给倒装电圆锯用。

lkr2009

木友，你的办法有启发。想学习学习，不知图上的扁木箱的作用大吗？去掉可以不？

hdlook

lkr2009 发表于 2014-12-1 04:53
木友，你的办法有启发。想学习学习，不知图上的扁木箱的作用大吗？去掉可以不？

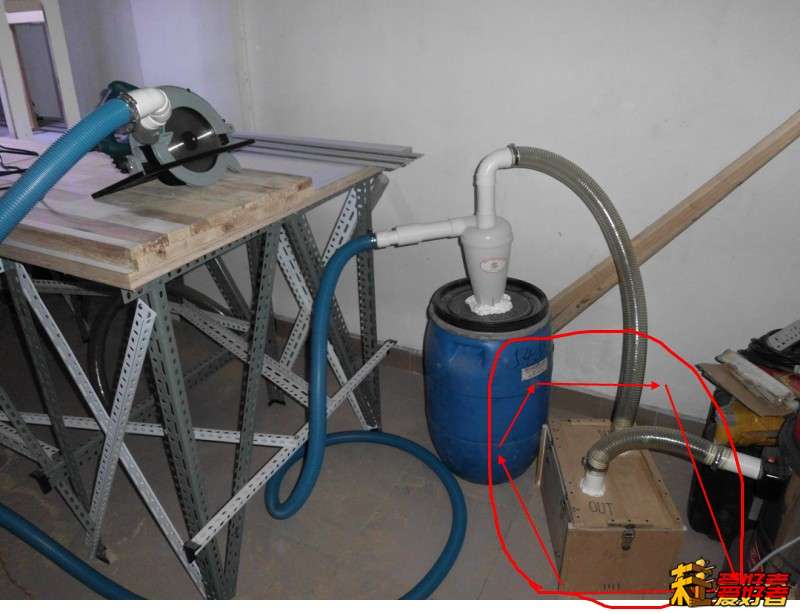

木箱是二级过滤箱，箱体中间插有可拆洗的滤网，和吸尘器原有的滤网组成双重过滤，使吸尘器最后排除的空气更洁净，既保护自己也更环保。旋风分离器并不是百分百可靠的，或多或少都会有漏网之鱼，那么这个过滤箱就可以起二次拦截作用，再者也能保护吸尘器原有的滤网不被尖锐的尘屑弄破和弄得太脏。

hdlook

LBJCPIM 发表于 2014-12-1 04:28
非常有帮助，我也需要弄个吸尘口给倒装电圆锯用。

倒装不用这样搞，参考成品台锯在分板刀上加个带吸尘接口的保护罩就行，TB有现成的卖，通用的。

吴新

你好，刚看到，你旺旺联系我，快递日坏的，当然算我的

一点不通

正品奥奔AT3605电圆锯木工锯 替代GKS190 7寸。写是替代GKS19，我上当了以为真的替代GKS19，买了正品奥奔AT3605。没 集尘口也很痛苦的ー件事啊。

一点不通

吴总的电园锯导轨前天也到家了。我自己去快递门店取货的。

hdlook

一点不通 发表于 2014-12-1 11:26
正品奥奔AT3605电圆锯木工锯 替代GKS190 7寸。写是替代GKS19，我上当了以为真的替代GKS19，买了正品奥奔AT3 ...

其实不止这个AT3605仿博世，市面上以及TB上很多低价的电圆锯都是仿博世的多，我手里还有个威克士的7寸电圆锯，而且还带个集尘接口的，只是日总那有现成的AT3605底板，我又凑巧有这个机子，就直接上了。

沧桑问

倒装锯哪都好，唯一的缺点，噪音太大

lkr2009

hdlook 发表于 2014-12-1 09:20
木箱是二级过滤箱，箱体中间插有可拆洗的滤网，和吸尘器原有的滤网组成双重过滤，使吸尘器最后排除的空气 ...

你想的更全面了。谢谢分享。

时间的旅者

吴新 发表于 2014-12-1 10:05
你好，刚看到，你旺旺联系我，快递日坏的，当然算我的

日总，能不能帮忙设计个吸尘口

ImDoya

请问楼主实际效果怎么样，那个孔能把木屑吸干净吗

ImDoya

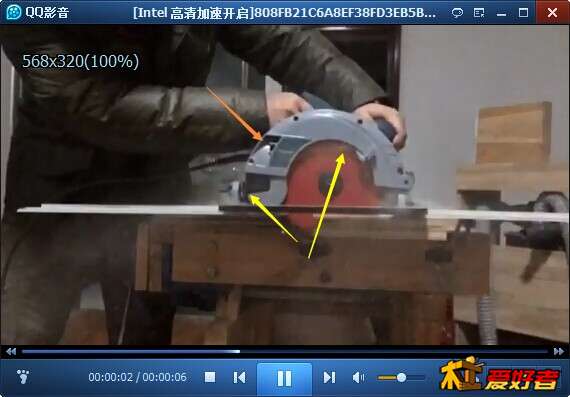

这个电锯很奇怪，本身壳子有这个个孔，但是我通过录像观察，好像木屑都不走那个孔排出来
木屑从顶部往外喷，多余的走尾部出来了
那个孔没什么木屑喷出来，所以想问楼主，做这个集尘效果怎么样


从木屑的喷涌路径看，目测应该是顶部开孔效果最好
