给朋友做个书架,很简单的结构,最省事的方法-(第五页71楼----73楼更新完)

  [复制链接]
发表于 2014-10-29 16:07:16 | 显示全部楼层
没下文了?
发表于 2014-10-30 12:41:36 | 显示全部楼层
难得看到个西安的木友!!顶你了!
发表于 2014-10-30 12:45:37 | 显示全部楼层
还没成品,吊人胃口啊!
发表于 2014-10-30 12:51:54 | 显示全部楼层
进展如何?
发表于 2014-10-30 14:19:59 | 显示全部楼层
乡党,顶一哈
发表于 2014-10-30 16:29:46 | 显示全部楼层
看看学习了
头像被屏蔽
发表于 2014-10-30 22:10:11 | 显示全部楼层
忽悠 成品呢
发表于 2014-11-2 21:03:40 | 显示全部楼层
估计要过了年才能看到成品。
发表于 2014-11-2 22:47:39 | 显示全部楼层
动手就快乐  等后继集图片!
发表于 2014-11-7 00:49:40 来自手机 | 显示全部楼层
记号……
发表于 2014-11-7 08:14:39 | 显示全部楼层
板子切开后,然后呢
 楼主| 发表于 2014-12-8 23:32:07 | 显示全部楼层
本帖最后由 厨房 于 2014-12-8 23:58 编辑 - z9 H6 }4 }( n! a! L9 k+ _- H) x  X

' j# ?5 g+ K+ V4 v* x最近事情多只能说是找借口,但是这总算是有个借口,反正是对不住各位朋友,这么长时间也没更新一下,我这人干活总是三分钟热度,给朋友做完书架后,总是有了各种不去地下室干活的理由,说出来也没球意思,但是今天把娃哄睡着的早,就想着把这个书架子的帖子了解了,不管有没有朋友看,总之是自己心里的一个疙瘩先除了去,这样便能踏踏实实的不干活和偷懒。/ G  t) f* t  w1 ^2 k
; n' h, q, ?, q7 n0 M把板子截成短板,我为了不浪费料也为裁板轻松,横档板尺寸的是60*23,竖板是 244*24,两张板子刚够用,而且订背板时只需一开为二就可以了。6 R8 m/ X* s! i, {
IMG_20141025_110348.jpg 3 G3 d; V7 l" K/ h: L  C/ P

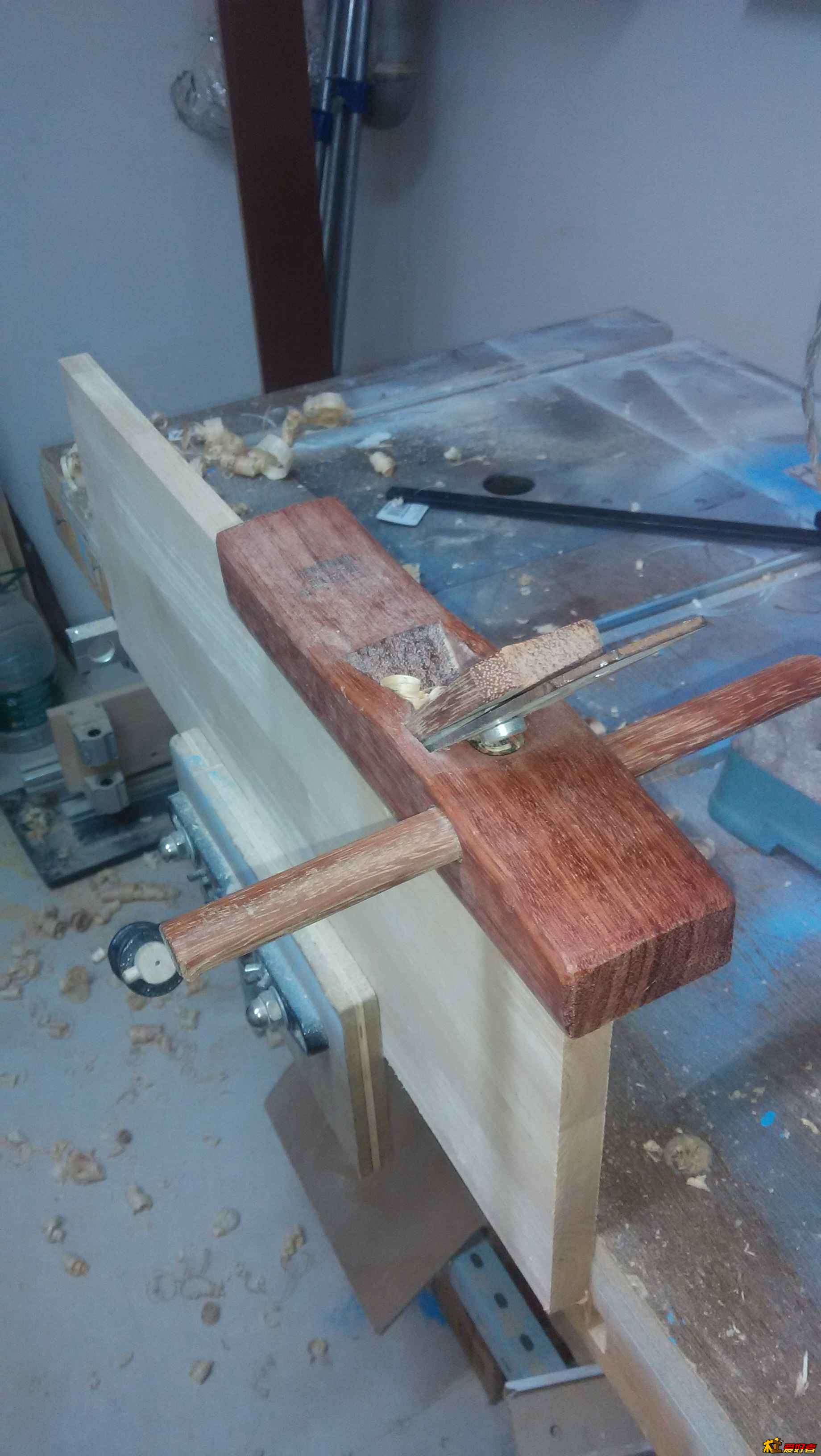

两边再刨刨,把锯子印刨掉。
* p, f/ v' {8 M" B0 M) n7 U* I7 M& l  s/ M2 S) e

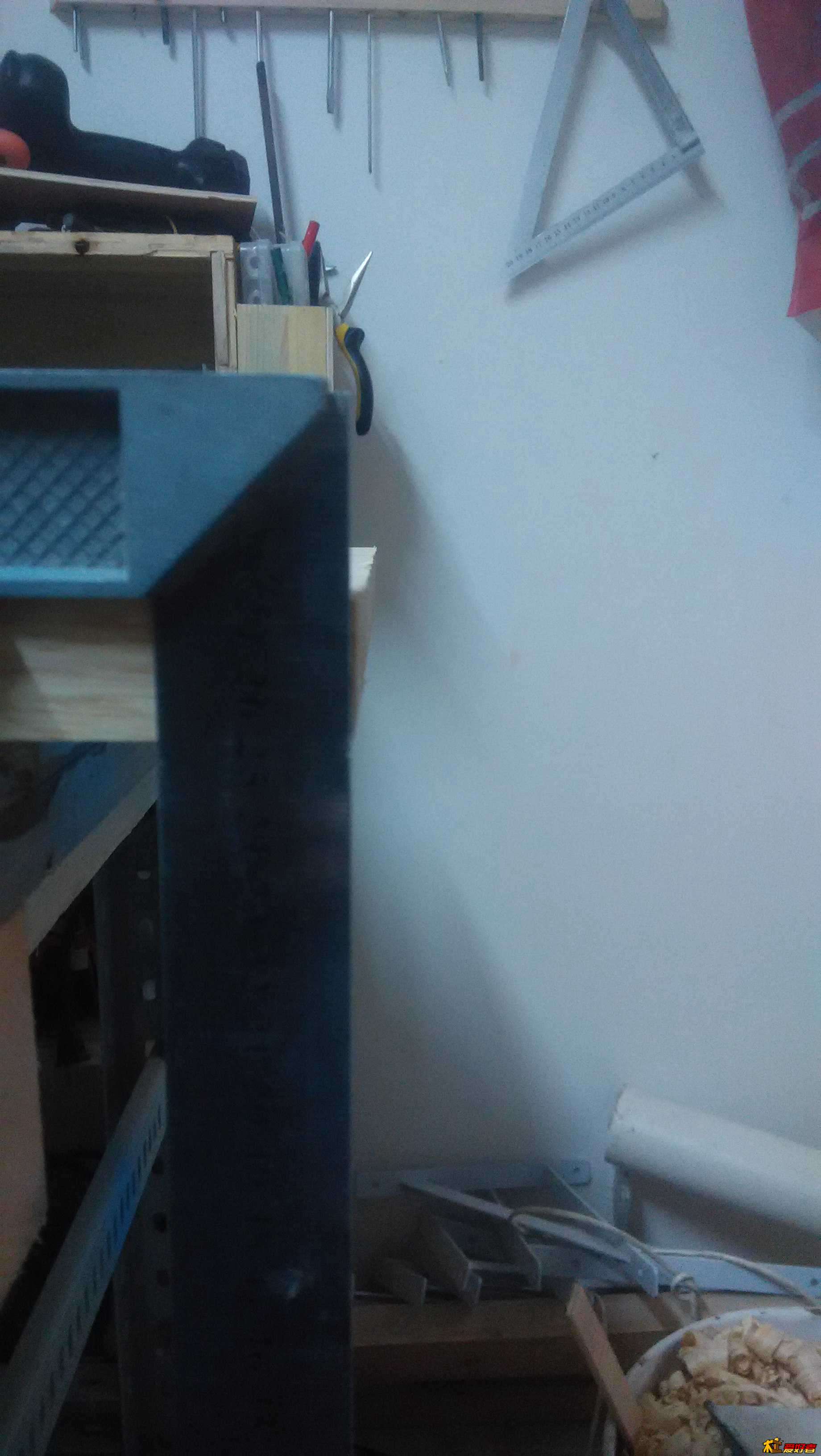

1 \  O; l: E" j2 S圆锯没调整好,反正我咋弄他都是斜的,这他妈调皮。7 y' L" r8 _, t7 r' |# L% V( u
* U6 |# G4 N. G24张包子

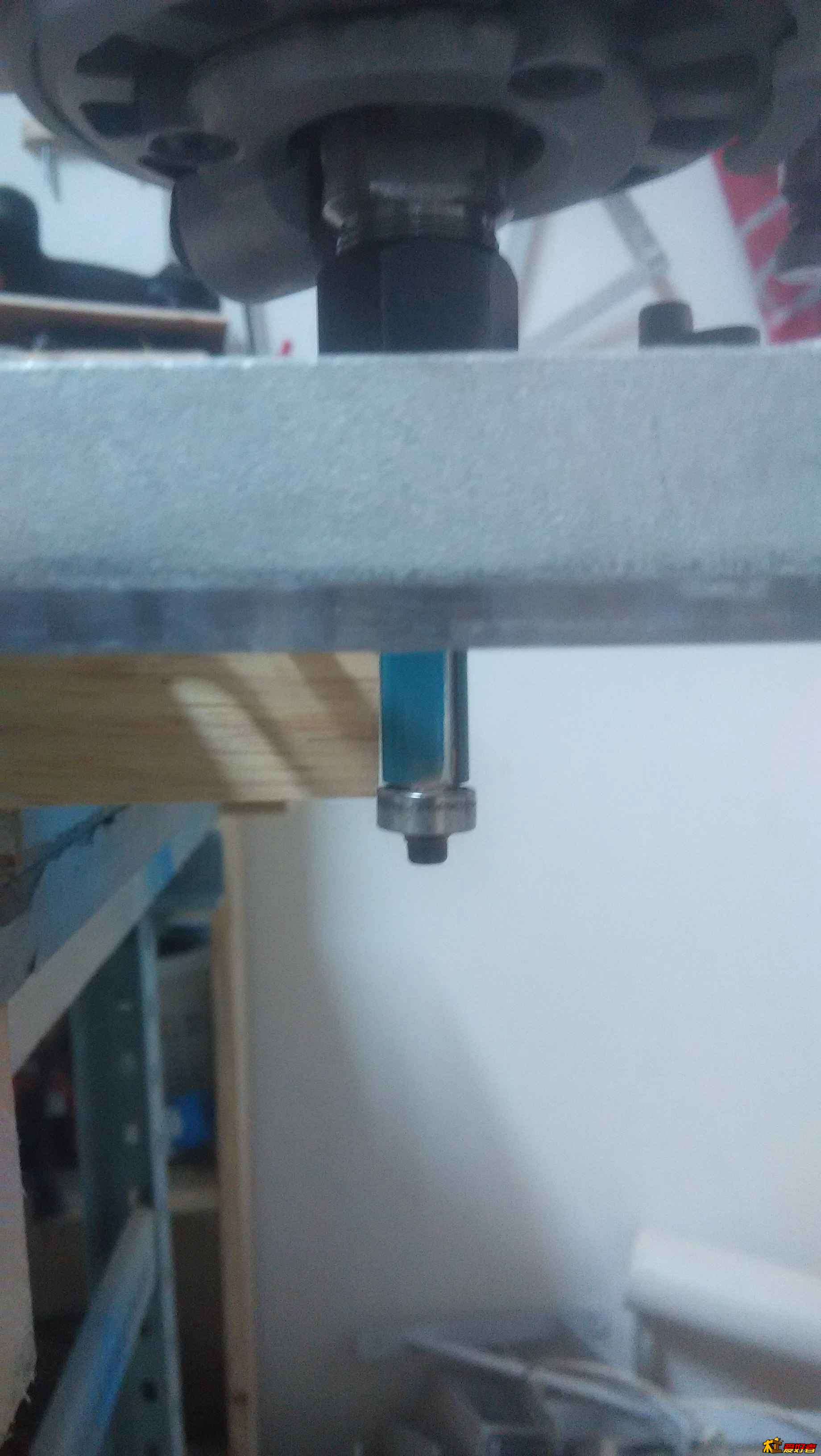

; \. [2 i& d' n2 ?上铣刀弄直了,本来想着就那么样子吧,能用就行,后来想想还是弄好了,要不然以后到他孙子手里当劈柴烧了,怪可惜的。; c' V+ Q( q0 i/ |$ N" |' m! Z

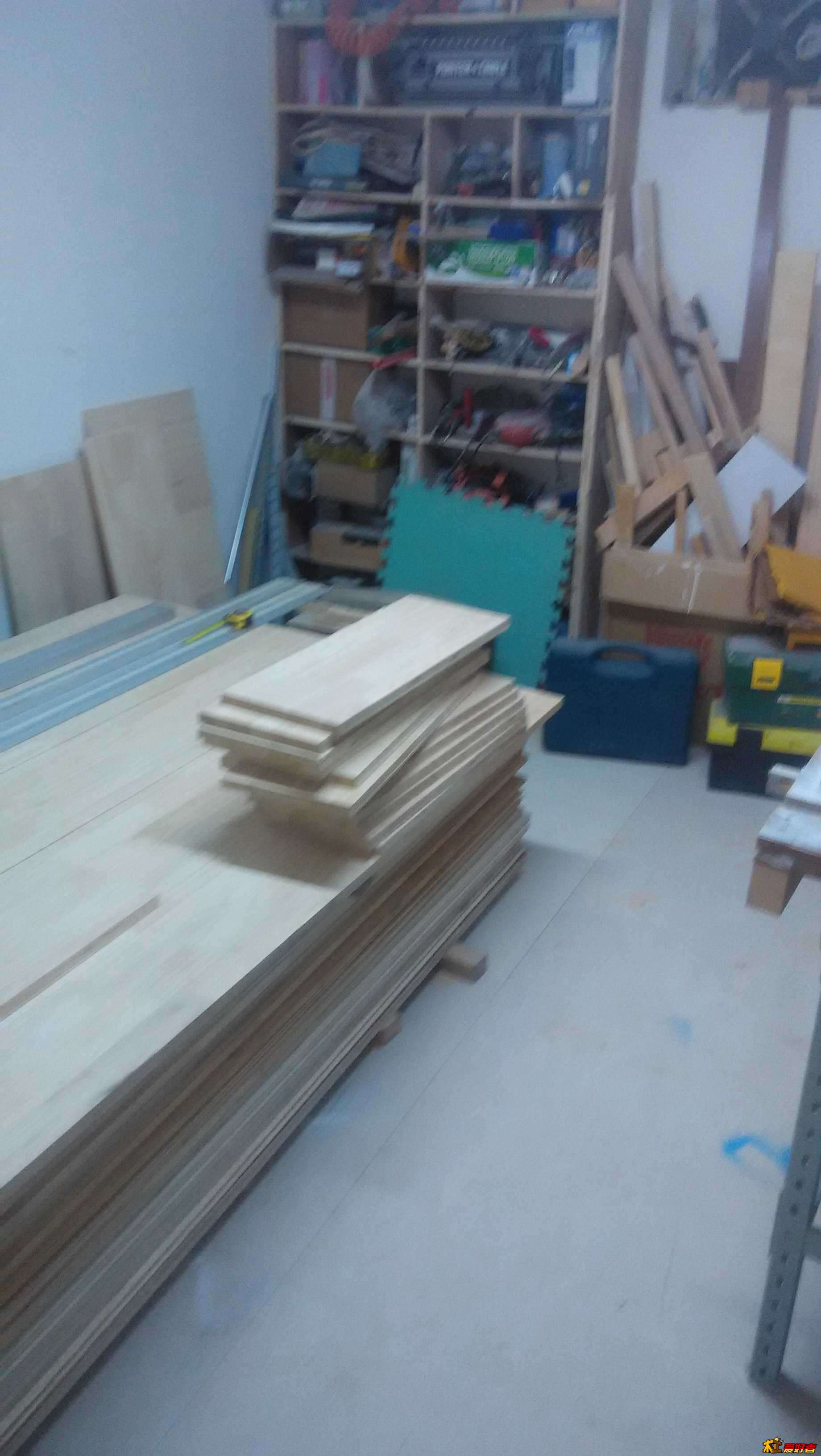

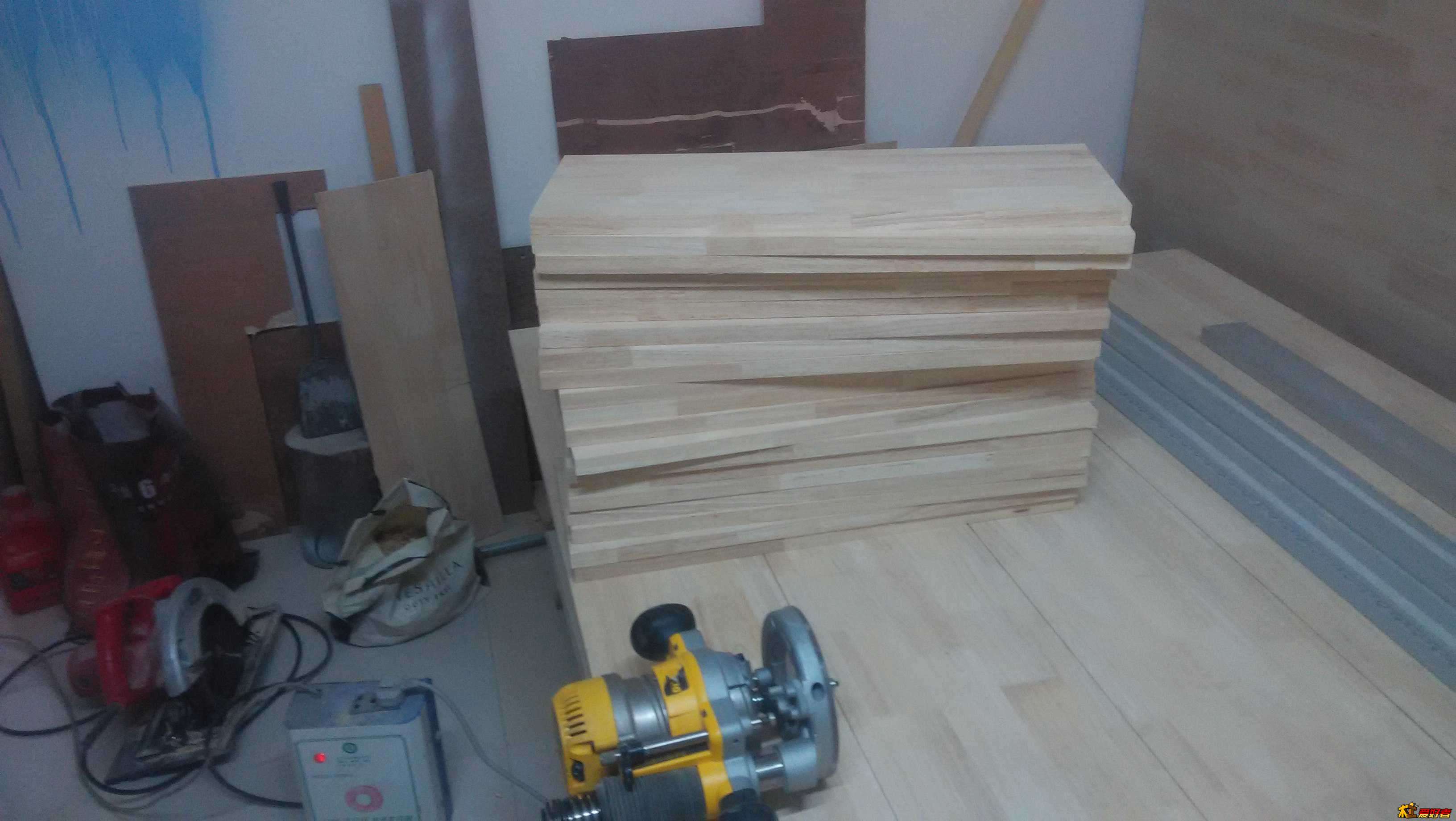

% m. M; G4 O0 P24张板子,搞了大半天,不喜欢电动工具,声音巨大,尘土飞扬,和 装逼差太远,装也是装二逼。
4 }1 o: O" s$ {+ E IMG_20141103_185615.jpg
4 T$ _, L# @4 f6 c2 F) S- K1 @; X, K, t+ v/ w$ [! g' [

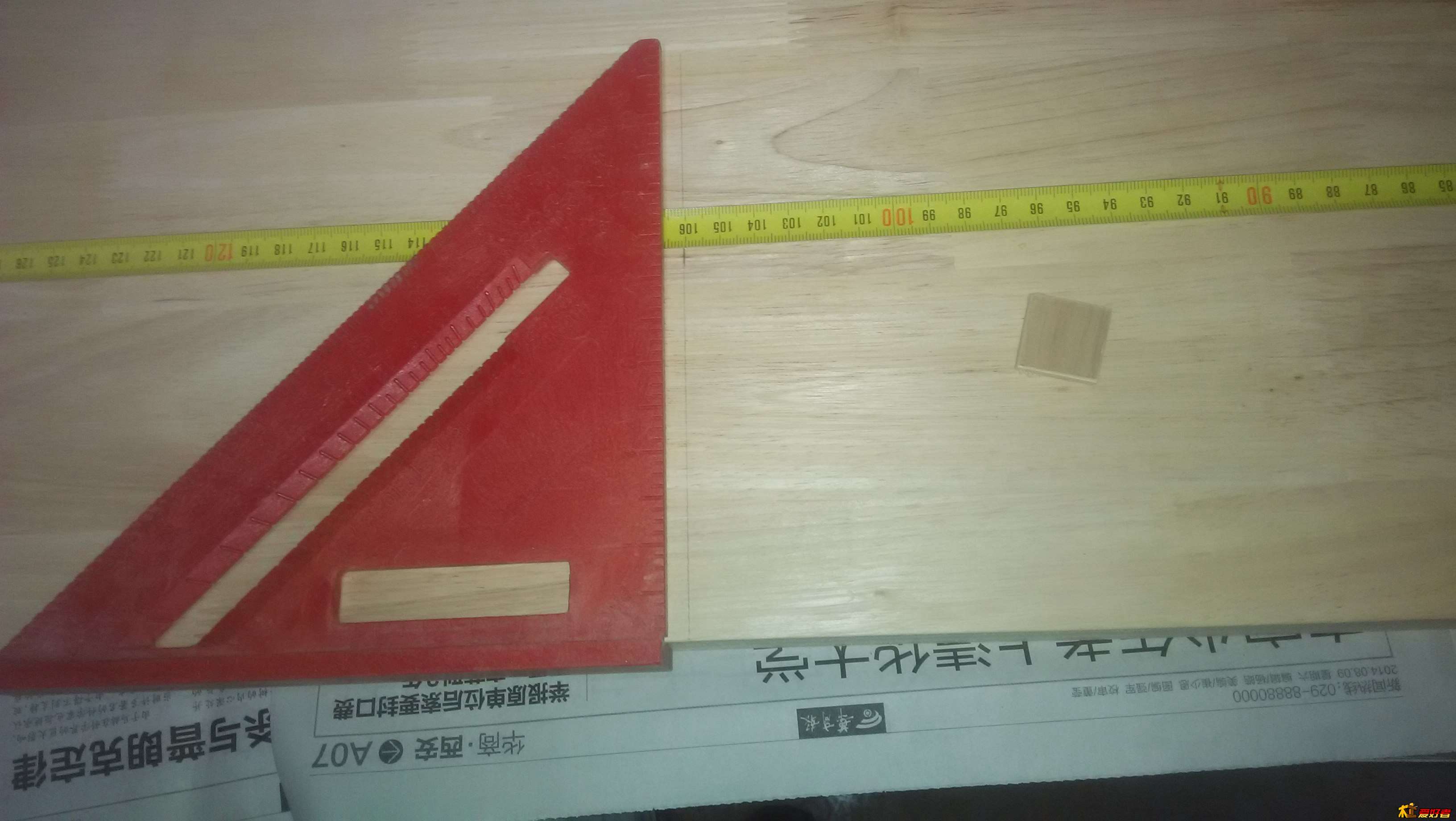

IMG_20141103_185740.jpg 给竖板划线,每隔32公分一条线,挡板相隔30公分,用卷尺做好标记,用角尺画。
 楼主| 发表于 2014-12-8 23:54:23 | 显示全部楼层
本帖最后由 厨房 于 2014-12-8 23:58 编辑 + l# {& s3 h8 L2 v4 E! E

! Q' e3 D  V2 P' C  X这个传图不好搞啊。
! F# c% g3 T/ j. _" g- l microMsg.1414837749531.jpg , W# R' F- {  ^& z* w/ u

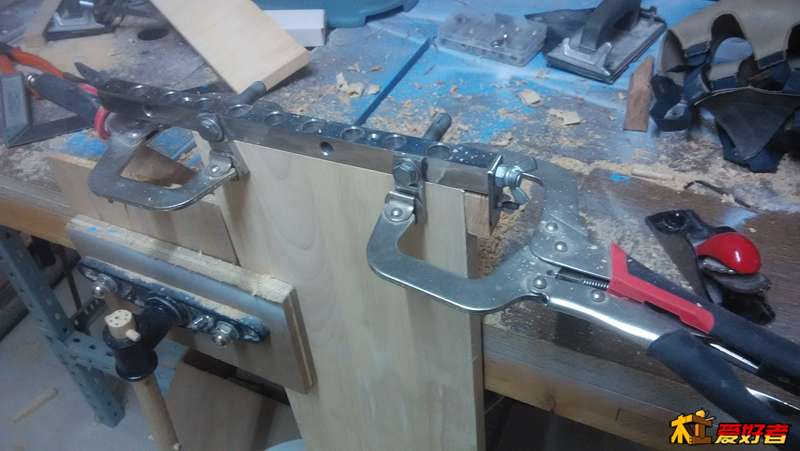

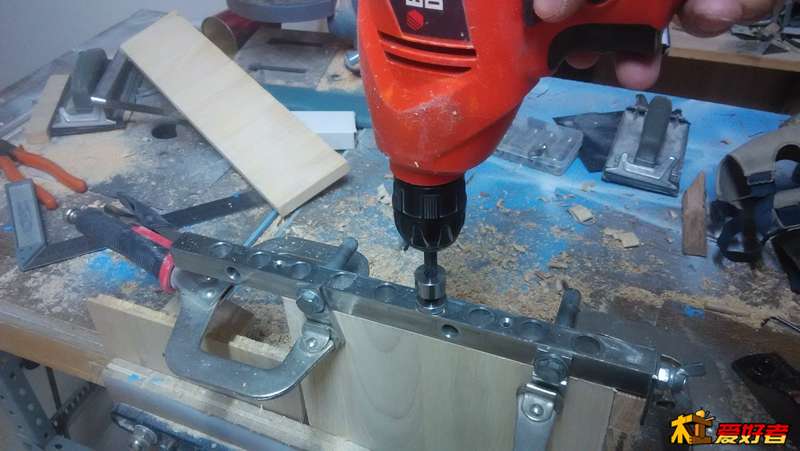

给挡板打眼,8毫米的孔,用这个很不精确的打孔器,还没买的就不要买我这个样子的了,买了的就用吧,有胜于无。推荐这个大力钳配合打孔器夹板子,超级好用。# s' U/ [$ O1 l+ u+ T- H
microMsg.1414837775614.jpg $ c" ]4 r8 P. m5 F- M# K% v' V

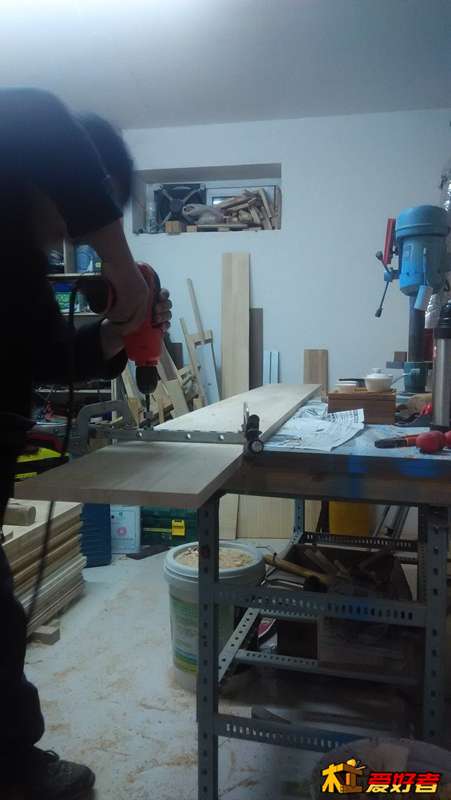

打孔实景图。6 O5 H1 X+ ~6 M! }: J+ h9 t

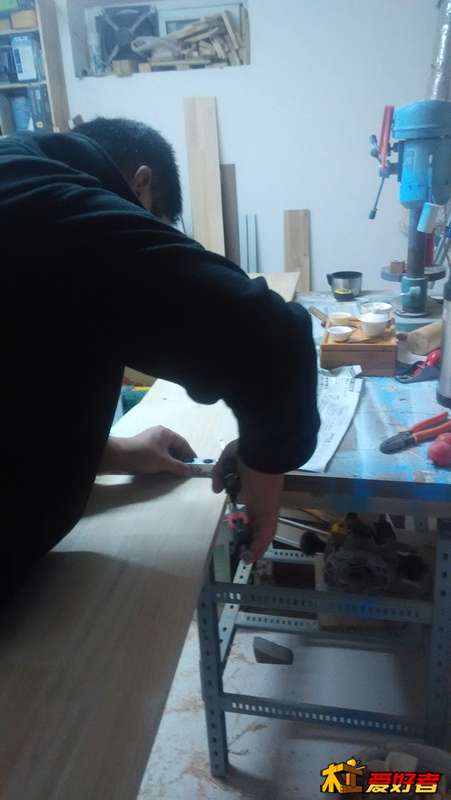

4 b+ t* P4 @) M% t1 X给竖板打相对应的孔,注意要配合圆木榫的长度,宁多勿少,要不安装的时候你就哭吧哭吧都是自己的错. a+ y. N% {( O9 \
microMsg.1415187546379.jpg 6 o+ P  I6 |2 E2 |+ ]$ g
再来一张实景。
- A1 B9 ^6 ?9 X- C& G; O- |5 R% m& s& m) Y8 h$ ^! g5 r% ?

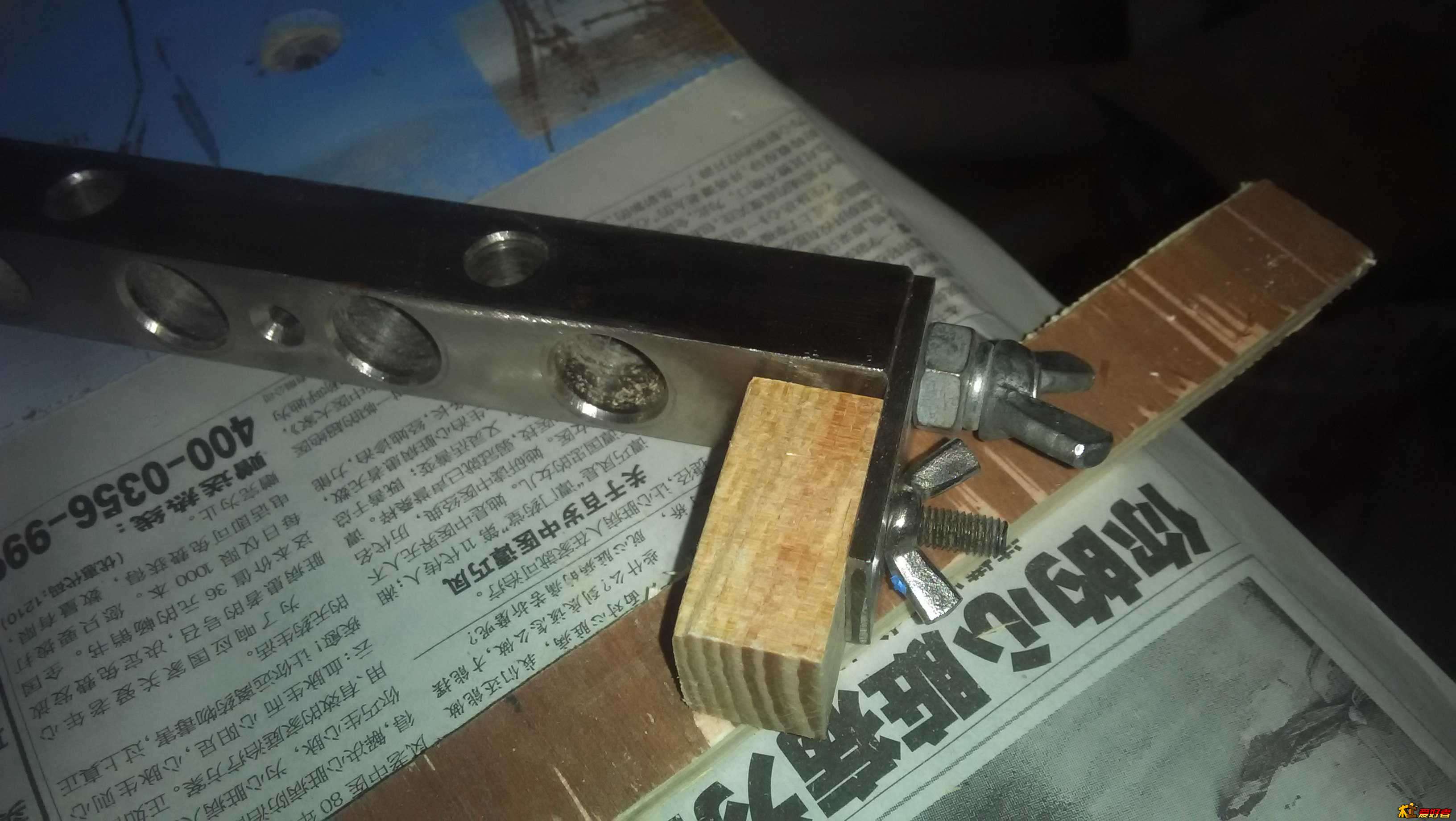

2 W3 x; @' `9 J9 n中间两张竖板因为两边都有挡板,为了把孔错开,我给加个小木块。
0 ]& ]* q3 S( u$ a* y6 E# Z+ ]) N) r# p
 楼主| 发表于 2014-12-9 00:25:17 | 显示全部楼层
这个架子一共打了近400个孔,都快成打洞达人了。打完洞,活就差不多快完了,然后就是打磨,因为是成品板,再加上我实在不喜欢打磨这道工序,所以就马马虎虎的磨了几下,算是对得起观众。% \) m8 A; }; ^
IMG_20141103_185817.jpg 9 G) ~! t# Z8 a3 \

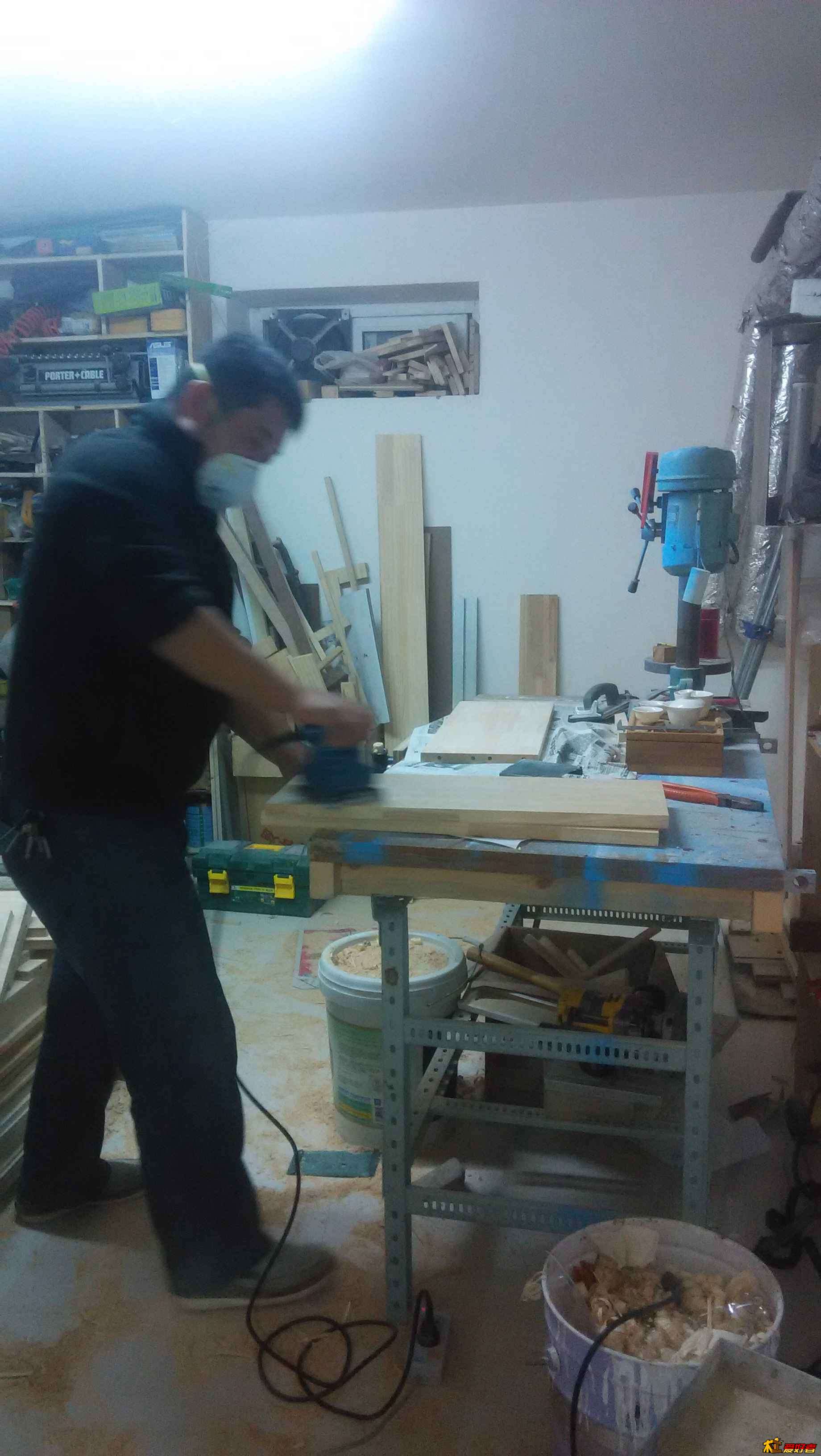

这是我伙计,专业防尘防四害。9 i! v! _/ a  }6 y" {# e
IMG_20141106_192057.jpg : W2 e% ?% I' |# o1 {- e
马马虎虎磨几下。
  @! E+ N! m$ A+ l3 L IMG_20141109_202305.jpg 2 i: t$ y+ t( f' _  P3 S3 ]% U

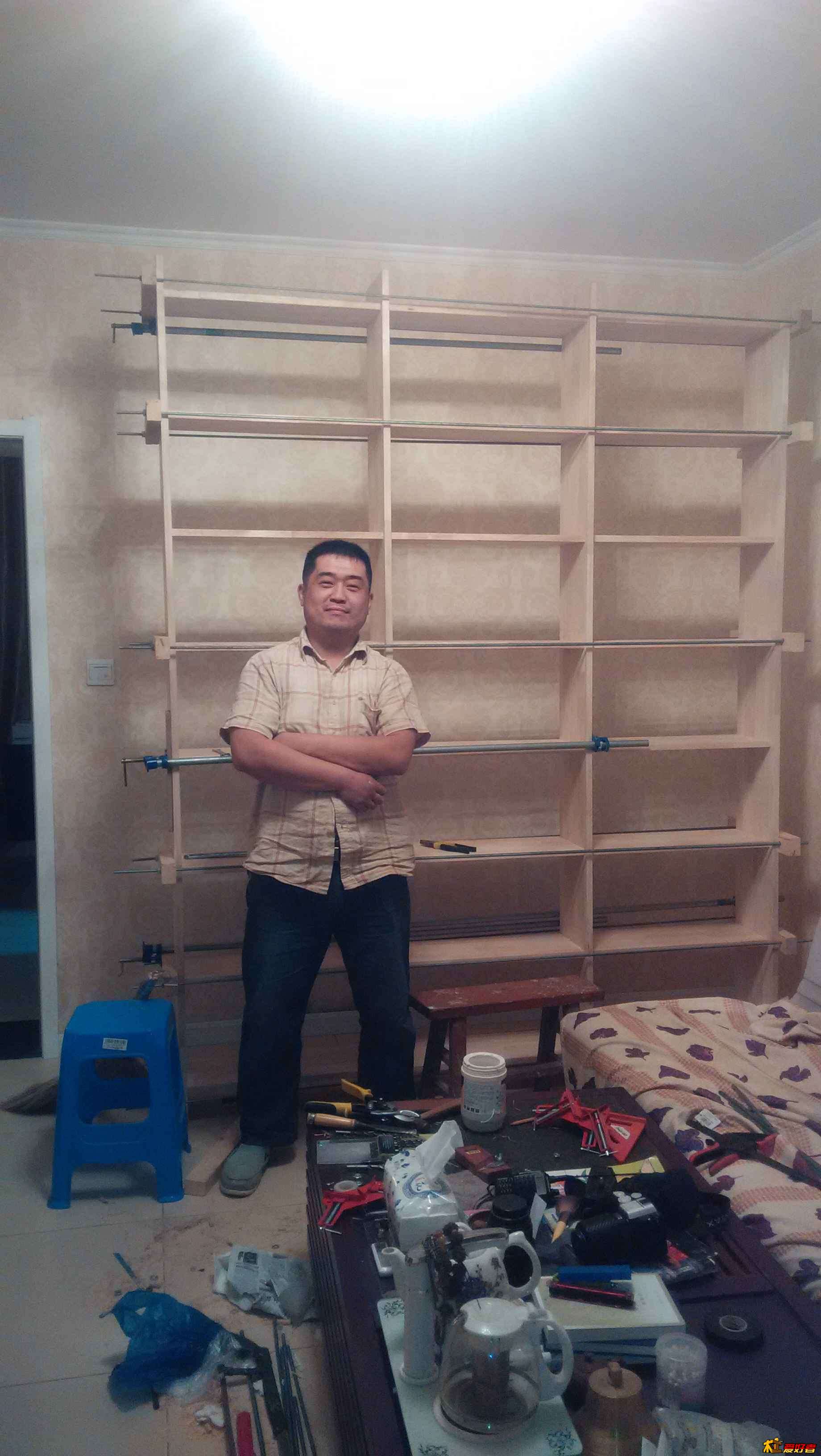

这是组装的图,这个活实在是把我俩都累惨了,我买了12根丝杆,自制夹具,但是长丝杆实在是不善于干这种大活路,根本夹不紧,也许是我组装的方法不对,我是先两边组装好,然后合到一起装中间的挡板,不要小看圆木榫,要把这么多圆木榫同时弄进去真不容易,即使你用在多的润滑液(白胶)都不顶球用啊,哈哈。丝杆虽然长但是太软,不好搞,后来还是用硬家伙(杆夹)把它们才进去,啥玩意都是欺软怕硬啊,啊,啊。
2 q  L% _/ F0 `$ _  k8 \0 {: C IMG_20141109_183904.jpg
- L+ \  N& C" ?3 m  P这一段弄进去费了大劲了。) G9 f1 X6 C. a4 f% ]$ Z: u1 f) l

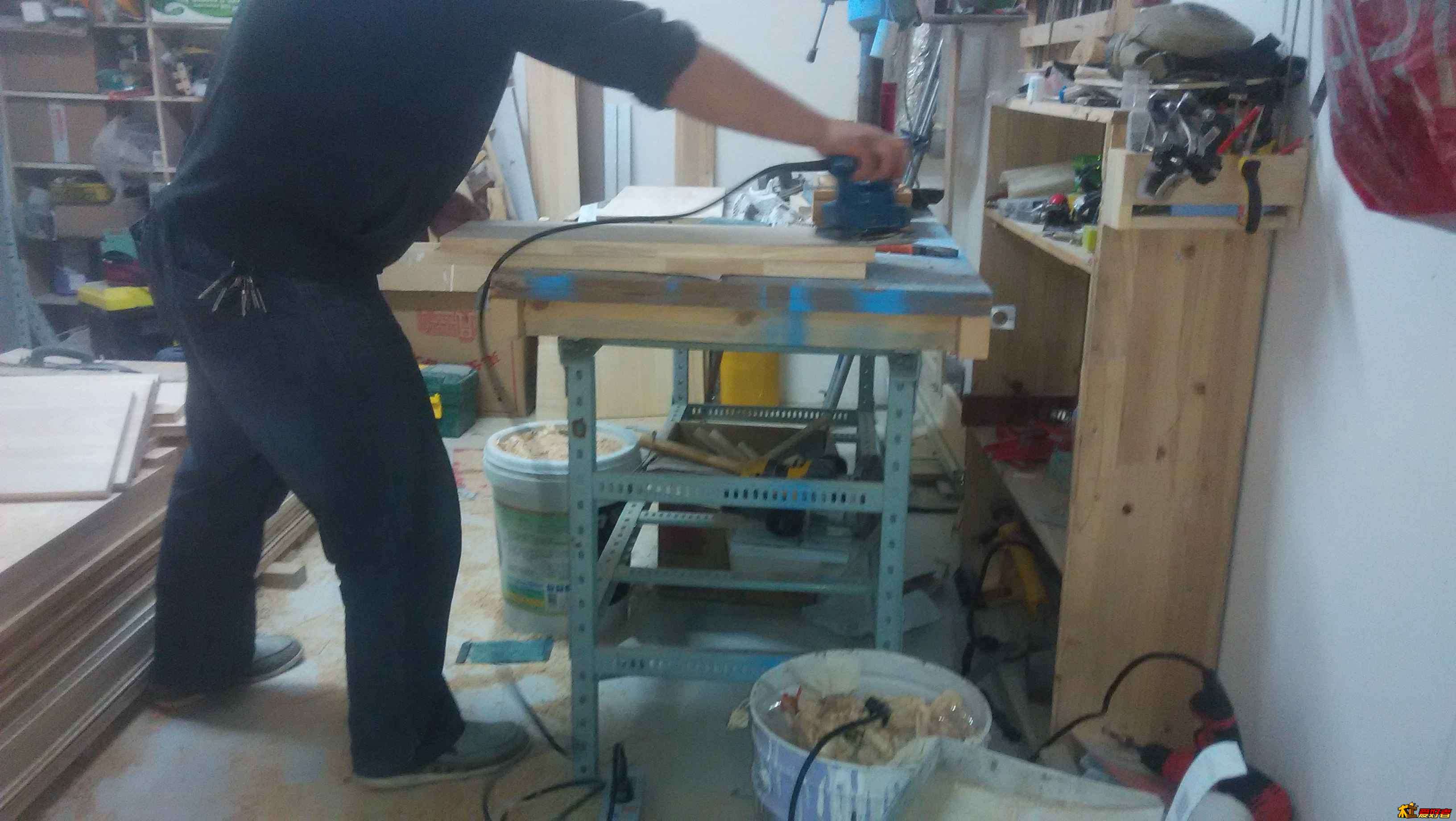

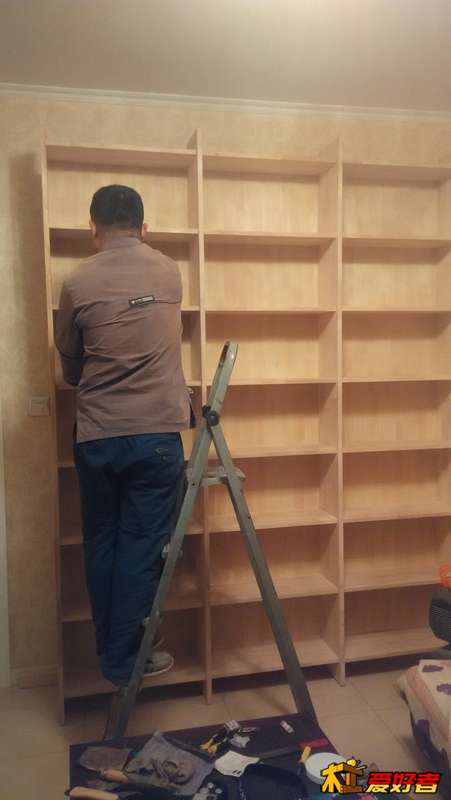

; u! k. z3 x  f: \8 A. e组装好的效果图,伙计在打磨,自己活自己干。
& U# H7 r3 A1 l' p IMG_20141112_185622.jpg

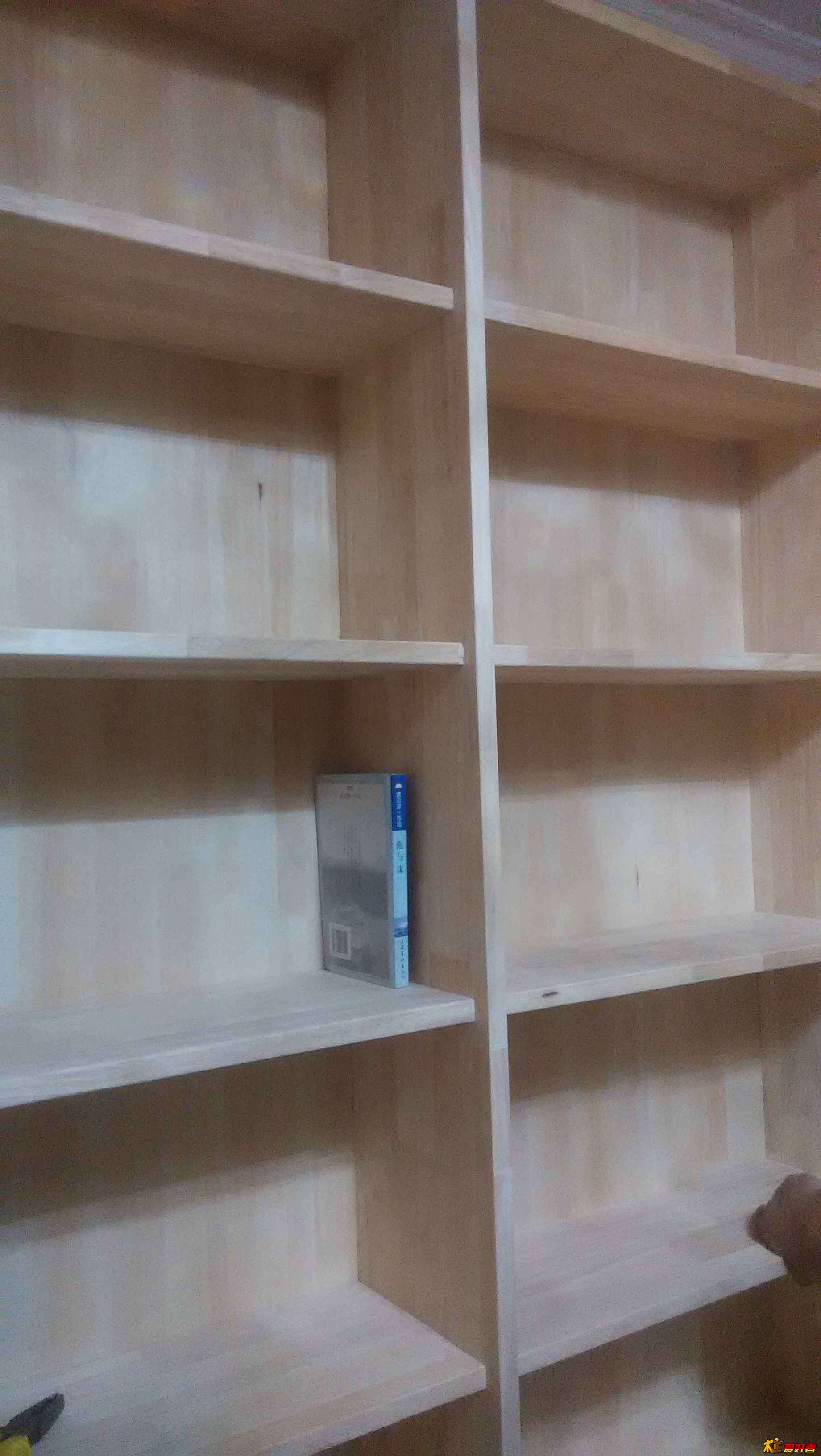

: H( z+ m+ i, {5 ^7 D打磨后再上图,摆个书装个笔。0 d  X& k! J2 Q- t, v

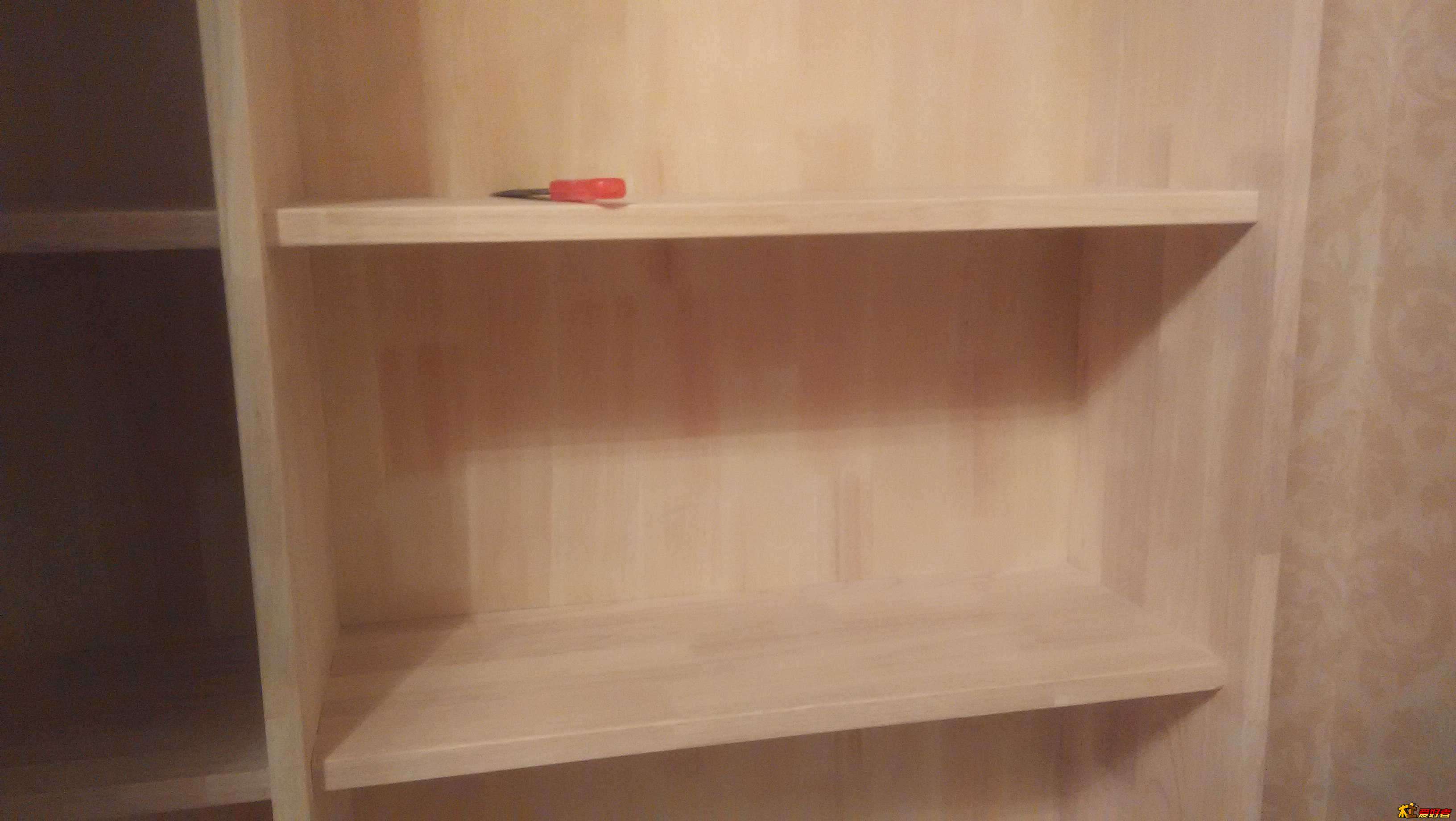

" A1 Z; Y# p: P: R3 z细节图
! W0 X7 U! z! s3 z4 C! _' ^/ F IMG_20141112_193434.jpg

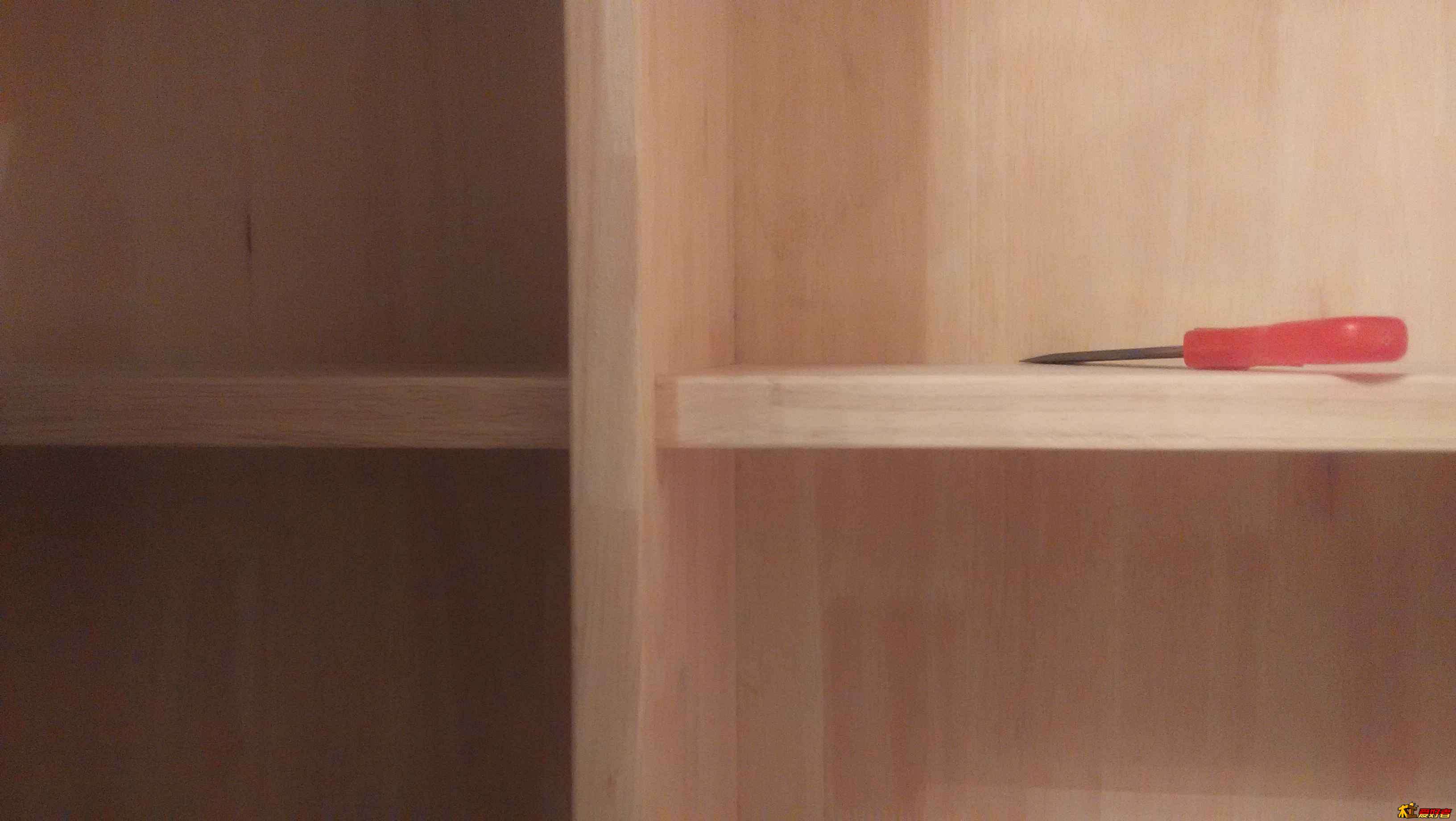

/ I; h' _! ~; G1 T. ?高清无码图,这个所有板子都是倒了角的,但是没拍照,但是有一点建议,不要买木井方倒角刨,不适合指接板,实木可以用。/ I' n+ S" j7 N7 W" J- n1 K% c3 B
竖板我铣了背板的槽子,90度角,要钉的那种,这样侧面看效果好些。上背板的图没有拍,当时实在是搞累了,就是钉枪砰砰砰到处乱打一气,伙计后来说他从正面拔出几十个钉子。5 V/ z, i( k+ ^" R+ o
