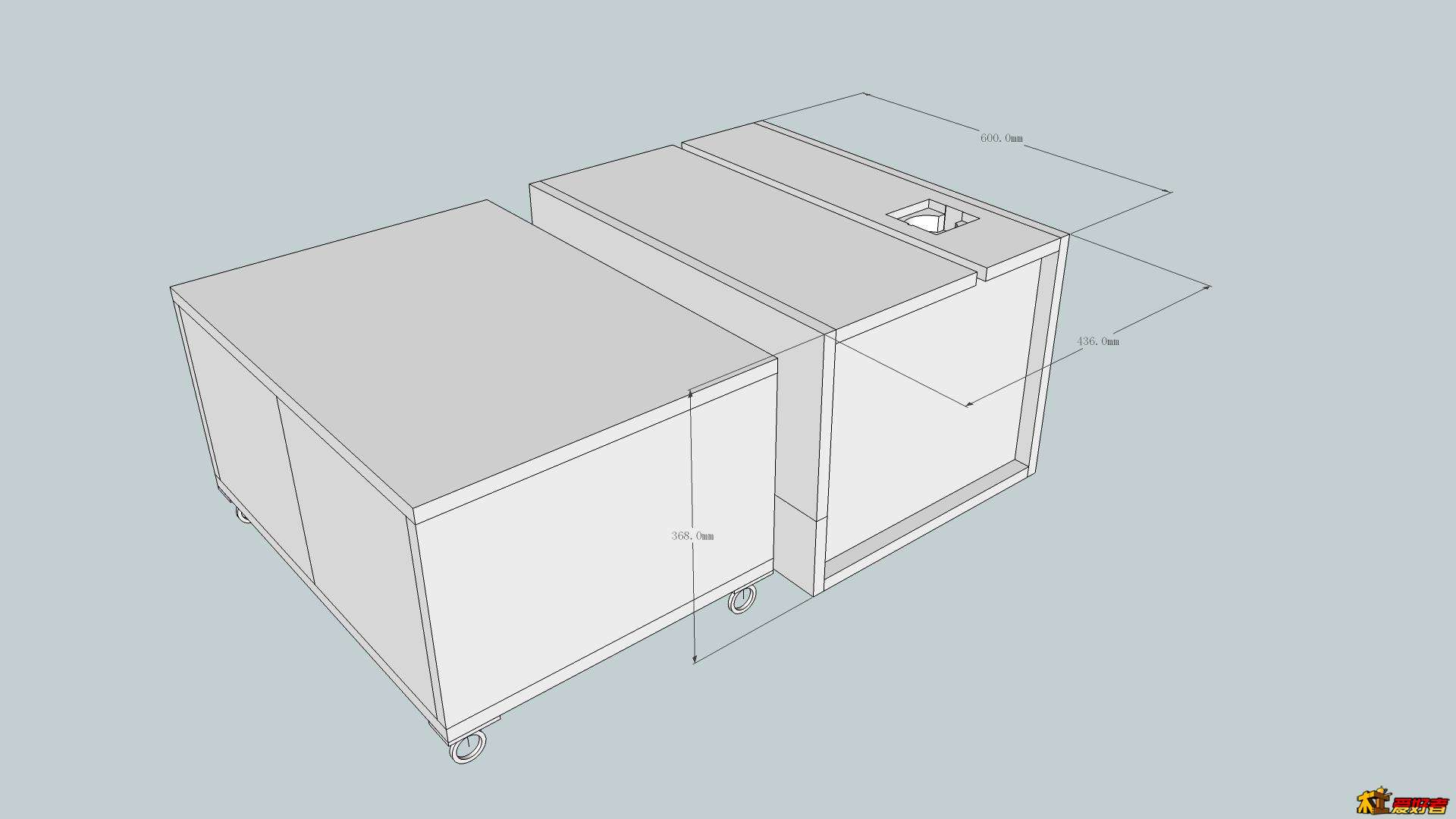

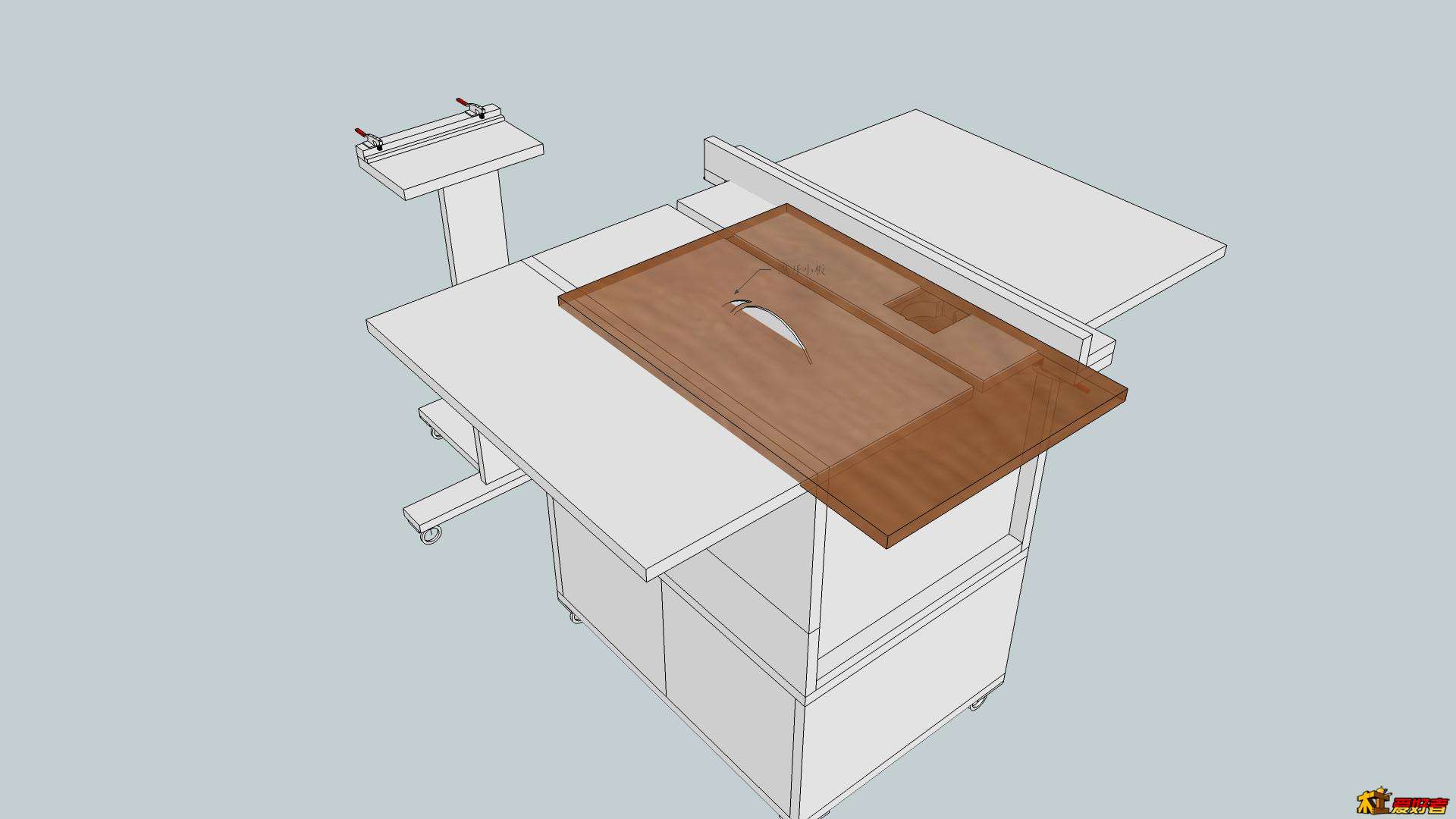

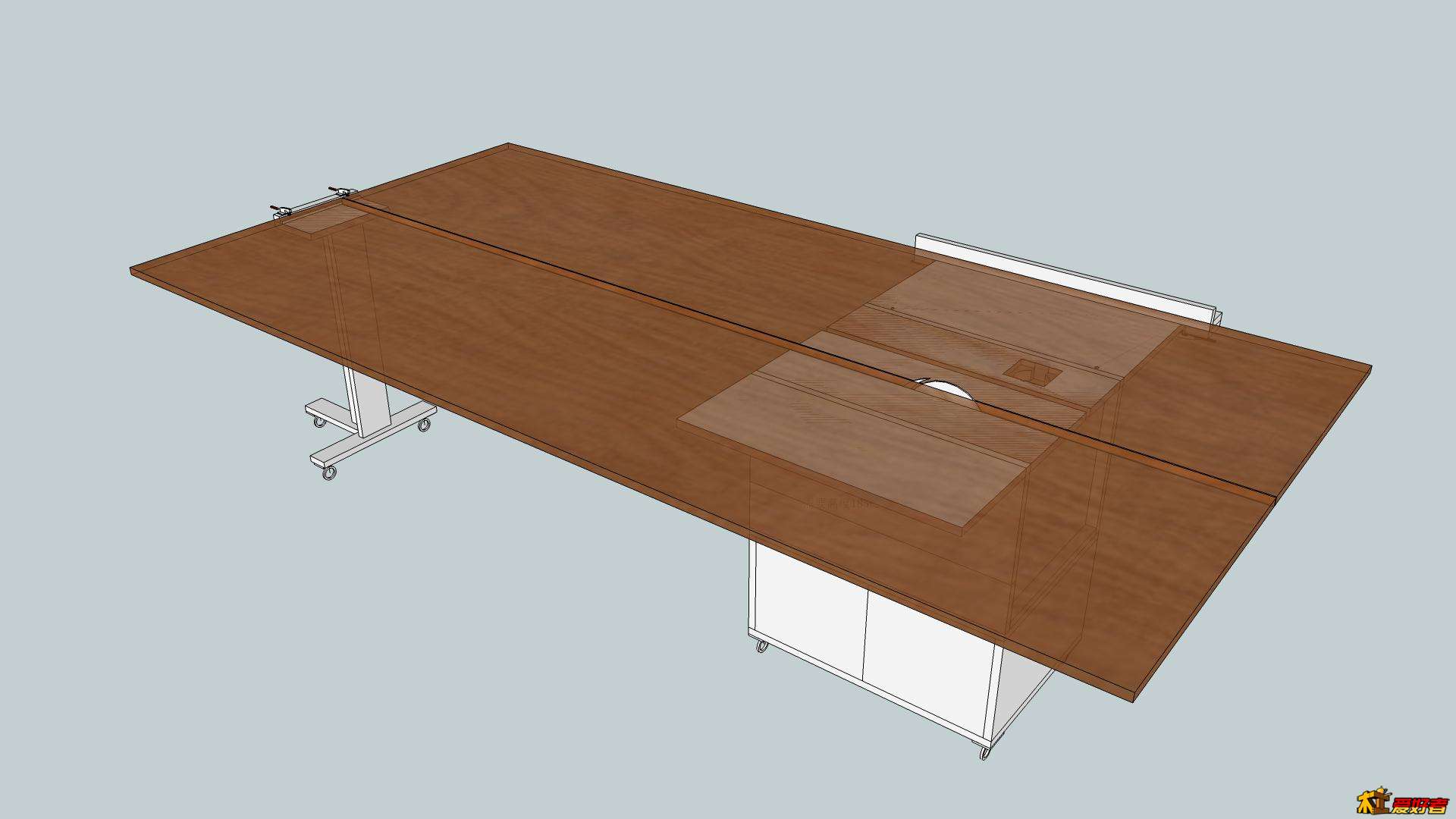

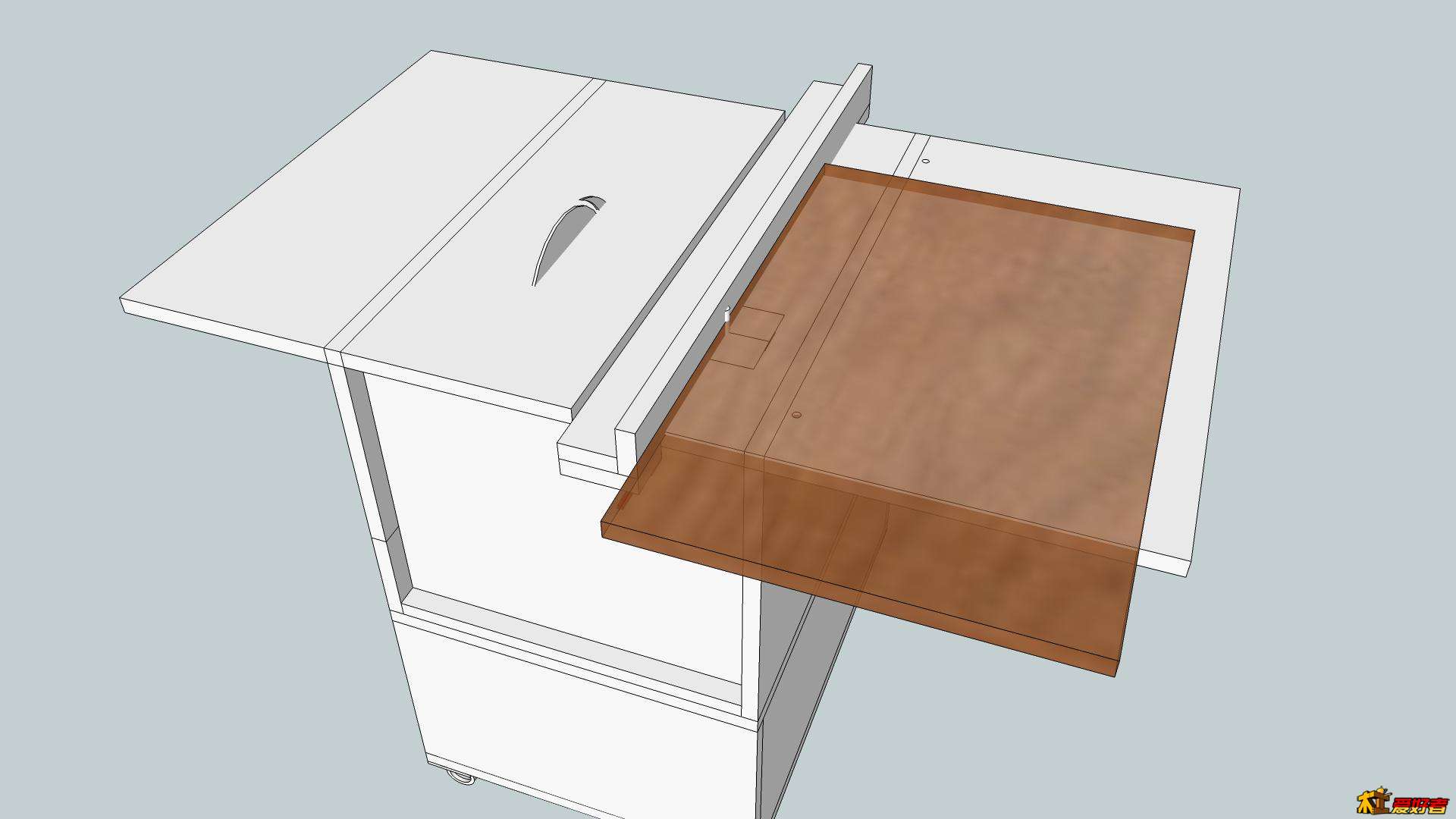

设计了一个便于阳台族使用的倒装工作台，请木友们提些建议，谢谢！

l98709660

好设计，

树叶开心

想当然尔。。。

刷分de人

我想知道楼至是怎样能那么快就学会的草图大师啊，我看了一个星期的教程还不是很会用啊，楼主能分享一下经验吗？感谢万分啊

xtian12

刷分de人 发表于 2014-10-9 20:19
8 _" d" ~% }# `; E% s+ |, ^4 J我想知道楼至是怎样能那么快就学会的草图大师啊，我看了一个星期的教程还不是很会用啊，楼主能分享一下经验 ...

7 f& Z$ o# `# O5 w/ D3 v呵呵，我学的快，最主要原因应该还是这个软件设计很人性化，操作起来很方便。还有一个原因可能就是我前边学了一两个星期的autocad，虽然没怎么学会，但是草图大师和autocad的许多操作是相似的，所以我学草图大师就快些。另外，我就是IT专业的。
  E: U+ l1 t7 M我学习时是看的视频教程，没有看文字教程，因为前面有一点点autocad基础，看视频教程很简单。大概一看就明白了。你也可以看看视频教程，学的很快的。
/ j/ A) \- q1 D

青山_常在

阳台能放上吗？我的构思是木工工作台长120宽60高74公分，在左边50公分处圆锯倒装，横向纵向设计靠山。在右边50公分贴近桌边20公分处修边机倒装，做一个以G形夹为固定方式的靠山，利用右边桌边的空间做木工夹具，虎钳位放在右贴边位置。一个桌子解决三个用途。

xtian12

青山_常在 发表于 2014-10-10 09:54
6 k: ?; j# A6 @8 B1 q阳台能放上吗？我的构思是木工工作台长120宽60高74公分，在左边50公分处圆锯倒装，横向纵向设计靠山。在右边 ...

' d9 y' S! [# G9 Y5 u; B3 L5 [我的尺寸比你的还小点。
' c: t* S+ ], G+ E我的是1021*600的。
8 u% ~1 X3 ?  }  a, ^' ^! G  }/ p我的桌钳和修边机倒装也已经设计出来了，和你的想法差不多。
+ q! H1 }  X8 Y% x6 l( i随后上图。
1 k6 b# [  u* S! H" p

xtian12

青山_常在 发表于 2014-10-10 09:54
阳台能放上吗？我的构思是木工工作台长120宽60高74公分，在左边50公分处圆锯倒装，横向纵向设计靠山。在右边 ...

* r* ~/ o1 w% ^  @/ {7 g我的尺寸比你的还小点。
我的是1021*600的。
我的桌钳和修边机倒装也已经设计出来了，和你的想法差不多。
0 U8 C  E1 X# [: b随后上图。

xtian12

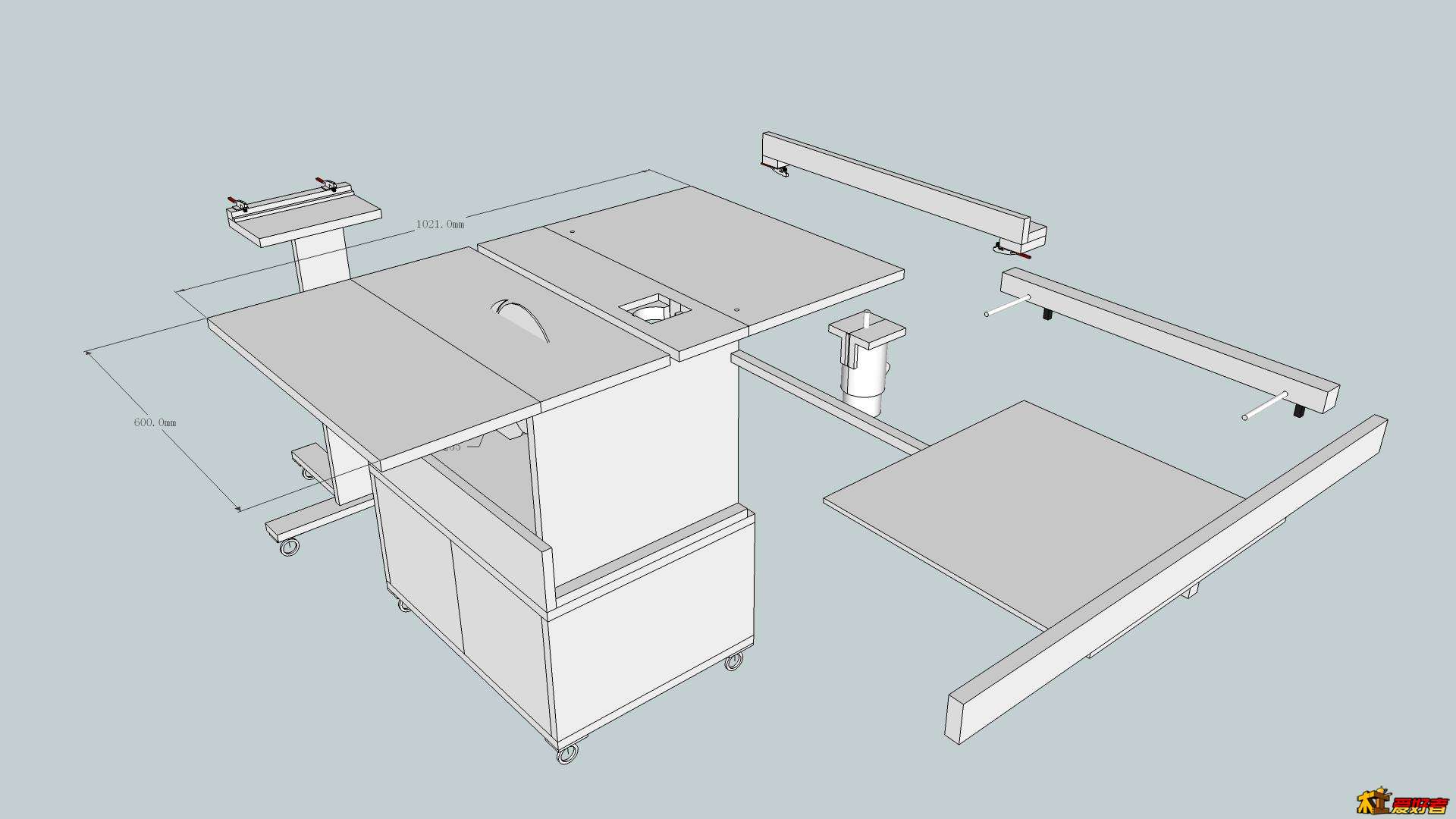

又做了一些更新，增加了桌钳和倒装修边机，请木友看看，给些建议，谢谢！
$ F: f1 E' C. U前面几张图一楼有，只是稍有修改，在此不重复说明了。重点说一下更新的桌钳和倒装修边机。
6 e) c1 q1 R0 g0 d

  q/ y1 w3 F  V, V1 U
, [  A9 l; p+ o0 T: m8 J
/ }& k* v6 \/ T) @
1 y2 F9 W4 Q$ M2 F4 T$ `. u
1 z" z  J' T  u5 n
$ [7 r7 @- `% t% K$ q

; f% a1 M; @& W3 Y( \* y
- {/ U  c$ P, `1 k* r6 S% _' D

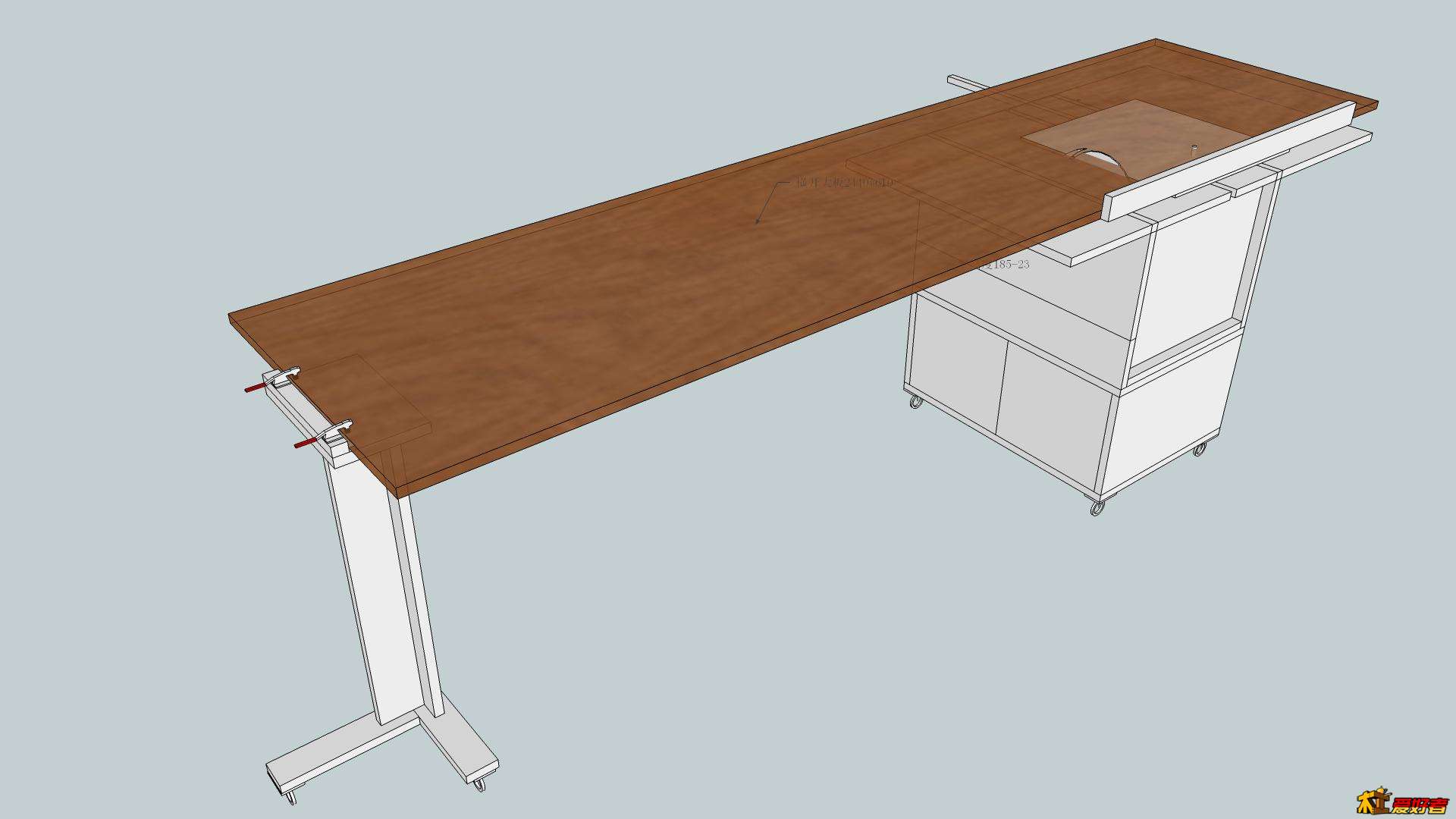

这是桌钳，之所以如此设计，没有用买的那种成品桌钳，一是省钱，二是平时桌钳很大一部分用途是把板子坚着夹住，方便打孔等操作，买的那种桌钳无法实现，这个就可以实现。

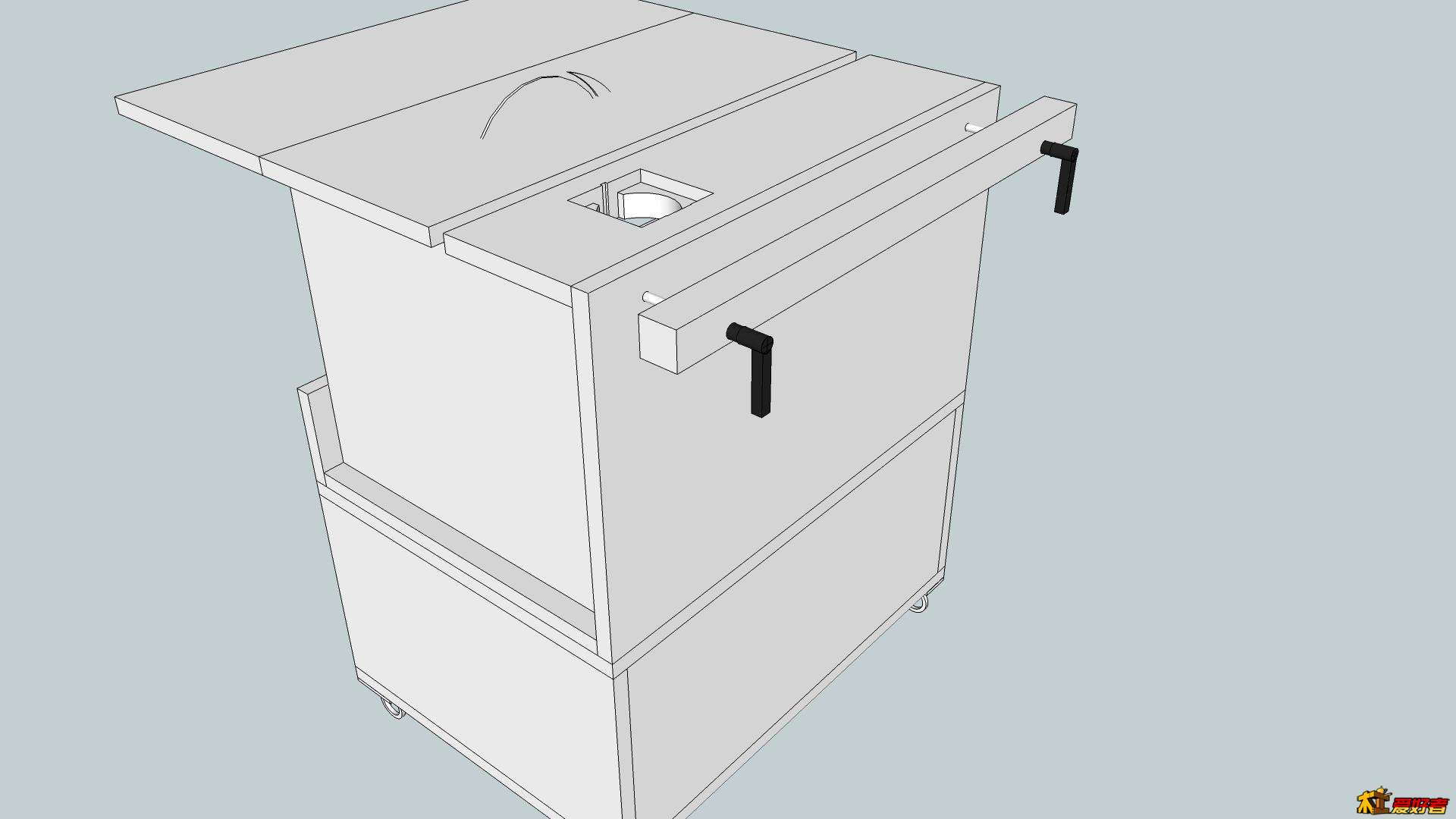

4 }" g% q3 t% ^8 M; B这是修边机倒装。接触木工时间短，修边机用的比较少，不知道修边机适合不适合倒装？
$ X$ @* O  \% _: J) E0 m& p另外倒装的用途是什么呢？请大侠指教。
: |8 O) Y* ?3 d我只知道装上修边刀修边，还有其它用途呢？
% f% [% {6 Q& _0 p$ X另外，还请木友多提建议，我好再做修改，谢谢！
% [" I/ p, _: I7 d4 @7 P, x$ t
1 w4 \5 G% }3 ^6 }% N

qq81818088

楼主能否将你这个*.skp文件发给我，邮箱是我用户名，谢了。

刷分de人

xtian12 发表于 2014-10-10 08:31
呵呵，我学的快，最主要原因应该还是这个软件设计很人性化，操作起来很方便。还有一个原因可能就是我前边 ...

9 i, q/ }, d2 F4 g能给一下视频的链接给我吗？或者名字也可以，麻烦了。我也是很想学草图大师啊，就是看了一个星期的教程看得我头晕啊
* \# B& x. v& o- {; p0 ?: s* _6 o' U5 V: T

断水流三师兄

小户型只能在家哭

hp001

楼主的这个多功能设计真是了不起的想法、不仅是阳台党的福音、DIY者都会想拥有。可能在稳定性上还要再加强、要稳定不动才安全和施工准确。愚见、供参考。

青山_常在

有这等草图手艺的不多！我的想法和你的有所不同，主要考虑的还是以实用为上，考虑多数DIY空间和场地条件所限。长120宽60高度自定的工作台设计，基于三点考虑，仅供参考：一是稳定和安全性。采用大规格全实木榫卯结构，做重量足结实牢固精密的台子是首要的基础和条件，因为，安全是最重要的！二是多用途。科学的设计有限的空间，解决多用途问题。工作台的首要是圆锯倒装，其次是夹具和虎钳的摆放，再次是修边机倒装。桌面上如打上孔，插上方形塞，可以解决刮刨等作业问题。三是考虑家具性，就是撤掉倒装，稍加整饰就变成日常的家具。在工作台左手边50公分处居中倒装圆锯的方案我认为最科学。在右手边35公分处贴近站位20公分处修边机倒装，做靠山利用夹具便于固定，也利于加工。右手的桌面置放虎钳，做不出桌面夹具。在站位左手边20至40和60公分处，预留方形塞位置。

xtian12

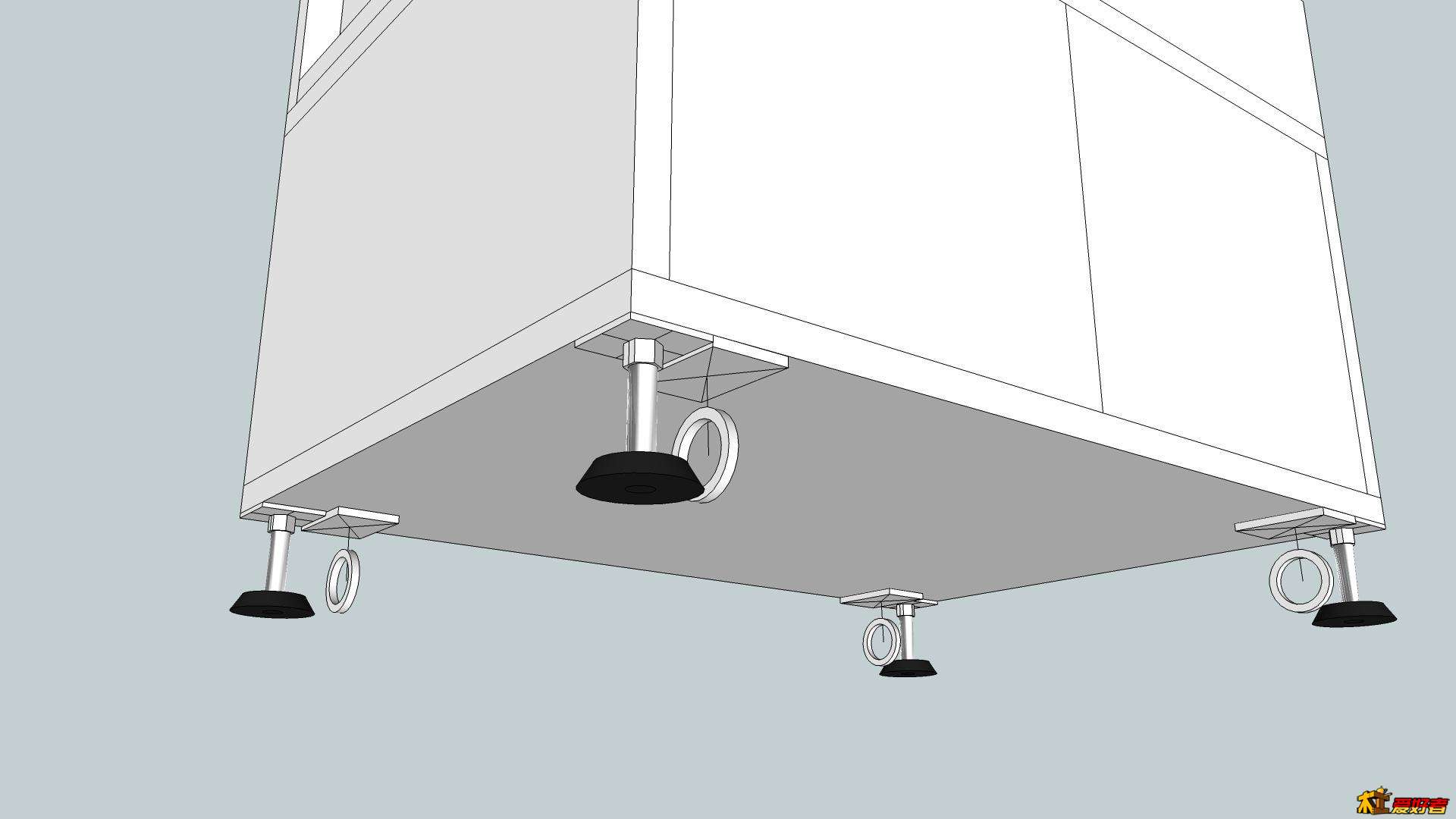

根据木友所提稳定性不好，设计时的确忽略了万向轮即使带刹车，也会有稍许移动。
所以再加改进，再增加四个50的带橡胶减震的工业蹄脚，需要移动时缩回蹄脚即可，移动完再伸出来，稳定性、移动性和减震问题都解决了。还有什么建议，请木友只管提，谢谢！

gxyaocity

还可以把电木铣倒装上去吗？做木工都要开榫吧，45度也要能切才行，可能要求多了点。
