设计了一个便于阳台族使用的倒装工作台，请木友们提些建议，谢谢！

xtian12

设计了一个便于收纳的阳台族使用的倒装工作台
作了一个业余爱好者，不可能天天去做木工，有时间时玩一段时间，没时间时可能很长时间都不会动这些工具。
而且可能地点也不固定，需要时可能要转移阵地。
所以，就想设计一个倒装工作台，用时搭起来，不用时可以把所有木工工具材料收进去。整洁，不占地方，而且还方便转移。

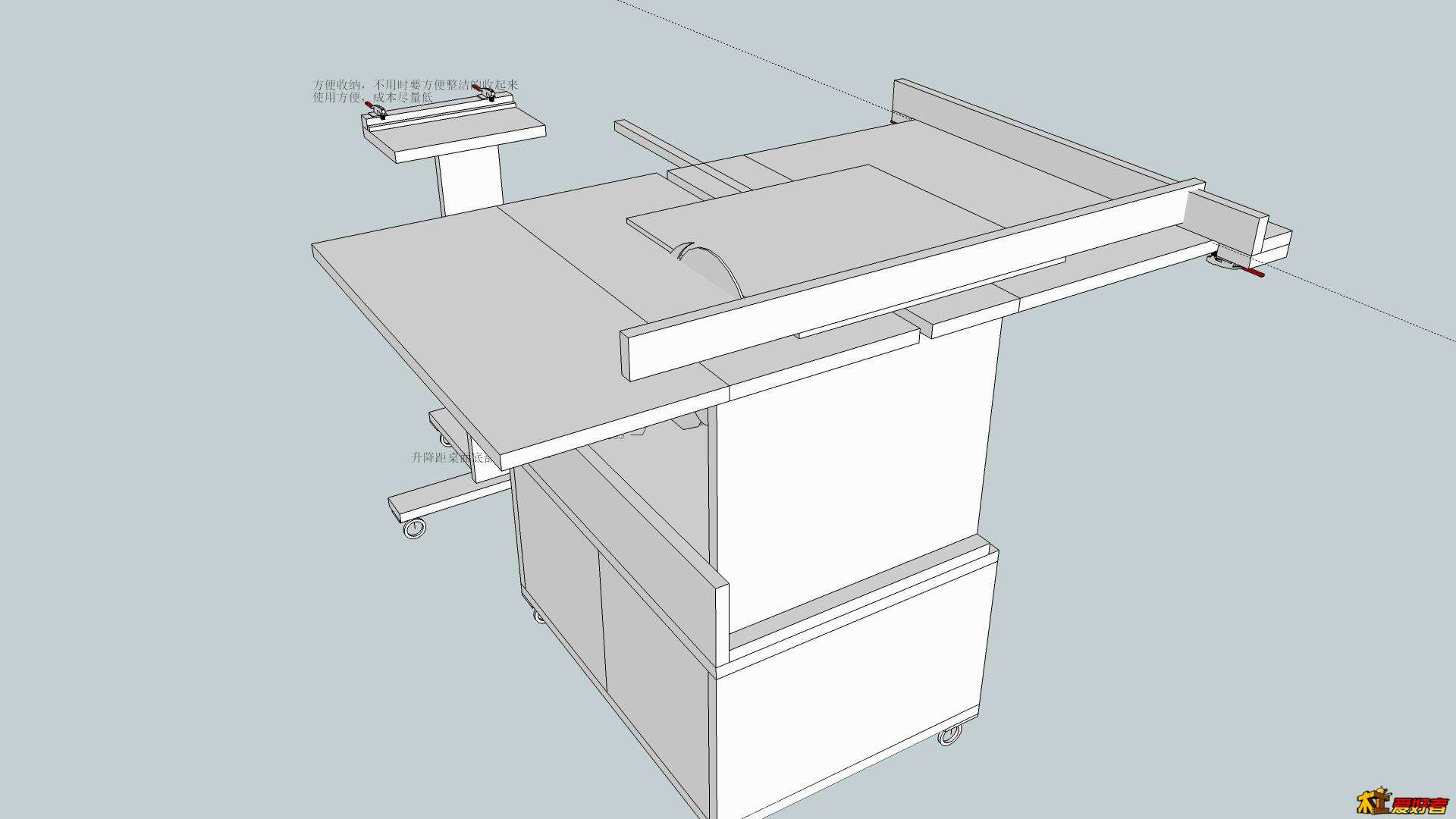

看图

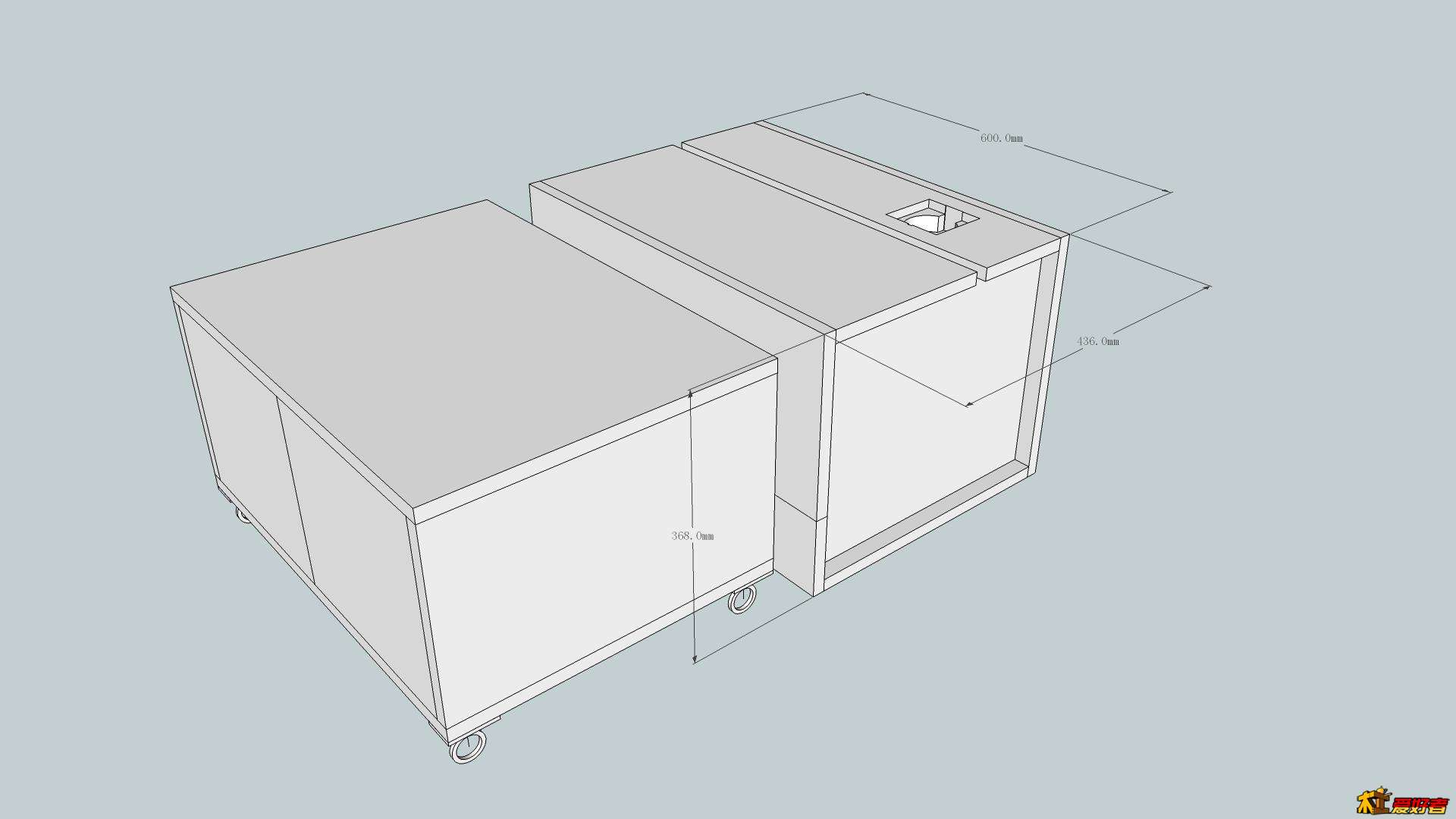

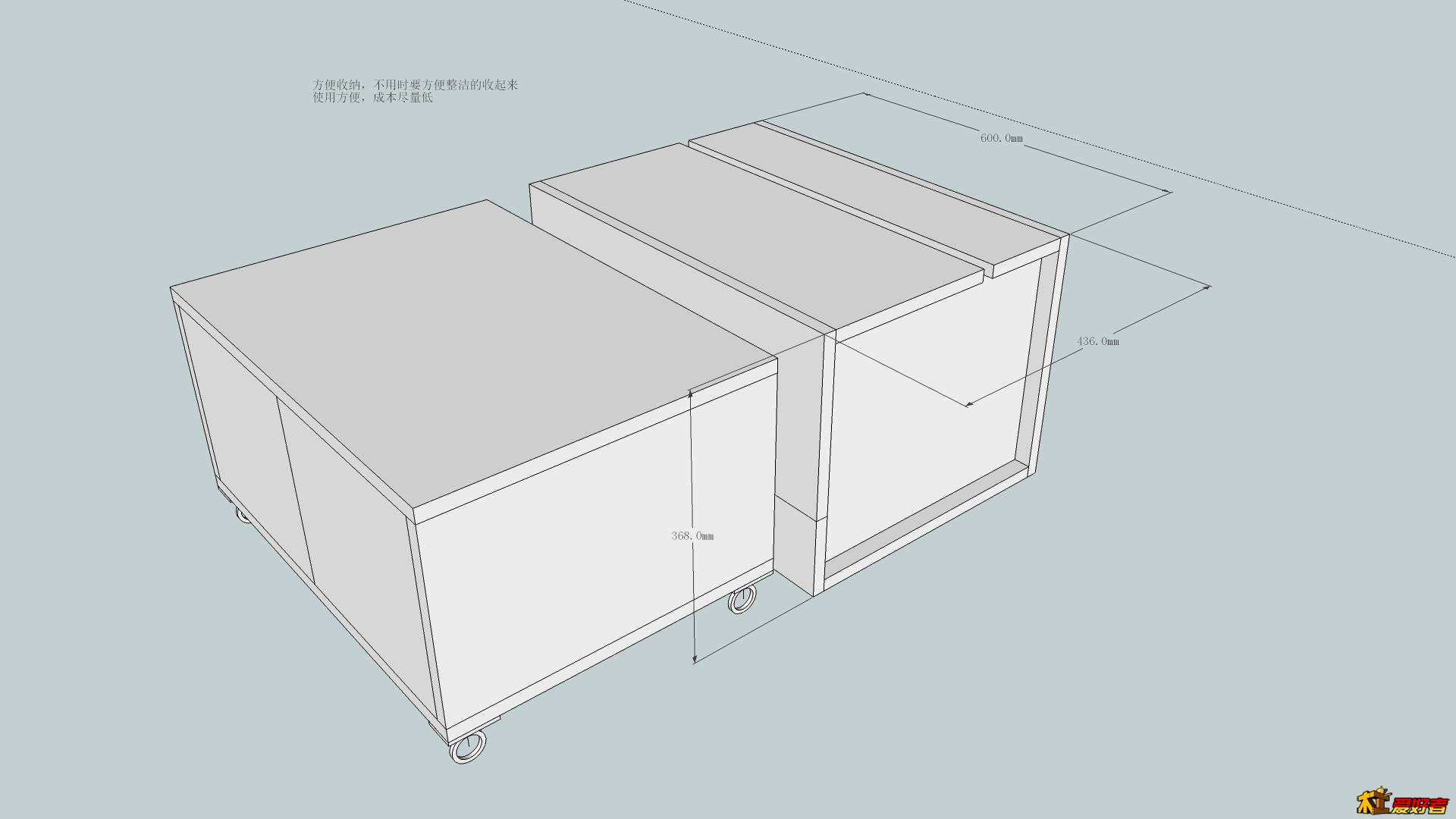

不用时，收起来是两个大箱子。
两个大箱子的内部布局，随后再定，容量还是比较大，就我目前的手动、电动工具和材料应该可以放得下。

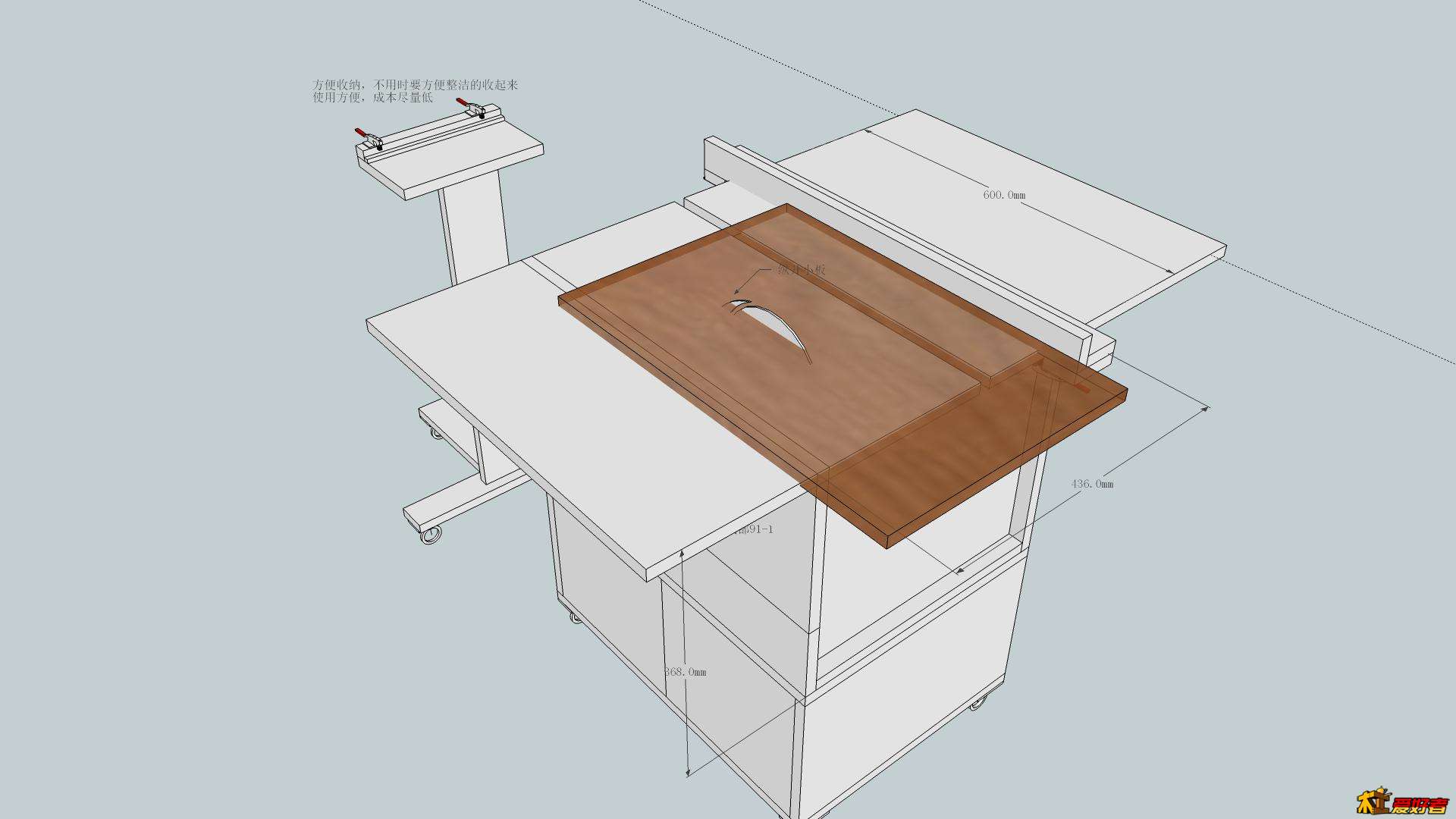

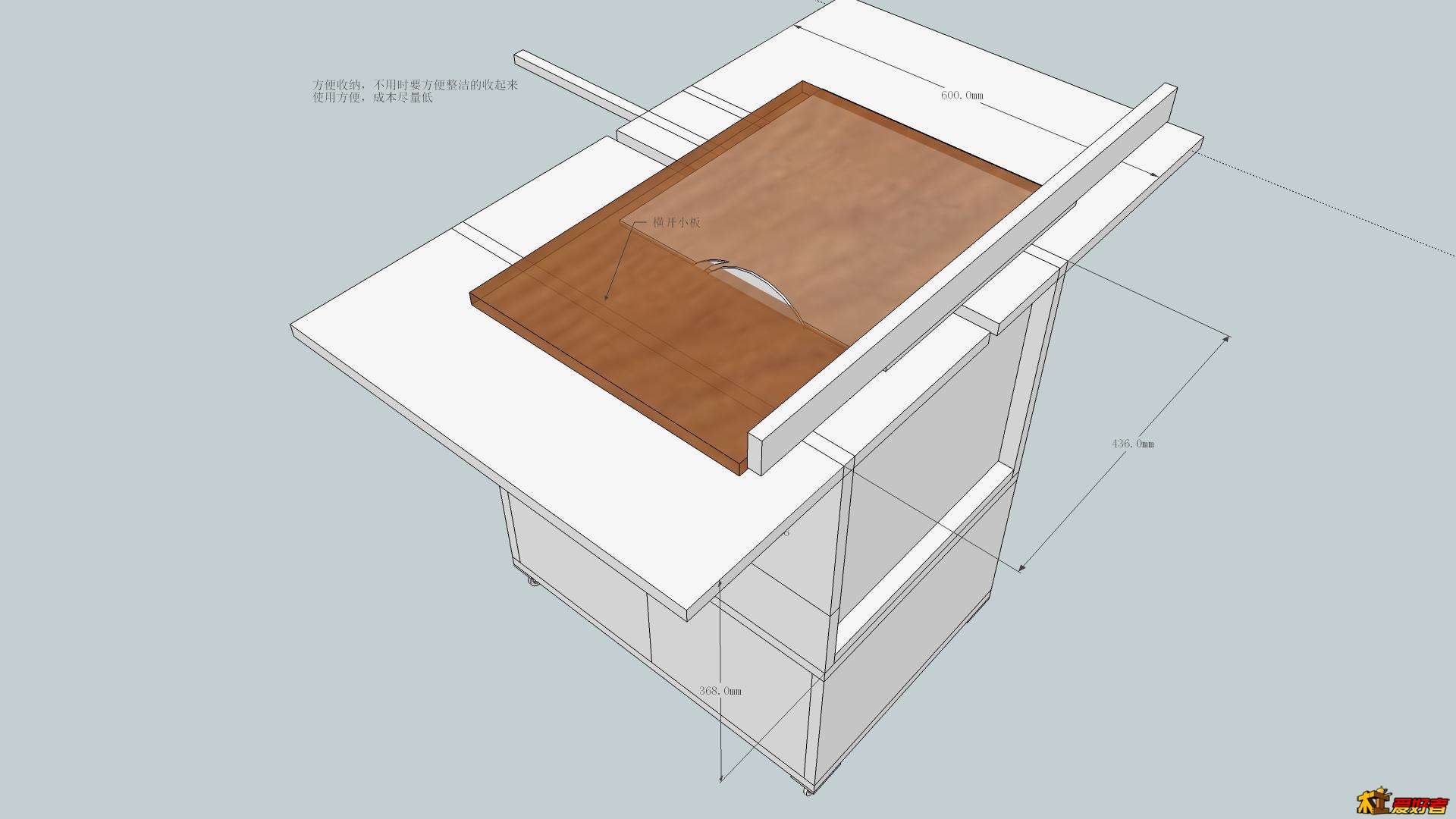

纵开小板时，用的靠山。

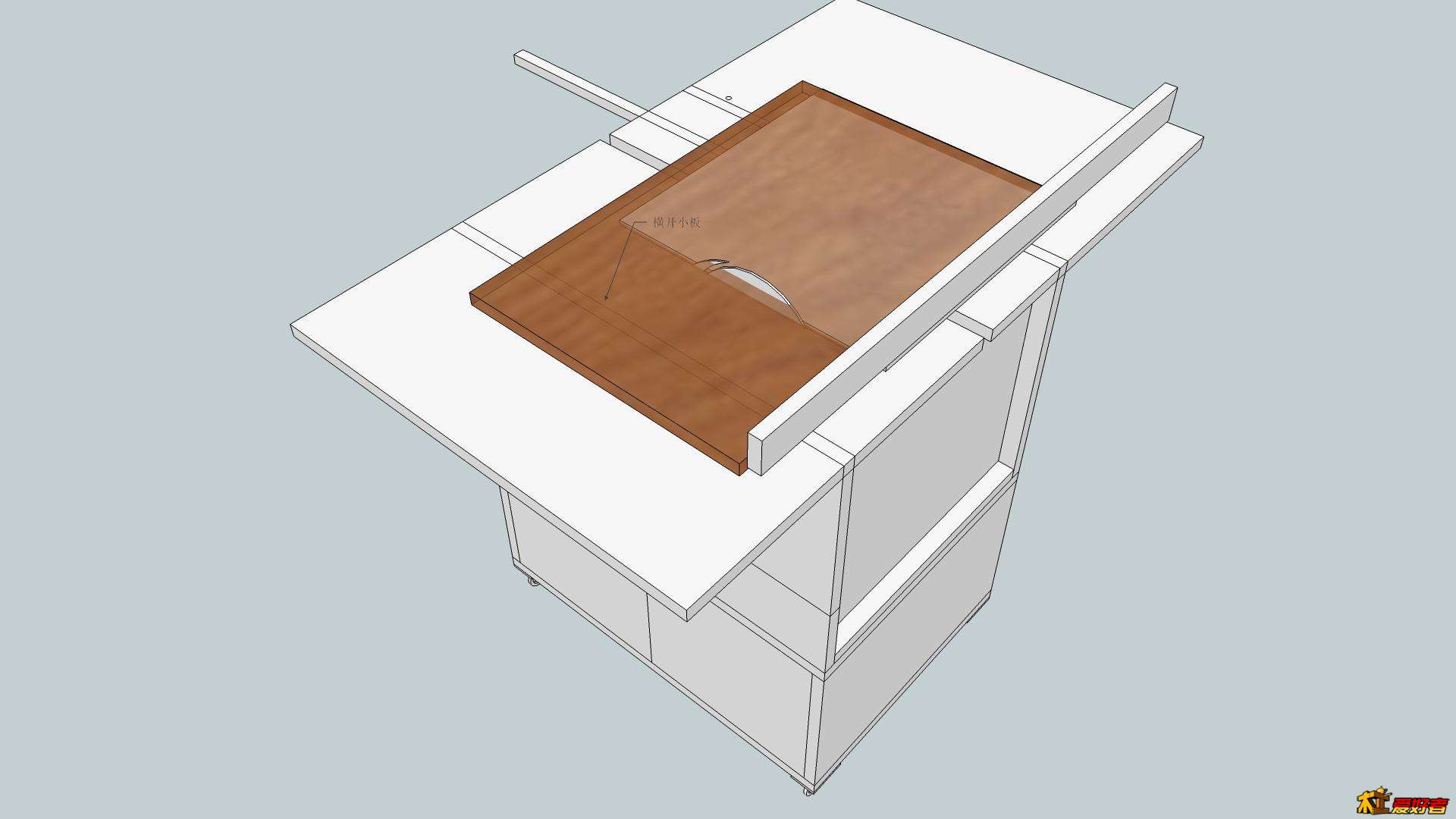

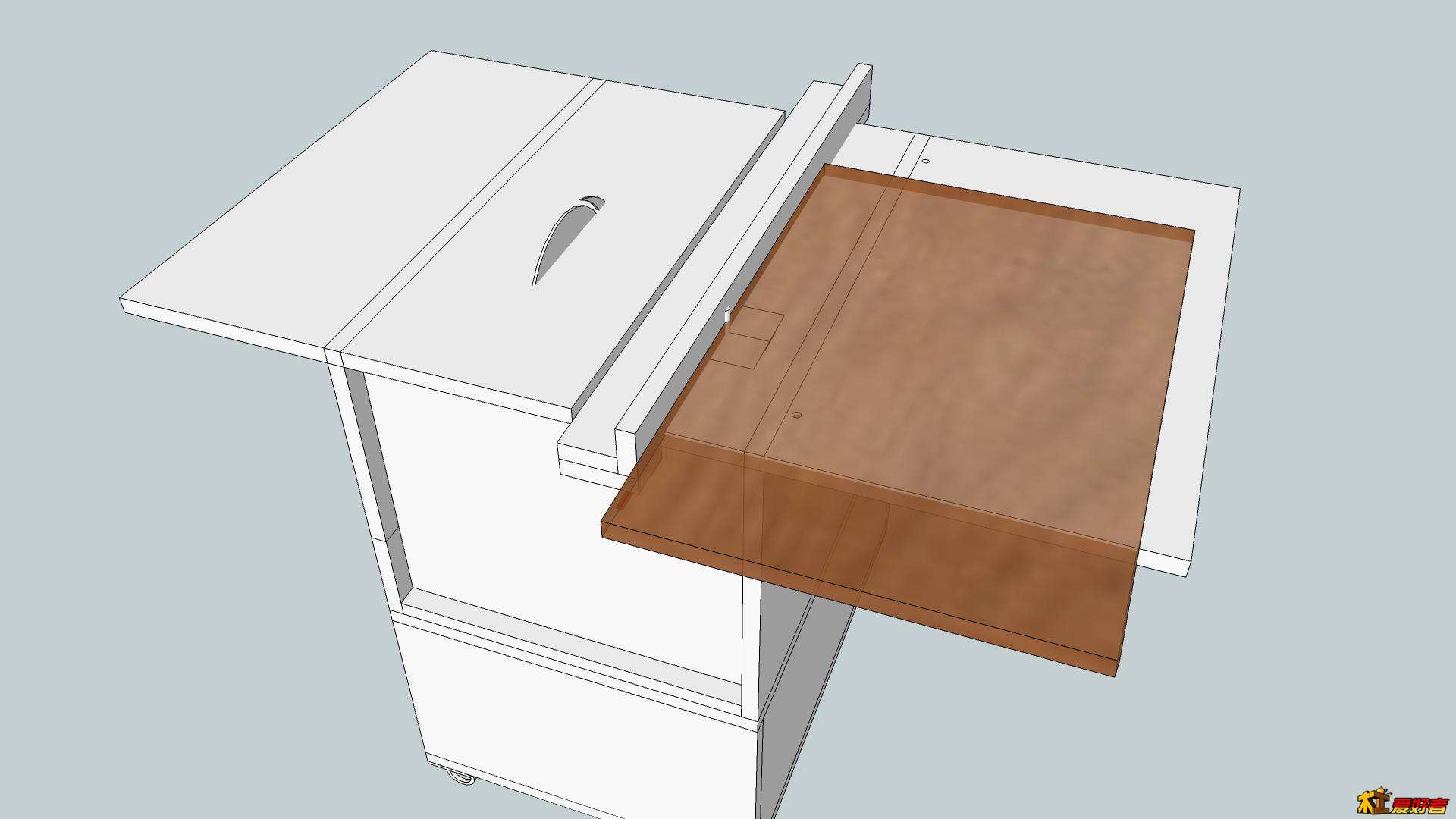

橫开小板时，用的推板。

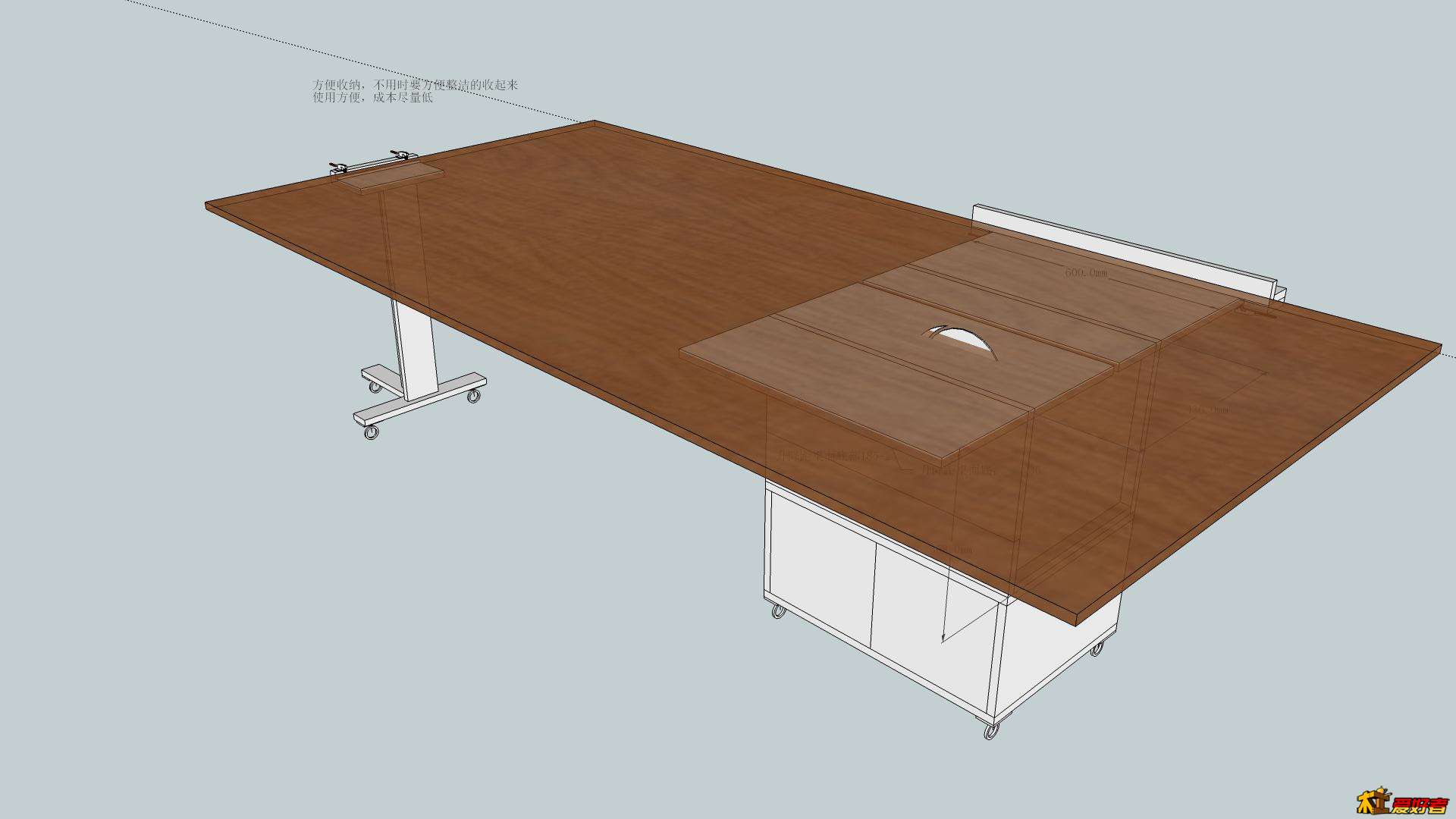

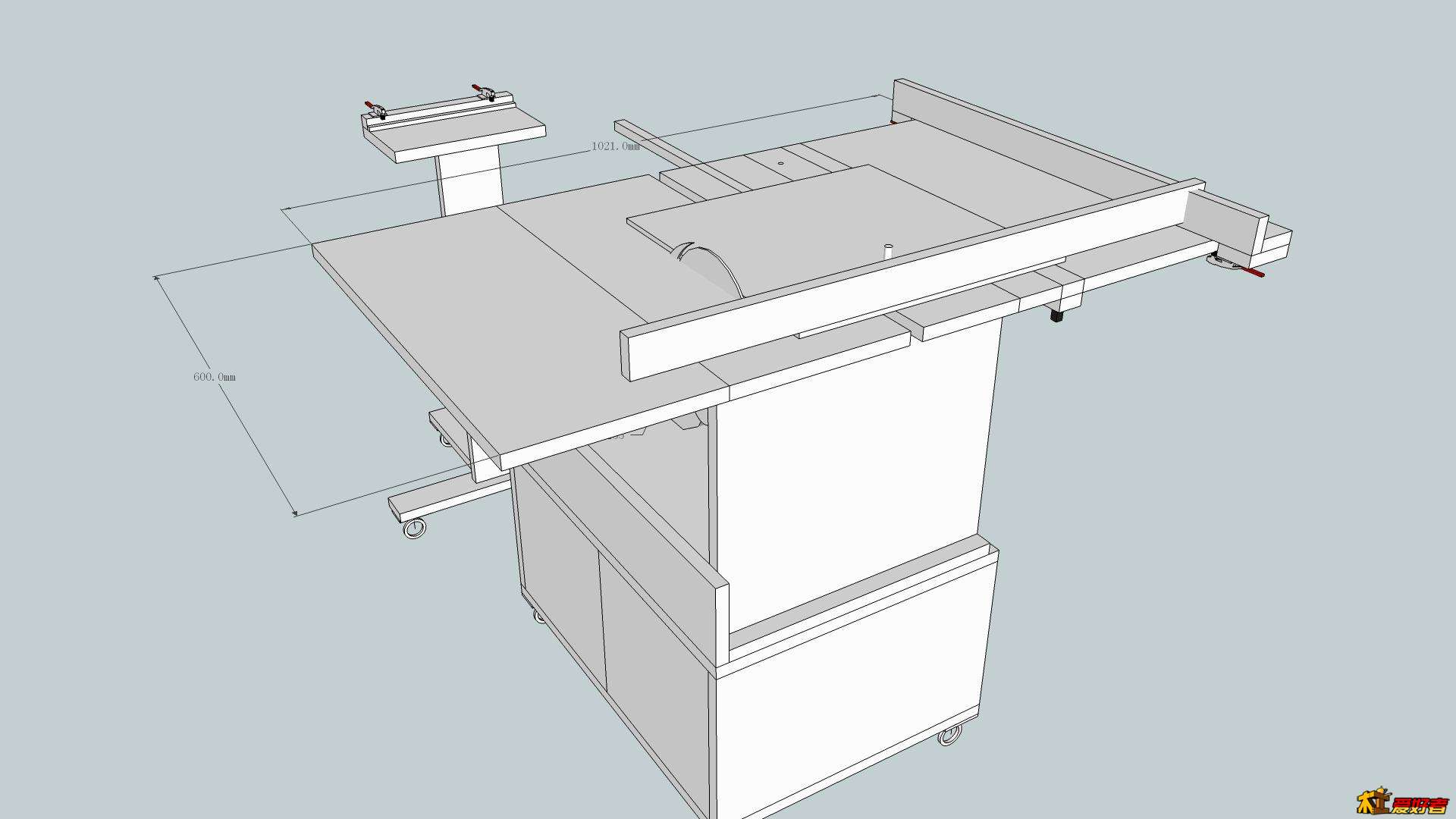

纵开2440*1220大板时，用靠山。

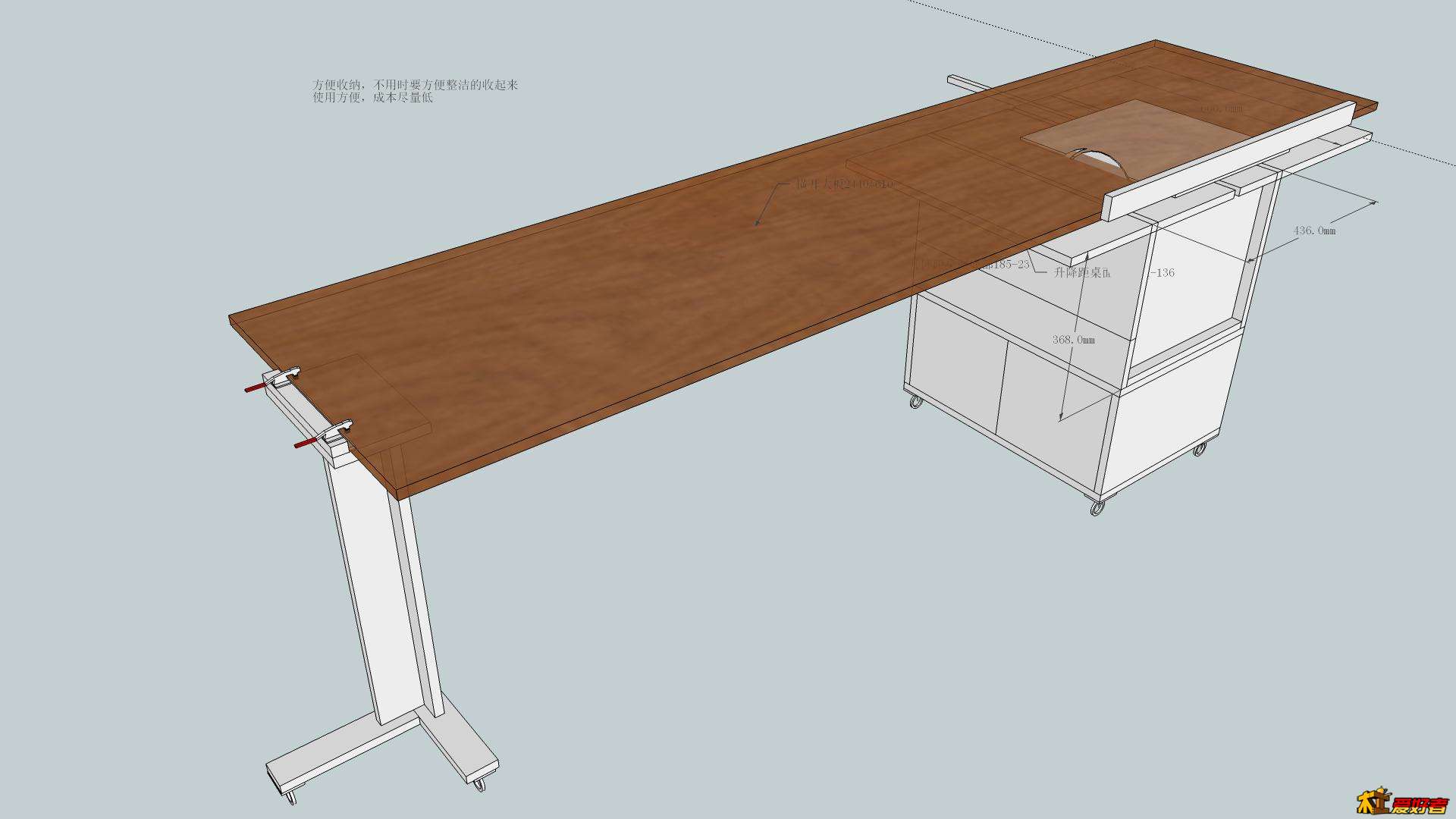

做为业余爱好者，一般情况只有一个人工作，没有助手，就做了一个助手，开大板时就用上了。

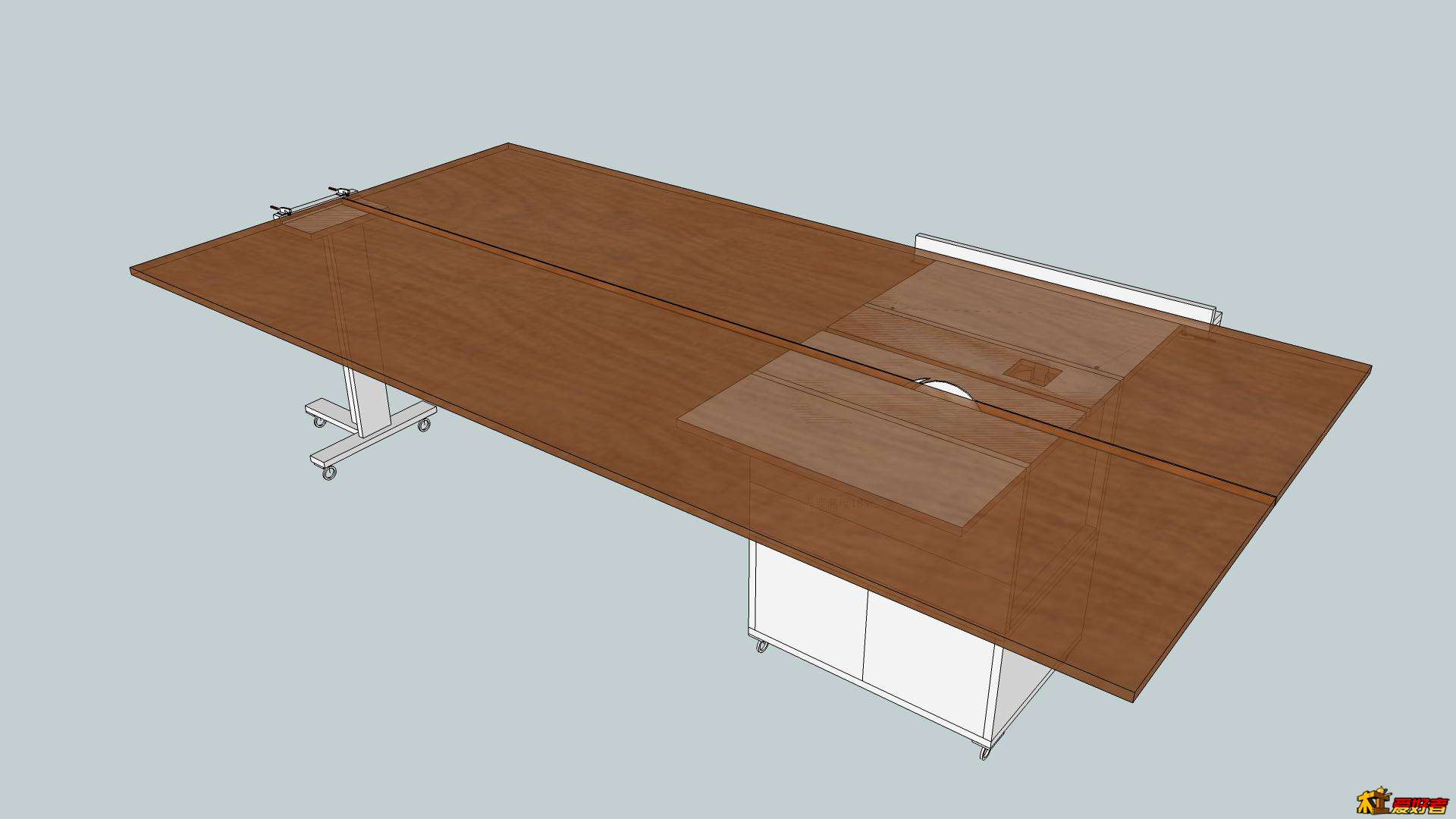

横开2440*610大板
我的电动工具比较少，只有一个电圆锯，一个修边机，修边机很少用，不知道用不用把修边机倒装了。
另外，还想自己作个木工桌钳，还在构思。
我感觉有这样需要的木友不在少数。
木友们还有什么建议，多提提，我再修改，非常感谢。
修改好后共享出来，集广大木友力量，设计一个方便阳台族，工具不多，时间不多的业余木工爱好者使用。

不得不说一下，这个草图大师太好了。
有点电脑基础可以考虑学一下，很有用。很好学。
前边想学个设计软件，就开始学autocad，学了一两个星期，才勉强做出了一个户型图。一点成就感都没有，都想放弃了。
正好接触到草图大师，从接触到安装软件和学习总共半天，不超过4个小时，户型图就出来了，后来又陆陆续续学了一两天，前后总共不超6小时。就做出来了详细、完整、立体的户型效果图了。后来又设计了一个桌子，这是第三个设计作品，木工工作台，感觉用起来已经有点游刃有余的感觉了。
做之前先设计，尤其是用这种比较精确的设计软件设计出来，可以避免很多弯路。这是手工设计不可能实现的，这个软件设计1mm的设计错误，都能及时发现。而且想做任何修改，易如反掌。
而且这个软件最大的好处，还在于，这个软件操作太便利了，不用先手工画图，直接电脑就设计出来了，比手工还快，完全不影响设计思路。

abman

工作台需要更稳重一些，轮子什么的不要了吧，还需要加多木条加强腿部，不能用久了晃啊。那个T型的辅助在固定面板时，要从下面固定，上面会影响台面的平整。

xtian12

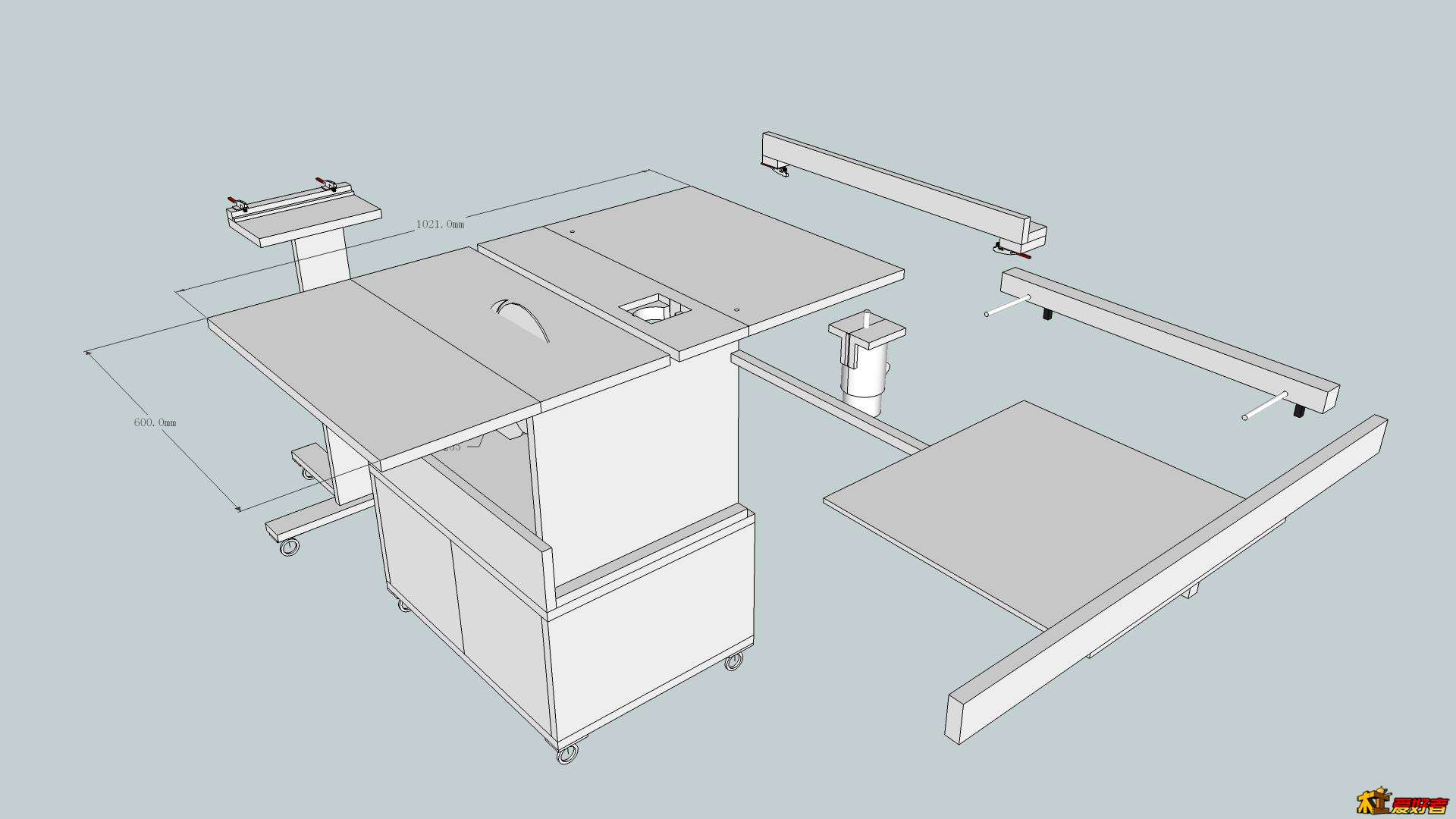

又做了一些更新，增加了桌钳和倒装修边机，请木友看看，给些建议，谢谢！
前面几张图一楼有，只是稍有修改，在此不重复说明了。重点说一下更新的桌钳和倒装修边机。

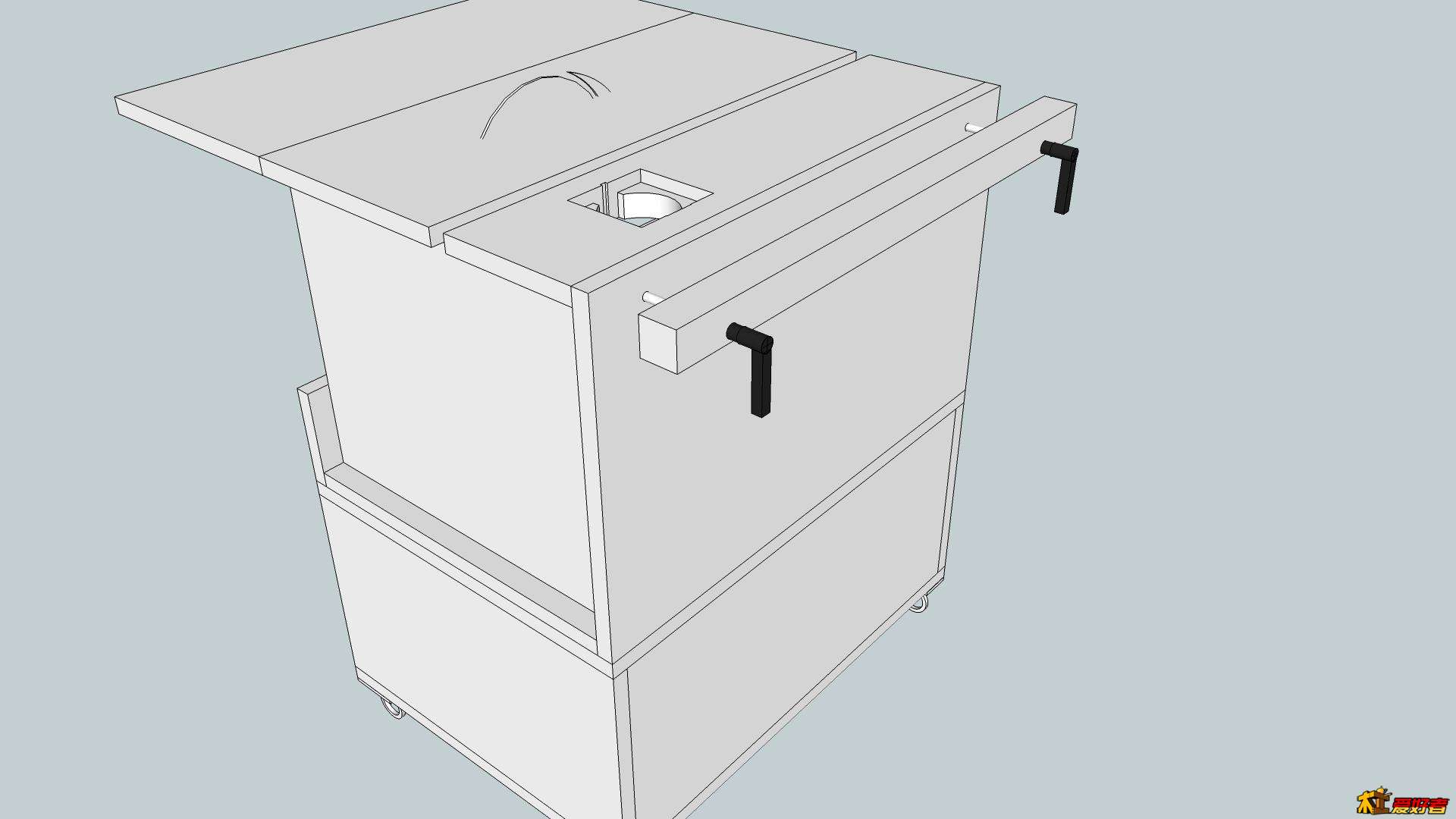

这是桌钳，之所以如此设计，没有用买的那种成品桌钳，一是省钱，二是平时桌钳很大一部分用途是把板子坚着夹住，方便打孔等操作，买的那种桌钳无法实现，这个就可以实现。

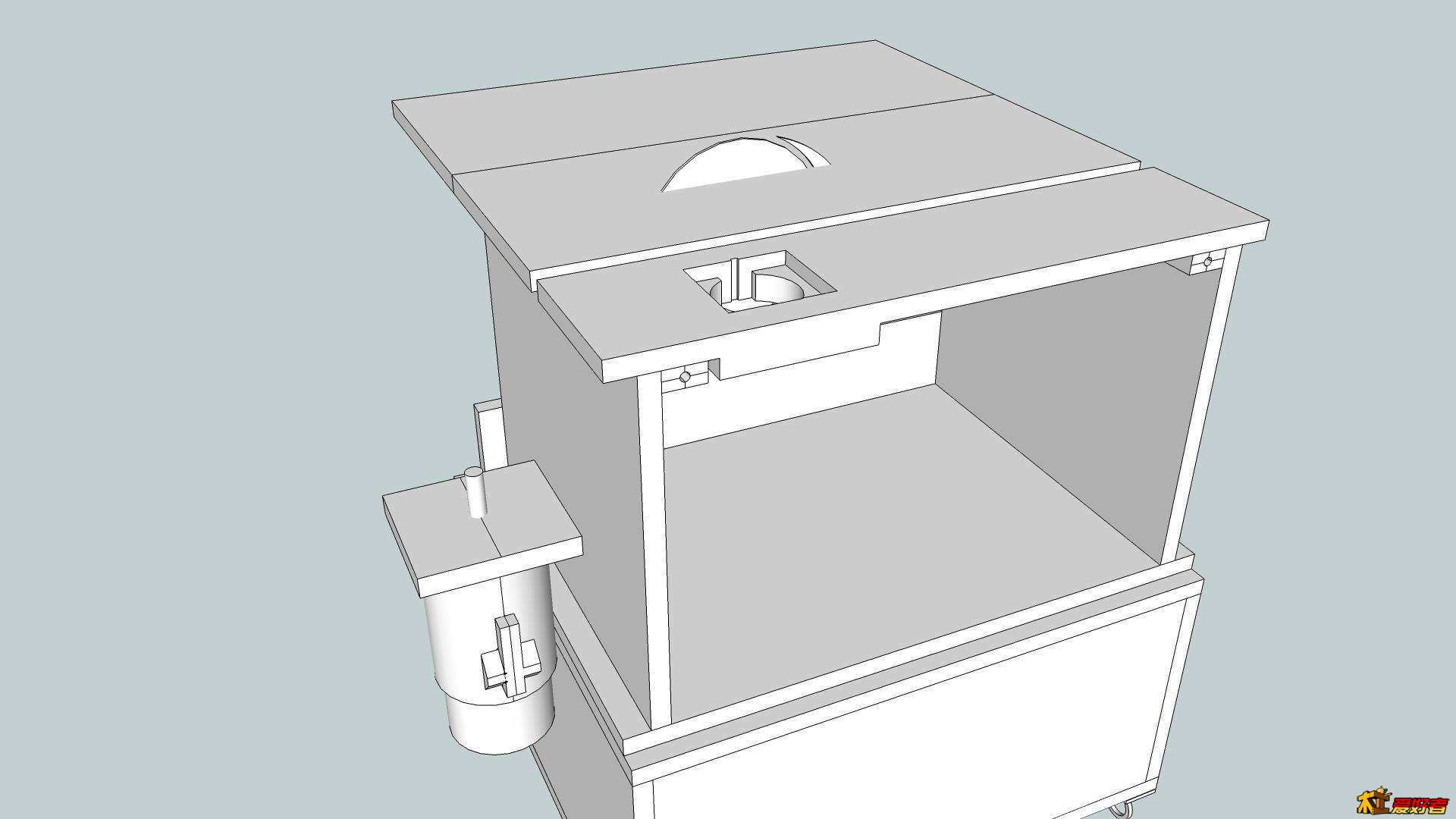

这是修边机倒装。接触木工时间短，修边机用的比较少，不知道修边机适合不适合倒装？
另外倒装的用途是什么呢？请大侠指教。
我只知道装上修边刀修边，还有其它用途呢？
另外，还请木友多提建议，我好再做修改，谢谢！

青山_常在

有这等草图手艺的不多！我的想法和你的有所不同，主要考虑的还是以实用为上，考虑多数DIY空间和场地条件所限。长120宽60高度自定的工作台设计，基于三点考虑，仅供参考：一是稳定和安全性。采用大规格全实木榫卯结构，做重量足结实牢固精密的台子是首要的基础和条件，因为，安全是最重要的！二是多用途。科学的设计有限的空间，解决多用途问题。工作台的首要是圆锯倒装，其次是夹具和虎钳的摆放，再次是修边机倒装。桌面上如打上孔，插上方形塞，可以解决刮刨等作业问题。三是考虑家具性，就是撤掉倒装，稍加整饰就变成日常的家具。在工作台左手边50公分处居中倒装圆锯的方案我认为最科学。在右手边35公分处贴近站位20公分处修边机倒装，做靠山利用夹具便于固定，也利于加工。右手的桌面置放虎钳，做不出桌面夹具。在站位左手边20至40和60公分处，预留方形塞位置。

xtian12

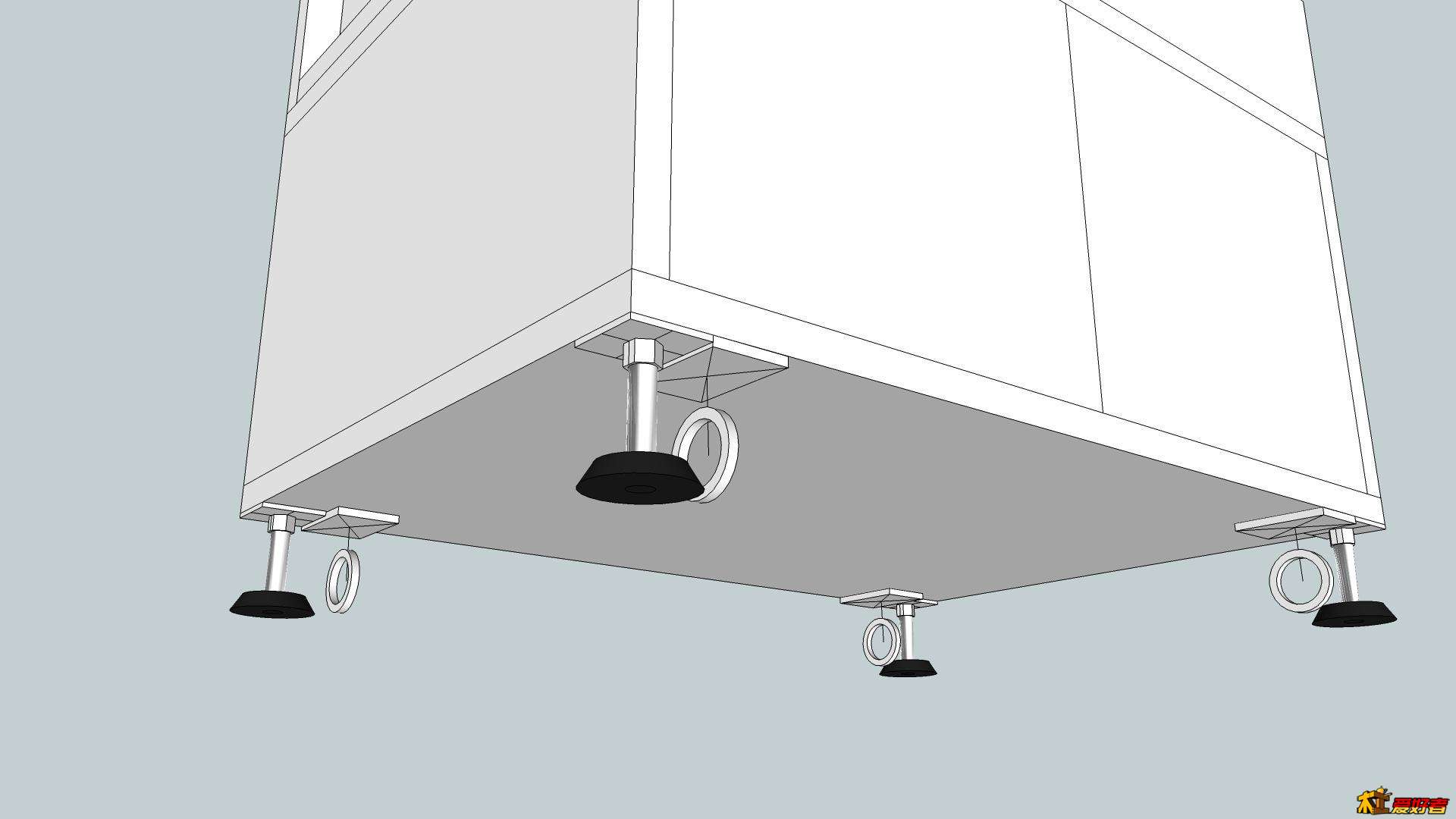

根据木友所提稳定性不好，设计时的确忽略了万向轮即使带刹车，也会有稍许移动。
所以再加改进，再增加四个50的带橡胶减震的工业蹄脚，需要移动时缩回蹄脚即可，移动完再伸出来，稳定性、移动性和减震问题都解决了。还有什么建议，请木友只管提，谢谢！

gxyaocity

还可以把电木铣倒装上去吗？做木工都要开榫吧，45度也要能切才行，可能要求多了点。

xtian12

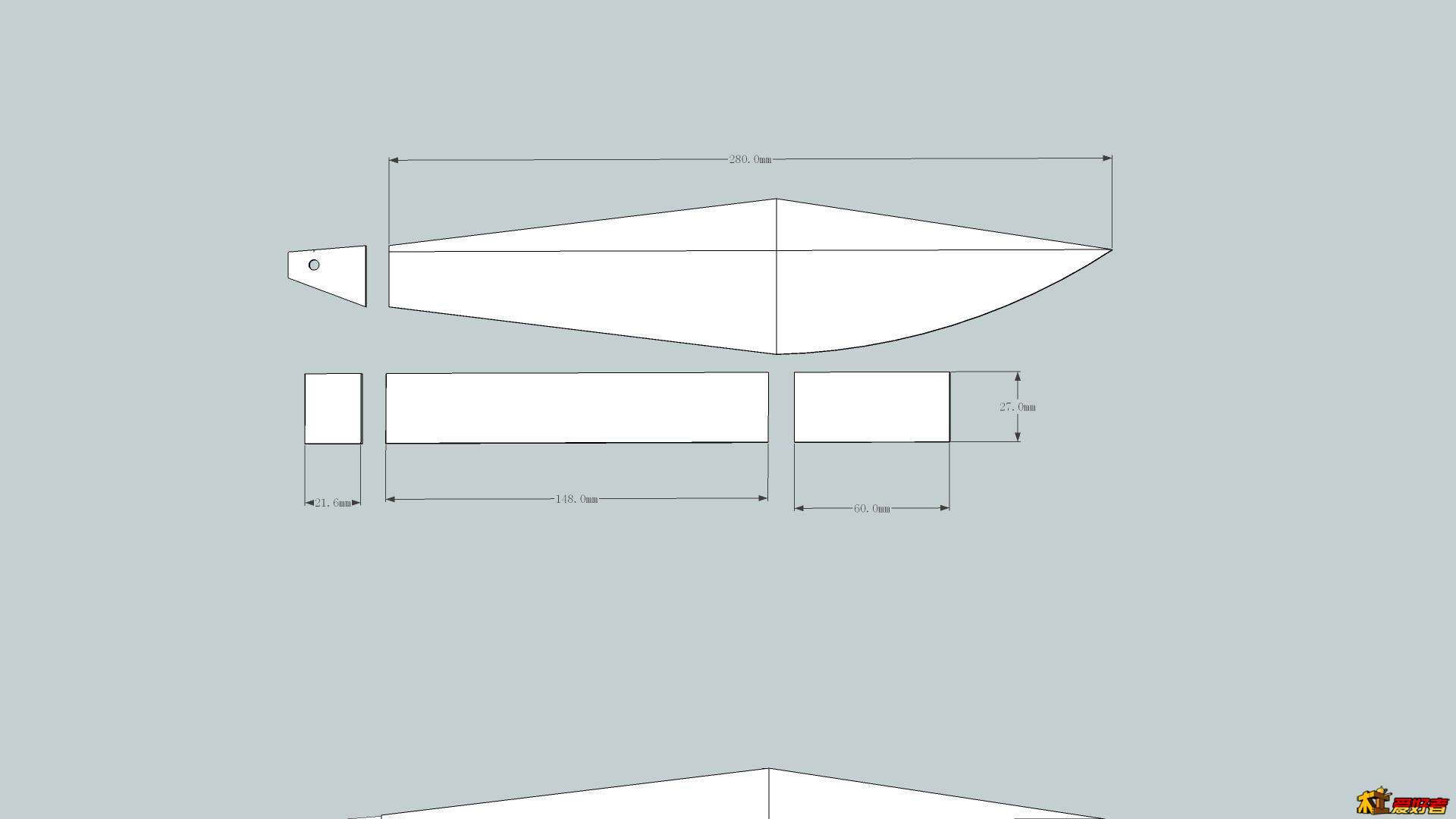

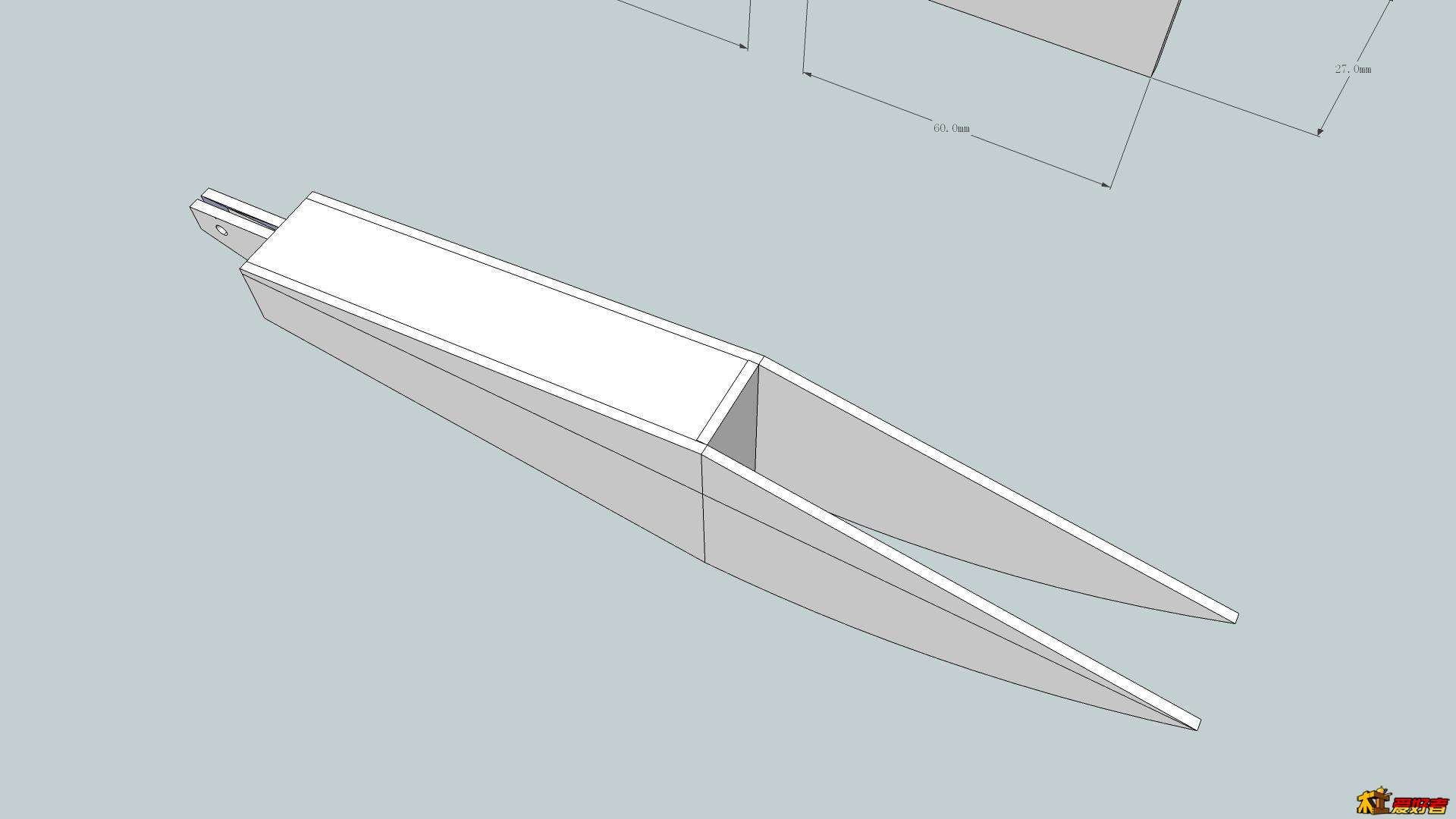

又增加了个锯片集尘装置，请木友看看是否可行。
今天给圆锯增加了个集尘接口，直接接吸尘器上，可是下面锯尘是吸了，可是上面锯片上还是锯尘乱飞，满身都是，于是设计了这个锯片集尘装置，请木友看看是否可行。
准备用3mm亚克力板做，一端直接固定在分料刀上，另一端可以随木板自动抬起。不知是否可行？
请木友多提建议，我好再做改进，谢谢！

xtian12

这几天做个壁柜，边用我现有的倒装台，边思考这个倒装工作台，发现还有几个问题，请教各位木友，请不吝指教：
1、台面是否太小呢？我这个折叠起来是436*600，后来都增加到了536*700，我实地比划了一下，比较小，不但作为工作台有些局促，即使装点工具和材料，也装不了多少。正在考虑再加大一些。增加到多少合适呢？
2、这种倒装圆锯是否根本就不适合开大板呢？尤其是横开大板？我在使用现有倒装工作台横开大板时，大板很容易晃动，导致锯路走歪。我在思考新的工作台其实也不适合横开大板的。开大板最好还是导轨加圆锯好，或者低成本的木靠山加导轨？对吗？

qin_zhong

这个软件有手机版本吗？

a87078

此贴必火

超级游客

这得多大的阳台啊

wuchong4958

必贴必火，阳台党的福音

ak99519

设计的不错啊

忘情々幽灵

阳台党就别考虑开大板了吧......
你实战一下看看，用你这个开大板可不容易

wgxig

这是啥软件制作的？漂亮

lyxiaocheng

qin_zhong 发表于 2014-10-9 10:23
这个软件有手机版本吗？

有的啊

gaojun

是在露台上不是用在阳台吧，

qin_zhong

lyxiaocheng 发表于 2014-10-9 11:18
有的啊

给个链接，谢谢！

好木

想法不错。要自带高效的收尘，最好是利用电锯罩收尘，节省空间，效果好。

迈克阿杜

很不错，有空发个文件给我，山寨一下~

老骥伏枥

实用，很好
