自制拉花锯的经验总结

aum

我只对第一种方案感兴趣..别的就算了...我早就打算仿一个老外这个了。..另..我男生..没笑话你的意思 那个帖..只是说说心里的看法...我有10寸带锯,..还缺拉花锯..正好做一个 不买了 ..个人觉得仿制老外那个不算很难..

抠门冬子

, A1 X" t$ ?* q3 ]说完“杠杆＋弹簧”的方式，咱们再说说更简单的，不要杠杆，只用弹簧的


1 S/ k8 K9 o) n% N+ n" q我个人把这个方法叫作“绞架式”哈，这种方法虽然最简单，但是不试也知道肯定锯条会移位的很厉害。
) I$ I7 {- V/ j& W& L+ ], t
# a* v; N0 l& a5 T所以只是作为方法之一列出来而已
: T! |; U1 B: x; |: t% p' k( x
3 N' p# ]6 ]2 W! `7 U从理论上来说，多挂几条弹簧也许应该也能凑合用
( t* k5 U/ q6 C& w2 ?* U
/ J5 j- F& \3 @' H4 }( \. ?


$ S% a; g; k. n/ u

xiaojiaolver

抠门冬子 发表于 2014-10-9 13:36
; p/ I" d; N3 _说完“杠杆＋弹簧”的方式，咱们再说说更简单的，不要杠杆，只用弹簧的

既然下面传动能用光轴来引导，那上面的弹簧是不是也能用光轴来引导？

当然，得好好考虑考虑光轴有没有那么“光”。

抠门冬子

+ a1 U3 r6 F: Q& T# ^杠杆+弹簧的支架方式还有一种，也就是商业拉花锯用的方式，之前列出的几种不管怎么变，横梁的支点
- h1 A! U8 k  O# ?
都没有变，始终在立架上，而商业拉花锯把这个支点换了地方
% }, P" w0 J& E1 \; w! y% \" o
  |5 S  c+ f& h9 U( m

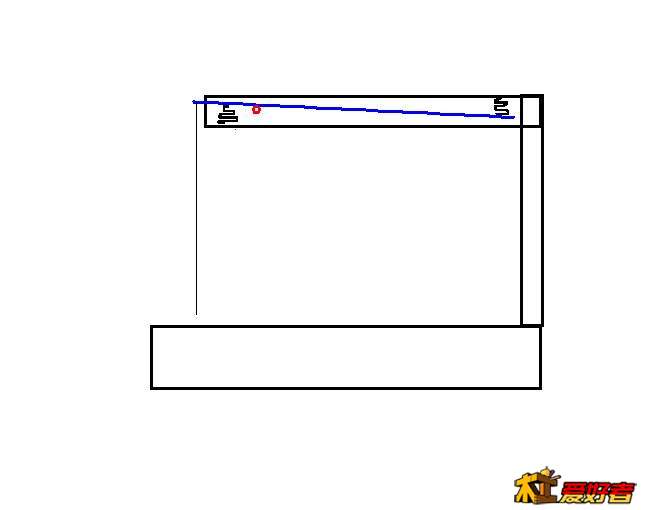

5 m0 s2 T7 f' q7 k0 ^这个图大家看着眼熟吧

' c0 x7 w# Z% F红点是支点，它极为靠前，这样后面的力臂远远长于前面的力臂，而且有前后两支弹簧，

结构简单，效率很高

; v- G& C" _" ^3 O
+ N* g4 Y! ^& i' w

zjwyou100

楼主好贴！支持DIY

抠门冬子

杠杆+弹簧的方案基本上就是这些了，如果在这里挑出一个自己认为合适的，再配上前面的隐藏式

传动系统会是什么样子呢？


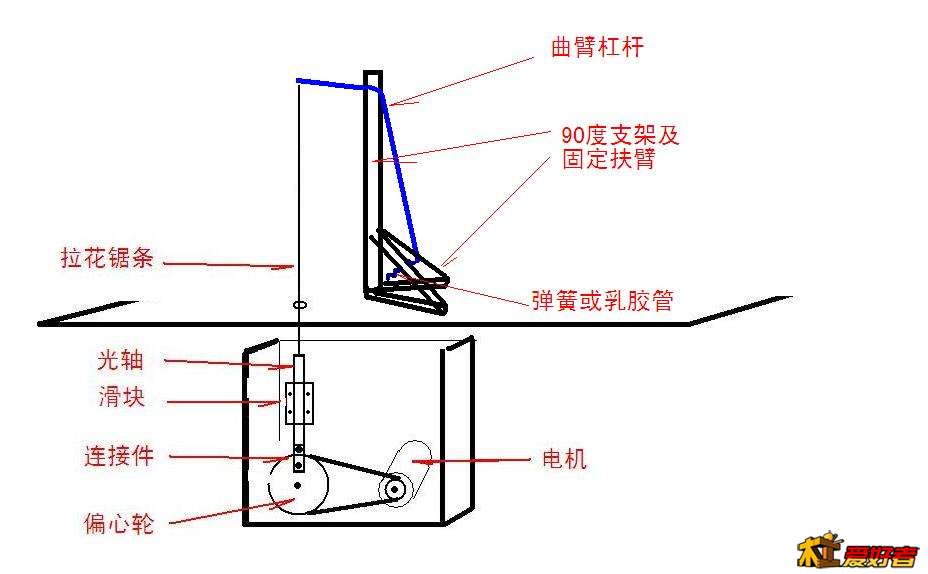

" Z, z5 Q- y) f; @/ j& s$ j
* ~# k/ S; X; Y# ]6 D
! T4 V7 b+ y2 w+ P
. y5 {# n" c- w# [% u) b( w) d" s3 M这就是我提供的“隐藏式拉花台锯”的方案，
9 R9 F, H. [. c/ L5 w% y$ O
当然　还可以直接把下面的传动系统换成一台曲线锯倒装
+ [& V, E% a! }( f2 ?

2 {- K* E, _1 |! _: U$ o) C

抠门冬子

故事还没完，我还没介绍我在半途而废后，重新制作的第二台拉花锯呢，

在说之前，还要再提一提力臂支架的第三种方案
7 P0 j* A7 ^# k4 u$ \0 g
- c# b- C7 l$ H- i除了“杠杆+弹簧”和纯弹簧的“绞架式”外，还有一种方案，就是把横梁与弹簧合二为一，
4 t. _9 H+ j9 r
又有弹性又能固定锯条行程的方向，也就是拨片式，

4 \4 o) j# l. t% m7 u这种方案其实远早于以前上各方案之前就出现了，

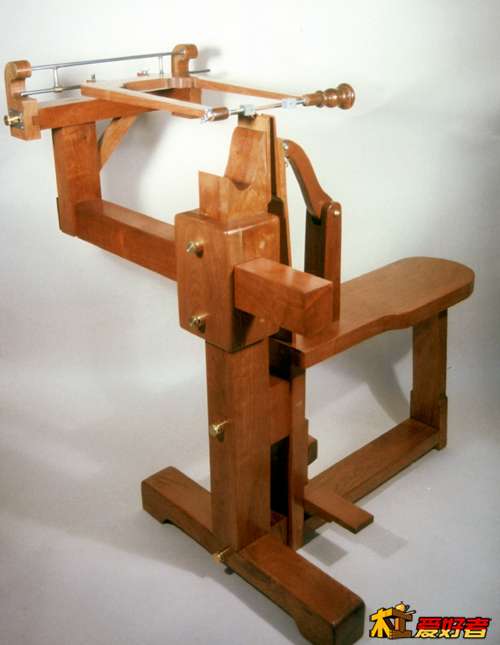

正是老祖宗留给我们的“搜弓子”

& x4 u6 v: V# Q1 T! T
" H5 T9 b3 L9 [7 ^0 F
! v3 l2 K6 X4 @, V, [9 G竹子这种材料做成弓子可以，但它能胜任单力臂支撑的重任吗？

我在苦苦思索+偶然灵感的结合中，终于发现了一种适合且廉价易得的材料

$ @; o0 A% Y% }先不说它是什么，先开始介绍我做的第二台拉花锯，在介绍中就会解答

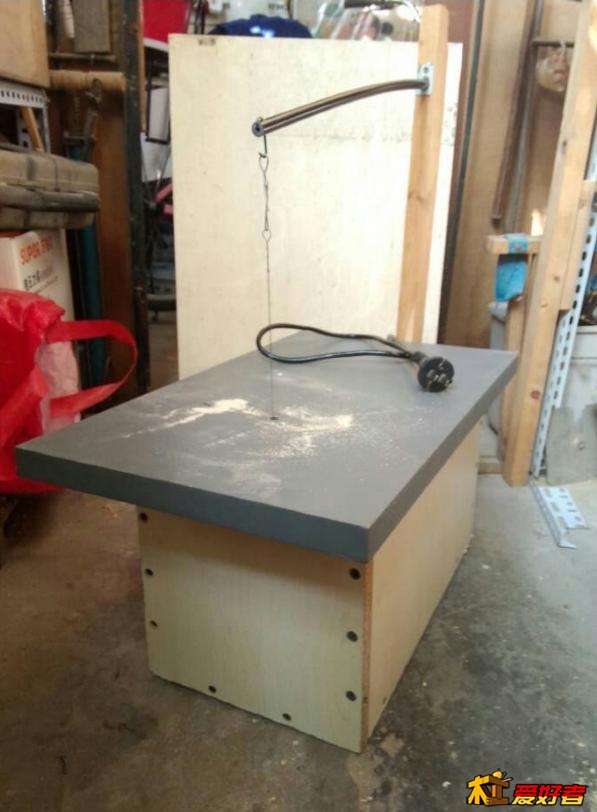

先上个照片



# p4 A# q& V9 P. k
" F% ]  V8 l, w% u

随心文玩

等着楼主更新!
% B6 e8 _& k) Z

妖刀记

妖刀记 发表于 2014-10-9 13:02
- E. }2 b. j4 M; }: S这需要个球精度

只要能动起来就不耽误你锯，无非是噪声、振动等指标差些，不信你拿竹片做上臂，锯片下端拉根线，用脚踩

抠门冬子

妖刀记 发表于 2014-10-9 15:36
只要能动起来就不耽误你锯，无非是噪声、振动等指标差些，不信你拿竹片做上臂，锯片下端拉根线，用脚踩

0 v1 E/ S. N; L( r% ]我看人家德国奔驰的汽车不错，也想按照人家的标准动手做一辆，

# Y$ Y2 T% r, t但水平太差做出来的也就是个二手破夏利的样子，别人看了都说“确实做工、精度还差的太远”，

& [. s' P9 k( I& k+ z2 Z7 I只有你替我解宽心，说“汽车这东西需要个球精度呀，无非是噪声、振动等指标差些，

: Q. p( y0 q; }+ a% _$ E; W% K, D只要能动起来就不耽误你开着走！”

pk3000lc

之前也一直琢磨着自己做台拉花锯，觉得采用曲线锯作为动力源的方案最简单，不知道你的实践结果如何。

coolcyd

楼主好样的，支持创新！！！

自由的自由的心

谢谢楼主多贴分享过程！！！看着简单，的确很难，尽量调整精度，说起来容易，调试起来太难，不论怎样，楼主实实在在的体会了一把，收获自知！赞

邪恶的正太

做这个还真的不如做一个手动的版本，名字叫Chevalet，专门设计用来拉花和木贴皮的。精确度和好用度比电动的好了不少，其实都是切很薄的料，手动速度也不会慢的。电拉花锯，都是水平着用的，没有把材料竖起来夹着好用，除非你不是拉花，都是走直线。
% n: x+ n8 l3 ^/ t7 T
4 C3 C/ V. k- @1 b0 c/ {7 f8 ]6 |功率也不需要很大，一般的拉花锯刀片是设计来拉花的，即使有极少数用来切割厚硬木的刀片，那个效果也是一般般的，本来就禁不起折腾。当然你可以换手工线锯的刀片，那个应该比较牢固点，不过就失去拉花锯擅长细节切割的原本优势了。


+ l8 J# Z! T+ U8 f  _9 k2 E- j! i
: b* t; J; p9 z1 M5 `- m

cjmf

xiash 发表于 2014-10-9 10:14
: @1 G  a8 L. F& u7 E! ]请问楼主这样解决锯条的扭曲，谢谢！

丝线锯，没有扭曲的。
0 w, m( X: n" z4 f3 N8 Q2 e% d
