先说说问题最大的传动系统，简而言之就一句话：没有台钻和带锯就不要自己做传动系统，咱这种近乎于
纯手工的加工精度根本达不到要求。

对于精度没什么可说的，增加设备，提高手艺呗。

说说我在制作传动系统中总结的经验：

（1）参与转动的轴连接，尽量做的厚实一些，

这样可以避免连接轴在转动时产生晃动，尤其是在高速转动时，这种晃动会放大很多倍。

（2）能用轴承的就尽量用轴承吧，这无需解释。

（3）尽量用个可以调速的动力源，尤其对你自己制作的传动系统说不清楚传动比的情况下，低转速时的
调试可以让你发现更多的问题，或是调整到更佳的状态。

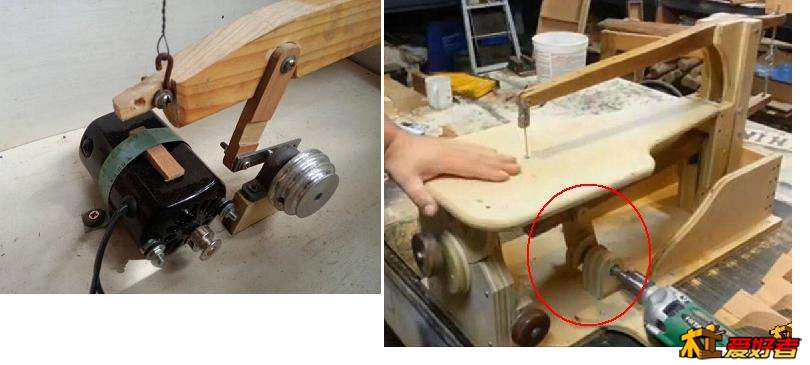

PS：我就是想当然的买了一个缝纫机的电机，根本没考虑功率大小和转速（或者说当时根本不懂这些与拉
花锯的关系），电机是180W的，转速不知，不准确胡B蒙的目测甚至5000+转，这样的电机连上那样的传动
系统，瞬间把皮带轮甩飞了！

所以我总结：传动系统是个看似简单，但其实非常精密的系统，这还不包括对加工精度的要求，如果要自己动手
做传动系统，至少要把电机转速、偏心轮与电机皮带轮的传动比例、偏心行程（与锯条往复行程有关），以及偏
心轮与力臂连接的位置都要有个计算，这些都要有个图纸或数字才好。

忘尘谷 · 发表于 2014-10-9 10:41:22

顶起，继续教学啊！看着不错！

抠门冬子 · 发表于 2014-10-9 10:41:25

多说一句偏心轮与力臂位置的关系

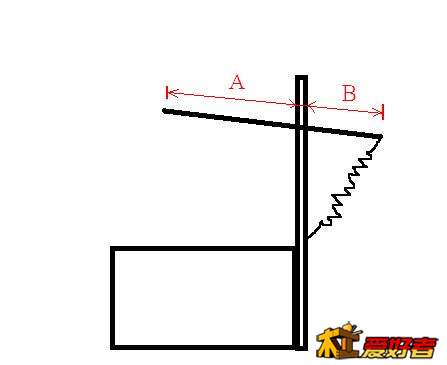

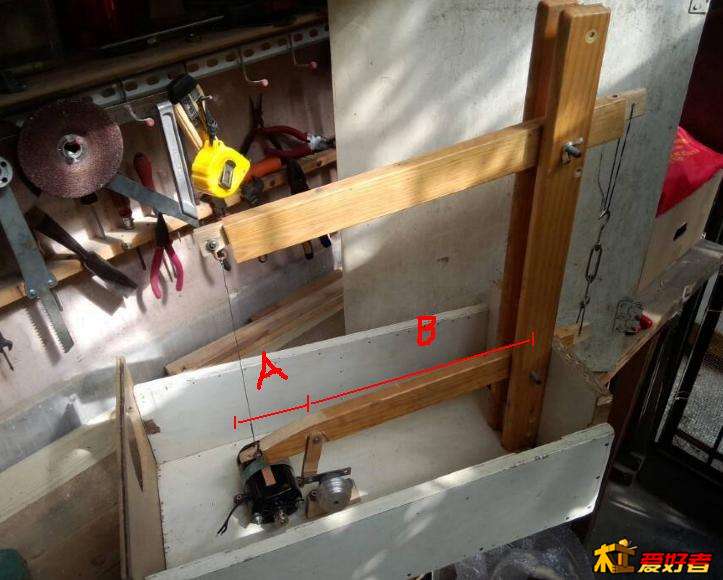

偏心轮越靠前越接近锯条，也就是A越短，锯条行程越接近偏心轮行程，

偏心轮越靠后越接近支点，也就是B越短，偏心轮行程传到锯条处就会被放大

杠杆原理嘛

抠门冬子 · 发表于 2014-10-9 10:56:28

说完传动系统，再说说另一大块，也就是力臂的制作

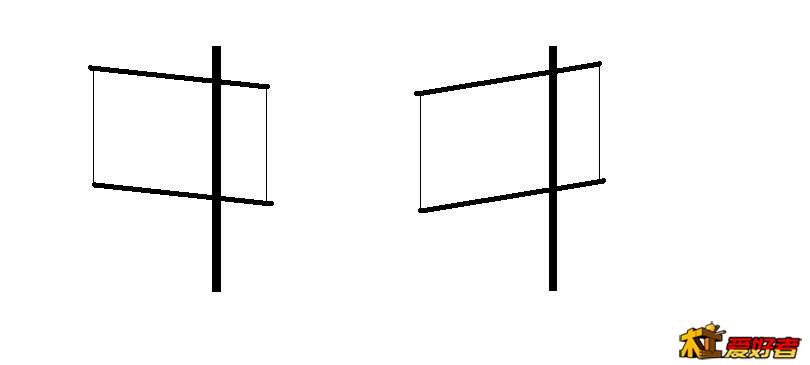

我用的也是视频里老外的方法，即双力臂，原理就是初中几何就学了

道理很简单，但是真做起来，还是会遇到问题

首先就是这上下两臂之间的距离是要把锯钮计算进去的，这一点不难但容易被忽略。

其次是保证两臂绝对平行的问题，这个做的越好，运行起来就越顺畅。

力臂框后面的收紧装置也是要考虑进去的，要提前留出余量，也就是收紧到合适度时，上下力臂是平行的

这一点说着不难，做时可是要费一翻心思

抠门冬子 · 发表于 2014-10-9 11:04:10

说到这儿，老外视频的这个方法我能想到的就差不多了，关于这个视频最后要说的

我认为老外把拉花锯也做成台面可以调角度的，不是特别有必要。如果是木友自己做我建议省了这一步吧，加工
难度大，而且就做出来的拉花锯的精度来说，斜不斜台面也没多大意义。

下面，我就开始向大家介绍一下我由此展开的拉花锯冒险之旅！！

抠门冬子 · 发表于 2014-10-9 11:24:10

本帖最后由抠门冬子于 2014-10-9 17:28 编辑

首先向大家介绍一下，我设计的“隐藏式台面拉花锯”

特点：（1）主机隐藏于台面之下，（2）台面上只有力臂支架部分，拆装方便，易于收纳

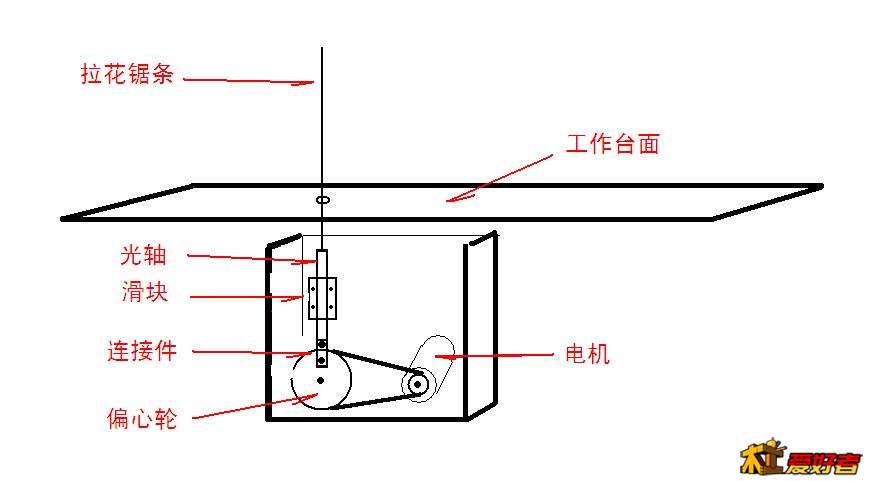

这是台面以下的隐藏部分，还是偏心轮传动设计，

用一块固定的直线轴承来限定光轴的方向，只能上下滑动，从而避免旷量及减少摩擦，

这是传动系统与力臂支架分开的设计方案，把传动系统装在台面之下，台面上只留一个孔洞，

需要使用时，再把力臂支架用木工夹固定在台面上，挂好锯条就可以使用了，

这个设计除了上面说的隐藏性和利于收纳的特点外，还有一个好处，因为是分离式的设计，

所以很容易的可以移动力臂支架，调整锯条的角度，保证垂直！

抠门冬子 · 发表于 2014-10-9 12:25:37

如果加工水平达不到制作传动系统的水平，那干脆用一把往复锯代替算了。

我第一台拉花锯半途而废就是考虑了很久认为我的水平自己做不了传动系统，

干脆买了一把可调速的曲线锯，就把动力、传动、调速三个问题一起解决了。

抠门冬子 · 发表于 2014-10-9 12:47:32

台面下的部分说完，说说台面上的支架，

支架有很多种方式，基本就是基于“杠杆+拉簧”这个原理。

先说个最简单的

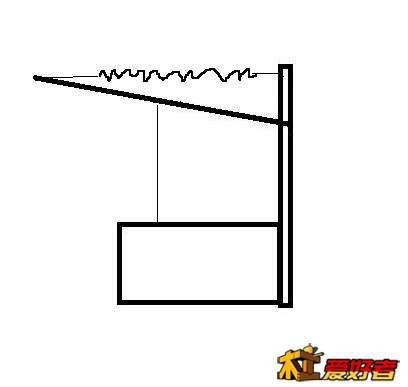

一根立架固定一条横梁，固定点就是支点。这个方案的好处就是结构非常简单，可以说是最简单的了。

缺点就是对弹簧的要求比较高，除了要拉力强劲以外，还要有一定的行程和抗疲劳性。

弹簧的拉力越强，施加在锯条上的拉力就越强，当锯条接触工件时就越不容易被推弯变形。

那么在弹簧拉力强度不够时怎么办呢？还有一个办法，加长力臂B，也就是变成

总之后面的力臂越长，杠杆作用下对前面锯条的拉力就越大

抠门冬子 · 发表于 2014-10-9 13:01:15

后面的力臂太长肯定会非常占地方，碍手碍脚，那就想个办法尽量减少一些占地面积

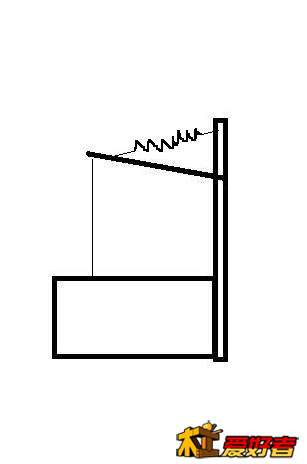

比如用代有弯曲度的横梁

或者把弹簧挪到头上去，把“占面积”变成“占空间”

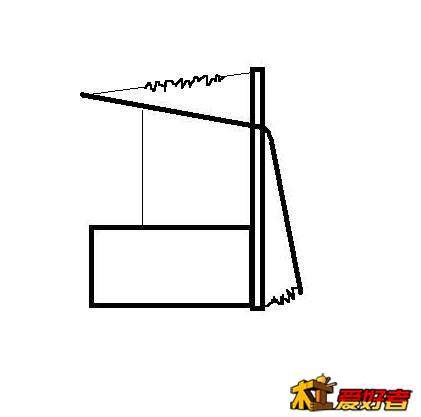

这样一来“弹簧力臂”又小于“锯条力臂”了，那就再变

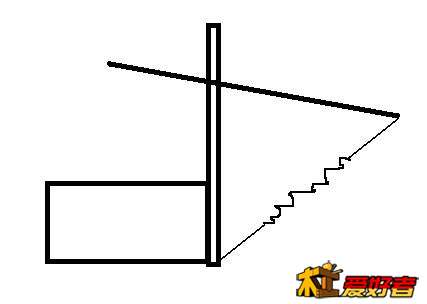

这样一来，“弹簧力臂”就长过“锯条力臂”了，不过使用时小心鼻子

妖刀记 · 发表于 2014-10-9 13:02:31

这需要个球精度

抠门冬子 · 发表于 2014-10-9 13:05:24

如果还嫌强度不够还可以变成“双弹簧+超力臂”

如果还嫌不够，那就只好加弹簧数量了

抠门冬子 · 发表于 2014-10-9 13:14:19

本帖最后由抠门冬子于 2014-10-9 13:16 编辑

说说弹簧的选择

（1）可以买现成的，最直接，最简单，最有效。

（2）发扬DIY精神，找根钢丝和一根粗细合适的铁棒，自己做。

（3）是我个人的想法，也是我最为推荐的，用医用乳胶管代替，就是查检体抽血前扎血管的橡胶管。

说说推荐它的理由

1，相对钢丝弹簧来说，乳胶管几乎算是没有型号、没有规格、没有长短，所以一次买来十米、二十米，
用的时候只要按需剪断，拿来就用，拉力不够再加一根，即用方便

2，弹性非常好，抗疲劳性可能还在钢丝弹簧之上，没测试过，只是这么猜

3，价格便宜，8mm的大约1到2元每米
