全程直播，给父亲做的摇椅。

仙人球123

第一件想做的diy就是父亲的摇椅，不论作品做得好与否，孝心让人敬佩，赞一个。

精艺

仙人球123 发表于 2014-10-2 00:00
第一件想做的diy就是父亲的摇椅，不论作品做得好与否，孝心让人敬佩，赞一个。

以前没做过这样的大件，这次有点冒险了，能不能做成还是未知数呢。
+ C# j8 c7 v0 ?: S, |8 e( \

精艺

计划果然赶不上变化，本来想一天的时间能把机床架子做好呢，结果一个临时用的台面就折腾了一上午。

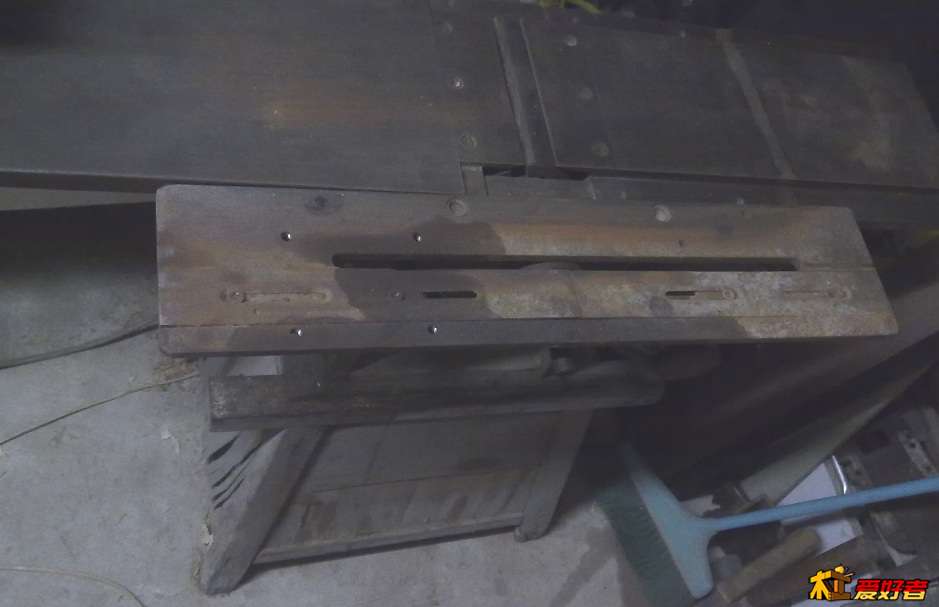

开架子料手工就太慢了，带锯机干大活也不合适，就打算装个临时台面在多功能机床上用，这是本身带的台面，根本没法用了。

8 b0 x4 f1 m# @/ i5 _8 ^

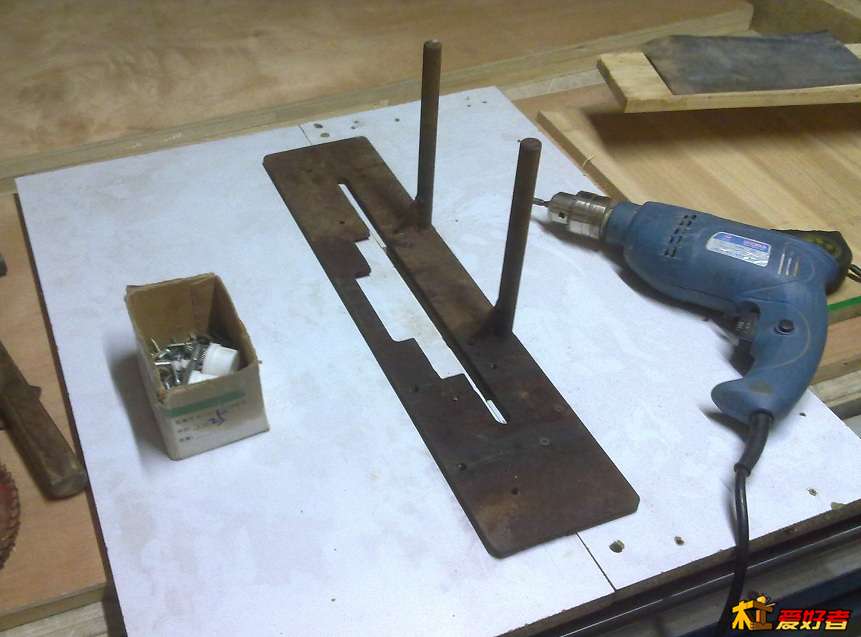

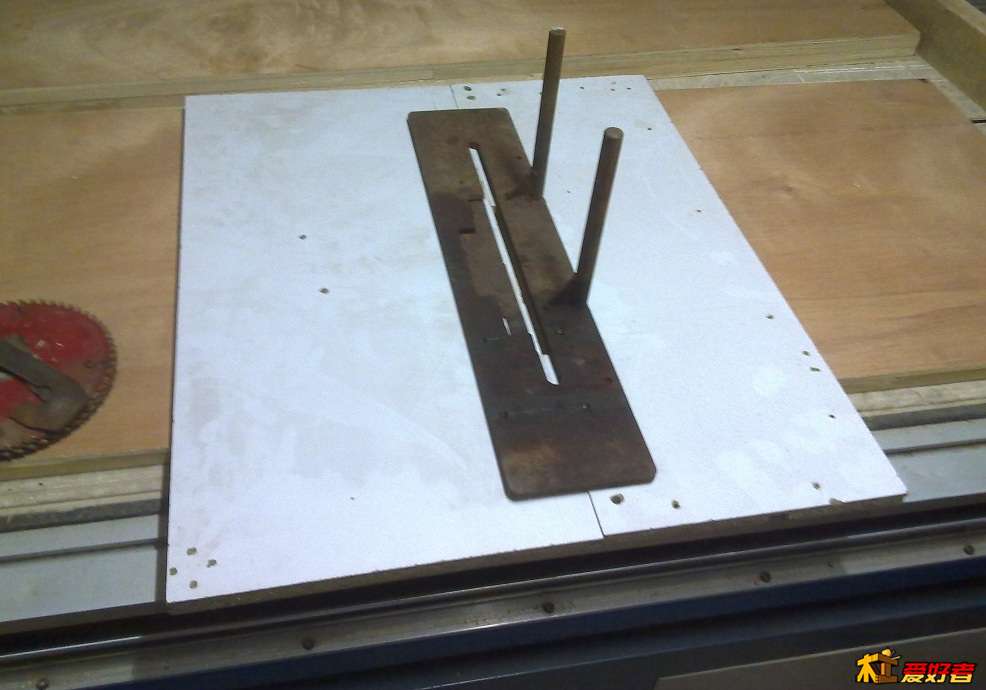

7 p: N0 A5 \! R# ~先比划一下临时台面的样子，是原来倒装电圆锯的台面，打算这样上到自带的台面上用。
可调护板上的螺丝都锈死了，只好暴力拆解。

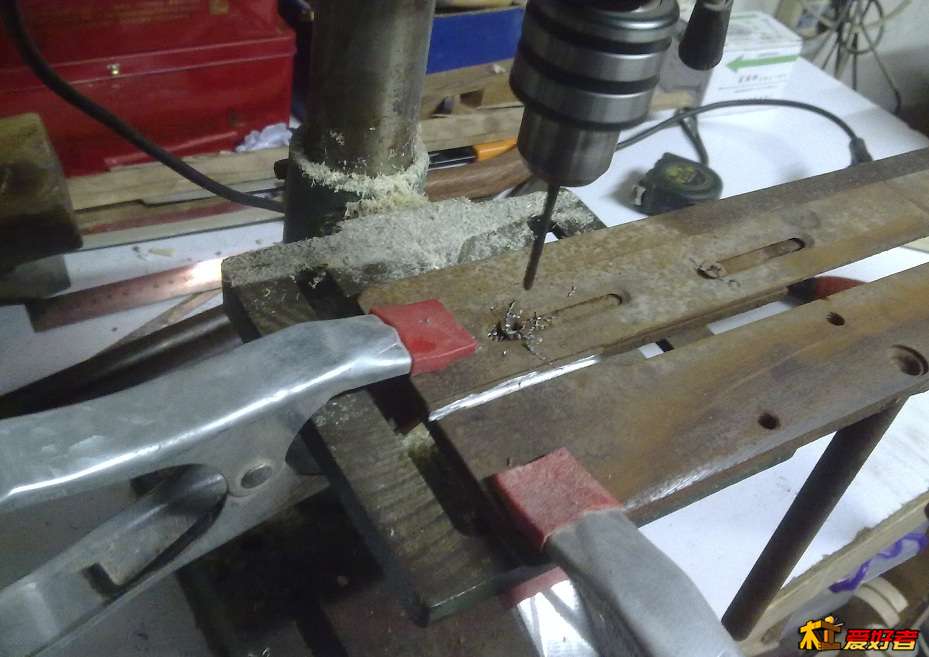

用快丝把两个台面上到一起。比划了一下锯片，机床锯轴是16的，锯片是30的，想了半天也没想到别的好办法，只能做个转接片了，想接好电磨一个。
) r7 x, c; [! Z3 _" V6 m) N& J

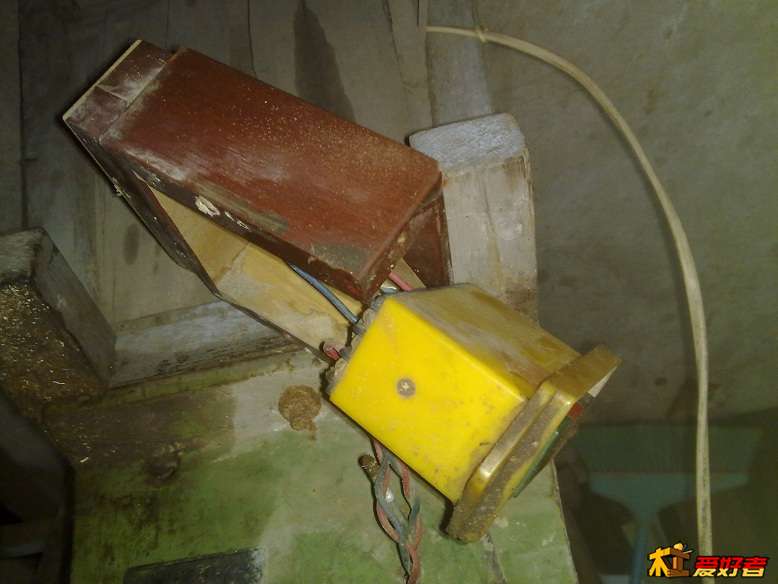

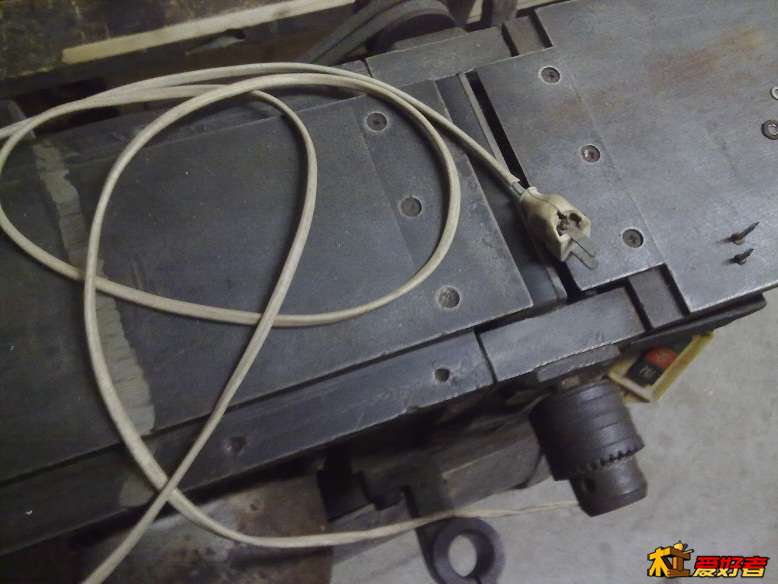

原来的插头块了半个，铜线都在外面露着，线也有点细，想换组点的线，再接个新插头。

& n6 L  T3 R9 @. ~" s! H' V
* w3 ?* p9 h( ^5 V4 D; Y; j拆开开关发现线头都在里面焊着呢，好几根在一块，就不打算动开关里面了，在外面剪开接一下就好了，往机床上上开关时不小心把螺丝杆碰掉到里面了，去摸螺丝杆时意外发现了一个隐蔽的小抽屉。
( o% G& ]: p' r' g3 [
( {* x2 ]8 N/ V' c6 v1 q& C/ [里全好多灰。
' W9 `$ f8 d/ @) b! F* v
( z3 _8 K+ R4 ]& c' C里面的东西拿出来，居然还有九个爆竹。不知道是不是有什么讲究，知道的前辈给说一下呗。最意外的是里面有上锯片的转接片，这下省事了。心里十分感谢这位从未谋面的前辈大叔。
; u8 ~4 [  n# z# a- z

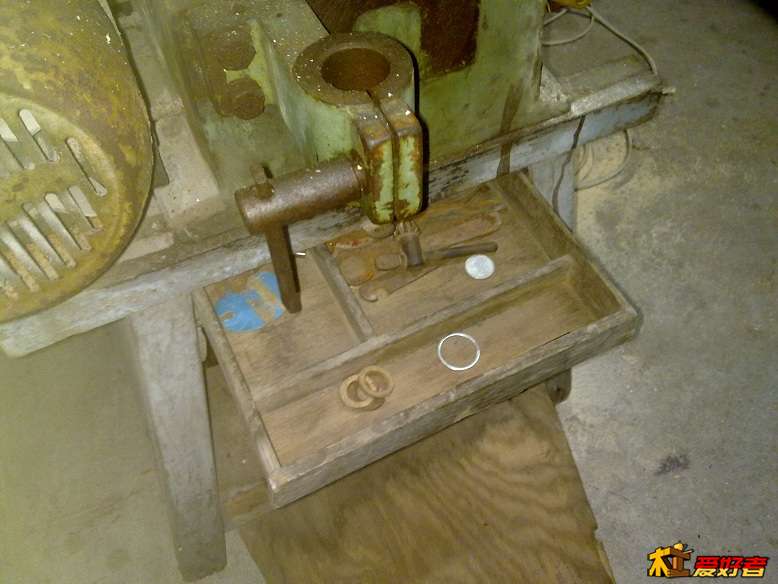

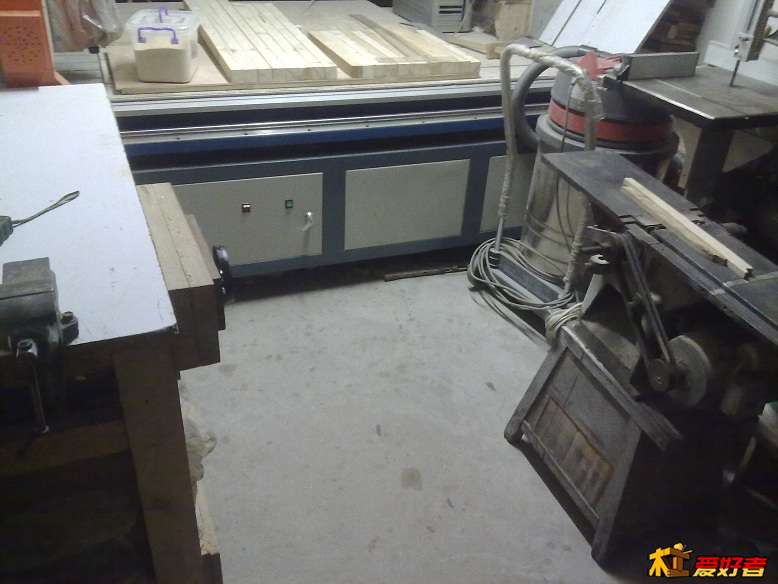

4 @2 I. }- ~. }6 b0 o2 l这里是发现小抽屉的地方，不注意根本看不出来。买来这么长时间我就没细看过。
4 N$ k0 |! E& v( T

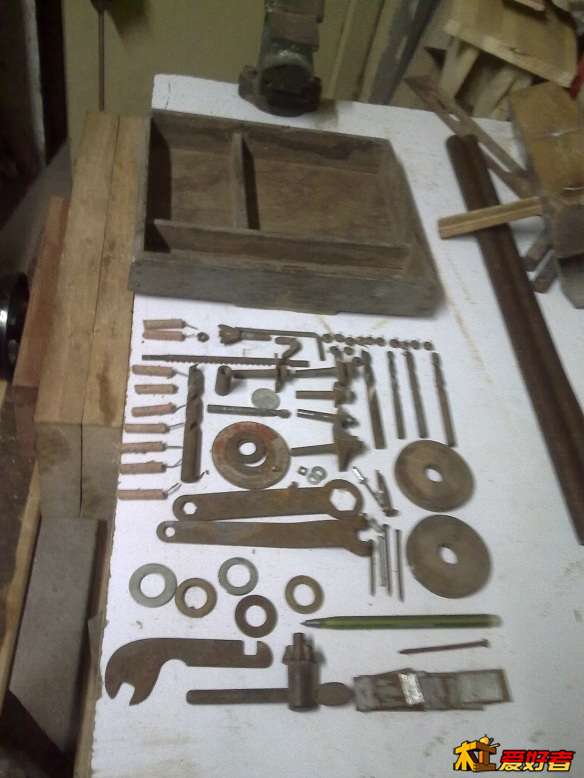

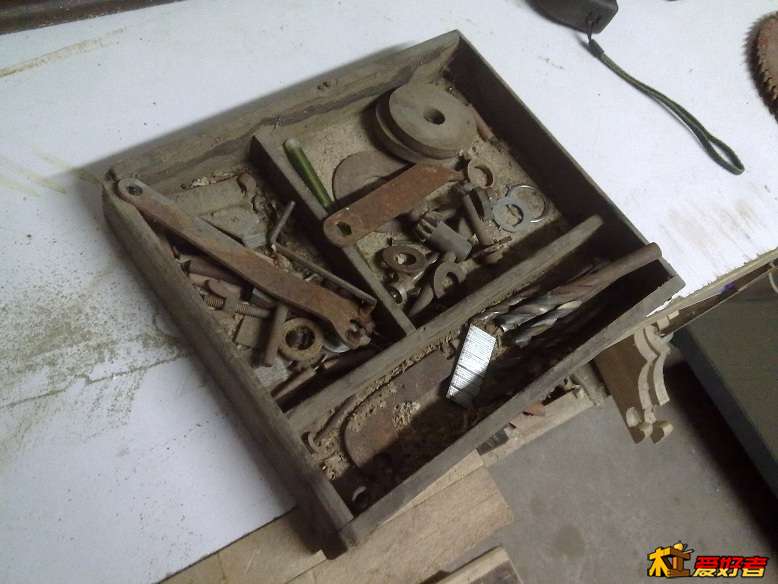

整理好的小抽屉。

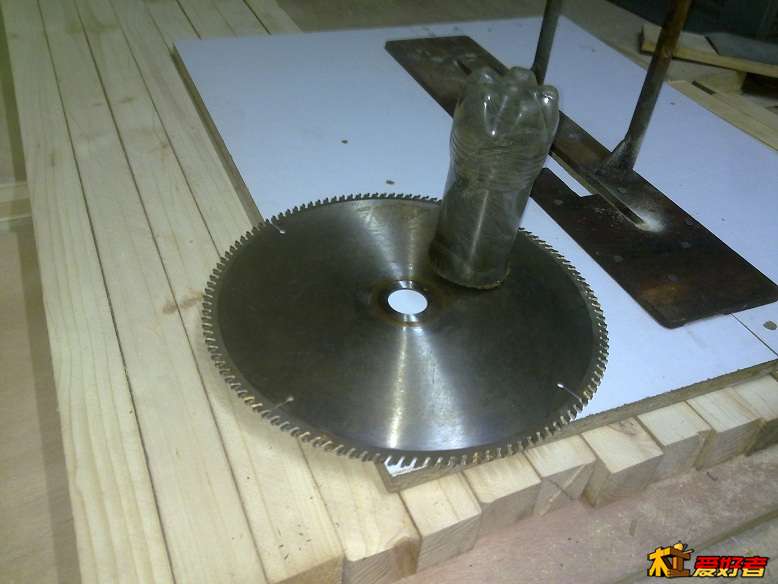

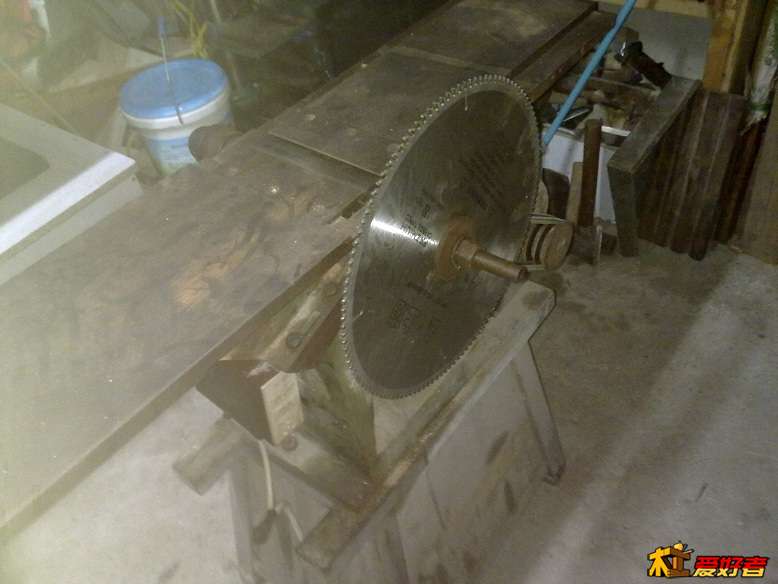

, {/ b' n1 e: ^1 k  F锯片上好的样子，这样一比感觉锯片好大。
1 |) ]6 w7 l$ S1 T

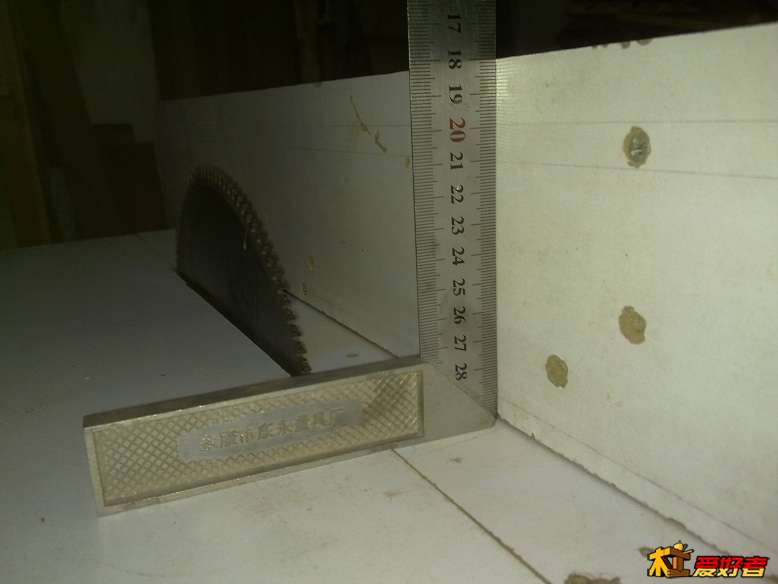

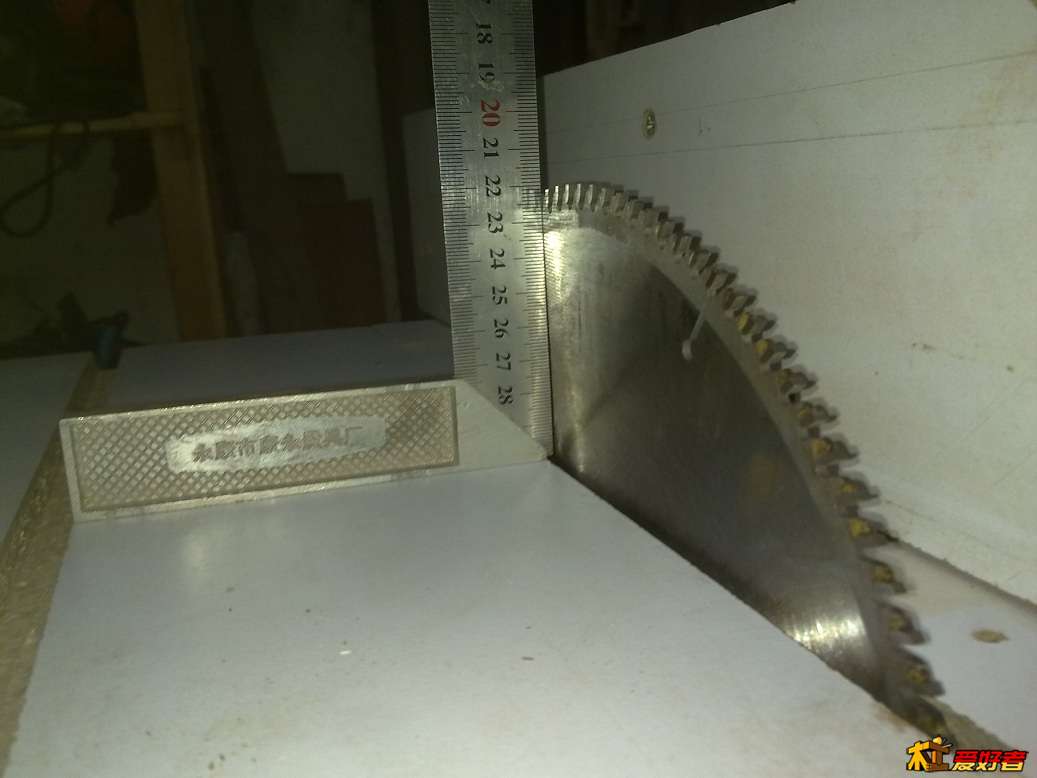

) K# R1 o. ]: X3 `/ S锯片和台面有点不垂直，需要垫一下。
7 \* X8 R" j( V9 g' k5 J
自己原来做的靠山还是满垂直滴。
; u- ~) k( `4 Y7 B; O. s2 d
' v) Y, x, ?, w, d! x0 d8 p1 Z* Q% j( M前面也一样。
1 D6 W- j( f0 M8 I. b; V* h
试锯一刀，感觉还凑合
2 y7 j9 ?% O7 z- }* o) u4 |

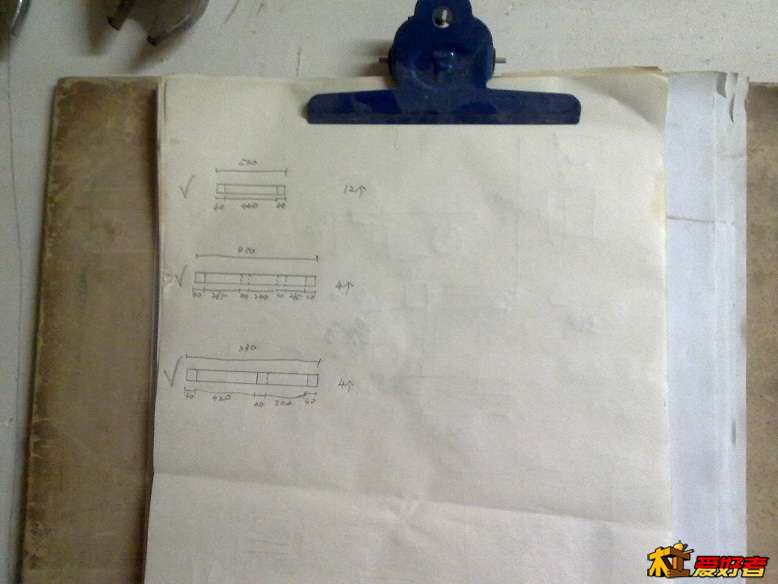

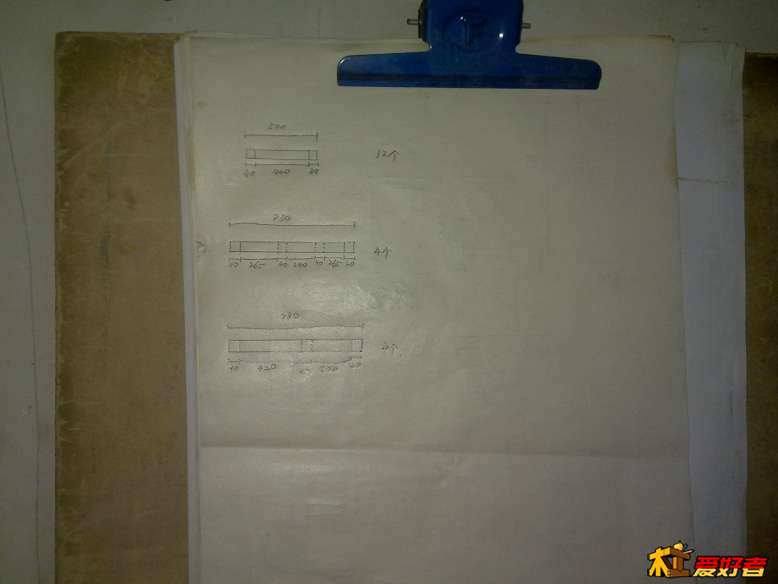

料单上墙。
1 l% ^1 m7 {, j: Q3 H' p4 Y
这是做骨架用的白松板，4公分厚，上午的最后一项工作了。
4 X/ }: Z/ C& l6 L0 Q+ i* f) K4 O

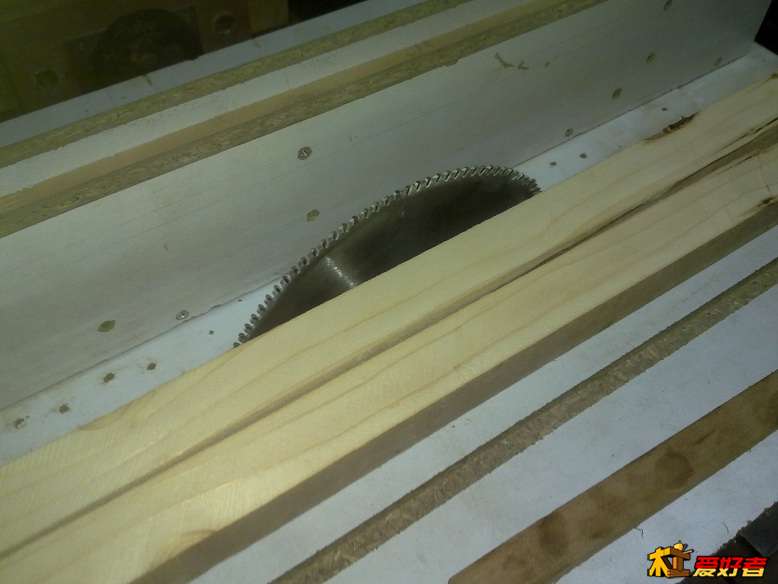

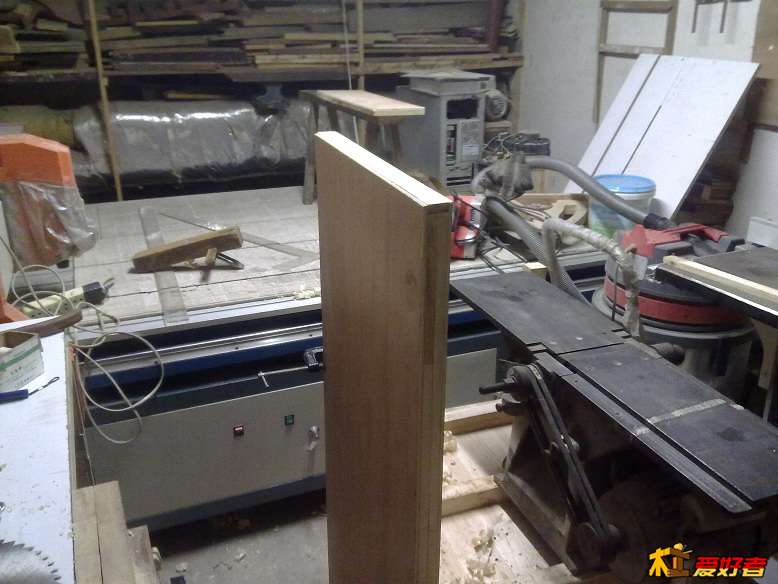

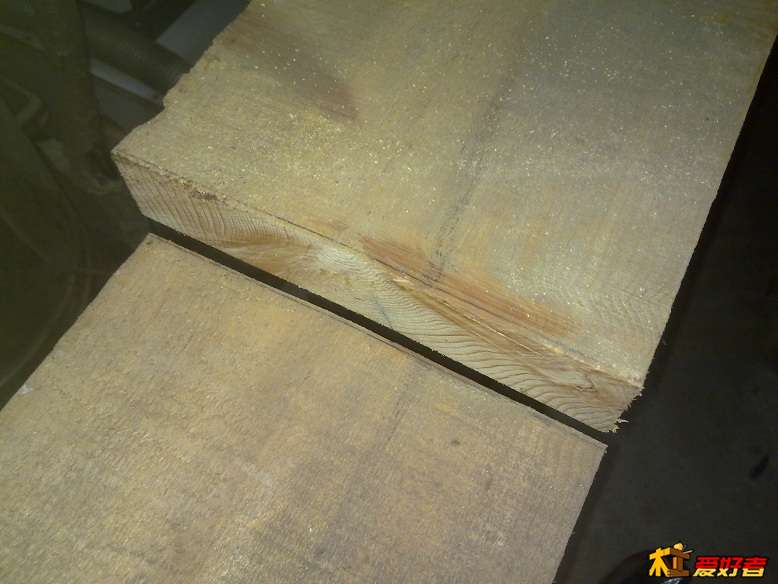

! I! O5 ~# _+ u! X6 G2 ?- q$ k锯得还算满意，基本没有跑偏。上午收工。为了照顾邻居们的午休，下午一般都是三四点时才能开工。

精艺

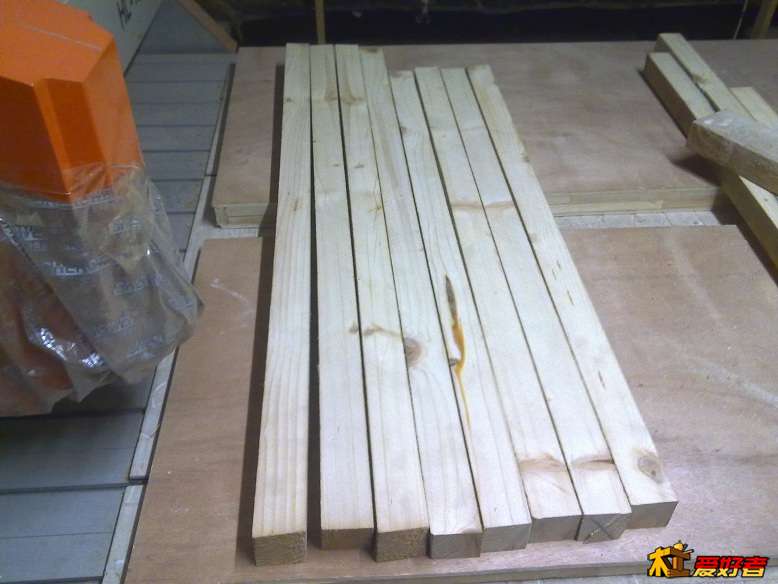

$ P  F( @# i( P2 ?3 b, q7 I下午开工，长料三下五去二就锯好了。

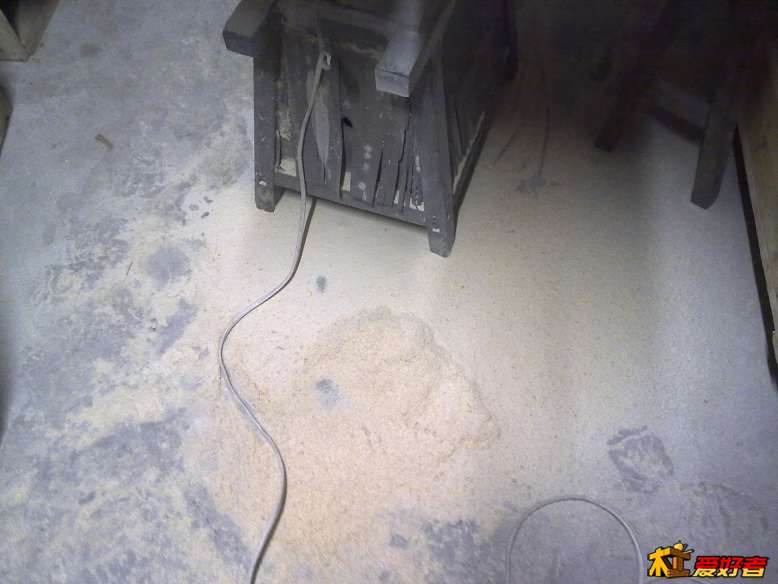

$ J/ p) b4 Z* y, P一会儿就一堆锯末了。

2 V! P2 t. T7 A6 v# s4 w; v* s* d短料锯完料子不够了，就找了两根门框凑上，一边锯一边截。
- C% v1 [. [" h6 k% {

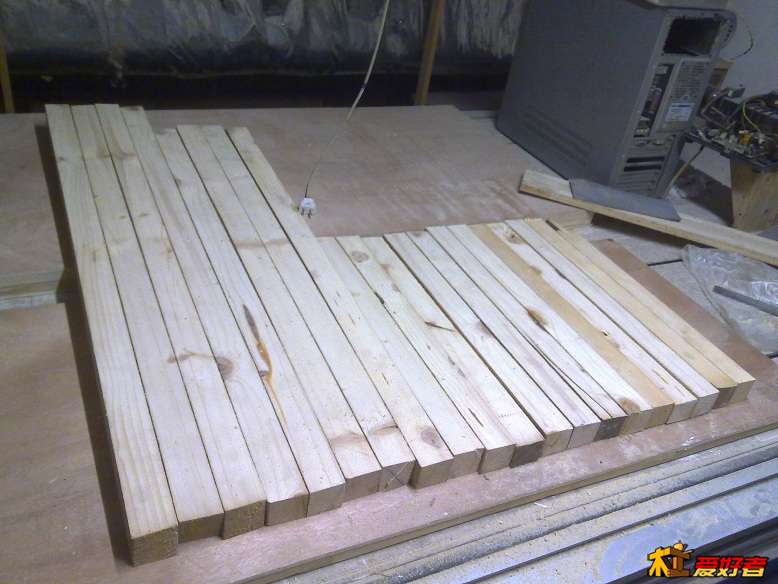

0 X; d" y7 p7 }2 B7 U料都凑齐了。一根不少了。
/ B8 K& Q* _9 X/ o7 z9 V6 p1 l

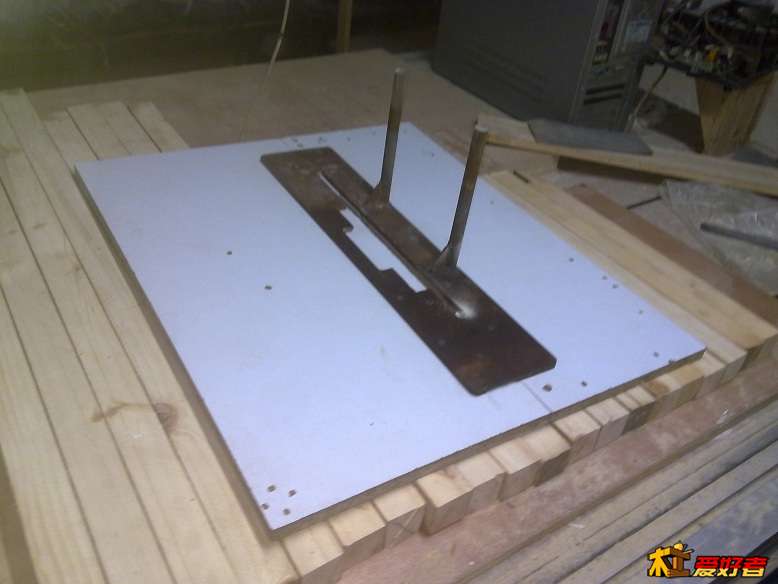

完成历史任务的临时台面，打算先留着，说不定开榫时还要用。
- W* f& i1 z; U1 \; t5 Q: B
锯片用油擦擦上油收起来。
8 V% K. u. s7 L  P1 ~' c& }
精确量尺寸划线截料。
7 ~/ s9 t( R. Z8 E, w( d

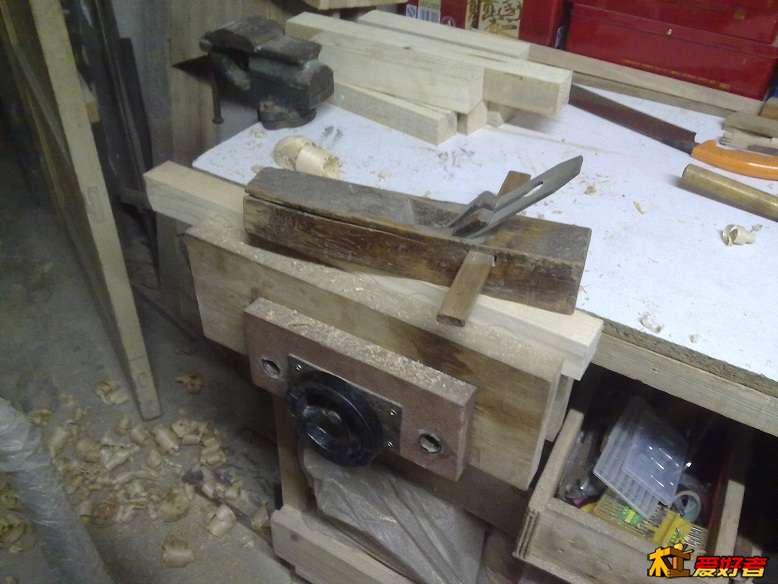

刨子是破了点，可是很好用，槐木的。我发现天下最傻的人就是用白松做家具的，树脂超多，节疤超多。
& A' v; z- d& A: Y

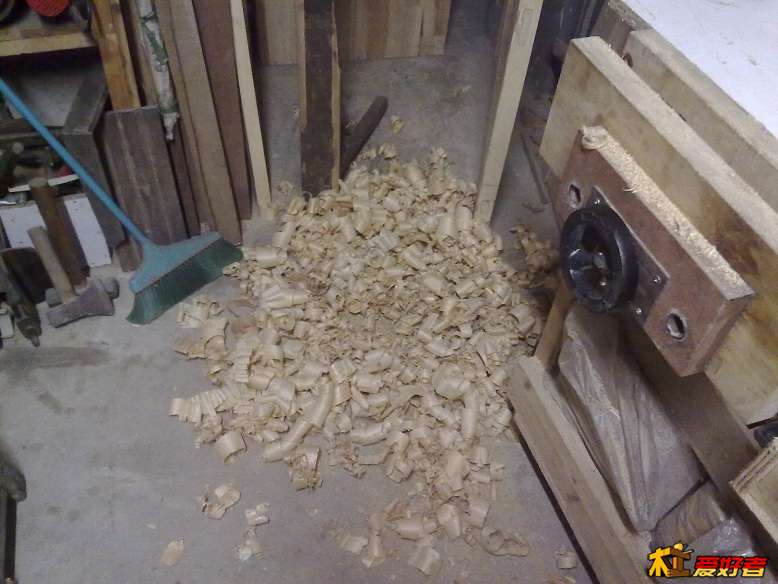

5 P$ O$ |4 i& o0 q# C2 E一会儿就出了一地刨花，累啊节疤太难啃了。好在不要好，粗刨一下就可以了。

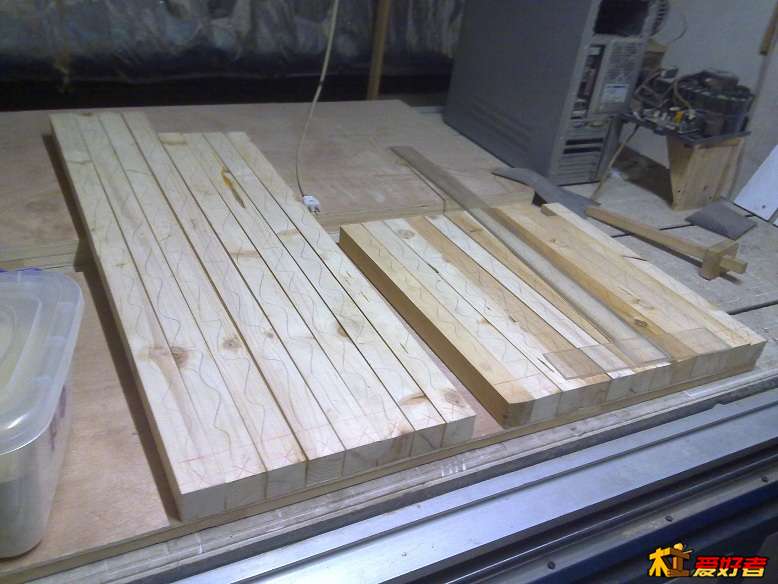

2 C. A, y8 k& `( T/ O4 e一边刨一边划上标志线。
  T4 O- t+ s% c$ \6 V. x( n/ E
  v0 o3 O9 E8 ^9 @5 {: {$ h全部弄好天已经黑了，孩子来叫了，上楼吃饭。
5 T0 d4 ^, E/ u3 ^" \

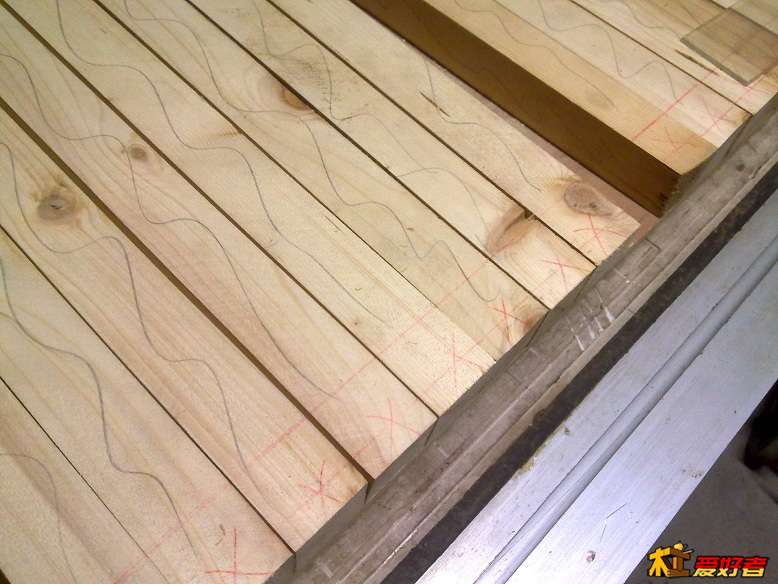

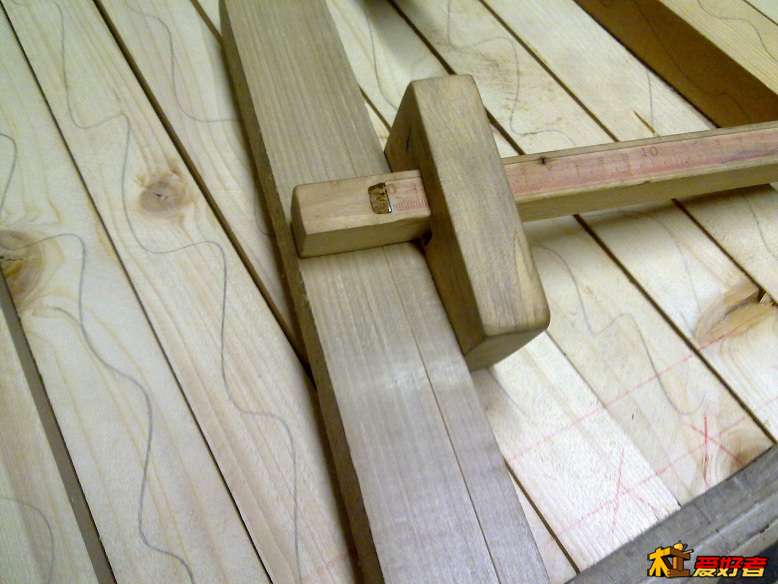

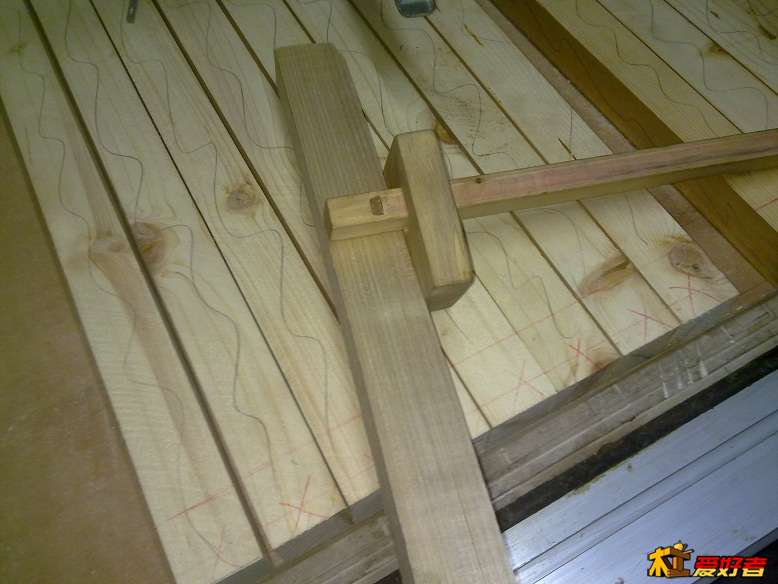

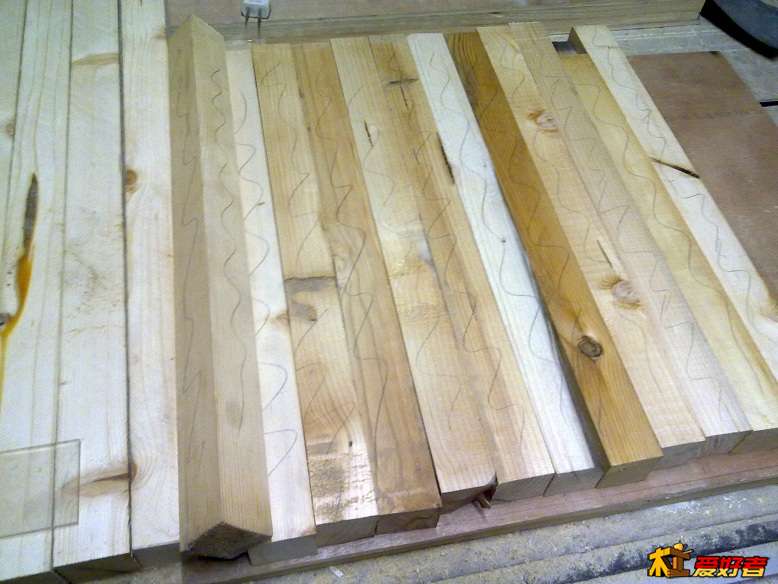

# c: d+ l" w& J话说：木工号，瞎胡闹，谁划的，谁知道。

8 ]% e9 t8 `  |2 p0 j9 v前面的对勾表示料开齐。
, q- z/ c0 r7 S$ ~; t/ I
工完场地清，好的习惯，成功一半。

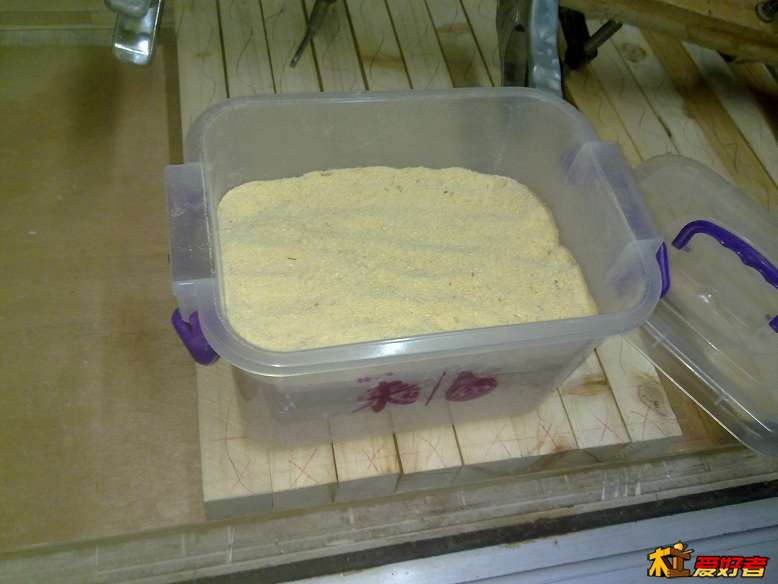

捡干净的锯末收了一箱。
7 \# G6 m! N1 W$ ~; r, {吃过饭陪孩子玩了，预计今天架子完工的，结果只做了8成，明天估计又要一天才能做完。
2 d- z' l% {/ H! m9 _4 ?

精艺

谢谢songdevil兄的建议，我会考虑安全问题的，这个台锯打算长期用的，防护必须做得万无一失

精艺

今天上得晚了，整整在地下室待了一天，晚上女儿吵着要去看服装表演，她妈妈带她去，我在家里陪儿子玩，这不看演出的刚回来，我才解放。

9 J1 D6 [1 L7 g; Z' V8 u) {/ b3 Y早上的第一件事是先找块料打上线试下。

我最接近的刀是13mm的，打算就用它了。这是13的线。

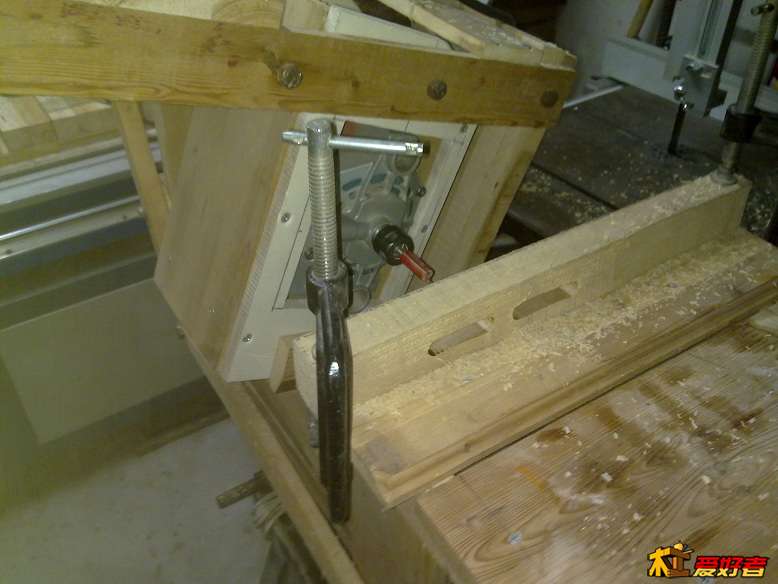

这大概是咱论坛里数的着的重型仿形机了吧，别人用的都是修边机，我用的是电木铣，当初为了小型化可是费了不少脑筋，做好快一年了吧，一直放着还没正式用过呢，今天算是处女秀了。13的刀头没有13的轴承，上面装的是22的轴承，自己琢磨的比例公式算出来的结果差好多，只好一点一点的实际试了，数学不好害死人啊。
7 }& T  u, B0 Y+ {2 _
" w4 ]% N/ `. i9 o0 X" B前面夹一块集成材顶着便于批量生产。
( k; Q: C- A0 [2 D5 a( X

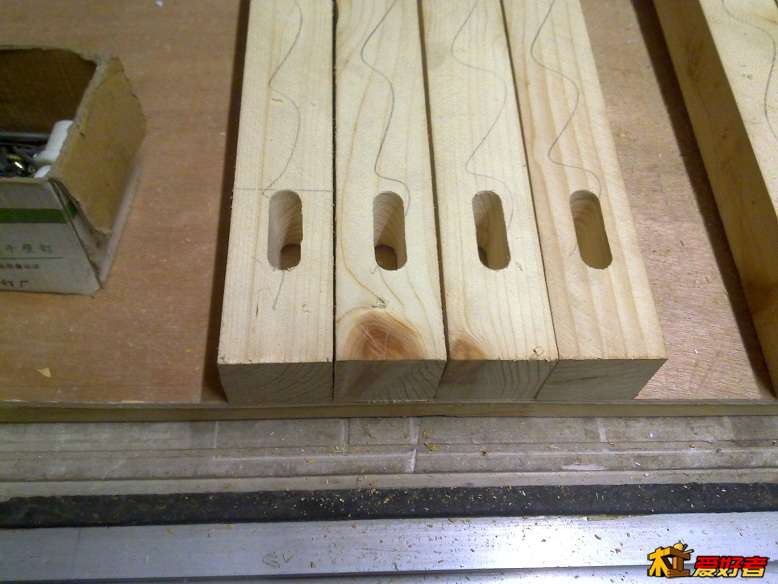

开出的第一批榫眼，还算规矩吧。
9 E: m  a' `  K- |
长点的料是这样批量打眼的。

# _" G3 j6 s" m9 ]+ y* F: Y打眼没多长时间，可是打一个眼两个夹子要各夹一次，拆一次，时间都用在这上了，就这榫眼溜溜弄了一上午。
  K4 T6 s; Y" T# W+ x2 S7 B5 m

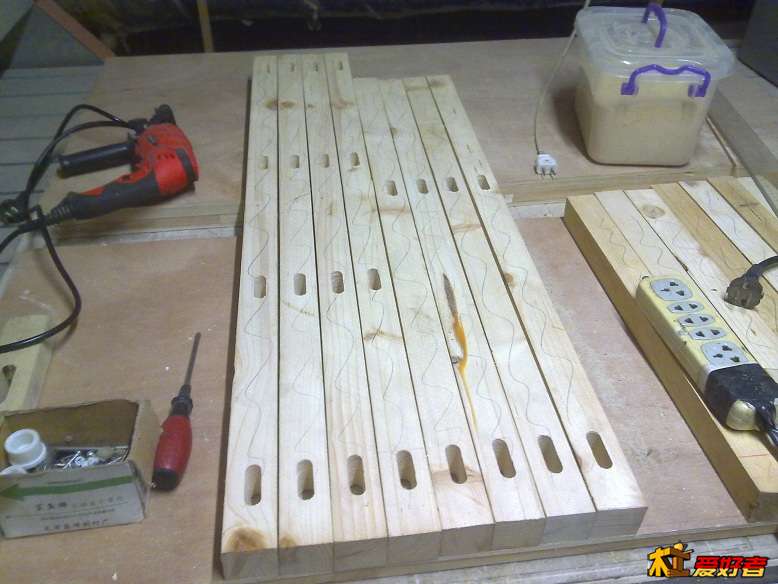

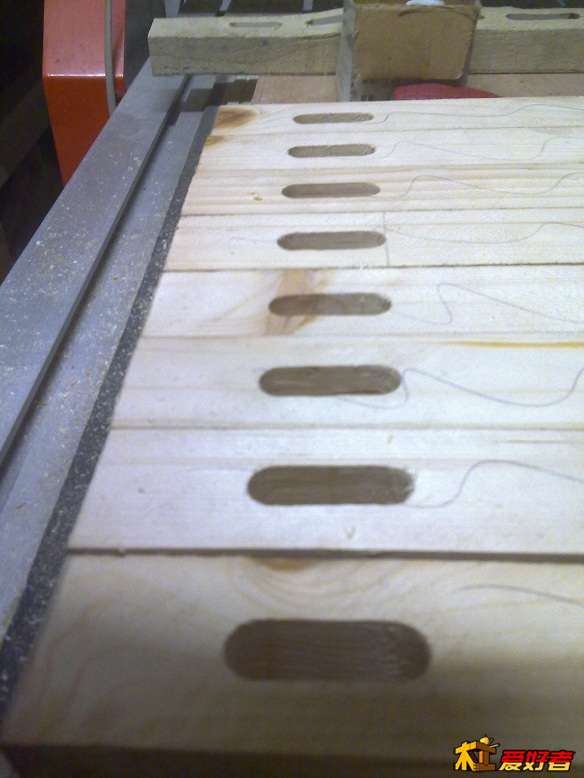

- h& V3 p0 ^, L) n. Z) O# O% _站个队形，还算整齐吧。小有成就感。

" ~- J& _9 M5 Y" D) h0 I2 ]! O中午一直在地下室琢磨那个仿形机的比例公式，到了也没弄出头绪来，下午做榫头悲剧了，榫眼只要试下长短就行，榫头可是要全方位地试啊失败了无数次，终于做出合适的榫头。

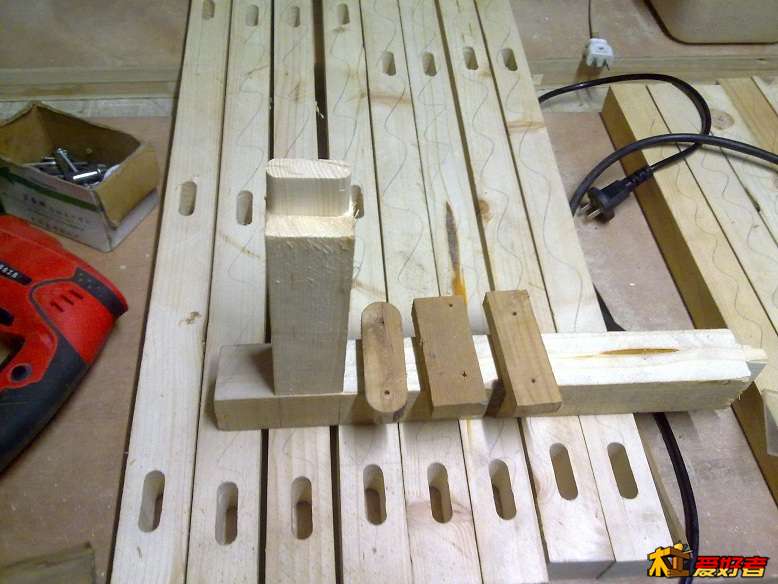

这是最后成功的榫头模具。

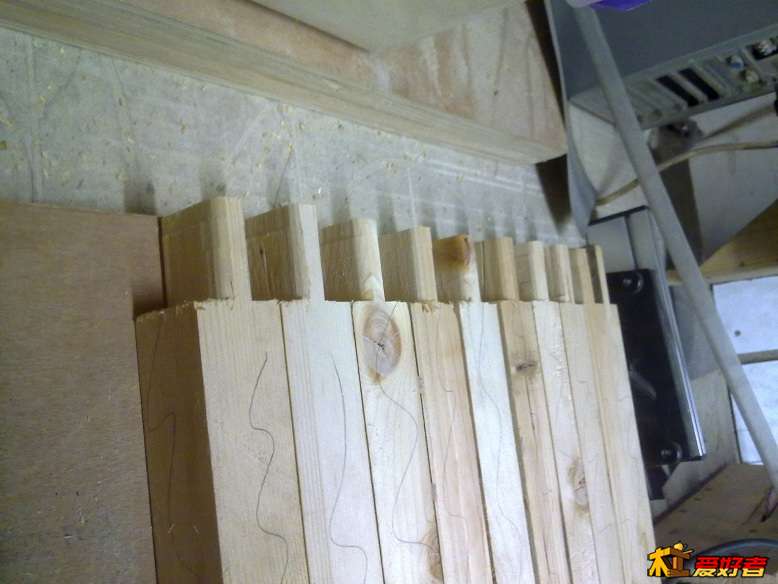

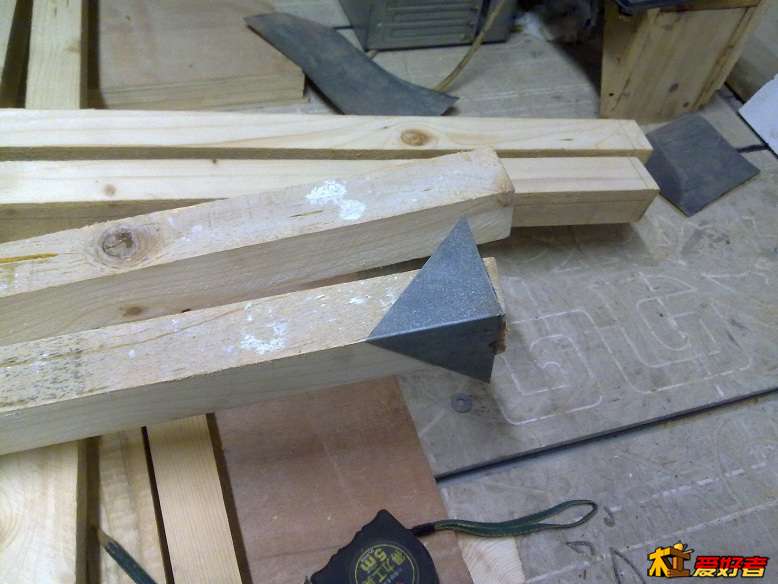

模具成功了，开榫头倒是飞快。注意最头上那个方榫头是料子自带的。

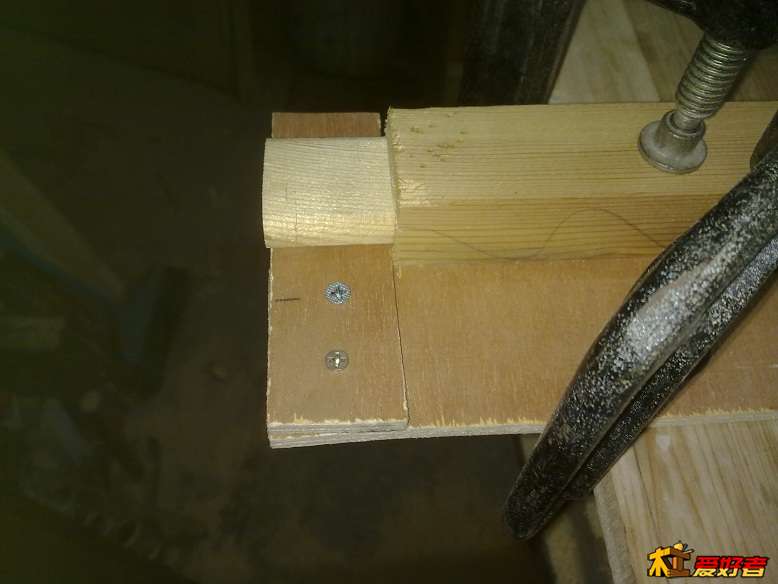

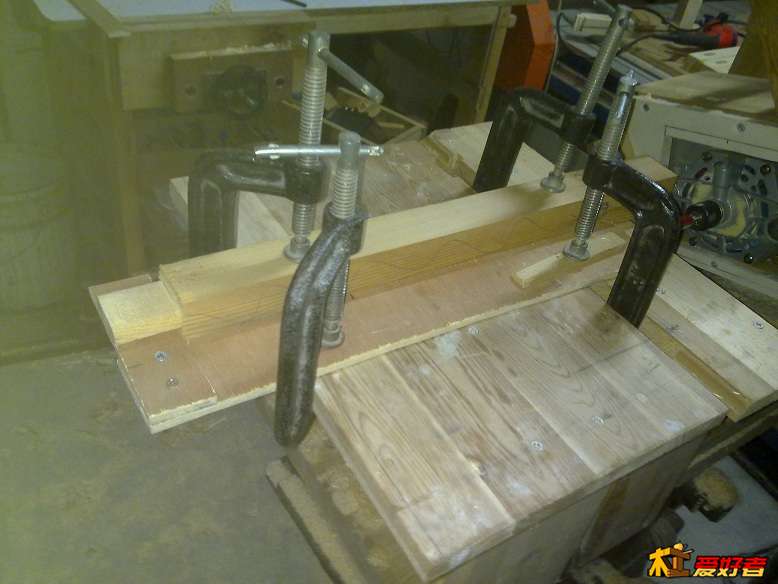

为了开如尺寸划一的部件，这样的模板是必不可少的，这是特写。
: U- [( \8 I0 O0 ]3 h6 I# d6 e

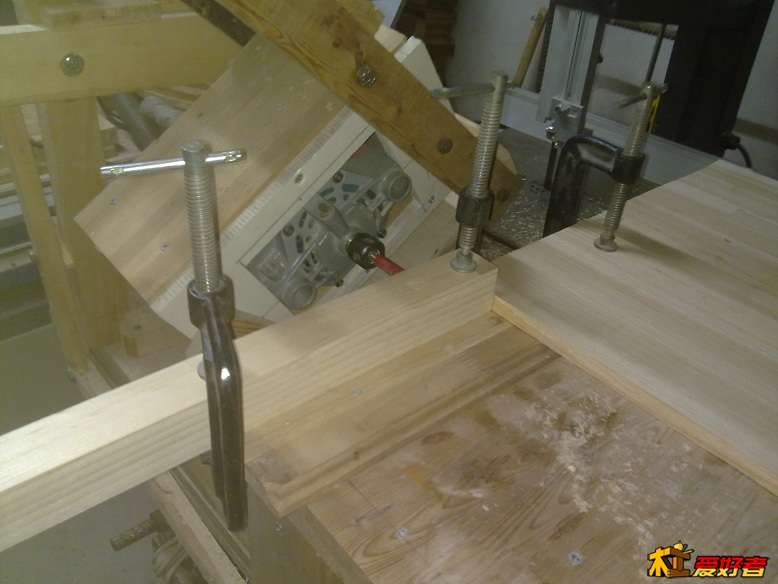

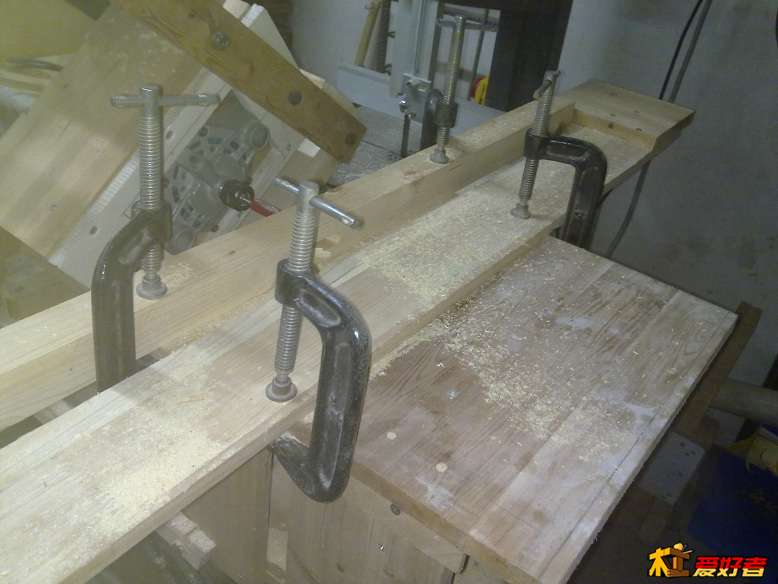

$ K: U0 p3 W$ Z这是全景，开另一端榫头的夹法。两个标准面一个贴在台面上，一个贴在模板上，榫肩顶着模板的端部，然后夹好开整。

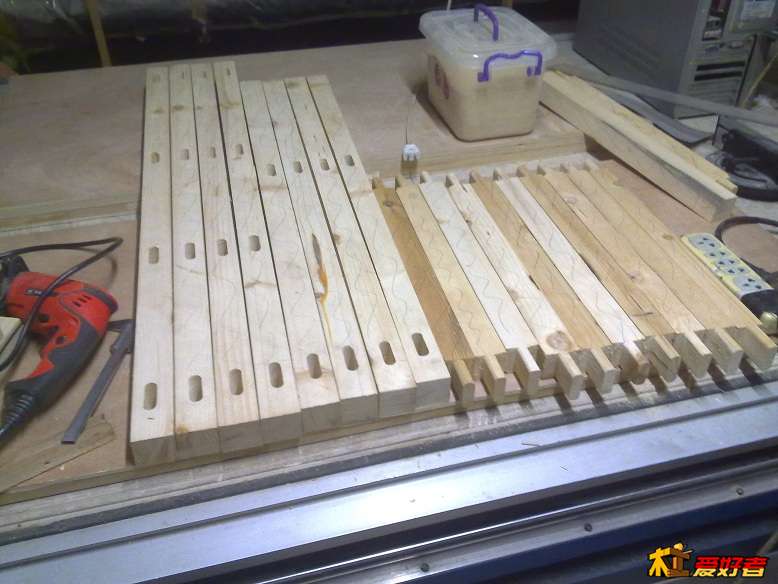

短的榫头做好了。长榫头做法跟短的类似，只顾做了，没有照，因为手机快没电了。今天的时间都浪费到开模上了，正经做活的时间其实很少，感觉如果从头开始再做一个的话，因为有了现成的模具速度会很快，可惜的就是这是一次性的工作，没有下一个了。

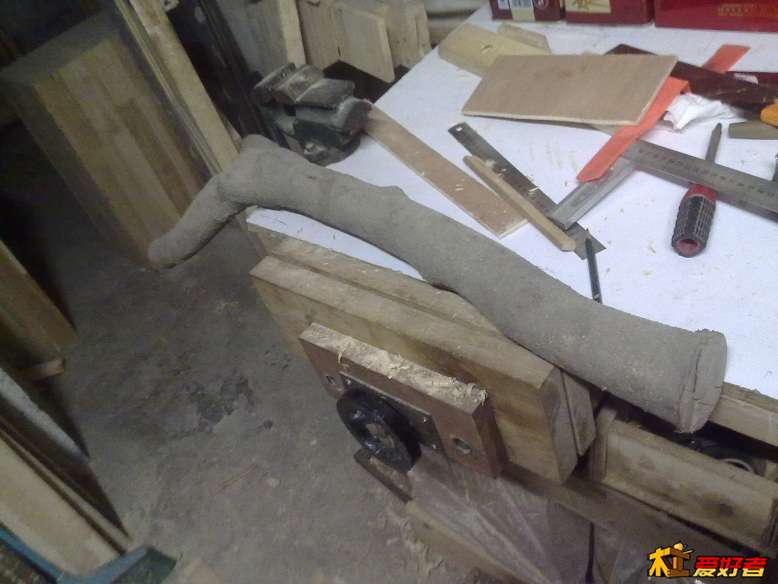

" t5 R4 }8 c/ m$ a这根黑乎乎的东东是一段桃木，从上面截下来一小段。
! _- ]$ n2 `. d/ S( x* j; O; j

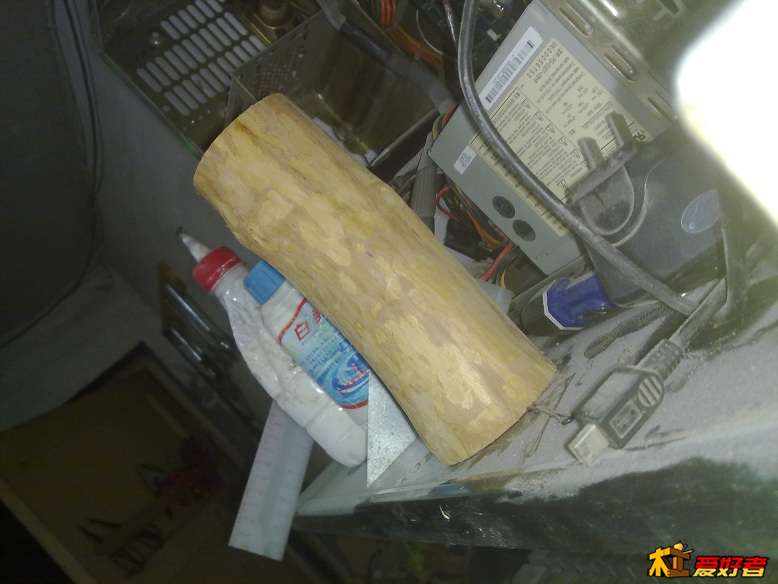

3 ?: F8 `6 h3 |& t/ V去皮后的样子，很象黄杨有木有，注意台面上昨天刚擦干净的，今天一天就又荡了一层。照这张时手机正连在电脑上充电，以后的工作就没有照了，其实以后基本就没再做什么工作，主要是打扫卫生来着，那时领导已经打招乎说女儿晚上要看演出，让我上去吃饭、看儿子。只好收工。大家明天见。

汇旺

: I" q0 k# d6 Q+ o2 z5 ]
/ ]; @4 V2 ~# l% i; }: \! Y7 r  a同时地下室，咋你家的就这么大呢！哈哈！另外，在地下室干活的时候注意排烟排尘，那台三合一我也有一台，就是不敢用，那家伙一发动了云山雾罩的，我看你的照片里没有集尘的设备，不知道是怎么配置的。

精艺

汇旺 发表于 2014-10-4 13:11
同时地下室，咋你家的就这么大呢！哈哈！另外，在地下室干活的时候注意排烟排尘，那台三合一我也有一台，就 ...

' i. N* H3 N* d' x2 |0 j! N我家地下室是楼道里最大的一间，可是就这也不够使啊。三合一机床的排尘还没弄好，开料时是临时用一下，满屋子的飞沫，用排风扇抽了好大一会儿才能进人，看来要好好想个法子，别的时候都是用吸尘器吸的。

精艺

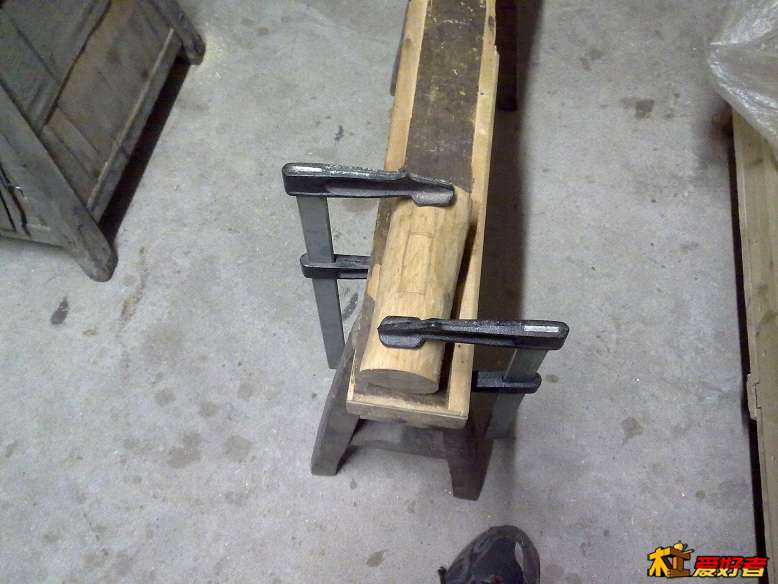

8 d4 c  Y& e" Q# s0 |' W& U继续昨天的工作，把桃木段夹在马凳上开眼儿，这个马凳来历不明，四面摇晃，凳板弓形，而且特窄，不过立下汗马功劳了，一直陪着我玩木头。

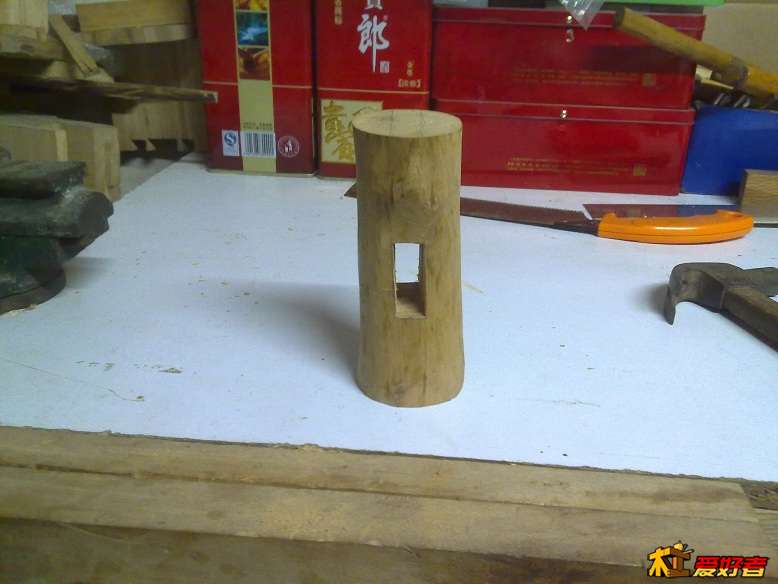

眼打好的，手艺差点，凑合能使。
0 A, b$ F& x% \* y7 d' V

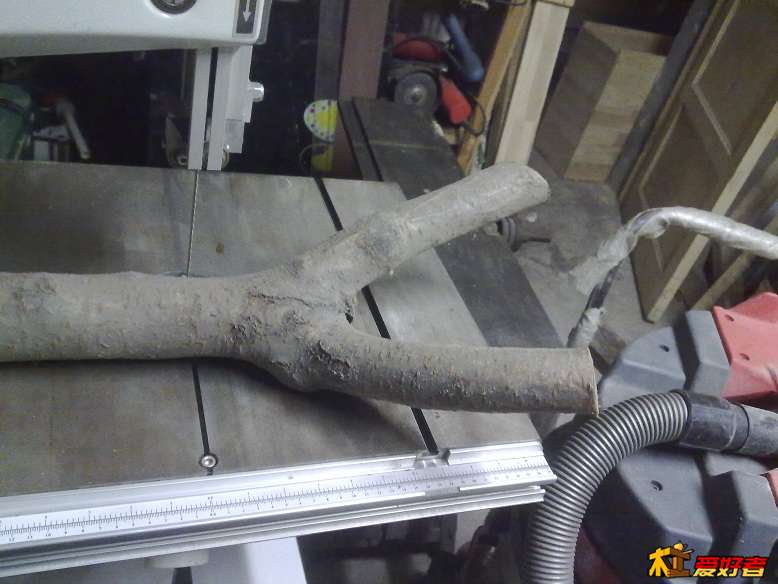

剩下的那段桃木上场。

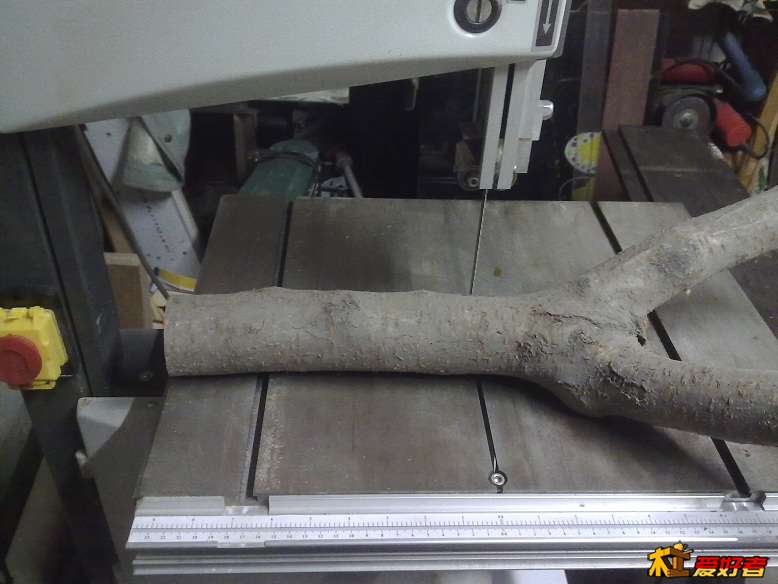

# z; k+ P6 a& u7 C* U5 q4 {* b超大弹弓料，不过这两个杈要锯掉，然后锯成方料。

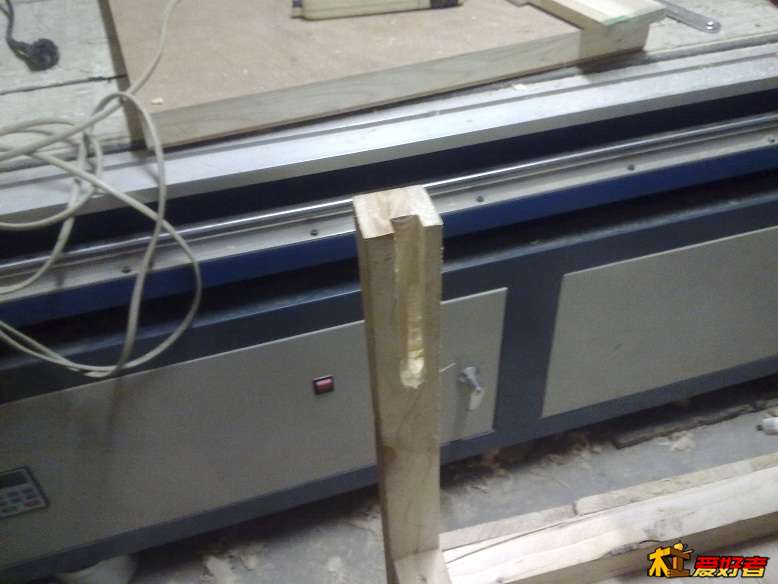

' [- f& }2 L& ~) S' l8 k$ C$ J" o等想起照像时已经基本成形了，顶端开榫，玉鸟372第一次实战。

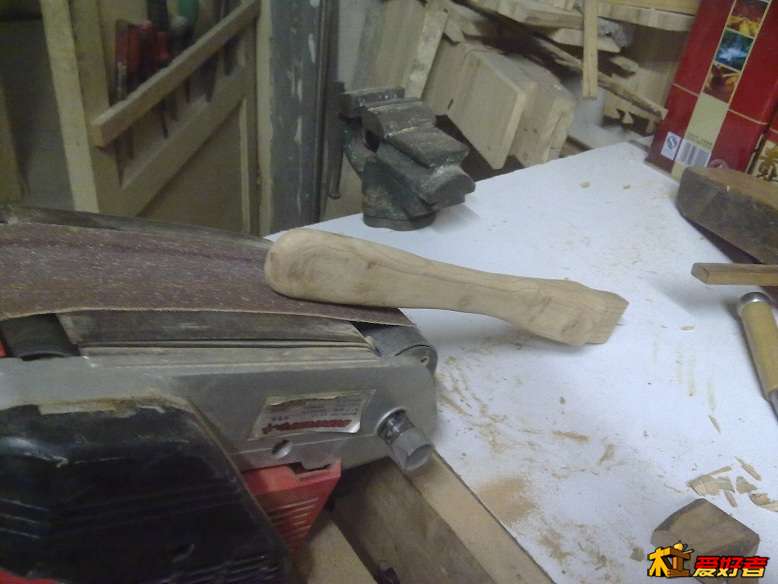

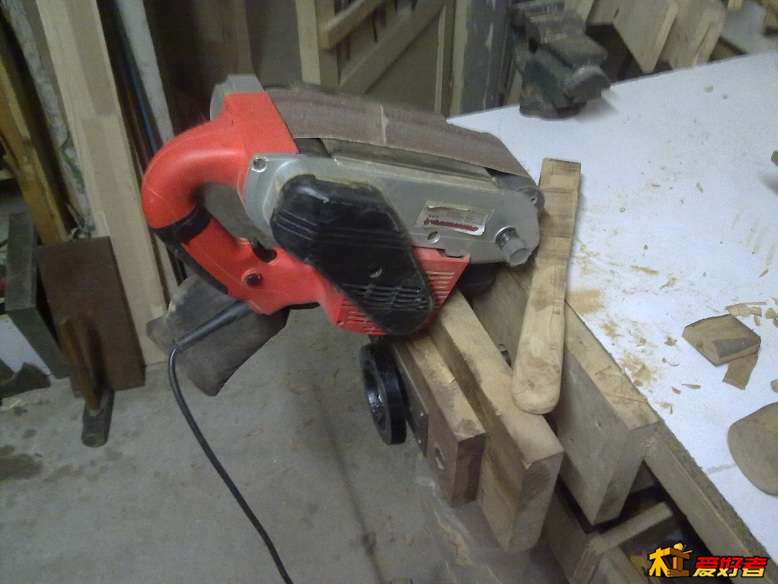

+ E8 ~2 u; P$ G* x+ e! E把砂带机倒着夹到台钳上。

+ G0 v# a6 C# k2 b打磨成形。
, N' Q5 E! j- P5 X8 F% ]
组装、打木楔，打木楔方法是在视频上跟辛全生师傅学的，左打一锤，打左楔；右打一锤，打右楔。果然打出来很紧密。
2 y  L- c! T4 ]. G! f" L) W

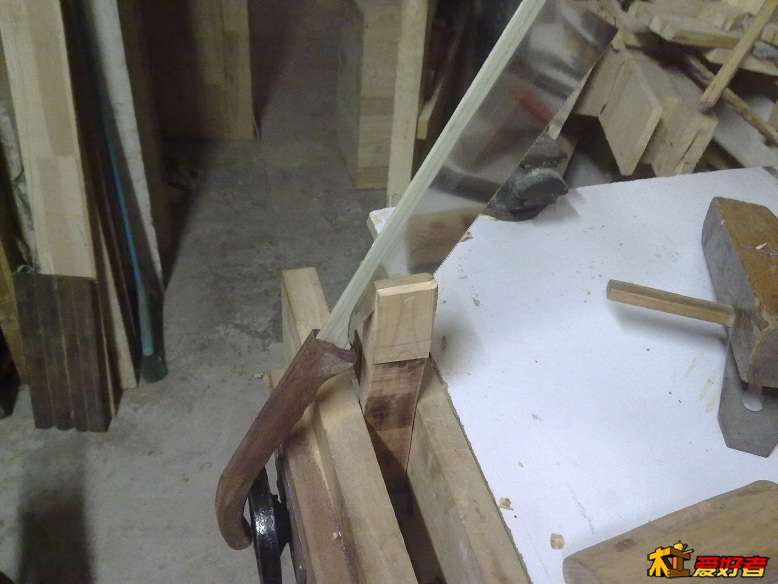

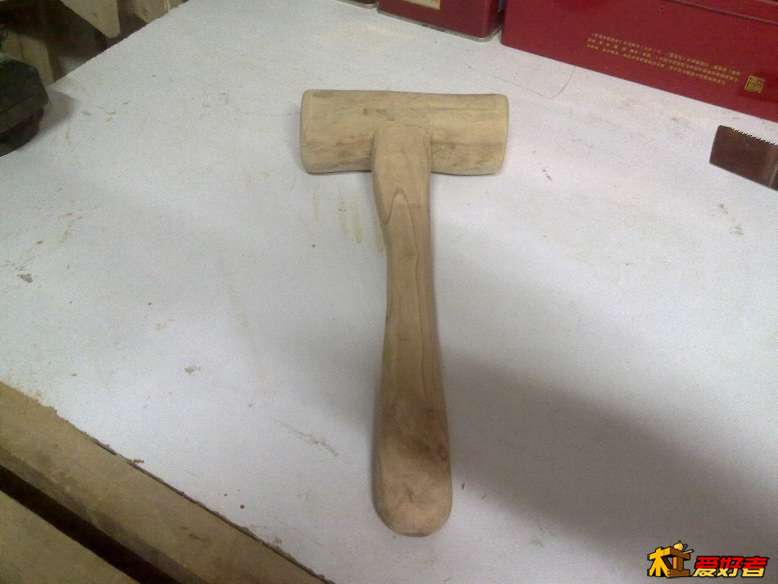

6 V; z5 W! ?) `/ }- M锯掉木楔头，完工。
) O+ b, y# X( X8 r7 ~2 _

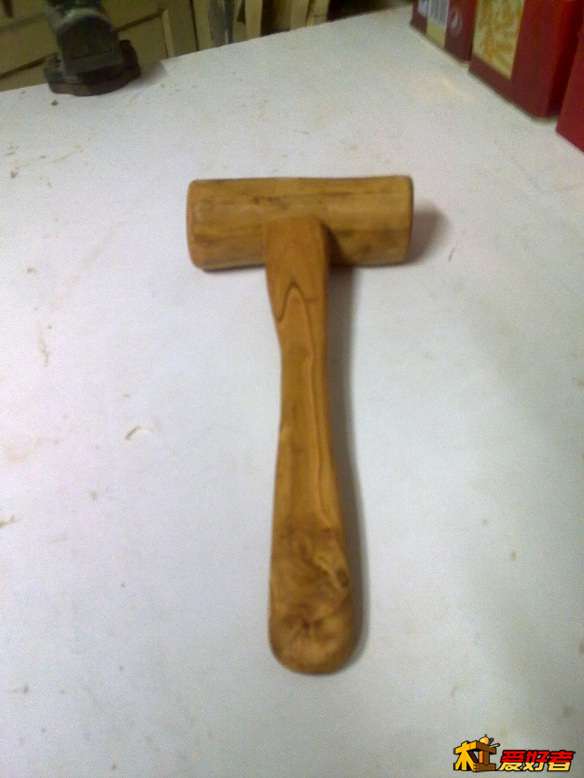

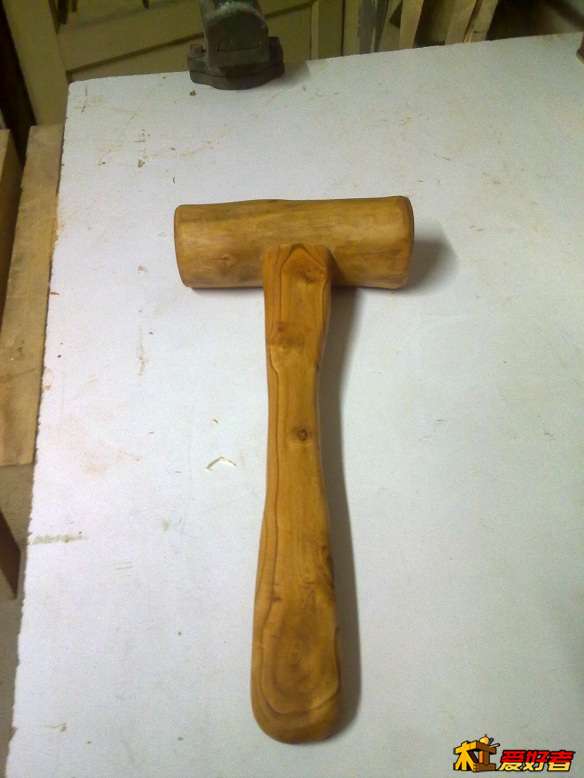

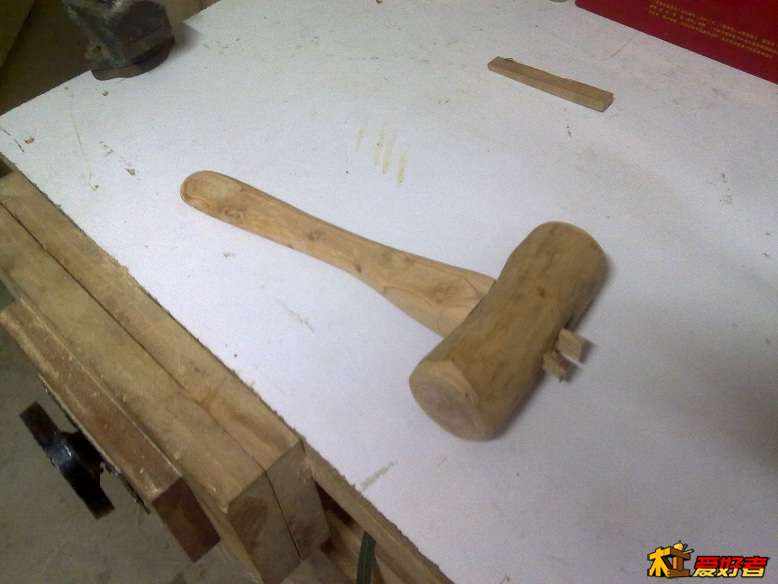

; X, s( P7 u% |4 C- p擦上木蜡油，瞬间高大上有木有。

: V" B9 o( z- W# y* v8 g" B8 {: [另一面，现在看起来还应该有个侧面照才完美。

组装工作十分顺利，一次成形，期间邻居来看我干活，问我：“你怎么不抹点胶再装”我吹牛说我做的榫严丝合缝，不用抹胶。各位前辈知道我看到这个架子什么心情？我当时的心情是：特么的最后一块白松板可算是让我用出去了。当年一共买了四块，想着买点不值钱的破料练手呢，后来才发现上当了。结疤巨多，树脂巨多，虫眼巨多，锯不动、刨不动，放在那里一直是块心病。现在终于它们和我都解脱了。
) ]) d0 u, h1 F4 X0 V& X

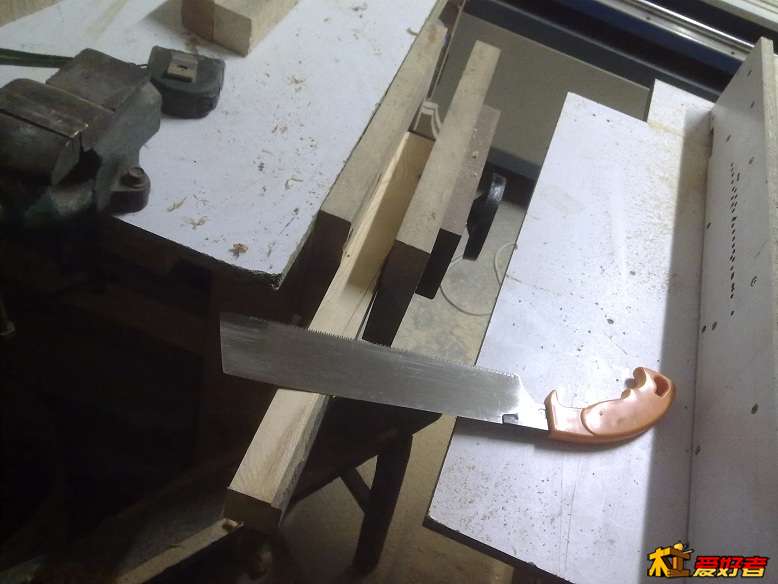

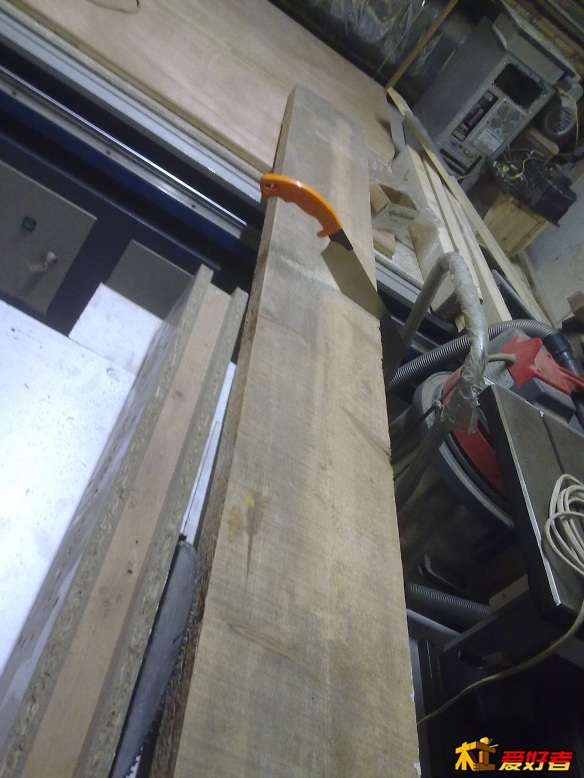

1 @0 S2 V- n) ^下午的工作，手锯的香杉木集成材，我现在已经练的能锯出好长的直线了。
# u: N* {8 |# e9 ~. @1 q8 Y

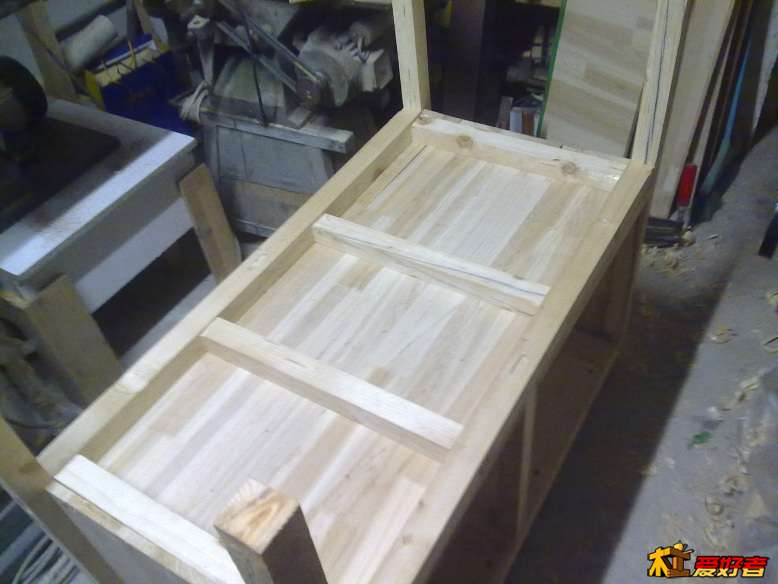

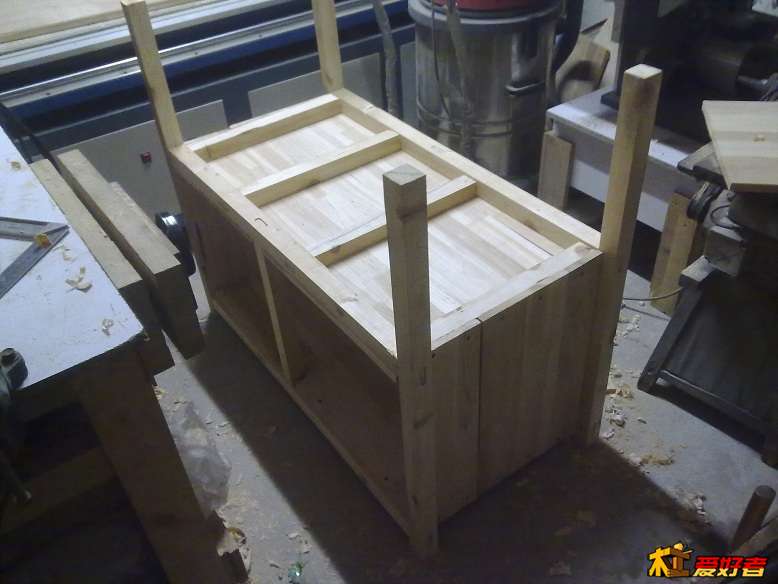

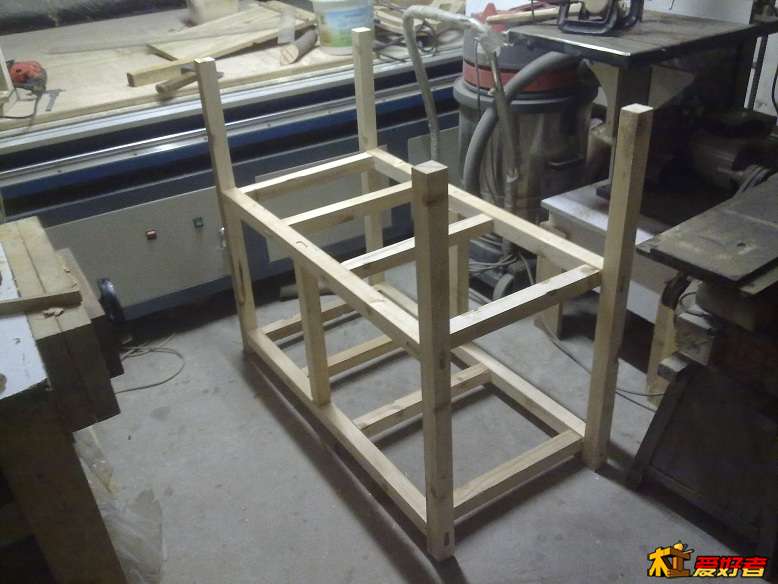

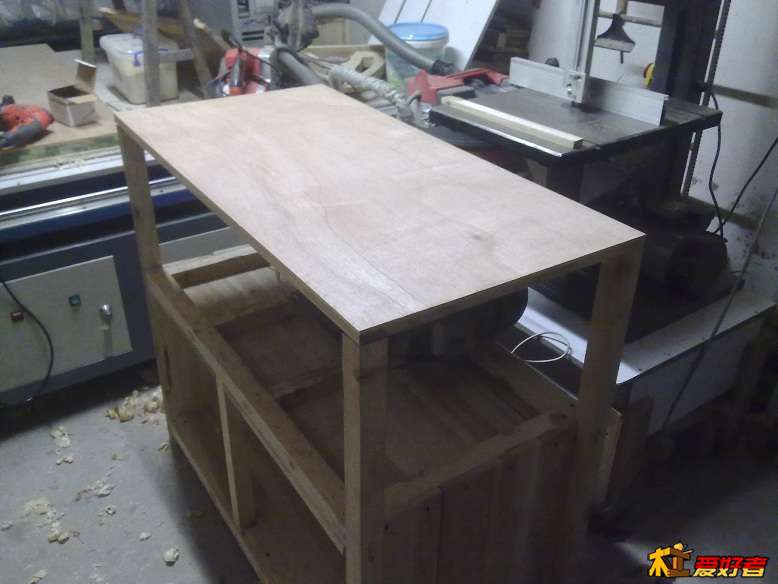

一边锯一边钉，折腾一下午，终于完成了架体。

. p7 \2 r3 J  n) K# O3 t; S# A从另一面看一下，四平八稳的，我站上去蹦了几下，一点不晃，明天装机、上台面这部分工作就完工了:vv。

精艺

今天出了点意外情况，被偶老板以开会为名叫出去喝酒聊天，溜溜折腾了一天，晚上快六点才到家，赶忙开始补课。

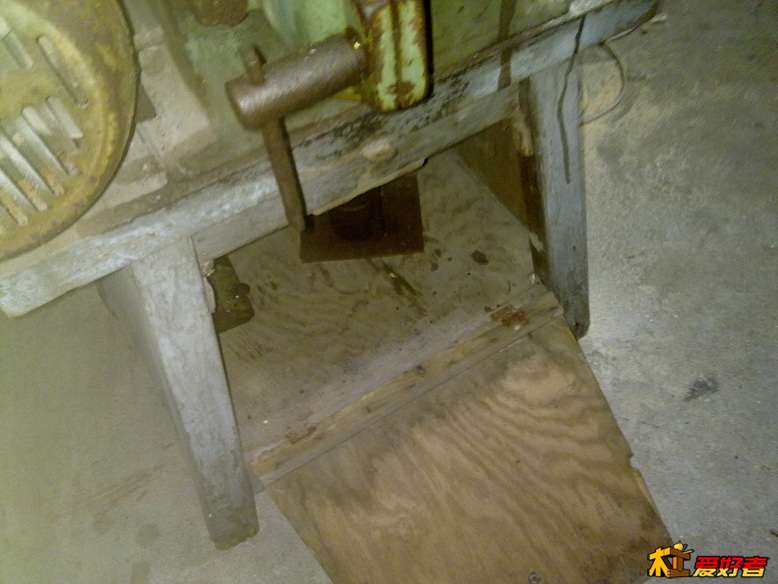

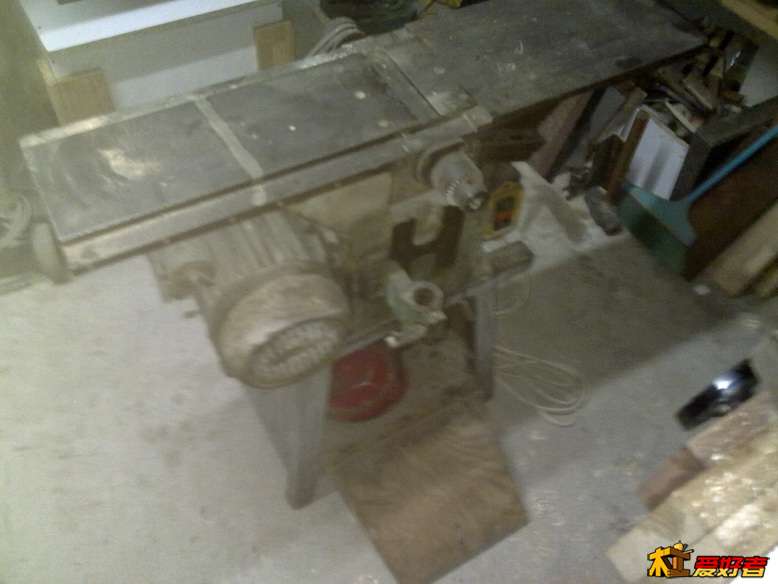

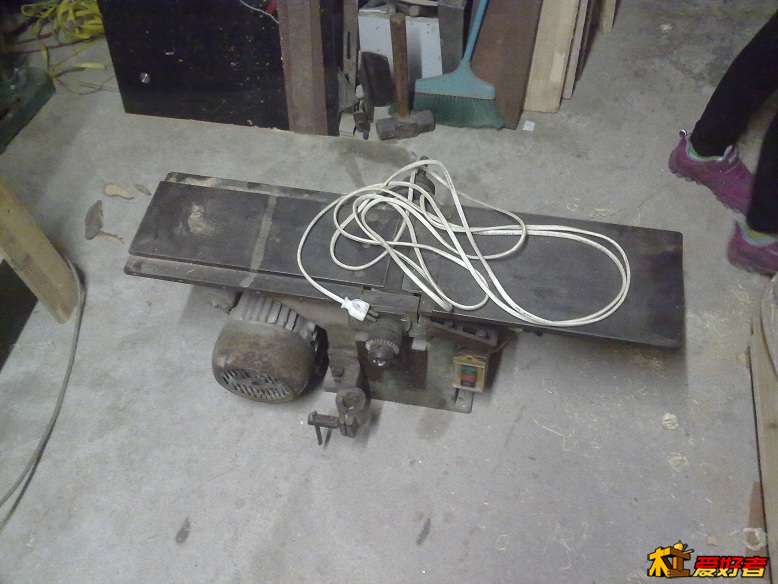

; G' y0 S7 |  J) J3 f今天的主角上场，照的有点虚了。第一步是把它从原来的架子上拆下来，螺丝都锈了，费了好大劲儿。
! n5 Z: x6 H" N7 W6 `/ i
; n# z8 h/ U" C: X% C终于拆下来了，很重的，正好女儿下来陪我玩，我把机床搬起来，让她把底下的支座移开。
* C6 n) |3 Y* s; h' D. d) ]9 A
秀一下女儿，我昨天告诉她爸爸新买的锯子锯木头可省力了，她正好试试。

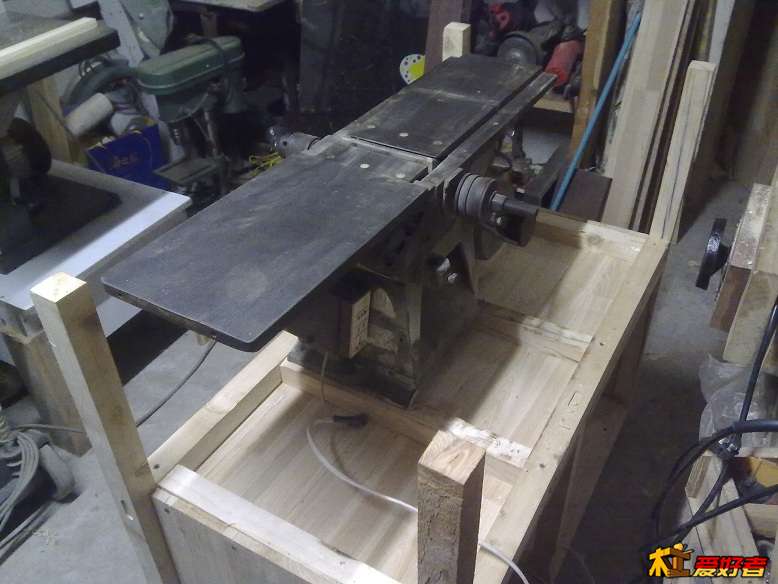

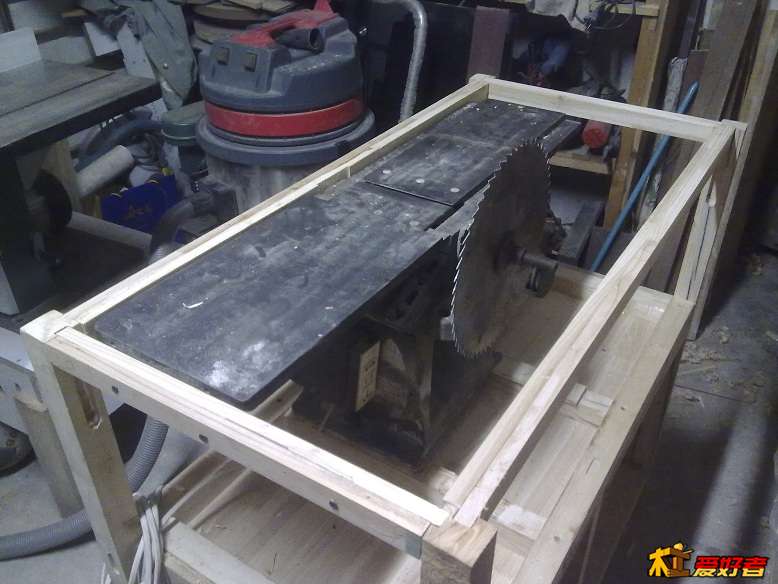

机床就位，调试平整。反复了好多次才弄好。

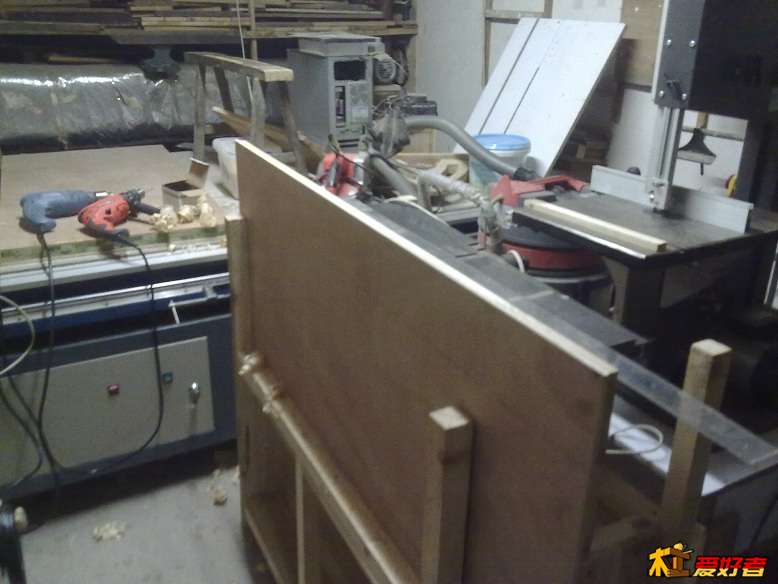

台面板夹到架子上刨出一条直边，这个高度好合适啊，感谢上海堤旁树俱乐部的鱼头-余韬那篇：让你的木工房变得更“舒适”的几点小建议的贴子。
3 v( j* L- u2 V/ D& K

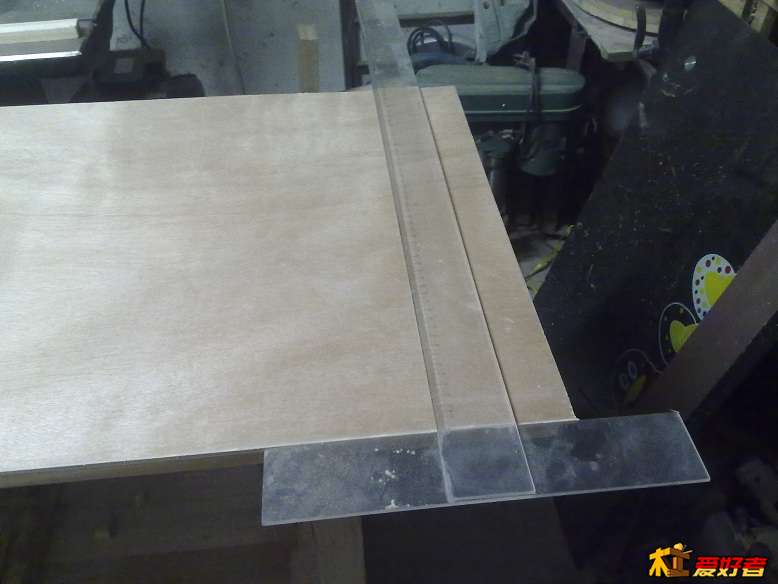

; g# p7 N+ M2 x8 X3 e* a3 q' A在面板的一端用丁字尺划一条垂直线。

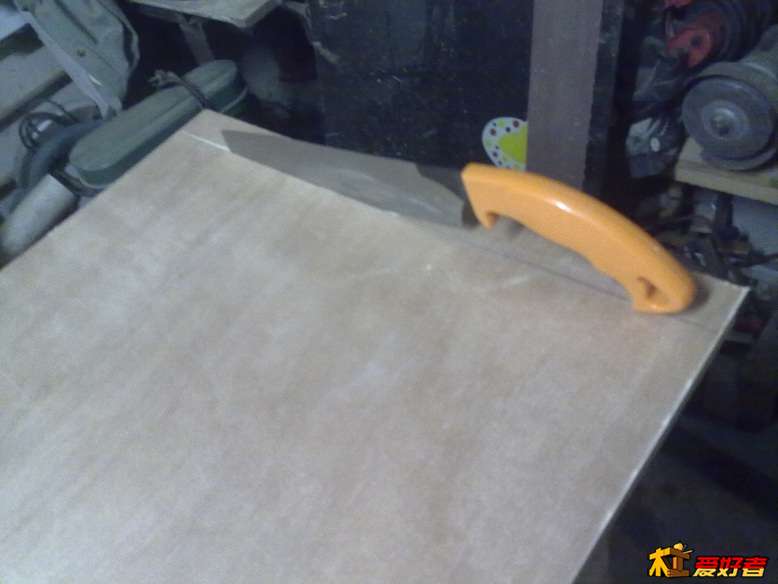

把多余的料锯掉。

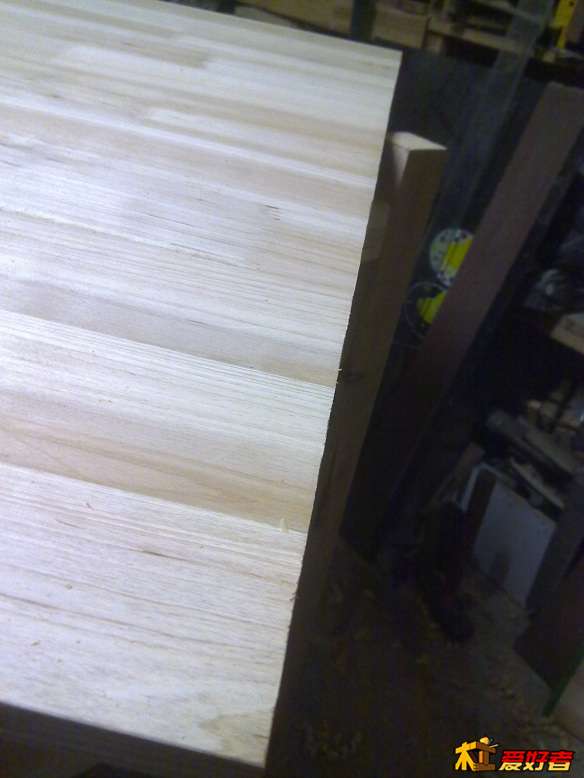

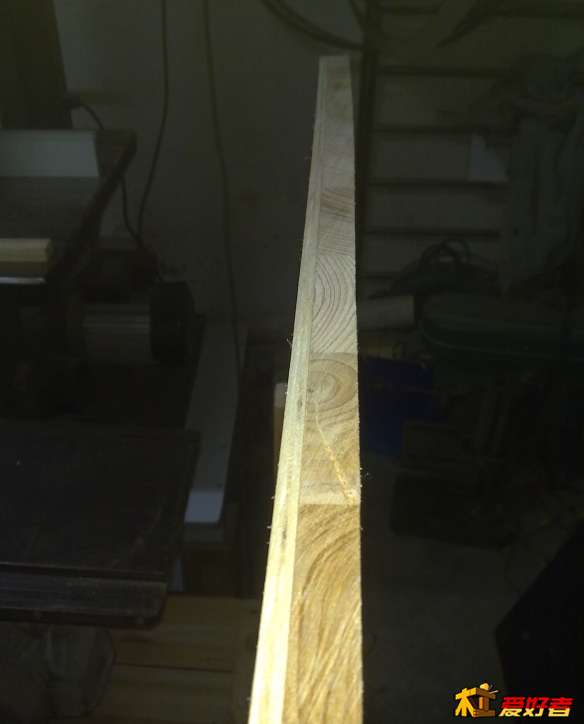

) x3 _/ I! F6 Y; V/ p) f& i$ U这是咱手工锯出来的效果哦。
5 \3 E! H3 C2 o' {; k0 @2 A
另两边也弄好了，实测误差在0.5mm以内，精度应该是够了。

划上锯口的标线，可是不能再锯了，天太晚，会影响邻居休息，收工，今天的预计任务没有完成，衰哦！

木钥匙

以爱的名义，顶起来！

精艺

木钥匙 发表于 2014-10-6 08:35
9 v' I- ?! ~3 h以爱的名义，顶起来！

# l$ G! U, Q. X5 a/ k$ g; b谢谢您捧场。
4 f5 W( `) D* P7 D

精艺

今天上得晚点，各位见谅。
8 r, m8 V( w+ {
4 J! u% u1 l1 m& l早上的第一件事是顺便把木工桌台面也找直找方。过程跟机床台面一样，就没多照。

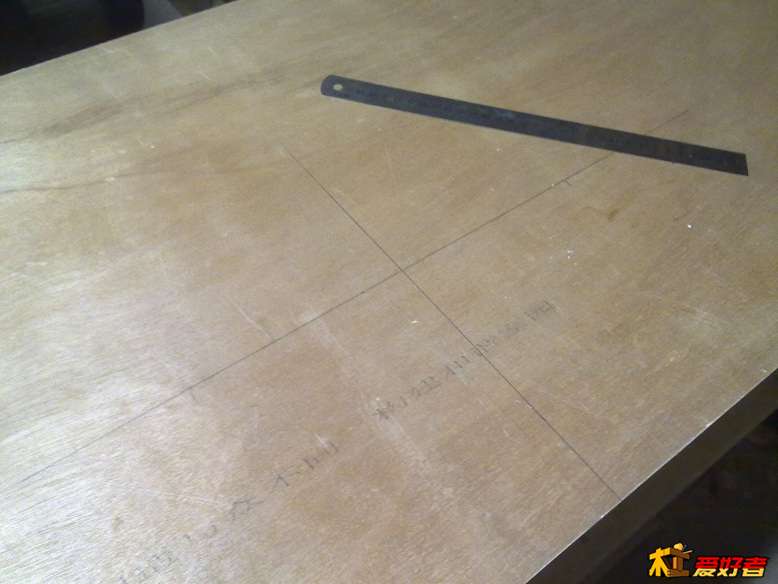

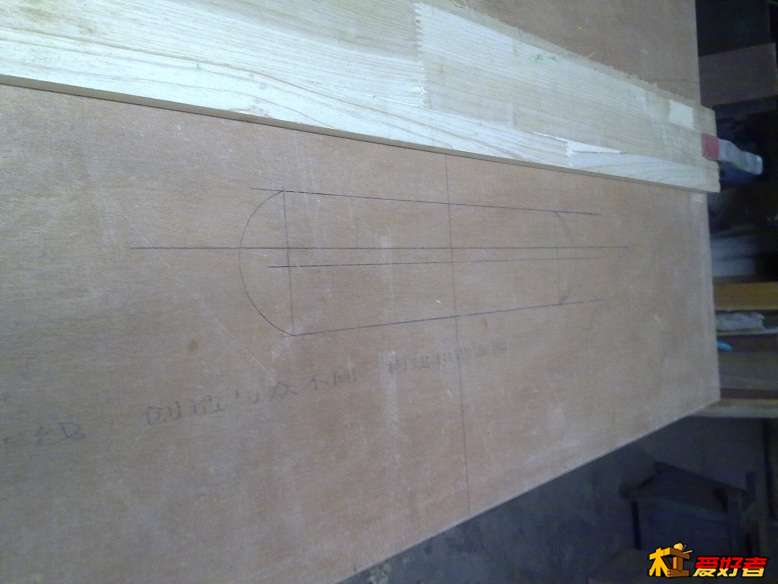

. \" l: N$ i" h; J( f& D# ]在机床台面上划出锯口，没有圆规，随便找块圆点的木头划的两边的圆弧。

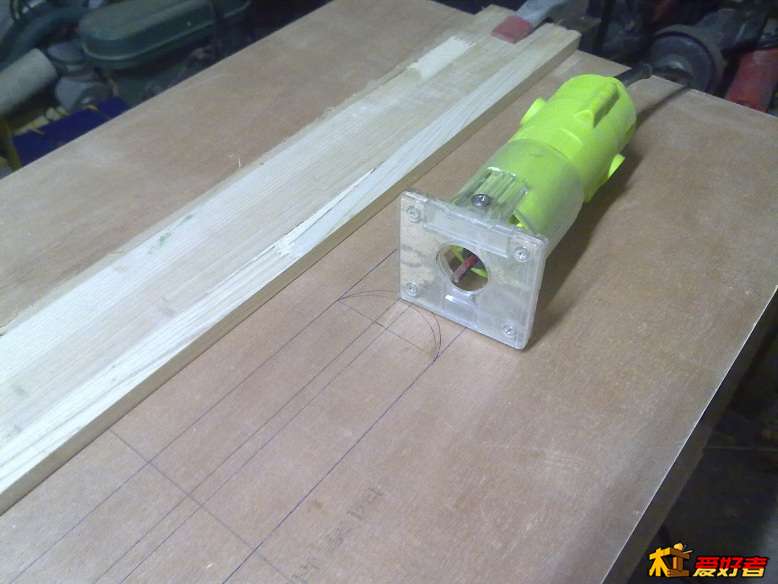

修边机上场。

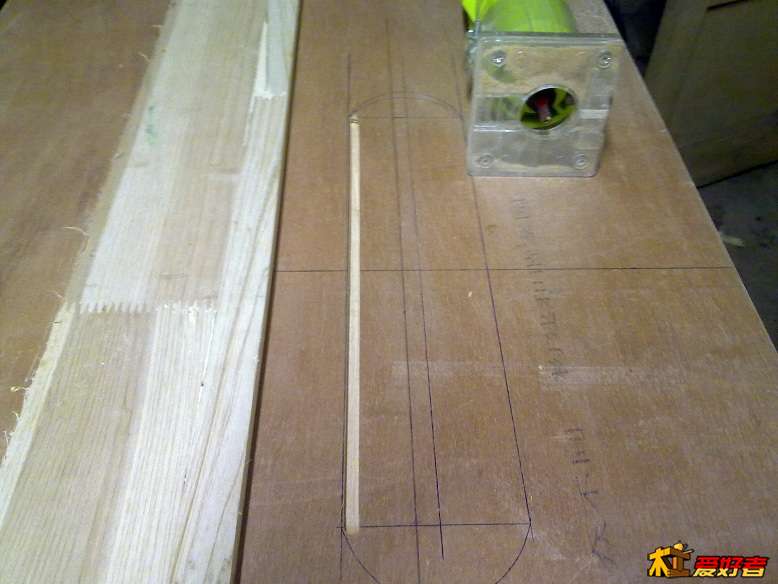

, J8 a/ d8 S, C9 }先开一道直边，这个没有压力。
9 p  m3 T8 Z, @. L

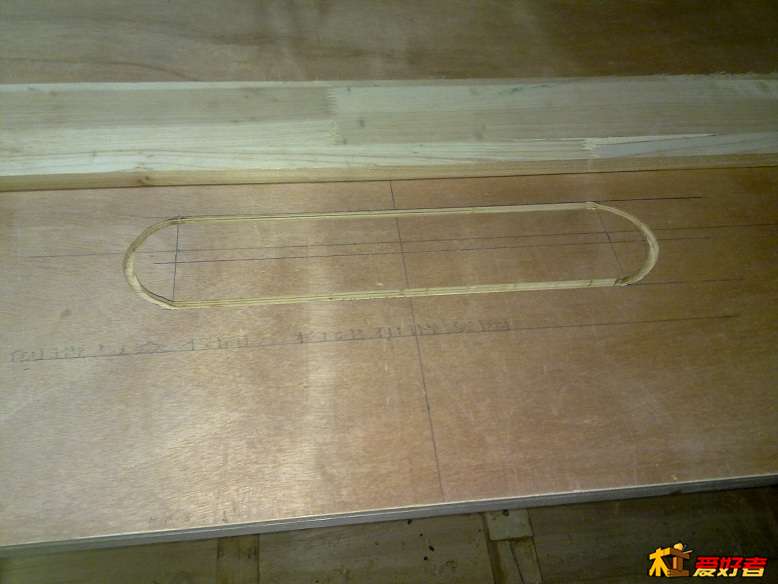

6 M* \- m" W5 ]& q8 E两边的圆弧是一点一点啃的，一点也不圆，如果用CNC的话分分钟的事，可是老李不让用，上次比赛也是不让，他准跟CNC有仇。

再把中间挖通。
+ B3 H" d( ^* V# d! t- H

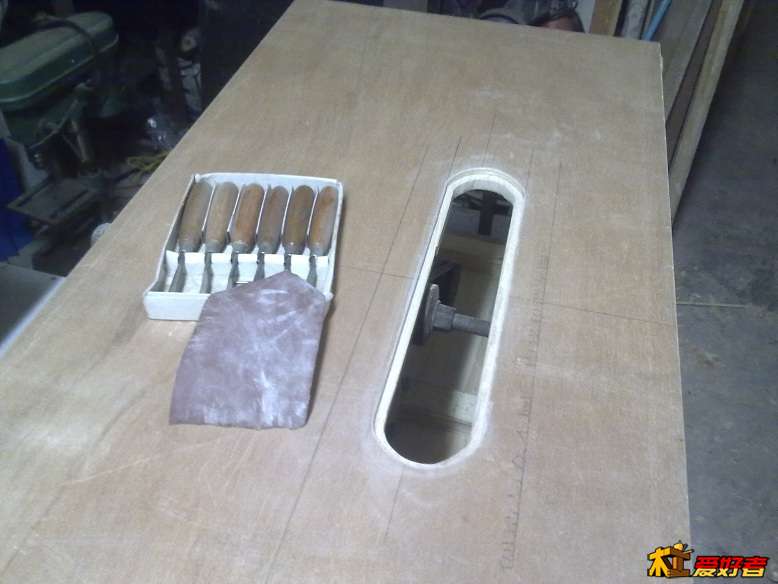

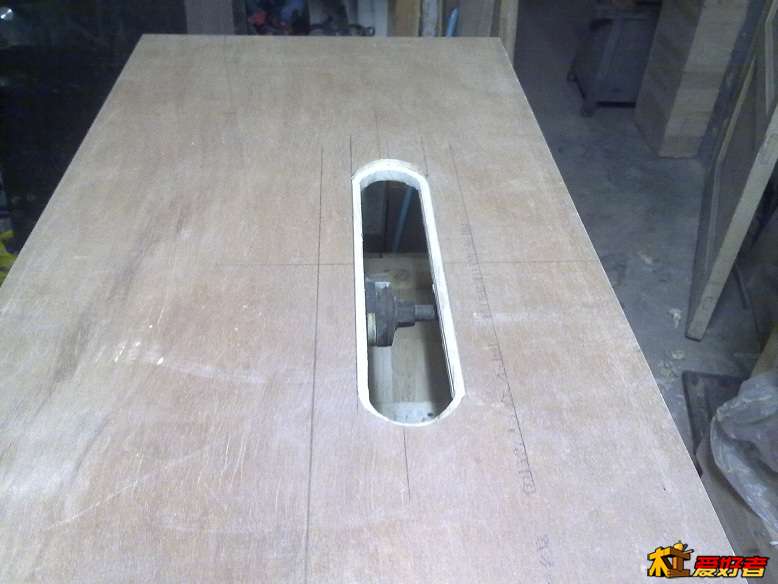

3 Y  k/ n7 G2 k* J4 ?* a两边圆弧大至修一下形再打打砂纸。这个锯口就OK了。盖板回头再做，要好几个型号呢。
, `+ N8 b) O/ R- |4 b

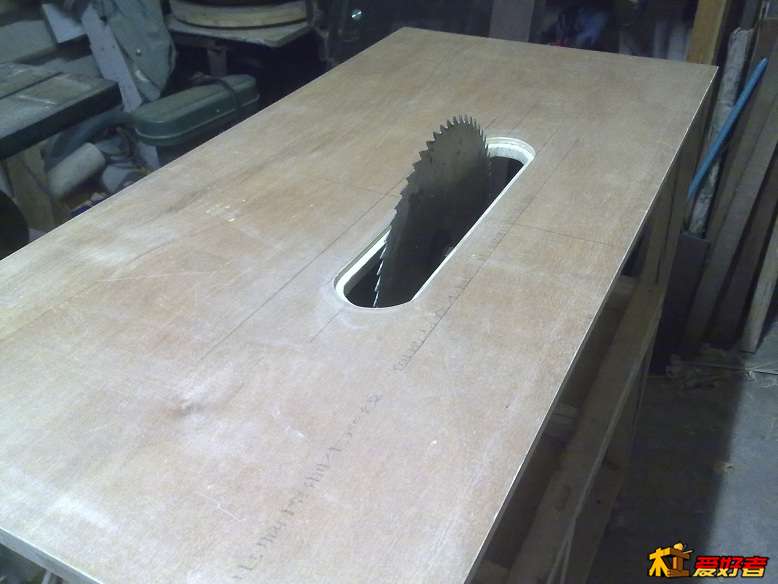

用最大的锯片试一下，刚刚好。
4 ?1 R4 j3 N* U+ l; k" X. f

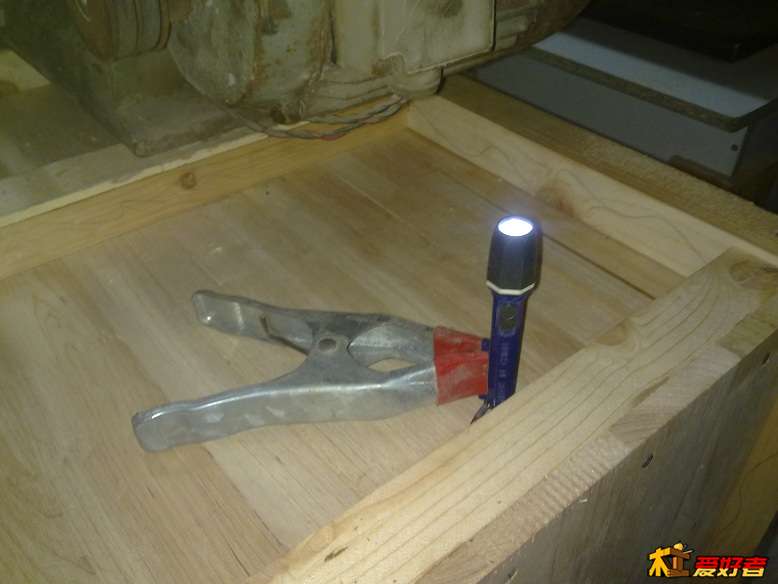

0 G% i' {6 q. H这样夹个小手电仔细观察一下台面下边的情况。主要是找找哪里可以上加强筋。

- m# _* |/ S7 R% N4 }7 H. _用修边机在柱子上开出槽，准备上加强板用的。

加强筋是用香杉木集成材锯出3公分的小条两根粘一起。象图上这个样子用的。
0 t' g$ d" y3 }' ^/ u+ ^
! g  p0 Z1 o% p0 g- q! V3 k四边都粘好了。
* X6 T0 g9 ?% o2 h- R6 b; u2 x
) a# j) A0 \) z榫头组合的样子，将来主要靠它来保证台面的稳定，事实证明效果非常好。现在是虚放在上面的。
6 c( }: H' F, b, _0 h- P

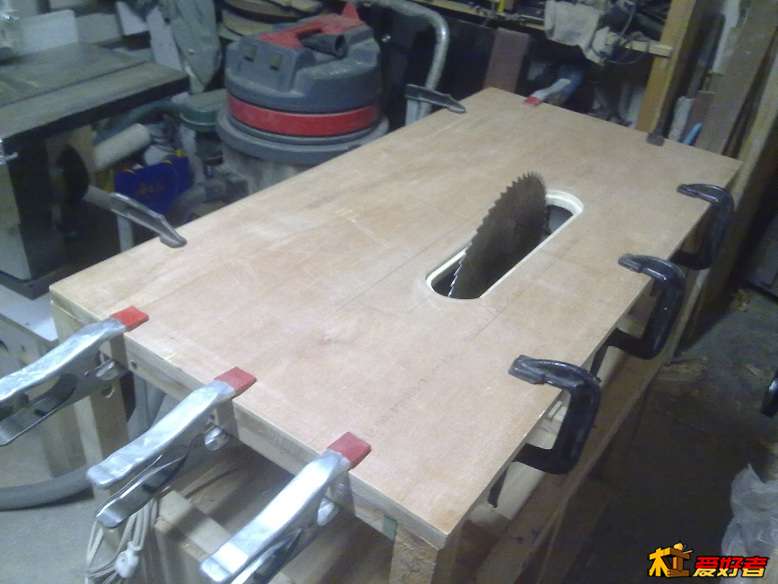

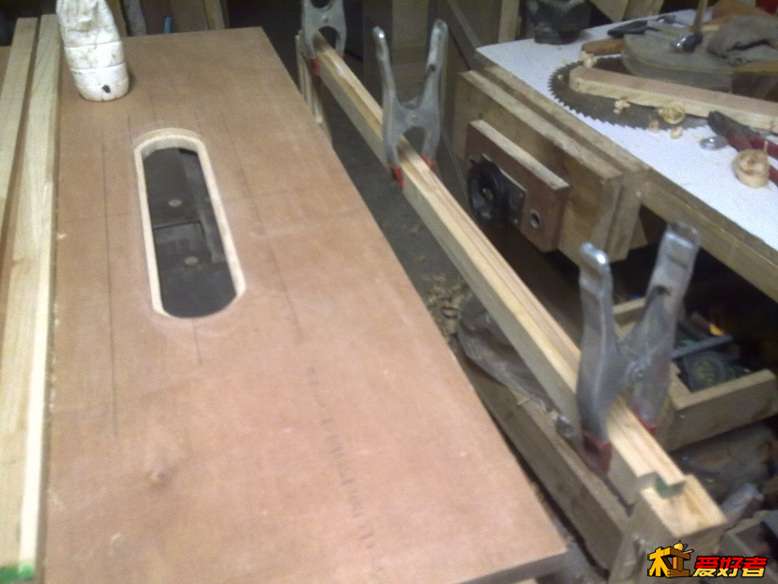

把台面找正后在加强筋上抹上白乳胶，这样夹到台面上，夹子明显不够用啊。台面找正过程没拍，没什么难度，具体就是在锯片上夹一根直尺，再两边一边量一边挪台面直到找正为止。

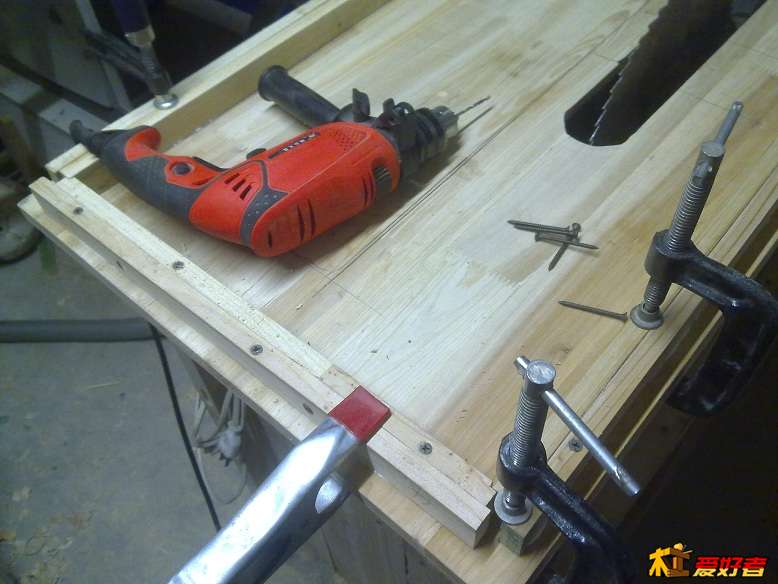

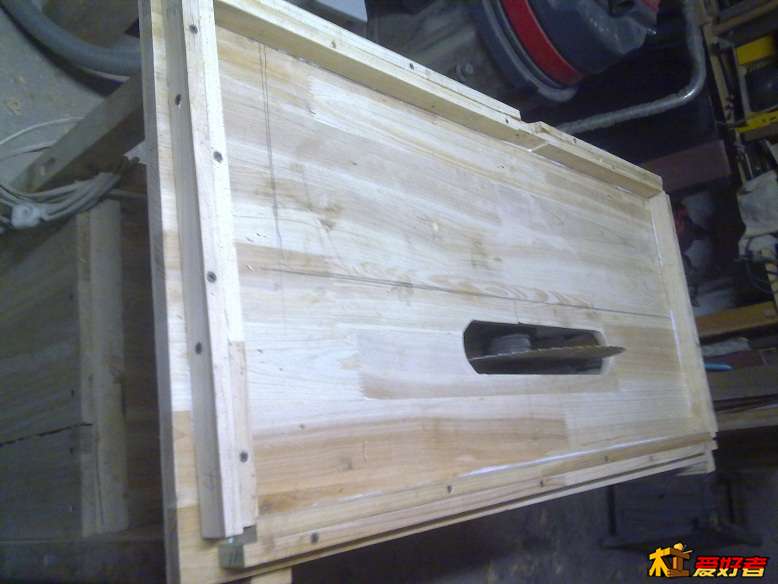

! e7 B2 n  y. G6 U/ T+ B& i' `; M夹好后取下来翻面把加强筋用快丝上到台面板上，有几颗上猛了，快丝穿到正面了，最然后来磨平了，但是露出钉子不完美。
' t- U+ n+ @8 b6 s9 r6 W/ _7 ?
快丝上好后我直接就把夹子取下来了粘得还挺牢固的。

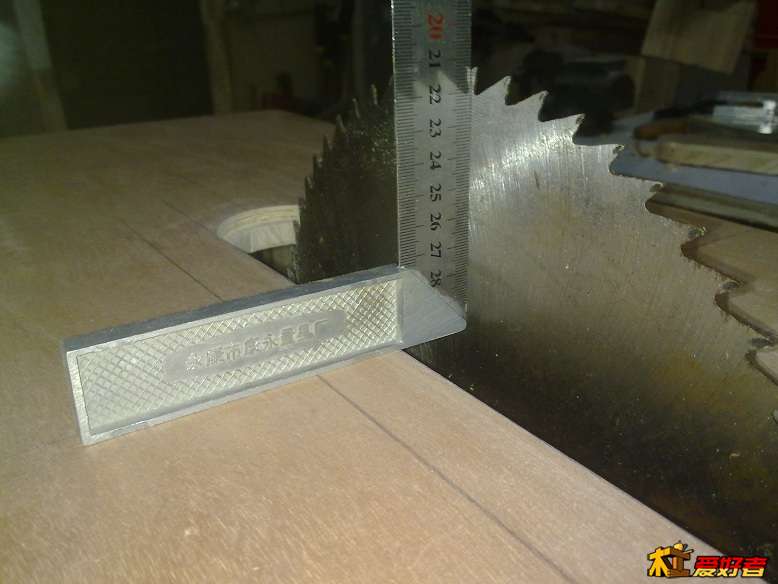

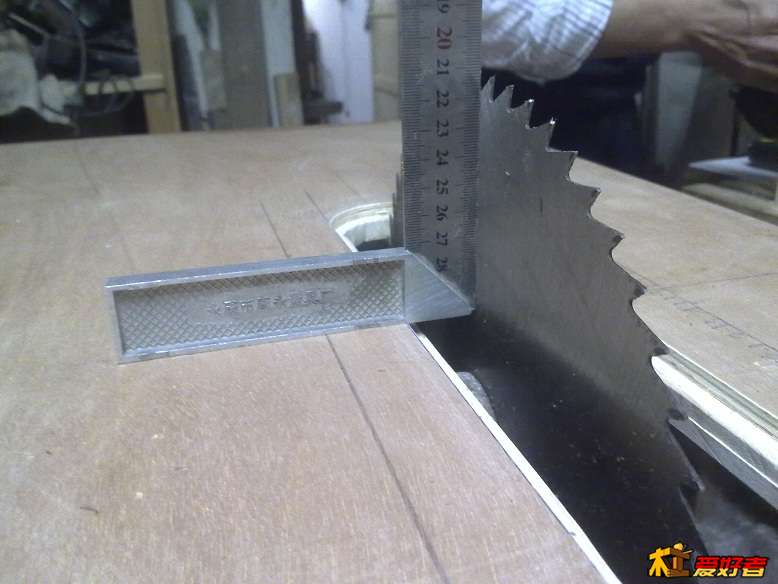

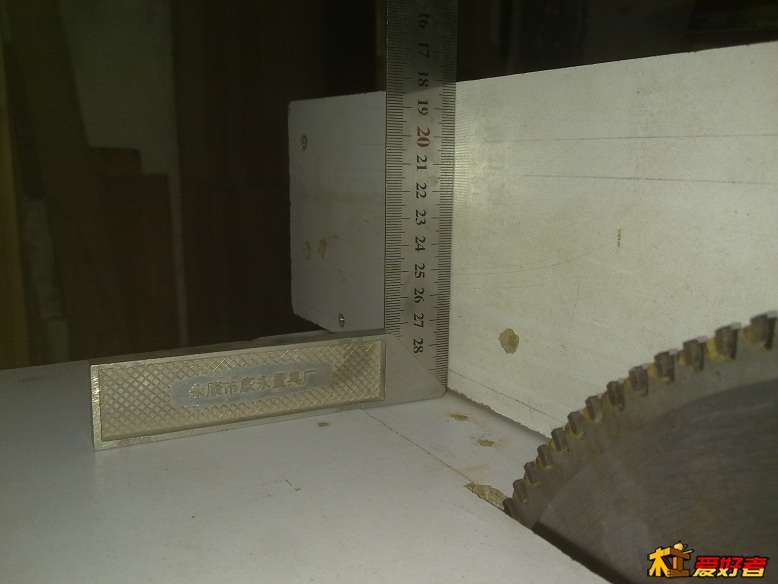

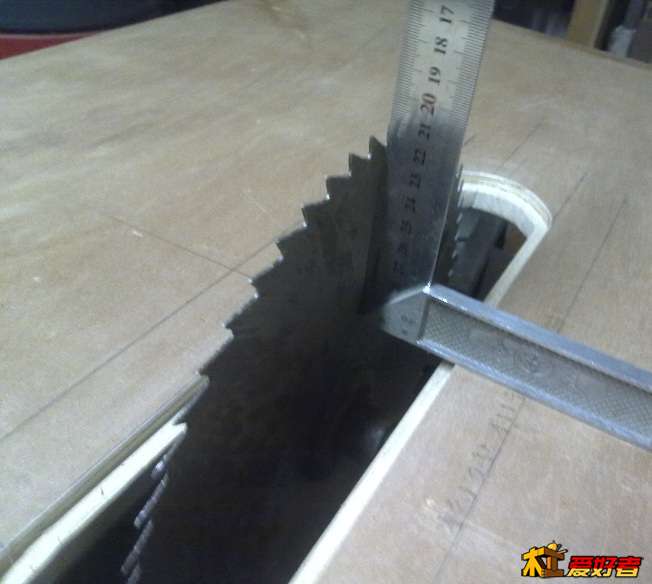

立柱上那个槽开那么长本来是想在加强筋下面上个横撑支撑台面并找锯片垂直的，结果台面往架子上一放，锯片直接就是垂直的，一丝不差，早知道不开那么长了，横撑也省了，台面挺坚固的。
9 ?* f! a: ^/ n9 \- K
另一面也量一下。同样是垂直的。本来以为调试垂直会很耗时间的，真是意外。
$ ?" g/ k( {  J3 x

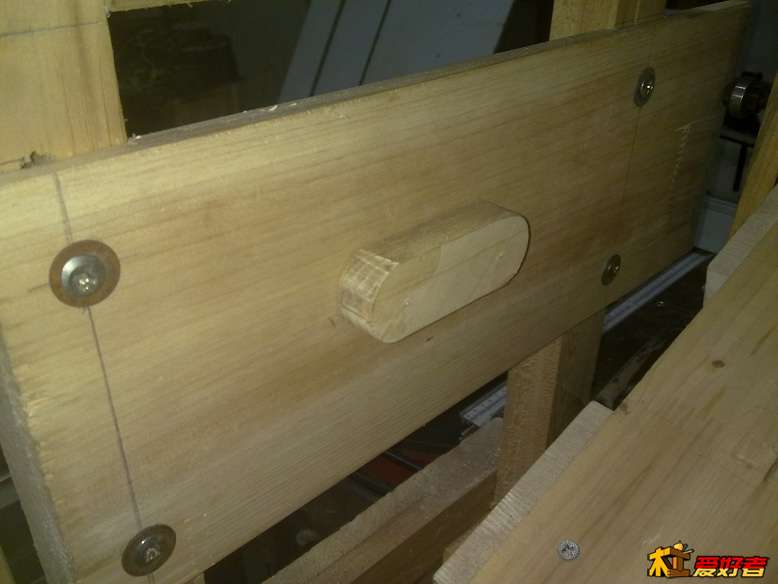

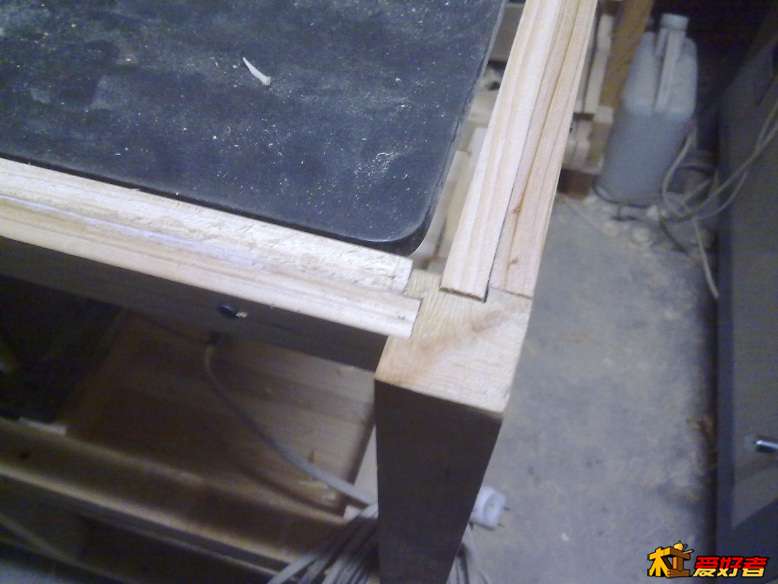

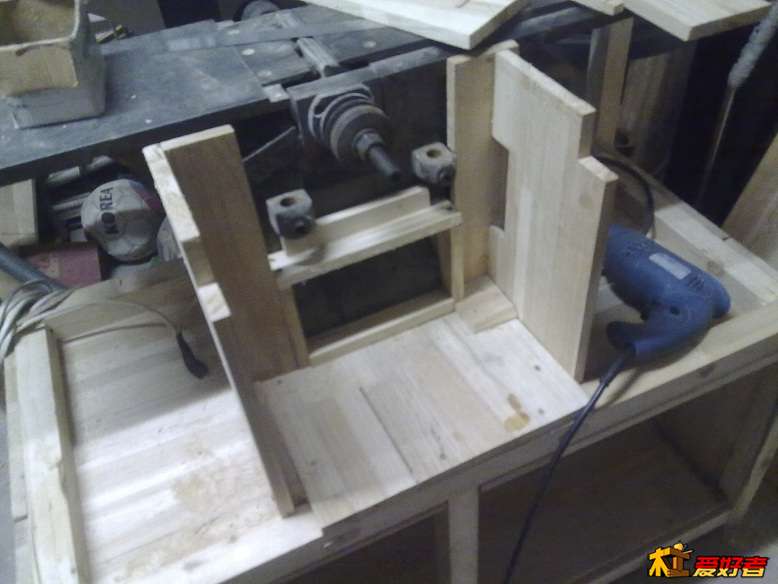

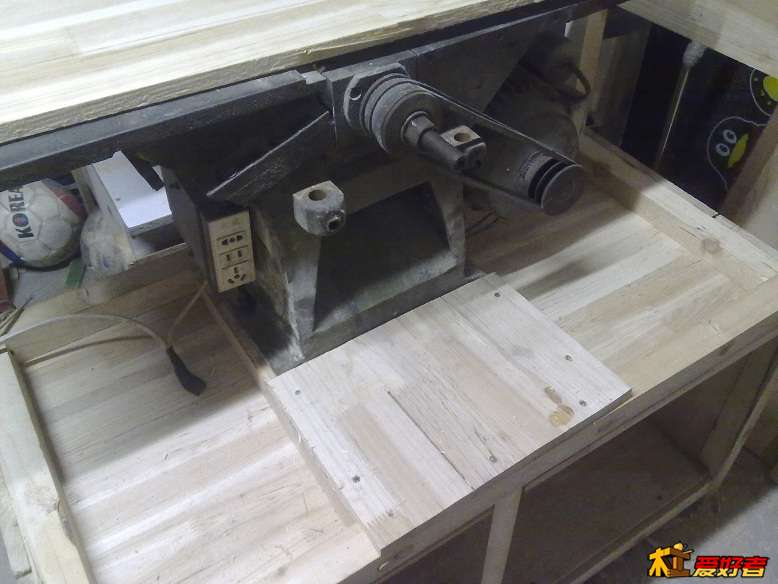

8 _7 q( s* u9 }* L2 C接下来是对这地方动手了，先加个板把中间那个槽盖上。

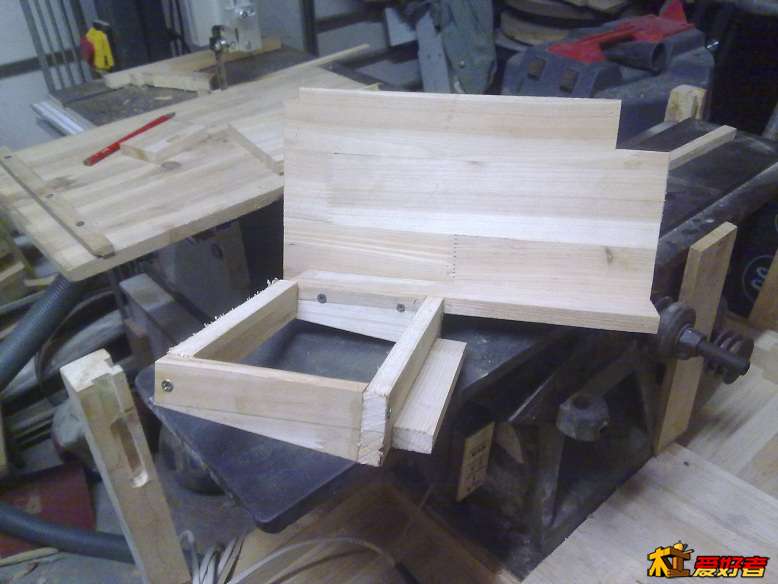

, ~1 \6 T9 w; h, _6 e做这个可是费事了，比划一块截一块，不断地试，这是半边的成品。
& H  h; d3 b* z' B7 O" Z5 h
2 t4 R! x; |9 n: V4 q+ ^看，就是这样的，是除尘设备的一部分。今天就到这里了，希望明天能大体完工，长假就要结束了。
5 k- A1 t; A! [$ k

+ |9 B) E0 V: r

lianfeng

不错，我挺你

精艺

lianfeng 发表于 2014-10-6 23:46
( j4 I4 n, q* x7 H3 J5 R% R不错，我挺你

6 ?( P# ^* L( x7 y4 i谢谢啦！欢迎指教。
