角磨调速器制作

w31415926 · 发表于 2009-3-3 22:06:51

刚发现了个问题，想测量一下旋钮在不同位置的电压，好给调速定几个档，但旋钮从关闭到最大，用万用表测量电压竟然是220V到230V之间，并没有变压多大的变化，接上角磨机，却又确实能对角磨机进行从低到高的调速，大家谁知道这是什么原因么？

另外我直接用万用表测量插线板的电压是231V

w31415926 · 发表于 2009-3-4 17:42:19

难道就没有人跟我一样的情况么？

yangho28 · 发表于 2009-3-4 22:26:18

挺好！顶！！

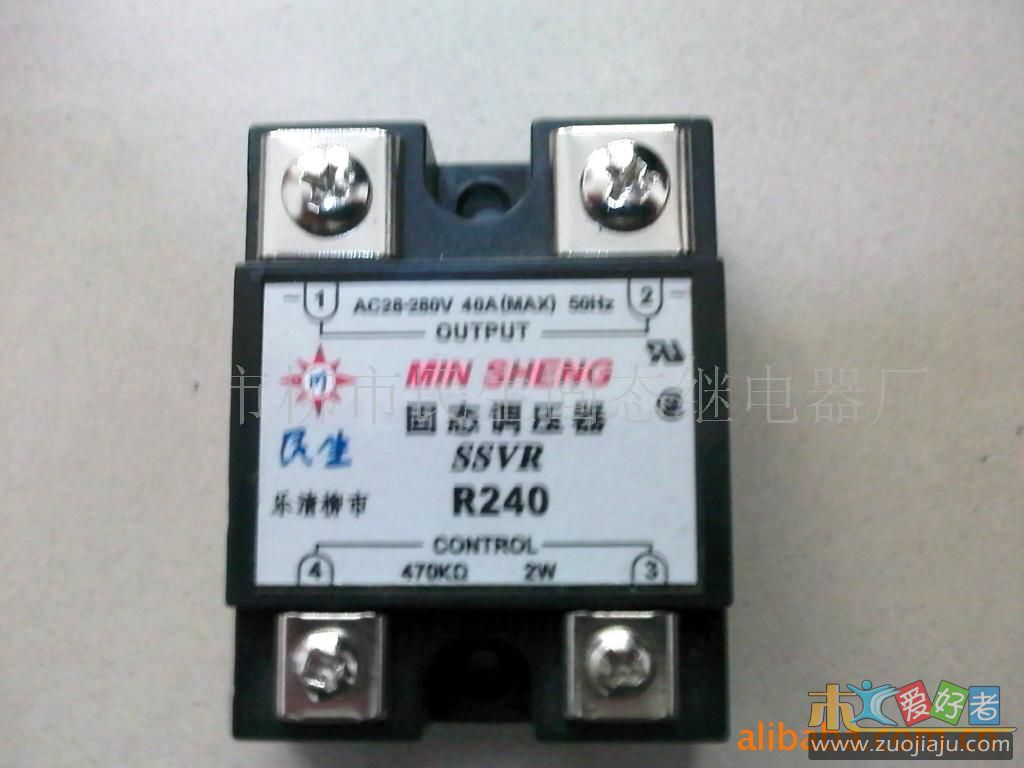

apple1999 · 发表于 2009-3-4 22:36:06

w31415926 · 发表于 2009-3-4 22:50:30

apple1999 ，你这个只能是固定调三种输出的吧？没有旋钮，所以每种输出都稳定

buildmine · 发表于 2009-3-4 23:10:41

APPLE1999的这种需要再接一个电位器，----电位器就是那个旋钮吧。
不知道原理是否完全一样，上面写了什么能用，什么不能用，可是咱看不懂，呵呵，实在不好意思，希望SUNSCAPE能出来说说，是否能用。呵呵。
电压问题俺就更不懂了，可能是电压恒定，电流变化吧，或者是并联状态，你始终是测量总的电压吧
奶奶的，电是我最怕的东西，本就学的不多，在加上都忘了。

weigen · 发表于 2009-3-5 10:09:54

此装置对有电子恒速的电动工具无用。我用在BOSCH150角磨机上无用，
在MAKITA 修边机上那是相当的好（我买的是1500W大功率调光器）{:1_204:}

手艺一般 · 发表于 2009-3-5 10:42:03

刚发现了个问题，想测量一下旋钮在不同位置的电压，好给调速定几个档，但旋钮从关闭到最大，用万用表测量电压竟然是220V到230V之间，并没有变压多大的变化，接上角磨机，却又确实能对角磨机进行从低到高的调速，大家 ...
, F3 J, j Q7 `- G' r. ~' dw31415926 发表于 2009-3-3 22:06

转帖：
可控硅调速是用改变可控硅导通角的方法来改变电动机端电压的波形，从而改变电动机端电压的有效值，达到调速的目的。
当可控硅导通角α=180°时，电动机端电压波形为正弦波，即全导通状态当可控硅导通角α <180°时，电动机端电压波形如图实线所示，即非全导通状态，
有效值减小；α越小，导通状态越少，则电压有效值越小，所产生的磁场越小，则电机的转速越低。但这时电动机电压和电流波形不连续，波形差，
故电动机的噪音大，甚至有明显的抖动，并带来干扰。
