角磨调速器制作

sunscape · 发表于 2009-3-2 22:14:53

LZ这么快就完成了，可喜可贺！

sunscape · 发表于 2009-3-2 22:16:52

回复锦箔行贴金工艺：

只能用来调速，最好不要做变压器用，因为输出电压最高值没有变。

w31415926 · 发表于 2009-3-2 22:29:58

真正动手了，才发现惊喜很多，特别是那个接线盒，上面高2cm，调速器高3cm，真正是刚刚好，接出来两个插座。

如果单算这个调压器。1000W的调压器6.8元，旋钮0.5元，买电线接线盒11元。总成本不到20元，1500W的可能要加几元，但总成本应该不到25元就可以搞定。另一个不确定的成本就是快递费，看个人实际情况了。

peiminhua · 发表于 2009-3-2 22:52:31

有线路图吗？

buildmine · 发表于 2009-3-2 22:54:06

真棒！
还有个问题，说不能拿他当变压器用，可是我在琢磨我的手机充电器，以前的很大很重，但现在的充电器小而轻，是不是也是这东西了？
SUNSCAPE，知道否，我想像的是充电器首先要变压的。

rayg · 发表于 2009-3-2 23:08:22

顶一顶，要记得上使用报告

buildmine · 发表于 2009-3-2 23:09:37

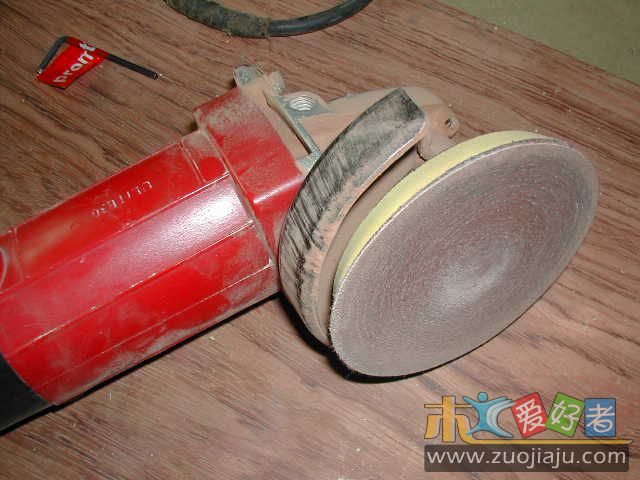

楼主说说，和不调速的比较，用起来什么变化？
高速的时候，产生负压，好像把磨砂片吸在木头上挺平稳的，
速度慢了以后，虽然操作从容了些，但会不会反而不平稳了呢？

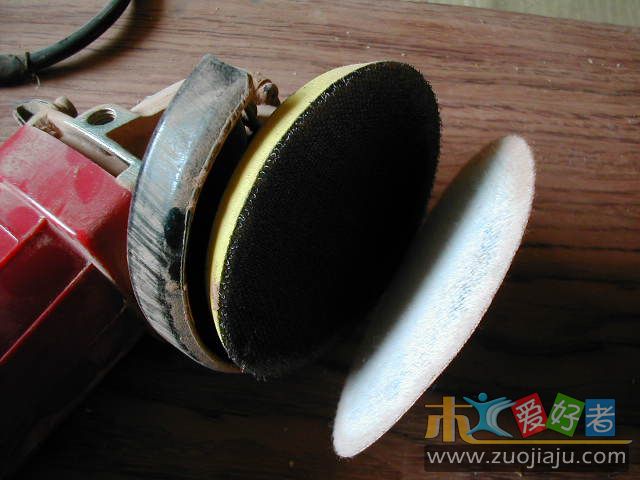

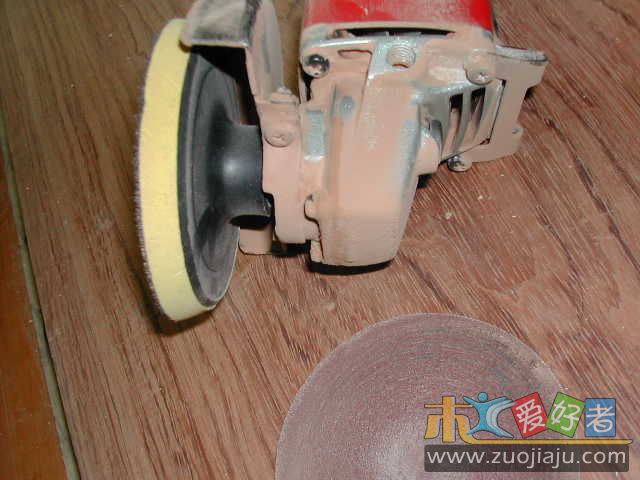

我指的是用下面的磨片，而不是白叶轮样式的磨片。

buildmine · 发表于 2009-3-2 23:15:51

本帖最后由 buildmine 于 2009-3-2 23:20 编辑

娱乐一下，看看啥家具才叫美！

与木有缘 · 发表于 2009-3-3 08:08:31

不错挺实用，不过我这里路太远所以我想在当地买个可控硅和调解扭自己做但是不知道它们之间是怎么连接的，麻烦你在详细发几个图细说下好吗？

w31415926 · 发表于 2009-3-3 08:17:56

buildmine ,我刚装修，你的那个盘是偏心式的，我也有一个，回头转转看。
偏心式的盘圆心两边不一样重，所以高速转起来以后会有吸力。

调为低速以后，主要是让角磨能够做更多事情，一机多用。可以把角磨机装上6mm厚的打磨轮替代砂轮机进行刀具的粗打磨，或者包块布进行慢速抛光，估计都很好.

今天晚上我把我的偏心打磨轮装上看看，不过我估计偏心轮在低转速上不会有吸力，而且晃动会比较厉害。

w31415926 · 发表于 2009-3-3 08:20:47

与木有缘,我也是对电路比较不了解，所以网上找了半天买了现成的，你可以去转转买个电扇的调速器，然后打开看里面如果是那种三脚的可控硅，就单买一片BTA16的可控硅片，用电烙铁把电扇的调速器里的可控硅换下来就行了。

可控硅的样子帖子里有

与木有缘 · 发表于 2009-3-3 08:30:07

谢谢你这么快指导，很感激我会试试的。

caobin_ · 发表于 2009-3-3 08:30:25

apple1999 · 发表于 2009-3-3 11:18:12

如果成本25元的话，不如用固态调压模块，20A的价格也有20元左右的。
优点是有阻容吸收网络，输入输出内部是隔离的。原理和这个是一样的，
作为模块做工和可靠性应该更好。
转贴一点说明文字：
================================================
固态调压器是由可控硅开关电路及阻容移相电路，消除滞后电路，过压吸收电路以
模块的形式，采用阻燃工程塑料外壳，环氧树脂灌封，自升螺丝压接式接线，具有
结构图强度高，耐冲击，抗震动性强，结构新颖，配有安全保护盖，使安装检查方
便快捷安全可靠，使用时仅需外配一只电位器即可，实现交流电功率调节，在许多
应用场合中可以代替笨重接触式调压器。
典型应用：
1、工业设备温度控制
2、白炽灯调光
3、阻性加热元件
4、传送带速度控制
5、小型交流串激电机调速
6、以及其他自动功率调节场合
不适合的场合：
1、交流电动机控制
2、三相电动机控制
3、需要完整正弦波输入的应用
4、需要过零输出的应用
5、不能承受由调相波形英气射频干扰的场合容性负载以及整流电路

w31415926 · 发表于 2009-3-3 21:00:50

apple1999,我现在买的好象就是固态调压模块，首贴里有连接，你看一下
