开关电源与电动工具搭配研究------终结篇

嘟嘟泡 · 发表于 2015-4-15 16:44:26

顶楼主学习了。

angerb · 发表于 2015-4-16 08:08:53

好方法

小雨下大了 · 发表于 2015-4-16 10:25:46

被挖出来了，看来还是有人研究PC的开关电源

珠海樵夫 · 发表于 2015-4-18 07:51:03

不错的知识，正好家中有2个汽车直流电机，这样可以用来改造成某种电动工具了。

维恩 · 发表于 2015-4-21 00:45:47

串联电抗还有个问题，负载断开瞬间，可能过压，建议加肖特基快恢复管

普通会员 · 发表于 2015-5-7 09:33:56

终于找到这个帖子了，正要参考改装一个电源，感谢楼主

futer · 发表于 2015-6-15 00:17:04

不错，学习了支持楼主技术贴

isislove · 发表于 2015-6-15 00:19:17

好贴子，解决了我的电池老是不够用的麻烦。

欠你的幸福 · 发表于 2015-6-16 06:22:27

正在为这个事情在伤脑筋了，问问楼主你用来带汽车风扇的那个电抗是多大的线绕了多少圈？

leon336699 · 发表于 2016-4-26 14:48:10

suifeng1130 发表于 2014-9-21 14:17
9 \9 F4 C9 O% {1 _$ `根据楼主教程，自己制作了一个电抗，用的0.5平方的多股铜线30多匝，变压器太小，用粗线也就是能绕二十圈的 ...

电压低了启动不起来，除非电源可以微调到18v，不能低于18v

自乐 · 发表于 2016-4-26 15:16:24

学习了学习了

dick_c · 发表于 2016-4-26 16:03:06

这个帖子较早，今天才看到。对于用电抗器来限制启动电流应当是很有效的，但缺点是体积重量大，成本高。我用功率型负温度系数热敏电阻（NTC）试过，也很有效。我的情况与楼主略有不同，我是为了解决买的锂电池保护板启动电流不足采取的措施，原保护板最大工作电流8安培，但最大启动电流只到10安培，电钻无法启动。给保护板输出与电池盒触片间接了一个型号1.3D13的NTC热敏电阻，这个电阻冷态阻值1.3欧姆，热态0.062欧姆，最大电流7安培，启动问题就解决了，功率损失也不大。但确实有楼主前边提到的热惯性问题，即：使用中停机立即再启动不行，大约要过半分钟后才行。想了个解决办法：用铝片做了一个套，套在NTC外边，里边灌点硅脂导热，这样，停机后10秒钟启动可以，基本解决了保护板启动电流不足的问题。NTC体积很小，容易放进电池盒里，电抗器就放不进去了。另外，发现规格小一点的NTC恢复时间较短，可以采取小规格的NTC并联使用，再启动性能应该更好一点。

dick_c · 发表于 2016-4-26 16:25:27

本帖最后由 dick_c 于 2016-4-26 17:10 编辑

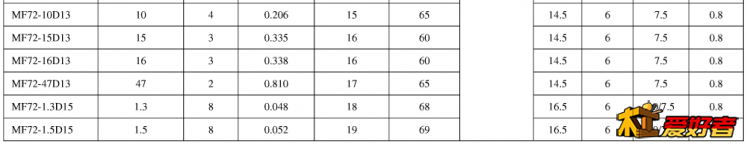

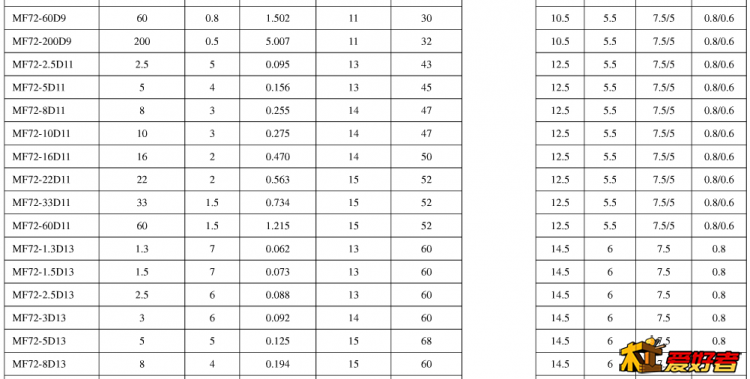

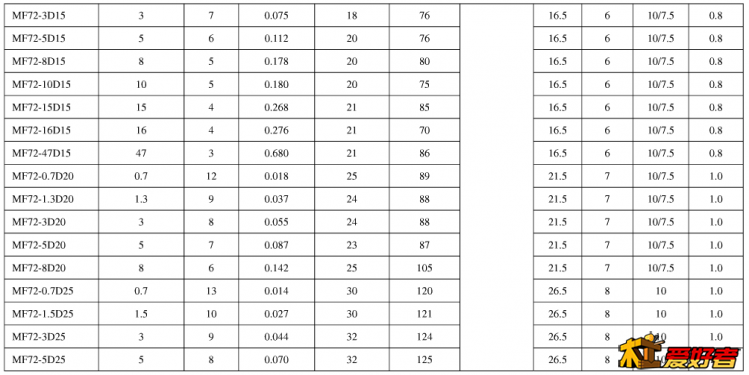

这是我搜集的功率型热敏电阻（NTC）的参数表，供参考。可以看出，1.3D13的热恢复时间60秒，5D9的热恢复时间34秒，短了将近一半。用2-3个5D9并联代替一个1.3D13应该是可以的，再启动性能会好很多。

dick_c · 发表于 2016-4-27 07:02:01

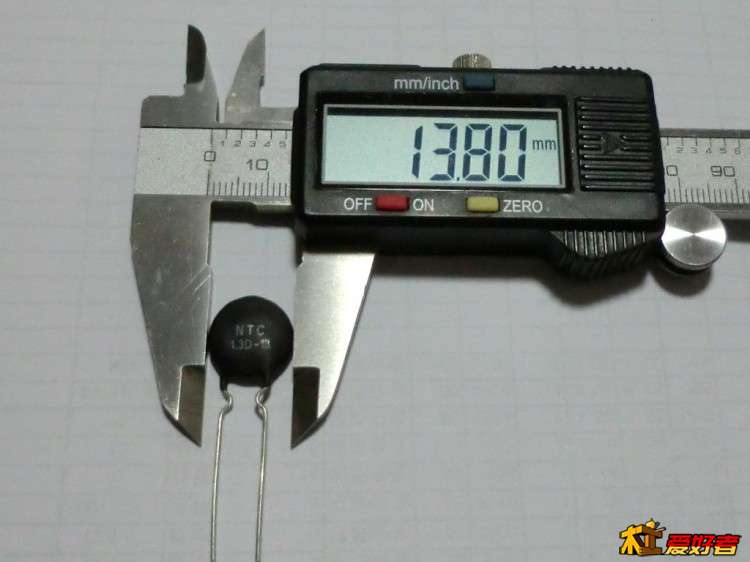

NTC 1.3D-13
NTC 1.3-13.jpg

dick_c · 发表于 2016-4-27 07:04:45

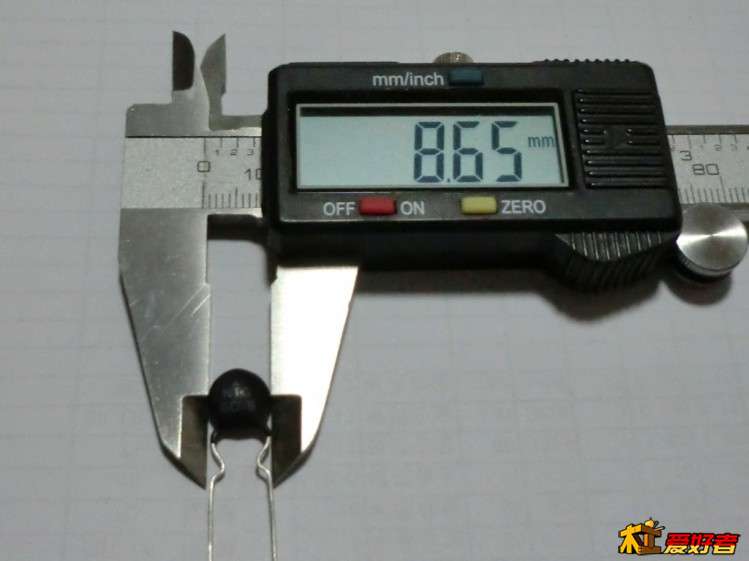

NTC 5D-9
