开关电源与电动工具搭配研究------终结篇

lkfeng

谢谢楼主分享.

JohnnyWei

只要把开关电源电压反馈接到副电源的5V输出就不怕保护了，但是没保护容易烧管

luckyforest

不同电压电流的电源串联或并联不太好吧

cnpopo

" o. G8 B! b6 e3 p& _4 U

不蒙人 发表于 2014-8-20 20:05
  {$ S7 N4 R/ p; c2 h- n求教楼主大神，我用电脑电源黄黑线接汽车12V风扇，直接启动触动保护，每次必须等电源启动几分钟后再接线才可 ...

2 b4 F& m: H% a* {- y9 ?" ^3 z6 l手头也有一只，试了一下，电抗法可行。

cnpopo

luckyforest 发表于 2014-8-20 20:25
4 w6 k  {2 s/ q) }. Z' n. S不同电压电流的电源串联或并联不太好吧

& D- H4 r1 f5 A; s
3 J! L7 |  _1 O. _4 E3 Q# X4 W8 t0 D电压相同的可以并联，最好是同型号或参数相同或基本相同的，并联后电流是2电源电流之和。
) g) f; f% L5 M" |( w5 [) I+ c1 L
3 l- C) r1 ~  s9 ^串联对电压要求无所谓，但外壳别连着就行，串联后电流输出能力与2个电源中电流小的那个输出能力相当。
  n- t/ I8 k- N- L6 g0 I5 @- t
# ]0 Y- `6 T& ^. M串联、并联都是无奈之举呀，纯粹搞着玩玩。
' Y* V# G0 t; K  g7 ^# \6 [" |' X

学做木人

深入浅出，楼主真是个有心人，谢谢了。

万象之光

玩电路的都是高手
1 n3 a$ L0 k& y! x2 r4 F- S
来自:Android客户端
/ H, q& h# \, I/ T, }) }) ?! p1 t

罗非

这个我还真玩不了

神奇的机械

不同电压的电源也可以串联吗
# p3 s1 J" Z. p! H! ~; F7 O

西红柿市长

这样的探索是可行的，但与直流电动工具设计的初衷背道而驰。楼主的DIY 精神可嘉，在没有适合的规格和容量供电电池下不失为试验洋二工具能否运转的首选！

cnpopo

神奇的机械 发表于 2014-8-20 21:42
不同电压的电源也可以串联吗

1 A; h0 M" }" ~: ~6 g
可以的，肯定的。
3 w( l* m8 y8 e  v, d5 G+ e& F

( n  c1 L( S" `- `0 {+ O' v$ t  t2 ^

cnpopo

不蒙人 发表于 2014-8-20 20:05
求教楼主大神，我用电脑电源黄黑线接汽车12V风扇，直接启动触动保护，每次必须等电源启动几分钟后再接线才可 ...

9 @7 T* B4 m1 r% w7 J) q3 I

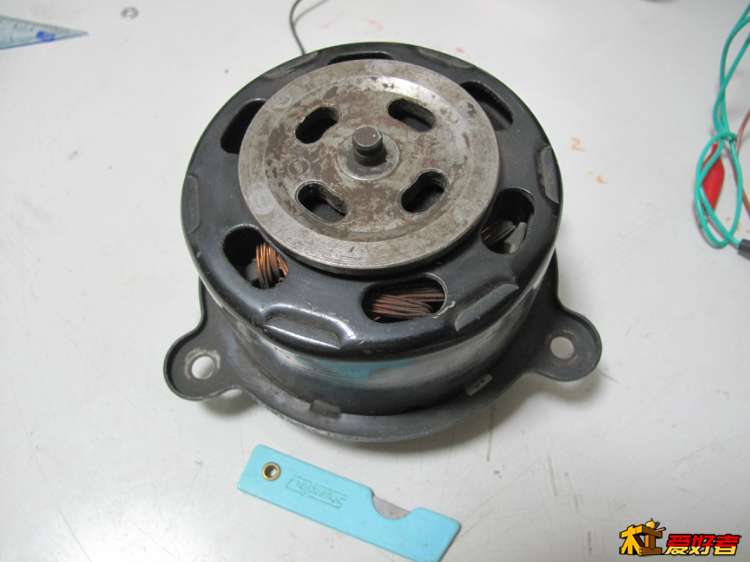

刚才回另一住处把汽车风扇电机拿回来试了,和你的情况一样,一接通就保护.

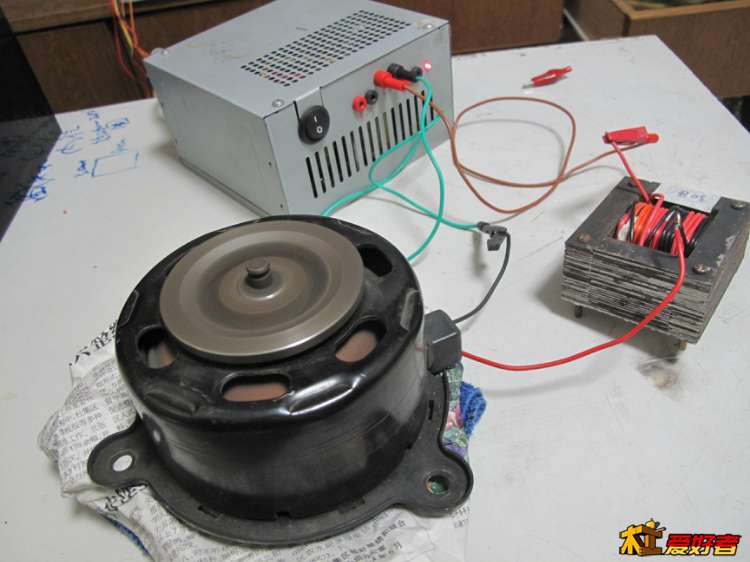

串进自制的电抗,情况大变,再也不保护了.你可以试试.
8 H3 a8 e; g6 R1 G# l

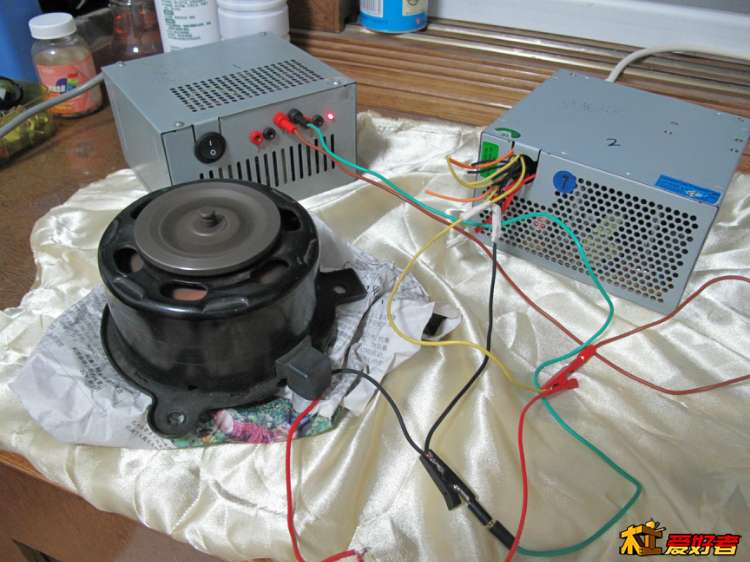

这是电源并联使用情况,电流加倍,不用电抗器可直接驱动电机:

cnpopo

西红柿市长 发表于 2014-8-20 23:32
这样的探索是可行的，但与直流电动工具设计的初衷背道而驰。楼主的DIY 精神可嘉，在没有适合的规格和容量供 ...

$ _3 p& h' b4 E1 t

是啊,不但可以带洋二,还可以带土二.
& R% m+ N0 Z1 g/ N, \7 M8 O  R打算用这个汽车风扇电机改个砂盘机,电脑电源就排上用场了,也有电瓶就是太不方便.

& n  w" A5 L) {6 X, S* `

haomai11

楼主的电机还真不少啊

航行

cnpopo 发表于 2014-8-20 18:32
; E5 `' F& t- l- C& G" l本楼介绍：如何解除电源保护
+ U  b7 Y- L! _) o! w方法：电抗法（在开关电源和电动工具串接一电抗器）
* R; B  p$ z  v( k基本原理：利用电抗对突 ...

NTC也行吧？
