洋二工具好搭档--自制的大功率可调压直流电源

hw1999 · 发表于 2014-7-30 21:36:33

那个镜头不错。。。。

阳光13 · 发表于 2014-7-30 21:47:46

楼主，电锯工作时你D的电源的电压下降的厉害吗？我也做了一个直流电源，用的是54V的线性电源，整流用的整流桥方桥 GBPC3510 ，滤波用的80V10000的电容。整流后电压近80V,但是一加上负载电压降得很厉害

wuxiguyh · 发表于 2014-7-30 22:01:45

应该做个无极调压的，用途更广

cnpopo · 发表于 2014-7-30 22:27:43

阳光13 发表于 2014-7-30 21:47 " d G: V4 {& _/ g& K
楼主，电锯工作时你D的电源的电压下降的厉害吗？我也做了一个直流电源，用的是54V的线性电源，整流用的整流 ...

因无稳压措施，用电容滤波去带动大功率负荷有压降是正常的，压降大小与变压器容量和负载大小都有关。负载越大压降越大，但一般不会低于整流端出来的电压，电动工具对电压要求不太精确，有点压降问题不大。
还有，我在留抽头之前已经考虑过压降的问题，并做过试验，每个抽头留出一定的电压余量，这样在使用工具时，压降之后基本就等于工具所需电压了，只是启动瞬间的电压高于正常工作时的电压。这样也有好处，启动瞬间有力。

阳光13 · 发表于 2014-7-30 22:38:11

cnpopo 发表于 2014-7-30 22:27
p( b6 @# w, v n9 ]# n( F! v+ {因无稳压措施，用电容滤波去带动大功率负荷有压降是正常的，压降大小与变压器容量和负载大小都有关。负载 ...

感谢回复。

penn33 · 发表于 2014-7-30 23:46:41

知识就是力量！

ximid12 · 发表于 2014-7-31 08:58:24

这东西市场价应该在3000以上吧

/db北方的狼 · 发表于 2014-7-31 09:04:48

最好加个扇热风扇或者在初级串个温度保险

platch · 发表于 2014-7-31 09:44:38

牛人啊。

亦染萱 · 发表于 2014-7-31 10:05:19

不得不留言，废物利用

电动工具电池 · 发表于 2014-7-31 10:16:40

这个创意很不错，但是有弊端，带无级变速的电动工具开关都有保护电路，一旦电压过高，电流差大，或者正负极接反了开关都会烧掉

纪海全 · 发表于 2014-7-31 11:02:34

用这个变压器最重要的是要注意安全，看变压器的尺寸，环形变压器直径大约是16公分，原变压器设计很可能是自耦变压器。假如是自耦变压器，输出与输入不是物理隔离，那么经过简单整流滤波后的直流输出，很可能与220v是相通的，一方面要确定地线的端子，另一方面直流带点的话，一定要小心触电危险。

lc320 · 发表于 2014-7-31 12:20:40

太牛了，我就是想问问散热的问题…………
记得以前有木友说过，好的木工，先要是好的金工（做车的）
现在应该说，好的木工，先要是好的电工了！！！

妖刀记 · 发表于 2014-7-31 16:13:42

这东西我构思好久也没敢做，原因是太多问题没解决
1、即便不考虑220V的稳定性，单就电解滤波的峰谷差就够喝一壶
2、输出线多长，但只要不是极短，那线都要很粗，跟着上去的是线缆的硬度
3、插口不统一，即使是同一品牌的系列产品也不保证插口通用，若是改了，就等于永久放弃使用电池
4、只记得是电压换挡问题，细节忘了
第一个我想到了电感滤波可解决，但后两个问题几乎无解

cnpopo · 发表于 2014-7-31 16:57:17

直流电机没那么娇气的，其工作电压范围还是比较宽的，只要比额定电压悬殊不大，还是安全的，只是对转速有影响。

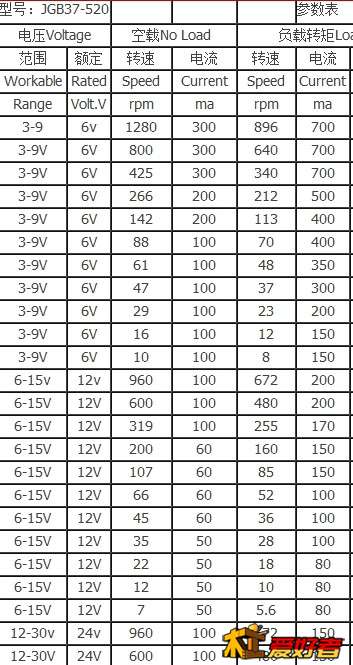

以一种电机为例：6V电机的范围是3-9V,12V的是6-15V,24V的是12-30V，实际上输出电压不会有这么大的电压波动的。
