洋二工具好搭档--自制的大功率可调压直流电源

cnpopo

网上淘了几件洋二直流电动工具，其中有卜派直流18V电圆锯一个（图便宜没配电池），和百得曲线锯2把。

有的没电池，有的电池不经用，于是动手做了一个带档位调压的大功率直流电源，来伺候这些有电源问题的洋二直流工具。

有了这个电源，即使今后再购洋二直流工具，也不用再考虑电源的问题了。

参数简介：功率1KW，6档电压可调，适用于6-24V所有直流电动工具，预留变压器原40V交流抽头可扩展它用。

先来几张照片展示一下。

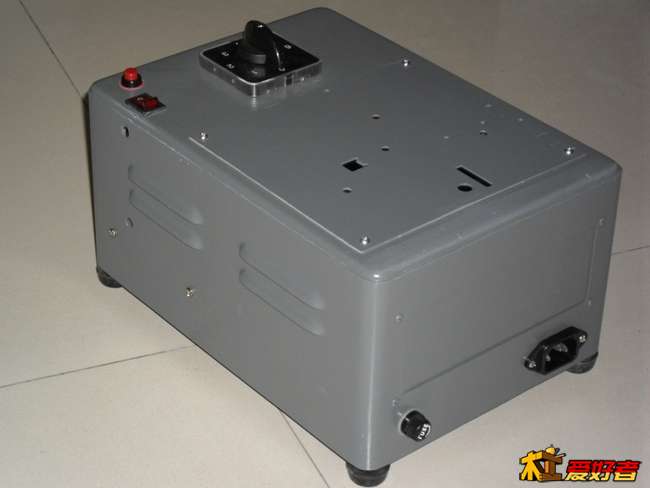

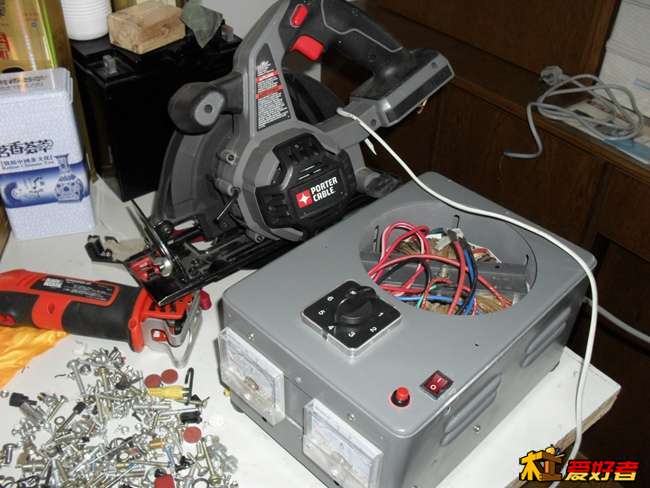

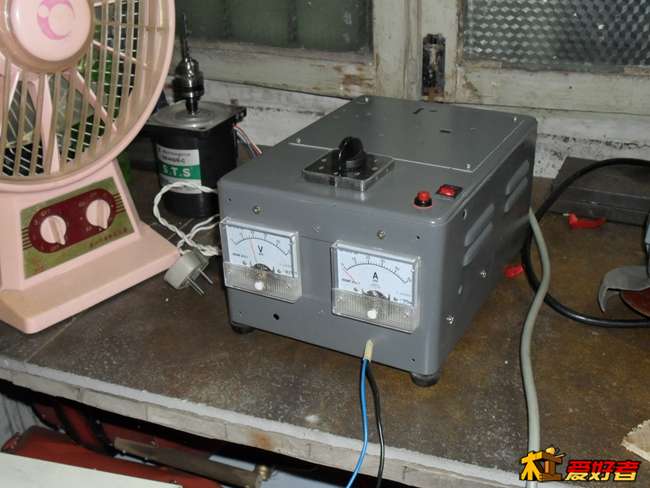

全家福，黄金搭档：

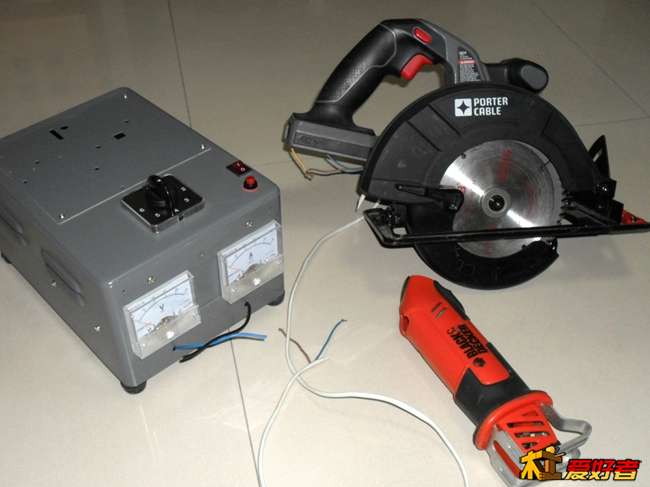

有了它，再也不用担心洋二没电池了：
（输出端还没找到合适的输出接口，以后再追加。）

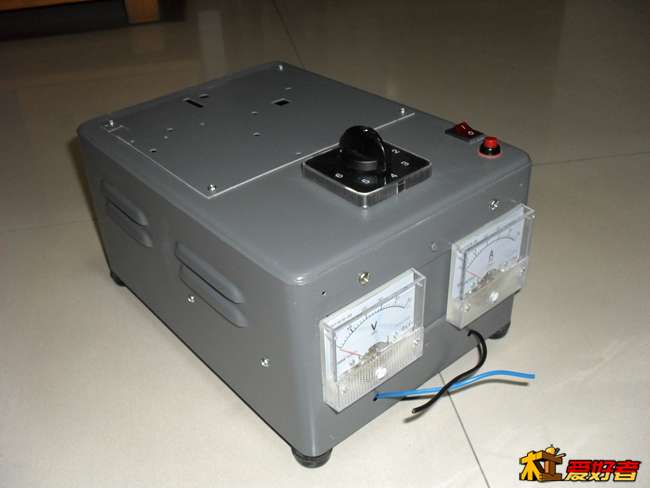

屁股也要晒一晒：

cnpopo

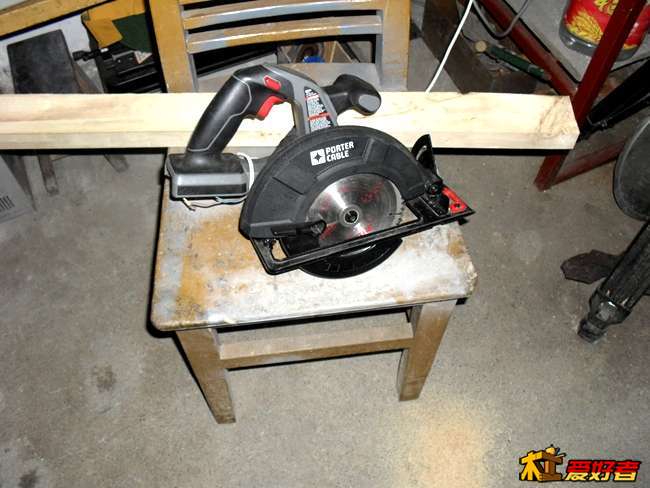

初试牛刀，卜派电圆锯锯了几段杨树的木料料，很是轻松，又试了一下的百得曲线锯，也是非常给力。
断断续续搞了几个月，终于大告成功。

这个卜派锯噪音很低，没有刺耳的感觉，锯木料的时候也是如此，很是满意。

cnpopo

·

所用的主要材料：

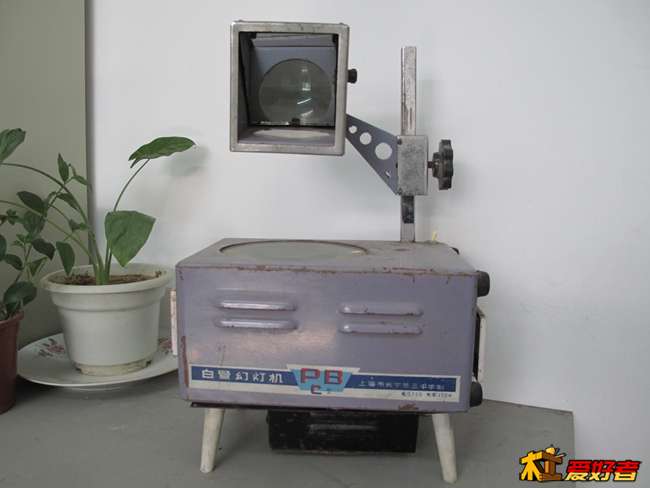

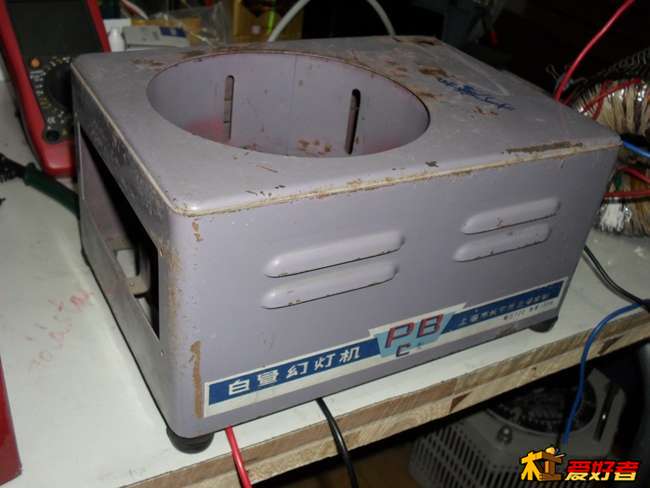

1、单位储藏室清仓的老式投影仪，准备当垃圾扔的，幸好被发现捡来。
功能还是完好的，到手大概4年了：

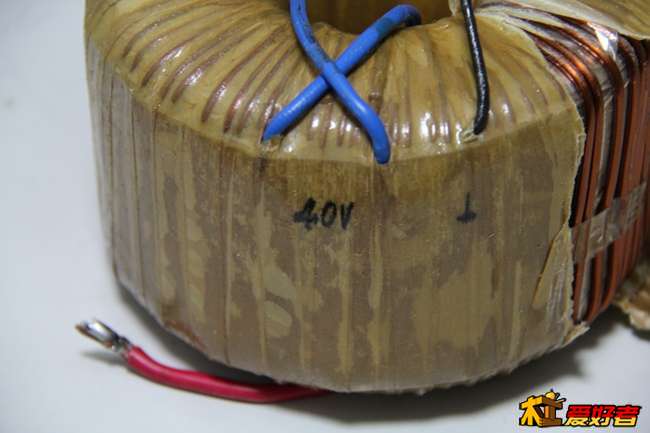

2、别人送的1000W40V变压器，到手也几年了，当电焊机焊接小件使用了一段时间：

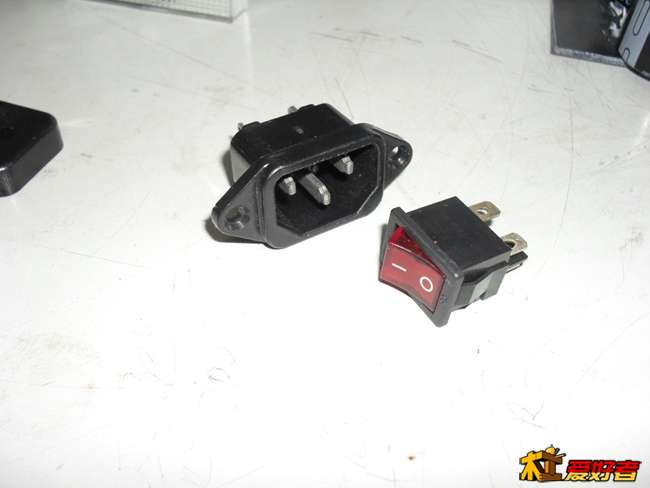

3、插座、开关，拆机所得：

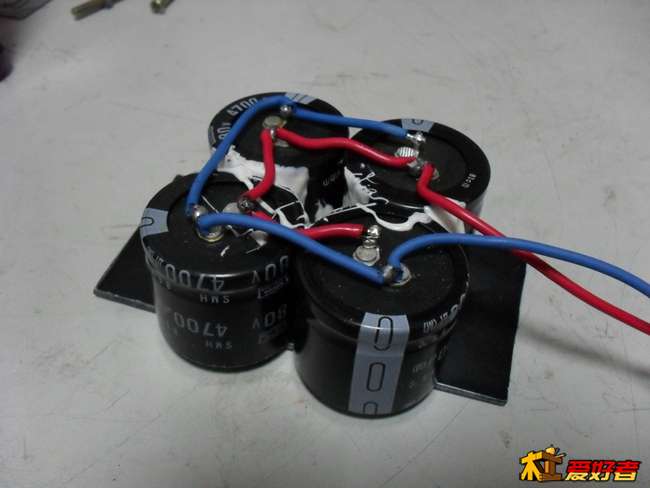

4、电容，平时搜集的：

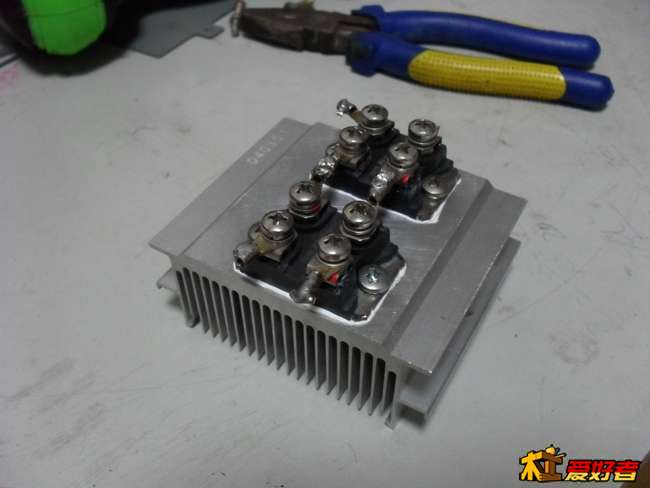

5、整流器和散热板，平时搜集的，散热板是废弃电脑CPU上的：

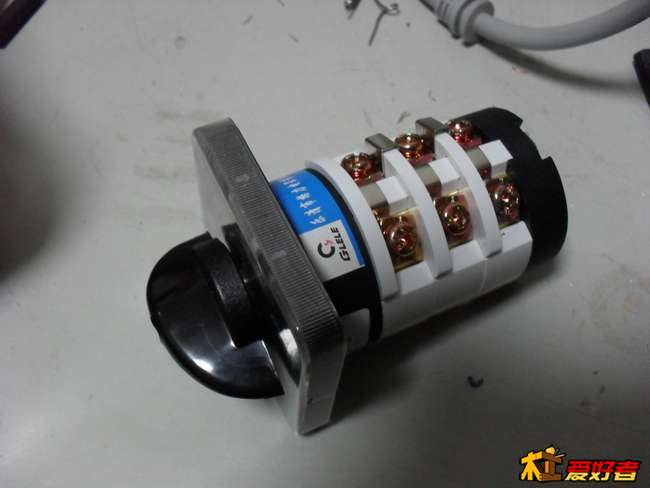

6、档位选择开关，购买，26元：

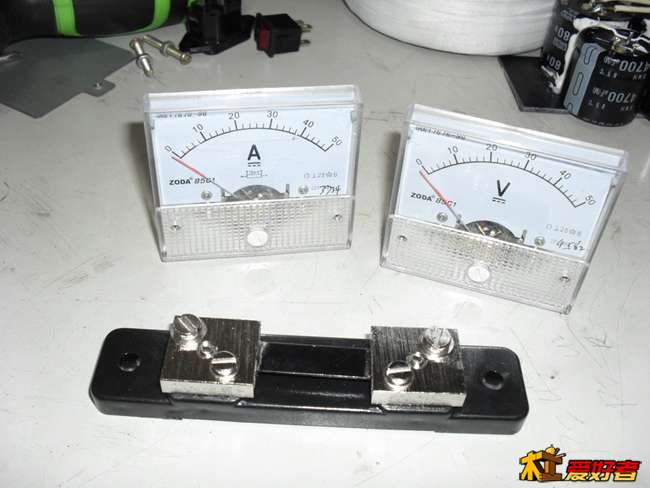

电压表、电流表、分流器，购买，共21元：

cnpopo

·

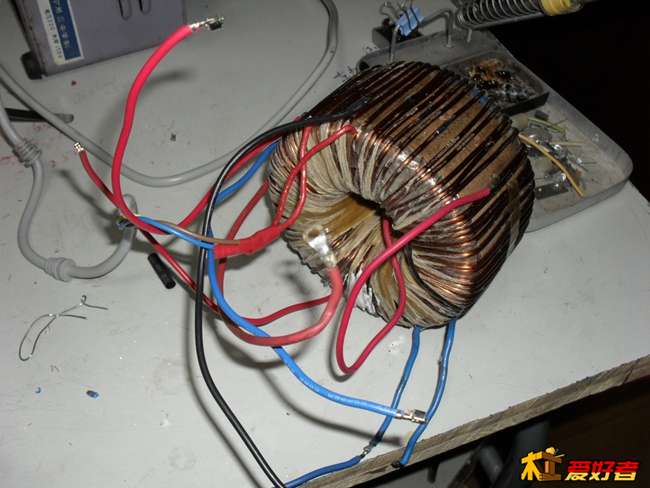

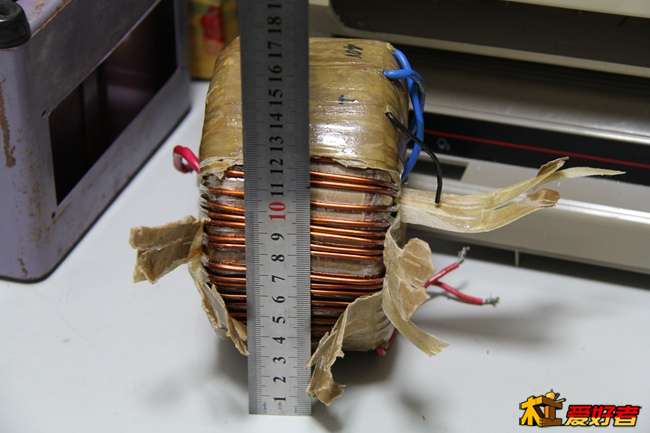

变压器的改造，拆除原绝缘外壳，增加6个抽头，最后做浸漆、绝缘处理。
抽头电压最低7V，最高27V，这个电压左右范围内的电动工具都可使用，
也就是6-24V的直流电动工具都可使用。
同时保留原40V输出，预留以作它用。

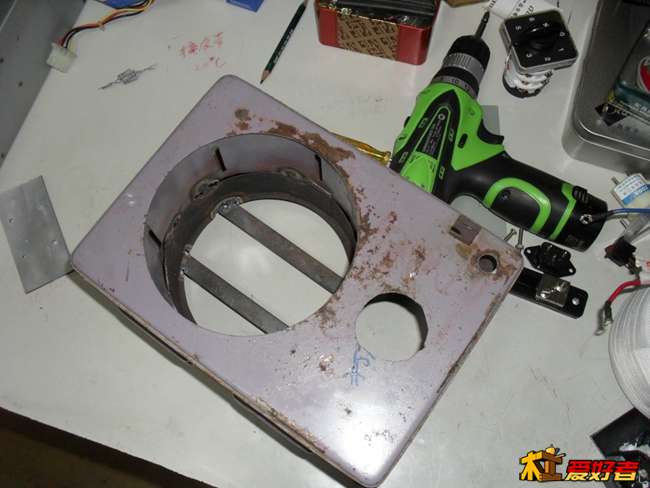

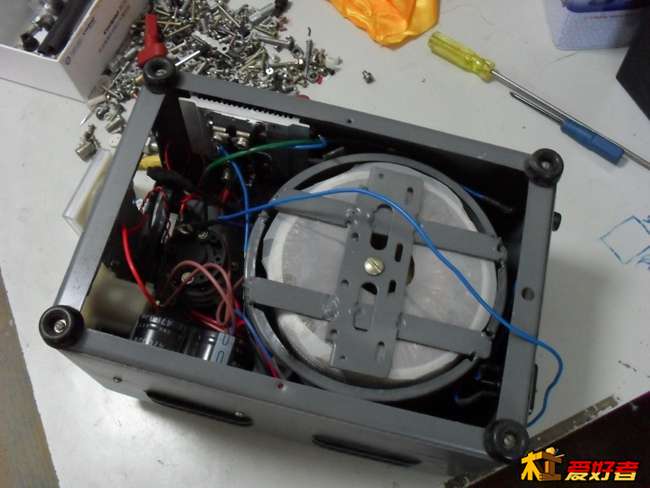

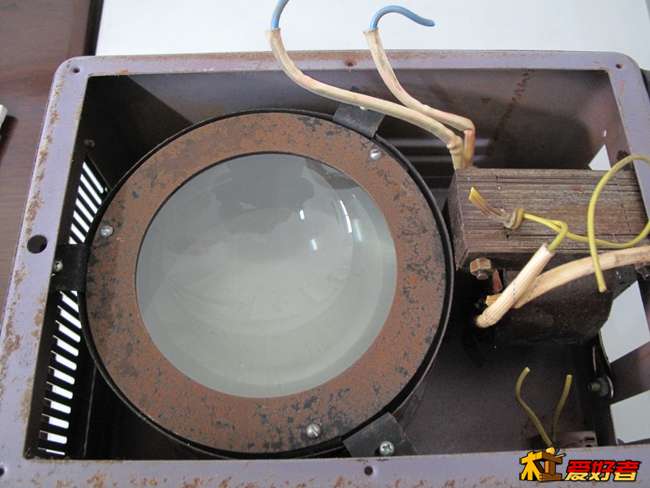

外壳处理，拆除投影仪内所有器件，四个橡胶垫原是在侧面的，现移到底部，
那个放透镜组件的位置，正好可以放下变压器，真是太巧了：



底部焊接2条扁铁，用于支撑变压器，再开洞打眼：

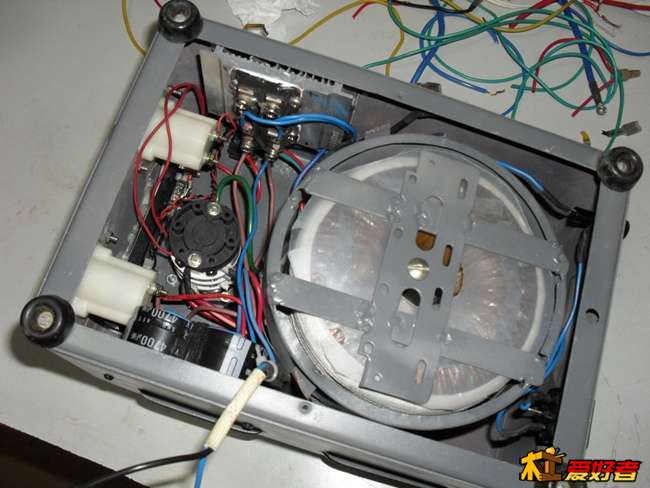

初步的拼装验证，看来还不错：

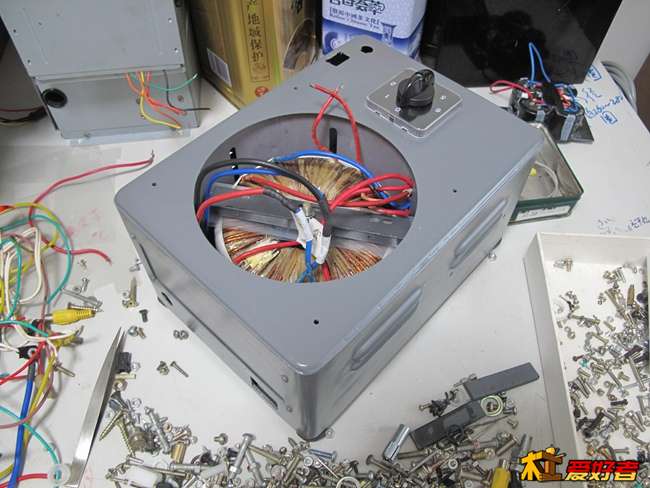

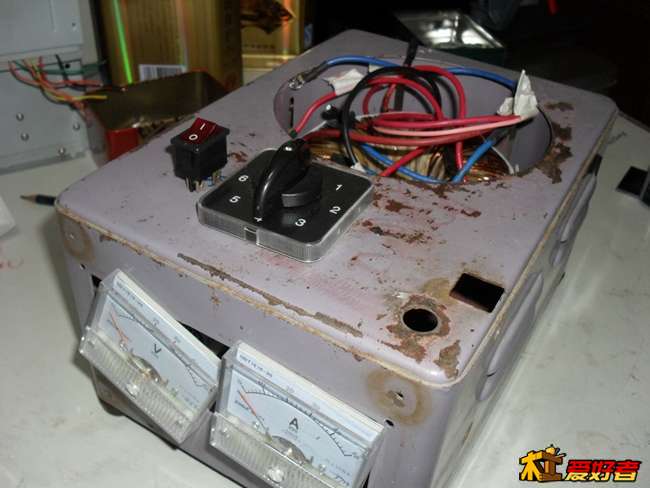

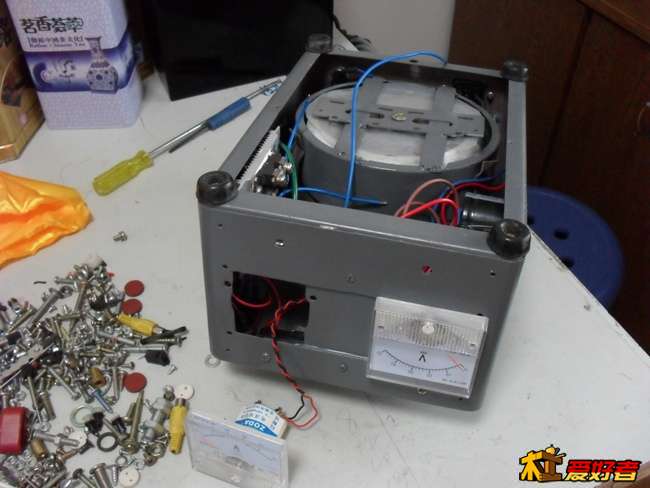

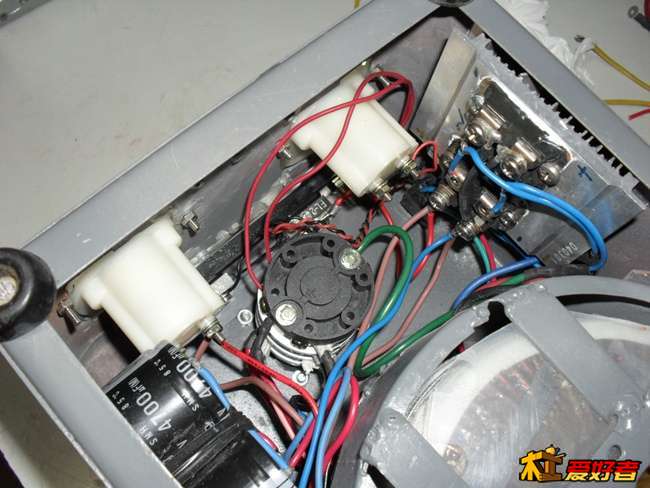

接下来，机壳喷漆、组装，因空间狭小，这是一个很艰苦的过程：

cnpopo

一个废旧投影仪的变身：

laocaihy6198

好作品，，，，，，要顶下，

没有看明白怎么增加中间抽头的，，，，，，，，，，，，，，没有看到焊点

清风无月

工作电流最高有多少A？整流器长时间工作温度怎么样？

入神

楼主我可以夸你很有才吗？

纪氏

废物利用，，做得不错，，

songdevil

楼主回头我家的变压器线圈找到了求你教我怎么做

songdevil

求站短你的QQ给我 加个好

cnpopo

laocaihy6198 发表于 2014-7-30 17:07
好作品，，，，，，要顶下，

没有看明白怎么增加中间抽头的，，，，，，，，，，，，，，没有看到焊点

·

多谢顶贴。

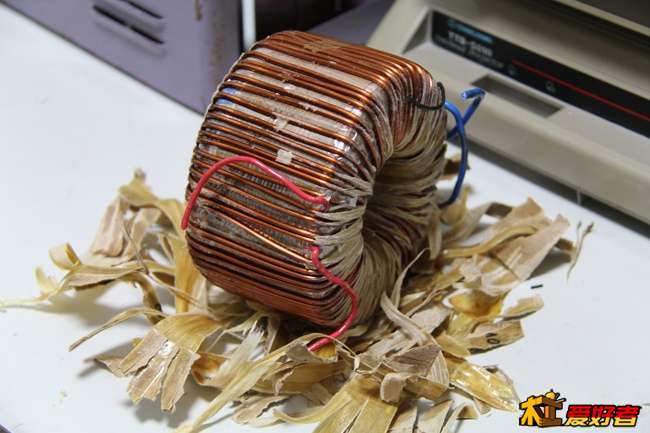

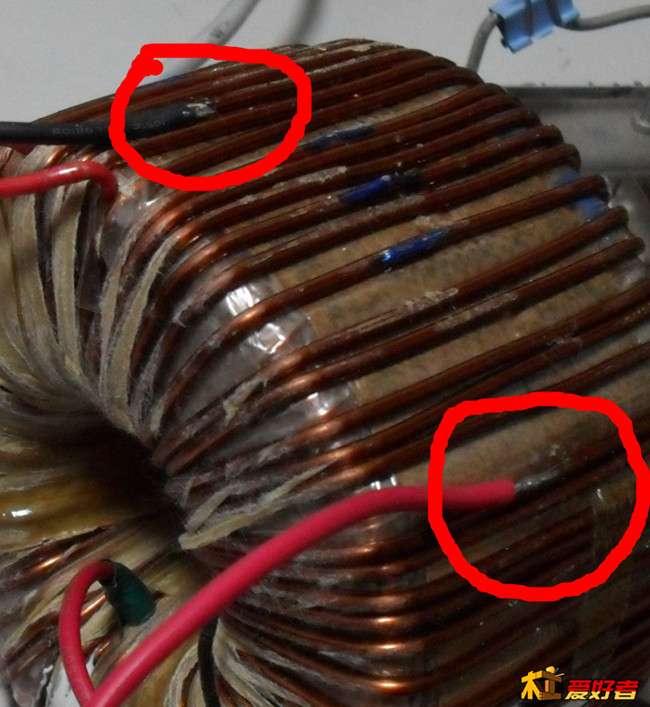

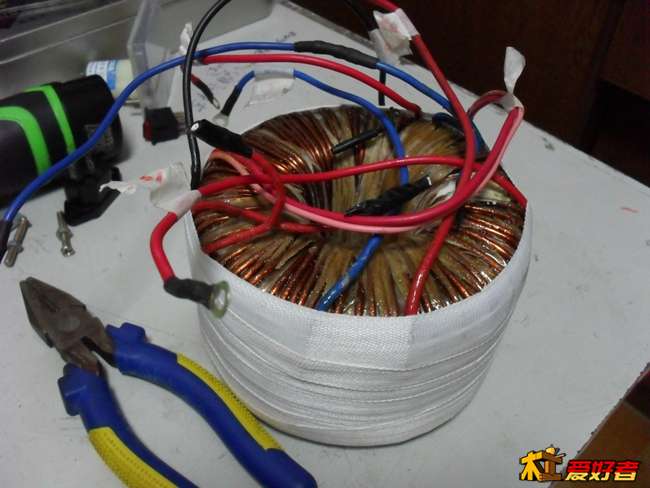

抽头直接焊在次级的漆包线上的，红圈内所示就是：

朷工愛好者

变压器都抽头了，厉害！

多吉天然晶石

木工的终极阶段都是杂家，什么都要会点。要不然不是好木工。。。。。

cnpopo

清风无月 发表于 2014-7-30 17:09
工作电流最高有多少A？整流器长时间工作温度怎么样？

多谢关注和提示 。

温升还真的没注意过，以后注意观察一下。
变压器是1000W的，正常使用的情况下几十安输出应该没问题。内部引线全部是进口设备上拆下的，线芯很粗，质量过硬。
整流管型号BYV54V200 ，100A200V的，足够用了，正常使用时的电流余量很大，而且散热片还可以的，所以就没太考虑温升的问题。
