有没有啥直观观测到的水泵在正常循环？

hypermill · 发表于 2014-7-17 11:48:30

两种方法
1.把下位机上接变频主轴开关信号继电器端子接一个两路常开继电器，一路控制变频器开关信号，一路接冷却泵
2.直接接在变频器上的继电器端子上，设置好变频器参数，主轴启动同步打开继电器从而控制冷却泵开与关

hypermill · 发表于 2014-7-17 11:56:15

如果你要看水管有没有堵塞，买个PLC和一个压力传感器或温度传感器，如果是压力传感器必须放在离水泵出水口越近越好，这才能排出其他因素导致的误报，如果是温度传感器则应该装在主轴上，PLC可以显示其状态。这能很直观反映冷却液有没有正常循环。PLC通过编程当传感器提供的压力信号或温度信号过大时可以和CNC系统联机报警并停机

aodun · 发表于 2014-7-17 12:31:16

hjz197034 发表于 2014-7-15 20:46 3 W3 g& y0 u( R% f& K0 Y- S; G
其实非常简单，你去万能的x宝，搜：浮子流量计，就可以找到你要的东西啦。

哈哈，应该就是你说的这个，我找了好多天不知道该搜什么。浮子流量计，我记住了。

netwp · 发表于 2014-7-17 12:42:15

X宝上找叶轮式水流指示器

aodun · 发表于 2014-7-17 12:47:15

hypermill 发表于 2014-7-17 11:48 # z" ^7 g; _# D+ _) D* h
两种方法
6 m9 R7 y) w# F: i m/ T% d& C7 d1.把下位机上接变频主轴开关信号继电器端子接一个两路常开继电器，一路控制变频器开关信号，一路 ...

有点复杂，但是非常感谢，就是打算能直观看见液体流动就可以。PLC 等全自动的那些还不会弄。

aodun · 发表于 2014-7-17 12:49:29

netwp 发表于 2014-7-17 12:42
' z: `5 m& x3 eX宝上找叶轮式水流指示器

只个股东西很贵啊，最便宜的也要60多，一般都是200多一个。这么贵重不如直接上电子水压控制系统了吧。

BUG · 发表于 2014-7-17 14:57:17

电脑水冷水流计

174801344 · 发表于 2014-7-17 17:12:02

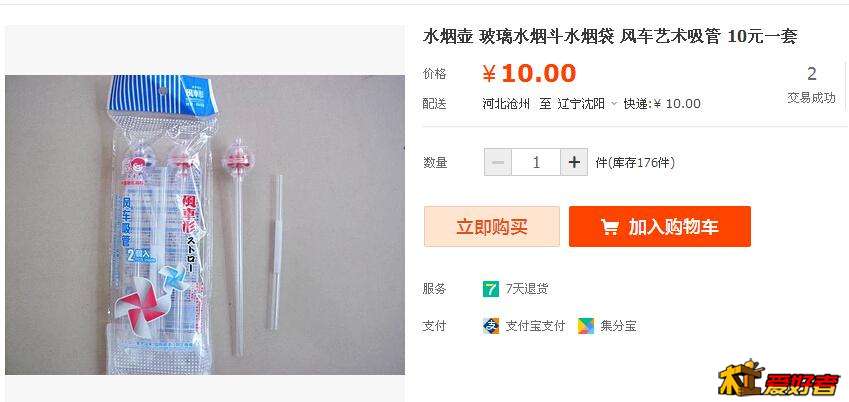

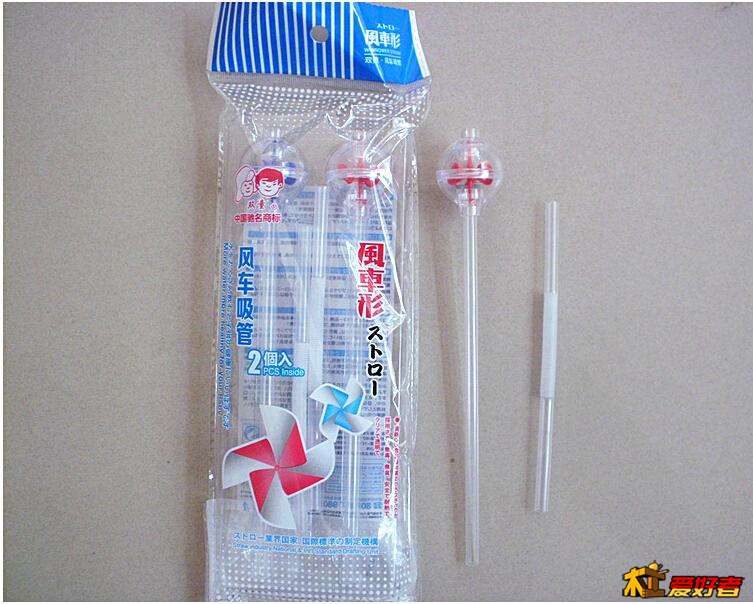

这个风车吸管我看不错，就是不知道管径是否合适～～

tkorn · 发表于 2014-7-19 13:33:09

都出高科技了，，，同意14楼的说法！回水管离开水面，直观！不花钱！

沧桑问 · 发表于 2014-7-19 17:42:18

一情况没有问题的

aodun · 发表于 2014-7-22 12:31:50

总结了一下：
低端省钱的办法就是水泵与电器开关连在一起，开机即水泵工作，回水高于液面，喷溅可以看到水流循环（电脑水冷系统有楼上类似风车吸管的东西卖，30左右一个，挺贵的）。
高端点的即使买个液体压感器（水压传感器）不到100元。

不明觉历丶 · 发表于 2014-7-22 13:03:52

在水箱里滴几滴墨水

aodun · 发表于 2014-7-23 14:14:49

不明觉历丶发表于 2014-7-22 13:03 9 s+ ]" d& L) d5 S5 d$ U
在水箱里滴几滴墨水

买一桶防冻液最好了，有颜色的了，而且还不腐蚀管道。

Mark岳 · 发表于 2014-7-23 14:44:49

我是让排水口射在水箱壁上，可以看到水流，

aodun · 发表于 2014-7-23 16:06:55

Mark岳发表于 2014-7-23 14:44
! C- ]/ @8 Q6 b) Z0 w我是让排水口射在水箱壁上，可以看到水流，

哦，这个办法也不错。
