差两毫米便是神器。

海边钓鱼人 · 发表于 2014-7-14 16:04:55

确是神器，顶起来大家一起研究。多谢楼主。

wujianhai · 发表于 2014-7-14 16:23:34

wujianhai 发表于 2014-7-14 15:37
2 A) e; W3 x: @. E) n9 P用这个神器吧 50的蜗轮减速箱。配C20 ER25 150 的杆前后两个6204的轴承搞定。前后盖都带密封圈，箱体做好 ...

手上刚好有6204 反正干木头深沟球也够用了。你要装7204也可以

770k · 发表于 2014-7-14 17:18:45

阳台党都是做小型的家伙

liakeng · 发表于 2014-7-14 17:51:43

果然是好东西。可以省下不少时间和金钱

holyland · 发表于 2014-7-14 18:05:56

wujianhai 发表于 2014-7-14 15:37
% {4 A P- i2 T/ k7 y用这个神器吧 50的蜗轮减速箱。配C20 ER25 150 的杆前后两个6204的轴承搞定。前后盖都带密封圈，箱体做好 ...

   提点建议。
   用套筒顶轴承内圈，加顶丝固定。转动的时候和轴一起转动。 er杆出厂的时候都做过动平衡，你这样等于破坏了平衡条件，高速的时候会震动大。并且后面的轴承受力较大。

   双骨架油封看起来可以保护轴承，但是这是用在低速的出力轴上的。高速转动时油封会很热。并且会损失动力。我以前用过，后来拆掉了
。
   建议拆掉前面的骨架密封，er杆的头部直接抵在前面的轴承上，内部两个轴承之间用外径47mm的套筒抵住轴承外圈。也可以试试我帖子里的金属修补胶，可以紧固轴承和er杆。

   深沟球带rz或rs的型号本身是有防尘盖的，不需要骨架密封。
   油浸安装可以把6204轴承能承受的最高转速从一万四提高到一万八。但是做木工车床属轻载且没有必要这个转速。

cao62749 · 发表于 2014-7-14 18:17:36

好创意，好功夫，超赞

buggun · 发表于 2014-7-14 19:11:17

不知道铸铁的导轨哪里去整哦，搜了搜某宝，搜不到合适的，难道是我姿势不正确？

holyland · 发表于 2014-7-14 21:19:10

buggun 发表于 2014-7-14 19:11
/ m# C1 Y* \5 N% G5 z不知道铸铁的导轨哪里去整哦，搜了搜某宝，搜不到合适的，难道是我姿势不正确？

的确是姿势不正确。。。。搜纺织机导轨，方轨燕尾轨都有。我是方轨，热爱dyi师傅用的是燕尾轨。你可以看看。

gaoyong868 · 发表于 2014-7-14 21:24:31

楼主绝对威武！求完全解决方案全套购买链接！非常感谢！

gaoyong868 · 发表于 2014-7-14 22:11:37

http://item.taobao.com/item.htm? ... =e27gjo41f57#detail这个也不贵能用吗？

圣光 · 发表于 2014-7-14 22:55:49

高人倍出啊~犀利，看来我也快有车了！

csihz · 发表于 2014-7-14 22:59:07

楼主图文并茂等待你直播啊

wujianhai · 发表于 2014-7-14 23:10:09

本帖最后由 wujianhai 于 2014-7-14 23:12 编辑

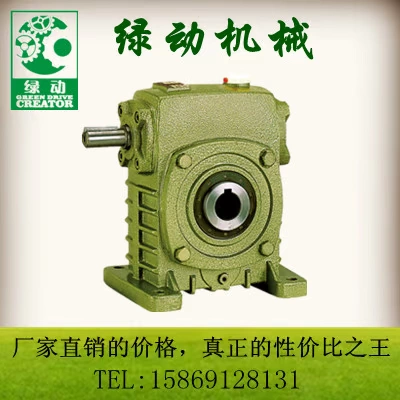

http://item.taobao.com/item.htm? ... 1-b669-2f30794bd72a 这种如果搞得到最合适 WPKA 50 双出轴拆了下面输入轴。ER杆直接插进去就OK

gaoyong868 · 发表于 2014-7-14 23:16:56

wujianhai 发表于 2014-7-14 23:10 4 w8 ?9 M# x6 s) A0 r& w( b3 h
http://item.taobao.com/item.htm? ... 1-b669-2f30794bd72a 这种如果搞得到最合适 WPKA 50 双出轴拆了下面 ...

拆哪个？插哪个？

gaoyong868 · 发表于 2014-7-14 23:23:45

wujianhai 发表于 2014-7-14 23:10
. L; D* @& l# J" e: Thttp://item.taobao.com/item.htm? ... 1-b669-2f30794bd72a 这种如果搞得到最合适 WPKA 50 双出轴拆了下面 ...

是这个吧
