自制精密木工小车床之重装升级——可以干铁了。

無芯伤你

车身是买的还是自己撸的

holyland

無芯伤你 发表于 2019-2-26 11:29
2 g  j' d2 V# o- |( i车身是买的还是自己撸的

2 x  R, l5 T/ Yhttp://www.zuojiaju.com/thread-268496-1-1.html自己焊的，制作贴。
3 u  B/ |% H: V

zgfzjhz

这成本估计买一台成品也差不多了。重要是自己动手累并快乐着

品弱

请教大师，侧面钢板上，靠近上边缘的三个孔，我看你上了三颗大螺丝，这三个螺栓的作业是啥？盼赐教

holyland

品弱 发表于 2021-1-6 08:42
请教大师，侧面钢板上，靠近上边缘的三个孔，我看你上了三颗大螺丝，这三个螺栓的作业是啥？盼赐教

大拖板放在导轨上，侧面有压条。螺丝是调整压条压紧度的，，防止大拖板乱晃。

品弱

请教大师，这样做的大拖板，如果让你重做，有哪些优化建议？我正打算按照你的办法d一个，很渴望知道优化建议。另外，齿条齿朝上，还是朝下，难以抉择，请指点

holyland

品弱 发表于 2021-1-11 11:05
* u0 {2 A$ H& b请教大师，这样做的大拖板，如果让你重做，有哪些优化建议？我正打算按照你的办法d一个，很渴望知道优化建 ...

看了你的贴子，想加个大拖板是吧。
# D8 B6 e) r& i. n' Q% r) l几点想法供参考
1、你的车床头弱了点，加了拖板干铁估计会震动，闲鱼上小仪表车头百来块钱一个，可以考虑一下。
2、大拖板下面不要加尼龙条，要和轨道研配一下，减少震动。买点红丹试试看吧。
3、不知道你的方轨平行度怎么样，有条件打表测一下吗？平行度不好的话结构就要改，否则摇不动（改为靠自身这一侧的方轨定位）
4、溜板箱没有铣床很难挖轴承位，可以考虑带座轴承。
! F/ F9 @/ Y$ G$ Q; V你这床不大，或者干脆简化成丝杠，从车床尾部摇。
8 Q% G3 ~/ o8 A% Z$ N& _9 W5、齿条向下，向上的话，齿轮是渐开线，运行时会有向上的力，拖板不稳定
6 _/ \$ f/ b. m6、我之前发过的贴里有个车床集锦，可以参考看看。
" _/ h: h0 E3 j, A

" [) a7 H3 [! s4 R4 C3 |

如果是想做木旋的话，建议直接考虑二手车床，最近这年把二手车床比较便宜，可选择的型号也多。
2 o& ~% S. [( e+ }5 ~- m

品弱

holyland 发表于 2021-01-16 22:09
看了你的贴子，想加个大拖板是吧。
: C9 e+ e8 [2 d0 d+ i, R1 V0 }几点想法供参考
: d* _8 c- J* ~* T) z  T: ^1、你的车床头弱了点，加了拖板干铁估计会震动，闲鱼上小仪表车头百来块钱一个，可以考虑一下。
( ^$ Y2 [1 s: `7 d2、大拖板下面不要加尼龙条，要和轨道研配一下，减少震动。买点红丹试试看吧。
# }, v/ P5 _+ t  @$ D! x) _% e$ @* ~3、不知道你的方轨平行度怎么样，有条件打表测一下吗？平行度不好的话结构就要改，否则摇不动（改为靠自身这一侧的方轨定位）
4、溜板箱没有铣床很难挖轴承位，可以考虑带座轴承。
% v9 s8 [" A1 R! g  m+ `, p- P* _你这床不大，或者干脆简化成丝杠，从车床尾部摇。
5、齿条向下，向上的话，齿轮是渐开线，运行时会有向上的力，拖板不稳定
+ U! _# {  Z" L! A. Q6、我之前发过的贴里有个车床集锦，可以参考看看。
( z% ]6 |5 G# @$ d$ l+ w" K* y



6 h) Z* |: A% j8 e1 c如果是想做木旋的话，建议直接考虑二手车床，最近这年把二手车床比较便宜，可选择的型号也多。

太感谢了，我按你的建议改进一下

品弱

holyland 发表于 2021-01-16 22:09
看了你的贴子，想加个大拖板是吧。
几点想法供参考
1、你的车床头弱了点，加了拖板干铁估计会震动，闲鱼上小仪表车头百来块钱一个，可以考虑一下。
( u+ z" y0 ]6 l4 }: _% r" d  e5 {) m2、大拖板下面不要加尼龙条，要和轨道研配一下，减少震动。买点红丹试试看吧。
6 W/ V( b, L9 }( N2 t2 R. v& t3、不知道你的方轨平行度怎么样，有条件打表测一下吗？平行度不好的话结构就要改，否则摇不动（改为靠自身这一侧的方轨定位）
4、溜板箱没有铣床很难挖轴承位，可以考虑带座轴承。
你这床不大，或者干脆简化成丝杠，从车床尾部摇。
6 |: K, s, l. s# V2 s5、齿条向下，向上的话，齿轮是渐开线，运行时会有向上的力，拖板不稳定
2 v+ \. B/ A0 l* `& _6、我之前发过的贴里有个车床集锦，可以参考看看。



/ ]& \- F  f8 L0 G: H& \; J- K
  Y. H+ ~; r* m7 E9 x- M如果是想做木旋的话，建议直接考虑二手车床，最近这年把二手车床比较便宜，可选择的型号也多。

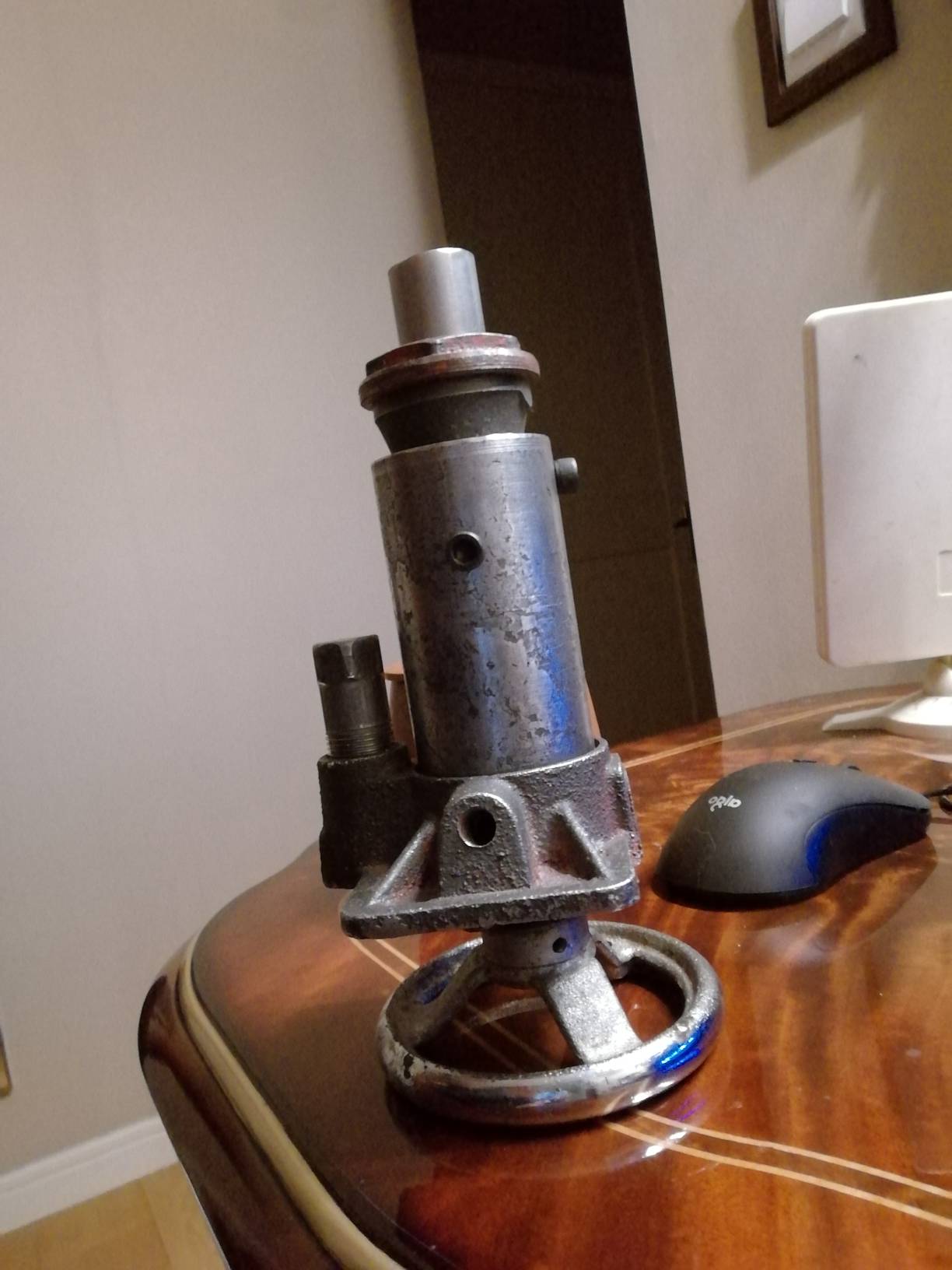

* V- Y0 c; ^0 A/ E2 K最近在干升级，一是利用千斤顶d了个尾顶，二是把主轴从c20升级到c25，轴承从一对升级到前后各2个。目前还在改造中，万事我会发个详细贴。
7 P0 Q. `% p8 l- Y8 k) d  A. v主要是喜欢d的过程和感觉，不追求太多经济考量。
7 B. f* ]$ y/ Q9 \4 v* Y6 k尾顶还没彻底结束，发个半成品图给大师看看

mssm

动手能力太强悍了

WZYWJB

佩服！建议添置一台大一点的钻铣床。

wytj

真牛，牛，牛，牛，牛

小银狐

动手能力太强悍了，DIY达人，顶！

卡卡罗特~

前辈你这是用的什么导轨

卡卡罗特~

你这是用的什么导轨啊
