订做的多功能带螺纹木工车床活动顶尖展示

648564070

收不到，发个链接吧！

qf8901

648564070 发表于 2014-7-5 13:44
收不到，发个链接吧！

9 n+ J% q1 o8 C# g2 T0 V, A5 F1 D怎么会搜索不到呢？
7 i& ?4 b2 M) L0 z. k' X% b8 P
4 b  N' T8 I" c. a" m来自:Android客户端
山东省济宁市曲阜市实验中学路

qf8901

648564070 发表于 2014-7-5 13:44
收不到，发个链接吧！

+ J% k- I3 p$ ]9 V) n2 I3 e木工车床活动顶尖螺纹卡盘，保证能搜索到。不过暂停销售了，螺纹有点问题。
2 E5 r/ t6 c1 X2 P
来自:Android客户端
8 N4 _& l+ R1 }3 k* K- ]* N山东省济宁市曲阜市实验中学路

648564070

你自己搜索一下看看就知道了

marching

请问楼主，第一批尚有剩余？还是都已经返厂？现在是否可以定一个？

marching

再向楼主请教个问题，本人确属小白，望见谅！
此图中法兰盘与“木质弧面顶尖”的链接是何种方式？还是只是前后顶住即可？谢谢！
1 M, M0 C) C7 _& }3 {5 [8 X( e$ o

qf8901

marching 发表于 2014-7-9 12:25
再向楼主请教个问题，本人确属小白，望见谅！
! _' e' h- t8 o7 j- M! ?此图中法兰盘与“木质弧面顶尖”的链接是何种方式？还是只是 ...

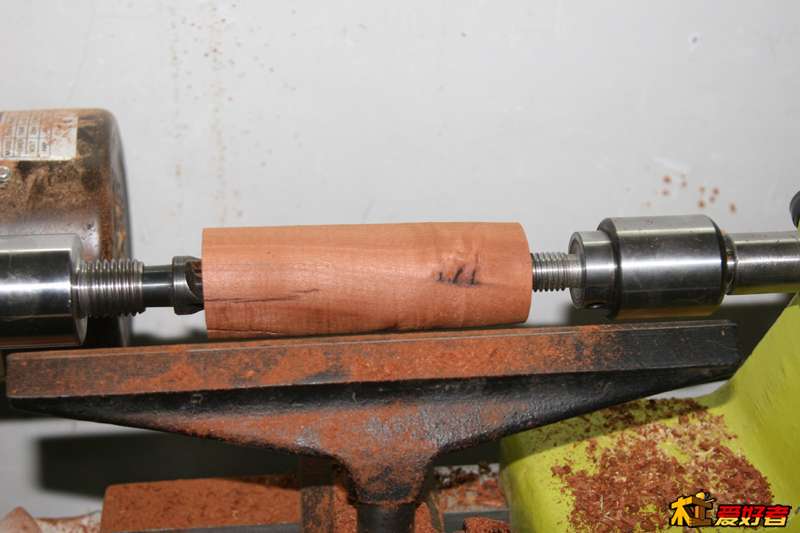

' D/ J) g& J/ u9 C; @) B两个法兰盘上各有四个孔，把木块用木螺丝拧在法兰盘上，然后将其拧在车轴上，另一端车出一定角度的凹弧面。使用时，主轴端和尾顶活动顶尖上各拧上这两个夹球器，将粗车成球面的木球工件夹在两者之间，就可以加工木球了。
5 r; ^% L4 g& M# x& _6 C9 u0 B

marching

qf8901 发表于 2014-7-9 13:24
两个法兰盘上各有四个孔，把木块用木螺丝拧在法兰盘上，然后将其拧在车轴上，另一端车出一定角度的凹弧面 ...

谢谢楼主指点！
3 \6 I$ b# u+ h5 D- R% y/ Q我要定一个啊

marching

marching 发表于 2014-7-9 13:48
谢谢楼主指点！
8 I4 y, a4 w( U0 x' H我要定一个啊

那您多费心了！
" w" ]7 j( N2 K  R, \此举确实劳神费力，但的确是造福木友之举！
{:5_315:}支持。

qf8901

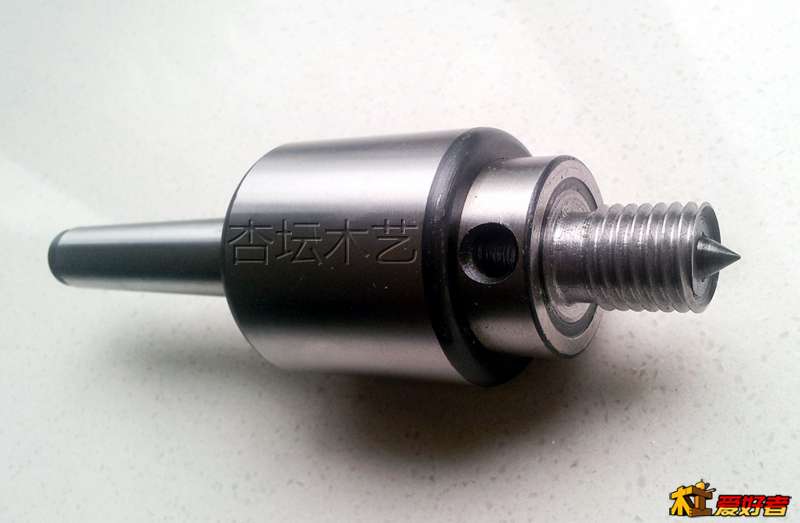

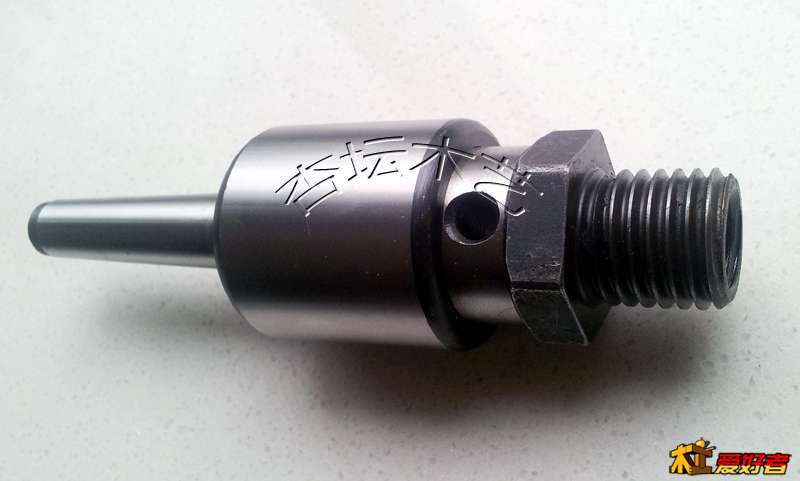

新改造完成的M18螺纹顶尖：

5 r( m7 U+ l( M

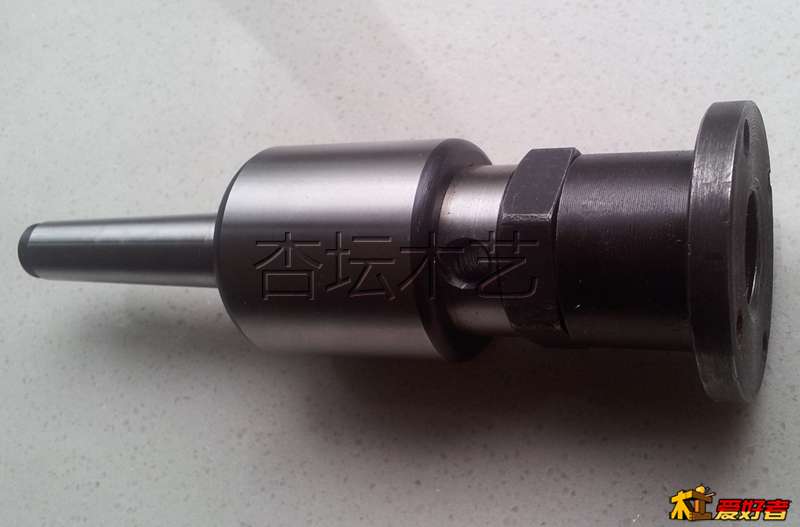

加上M18转常用的一寸八扣螺纹卡盘变径套：
3 |( Z' F0 f+ `9 ]7 g6 Z; }
9 U) W6 v2 o. F( Z6 ?; G
在变径套加上一寸八扣法兰盘：
( [$ h. B7 `; o# E+ H

在变径套上加上2.5寸小卡盘，方便夹持多种DIY顶尖：
5 V$ C  V8 C+ g! L

又订购了M18钻夹头连接件，可以成为活动钻夹头，然后在钻夹头可以夹持多种DIY顶尖了！图等连接件到了再上！
( ?5 }% e& b: i
: A% m& A# e6 `8 f' T3 R( \

qf8901

继续折腾，仿国外视频中老外制作夹球器：

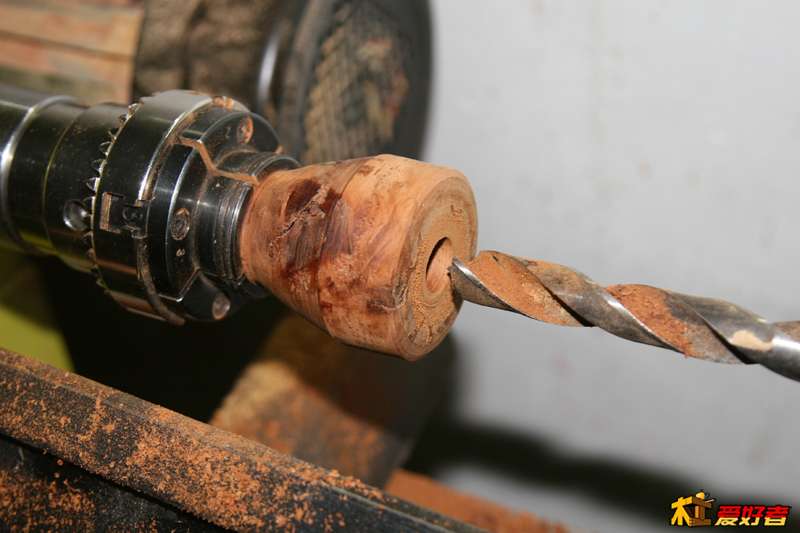

, K* H% I& }$ D5 y第一步，先车好外形，然后钻孔。按照钻底孔的规则是公称螺纹直径－螺距，18-2.5＝15.5，通常加0.2mm。没有那么粗的钻头，就用了15的钻头试试。
0 M0 x3 I& c' f3 G) q0 Z" @

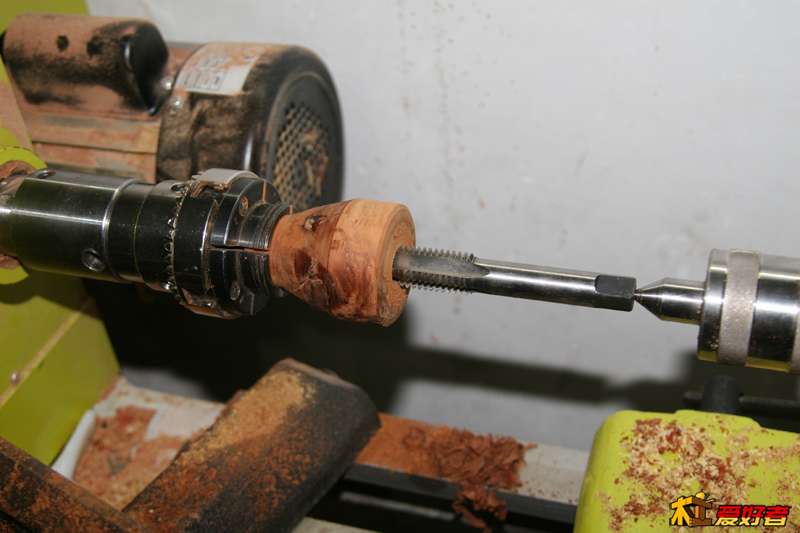

然后将M18丝锥用顶尖顶上，以保证方向正确，然后用扳手攻丝，那种攻掉木头的声音真动听！


- _0 L! P# Y8 r( F5 ~4 P攻出的木螺纹真漂亮！
" j, Z' N, G+ y+ u1 x  e
8 s+ _% |- S. g+ b& d" z

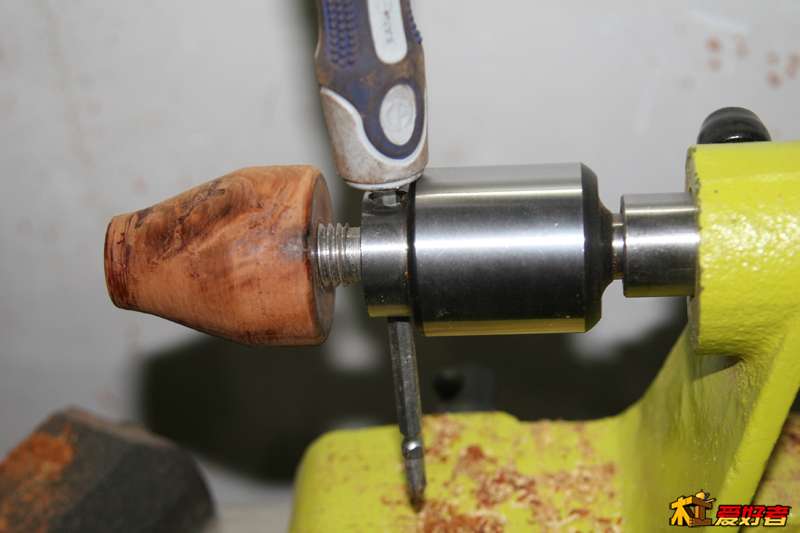

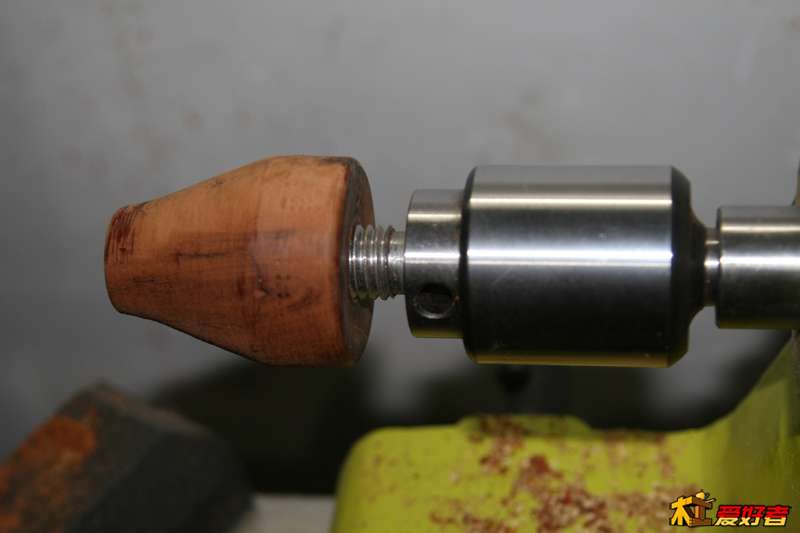

上到顶尖上，稍微有些紧：
2 }. E& Q1 {0 K0 Q& D% N0 |) A
$ n2 G  w5 d& B) A6 E6 l" S

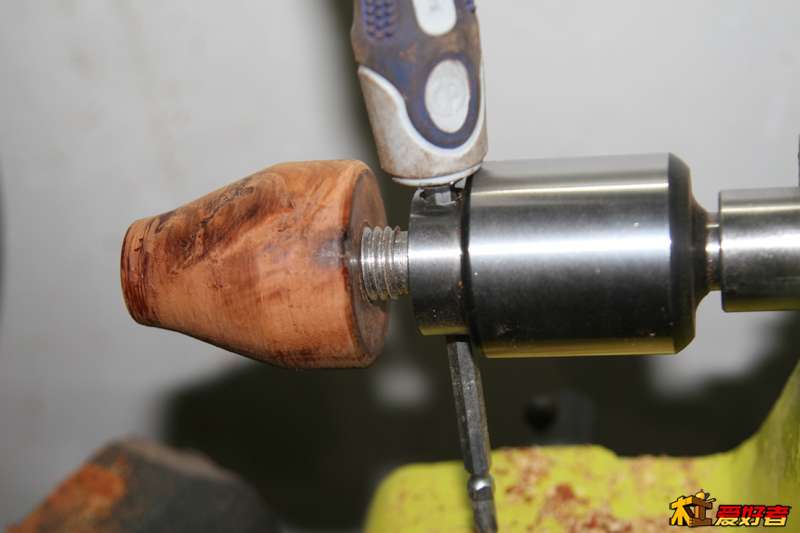

. N$ E/ O/ S9 I0 I5 B4 d紧了更好，继续上！
4 Y1 G$ C0 }3 O, O

0 E( g" @# Q  `) H4 a再来一张！


上好了，蛮有成就感的，以后车球更方便了，当然也可用它来顶其它车件。

qf8901

一、活动顶尖端的制作（楼上发过，这里一并发出来）

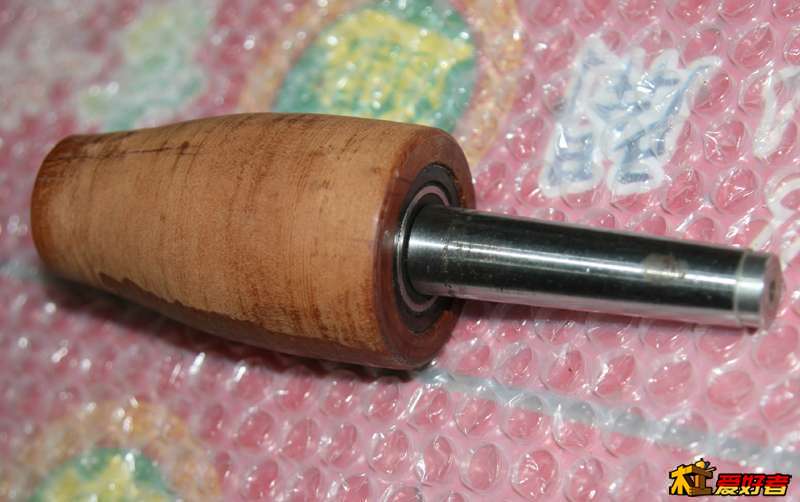

补充另一种顶法，就是把活动顶尖埋进木头里，缺点是可转换性差，制作不是很方便：




5 c1 n0 s1 A8 y, k3 N" W( [+ m二、驱动端的制作
夹球器驱动端，一般常用的方案有两个，一个是将夹球器卡在卡盘上，比较方便；再一个是用法兰盘拧上木料，车出夹球器，然后拧在主轴上。这里介绍第三种方案，用车床主轴的莫氏孔，制作一个木头的莫氏锥底柄的夹球器。

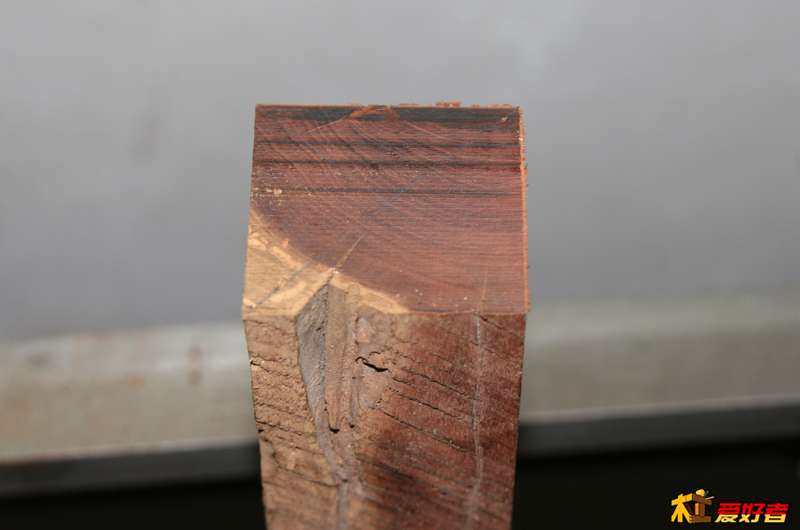

先在木料上画线，找出中心点：
; W+ E) x0 w! e
' m) y7 X/ E* ?! }# L

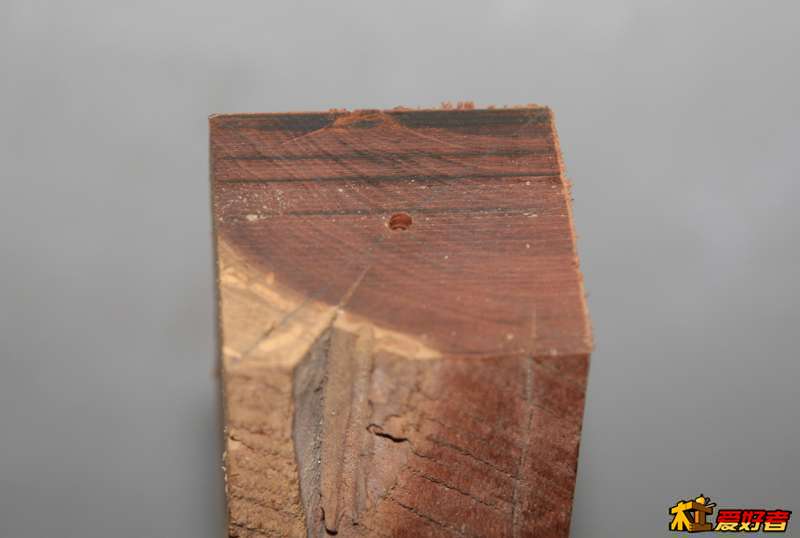

由于木料较硬，两端都要预先钻上孔，便于顶尖固定位置：
: h& F2 d7 m4 N- }$ y, v# s$ r

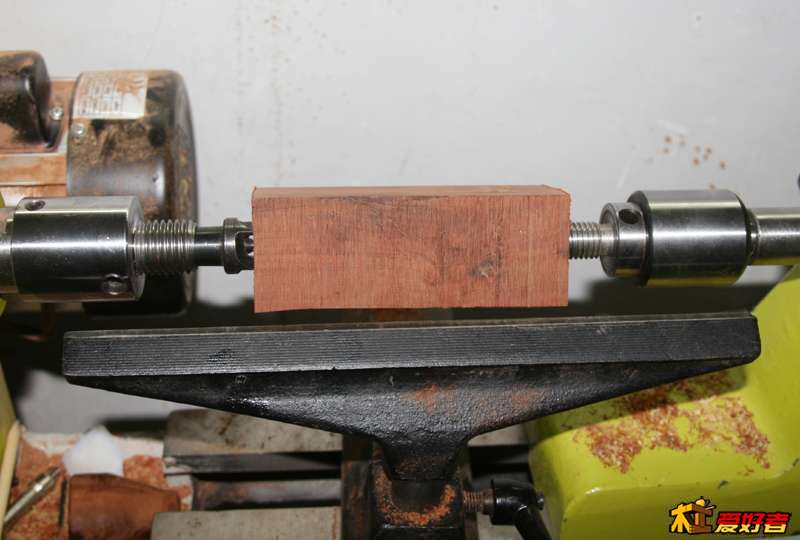

上车床：


粗开料至圆柱型：

& l4 R6 e, l& s* _8 A0 ^$ u# ~

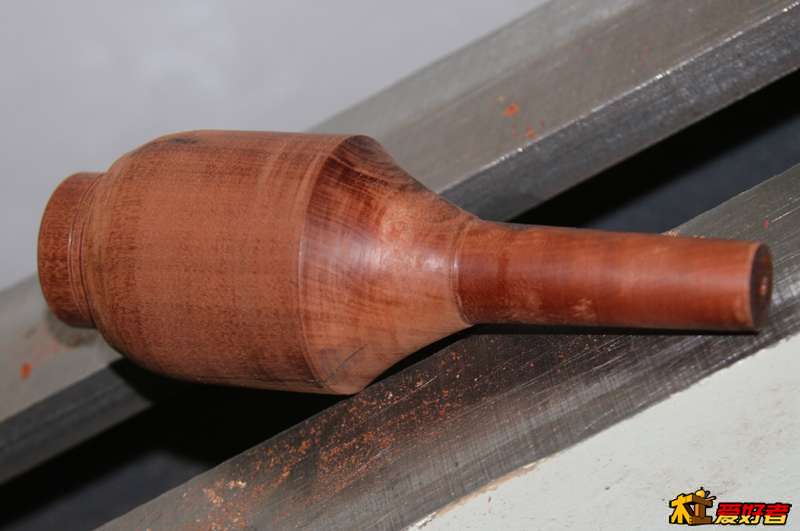

再车出锥度柄驱动顶尖的大致形状：
8 V7 \) d( N' w* H. D, N
6 D/ k! e5 b% a- U) ?2 m9 ^1 Z

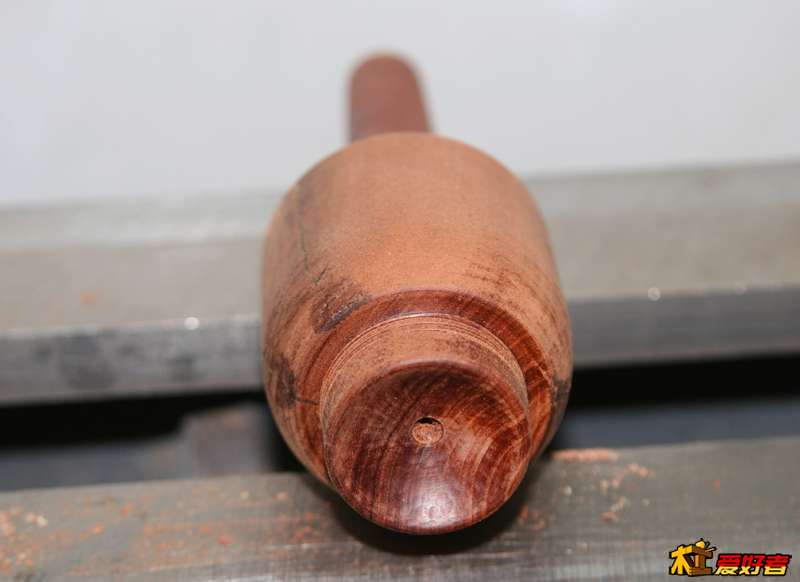

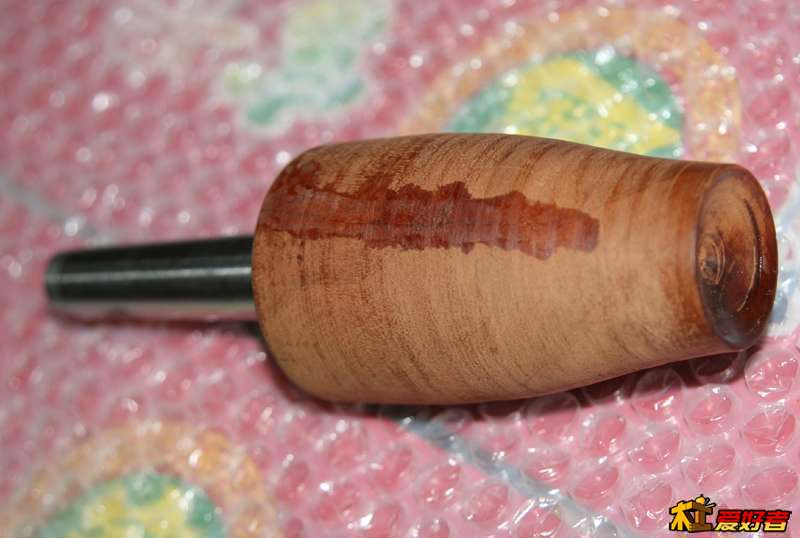

. ~# P( Q, w3 Z: m1 W锥度柄：
( {4 Q- ^4 A: g, Q) T
+ ?. M' j5 |4 ~: M/ v. O3 g
  N. `( K+ L) Z9 T8 Q5 x然后反复试验，直到锥度符合要求：
8 s  F. i, \$ S& J2 \+ a1 i3 ]: B6 O/ P

/ ~+ w8 O- A! h6 Z6 d6 l
  o( z9 A2 ?2 k" u7 o

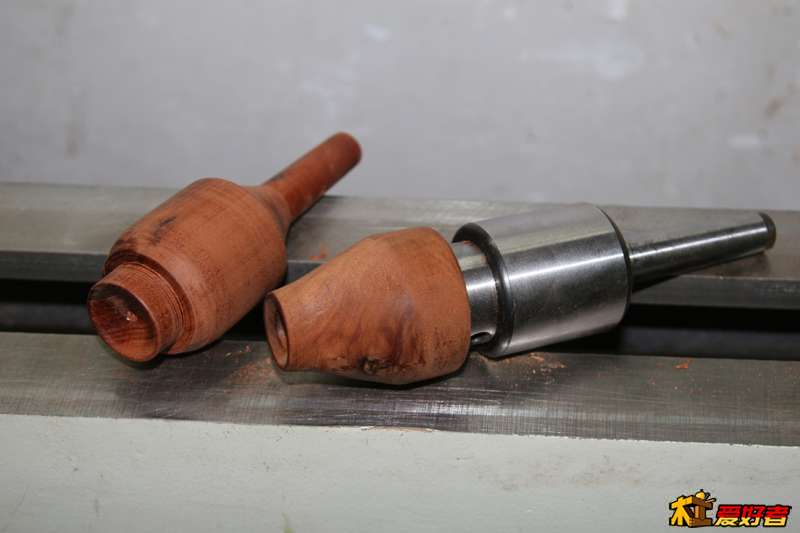

5 o0 S. C9 Z; i7 f; h& [夹球器两端的合影：

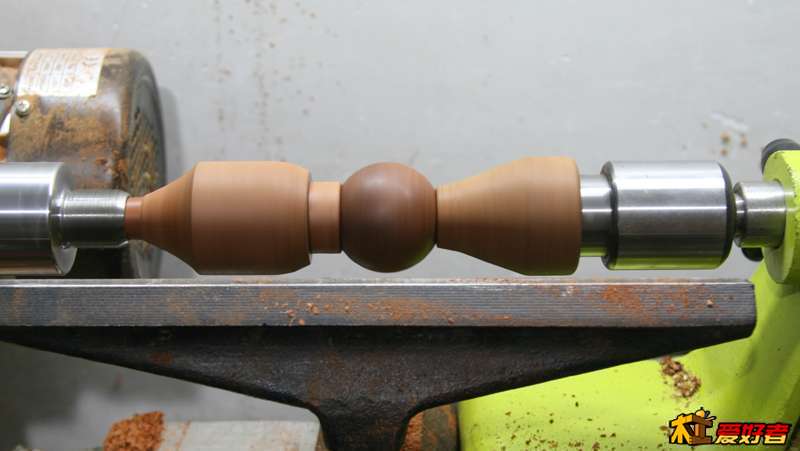

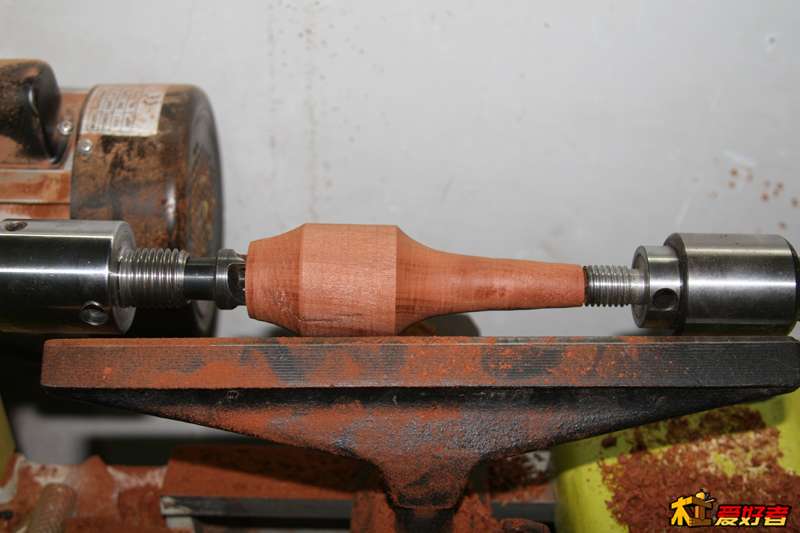

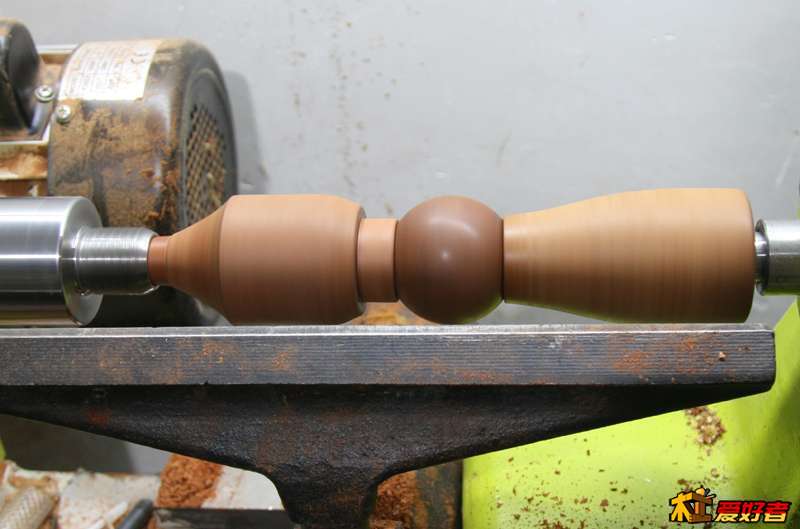

锥度柄木质夹球器和螺纹活动顶尖工作图：

+ k8 V3 `9 A$ s" j/ k% @$ J

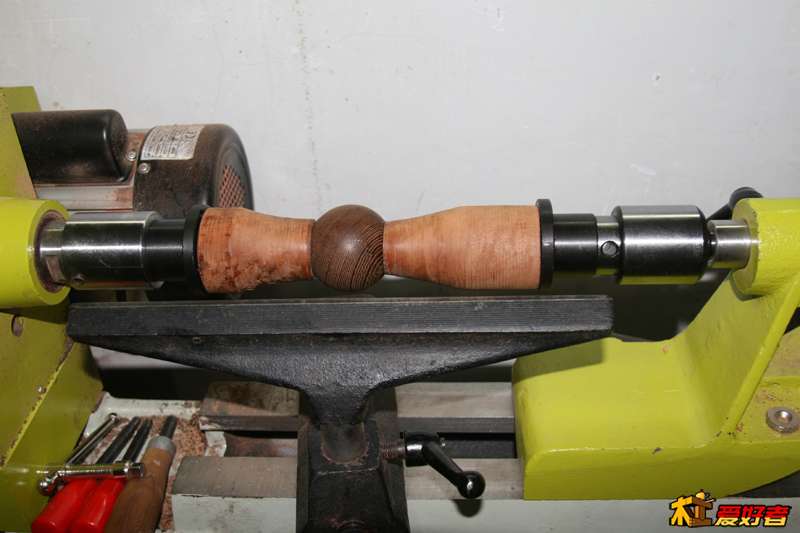

锥度柄木质夹球器和专用活动顶尖工作图：
  C( S: U0 Y7 R* B  x

hangfengz1107

太好了,这东西是个好东西啊!!
5 k, z' ]2 [* s- [- u! v% W1 ]

qf8901

订做了活动顶尖钻夹头连接件，本顶尖更方便使用了，想怎么顶就怎么顶！

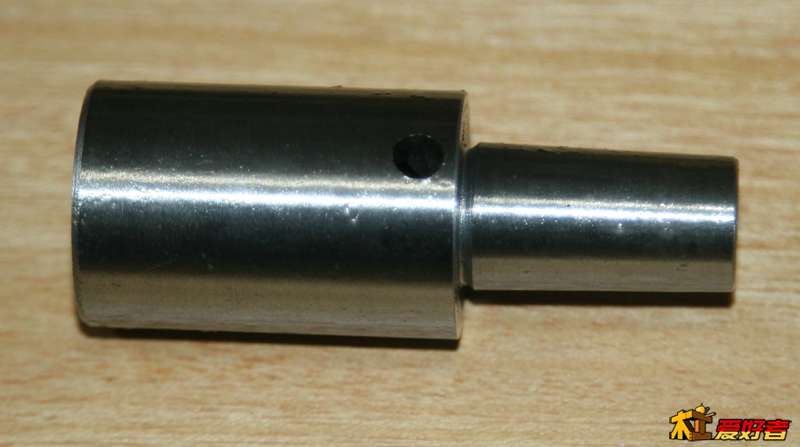

! h# ]0 H; p3 _内螺纹M18，前端B16接口：
6 D. s, l' r9 F- X+ O+ p
, k% G: |% b8 a# z- T/ a

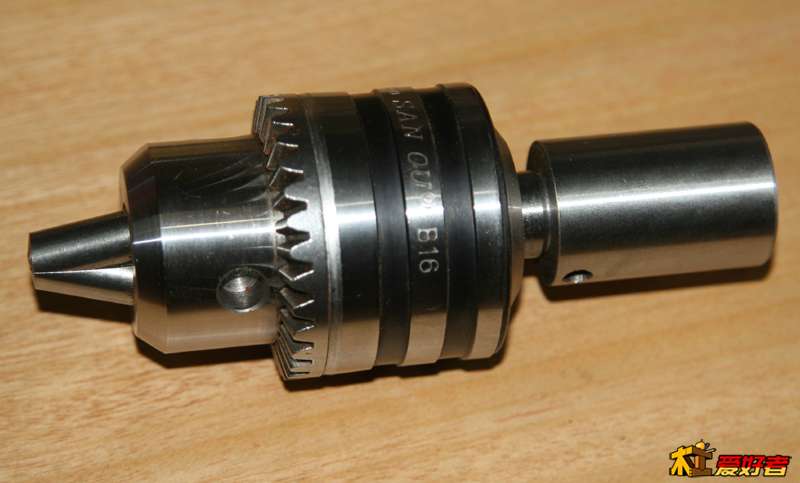

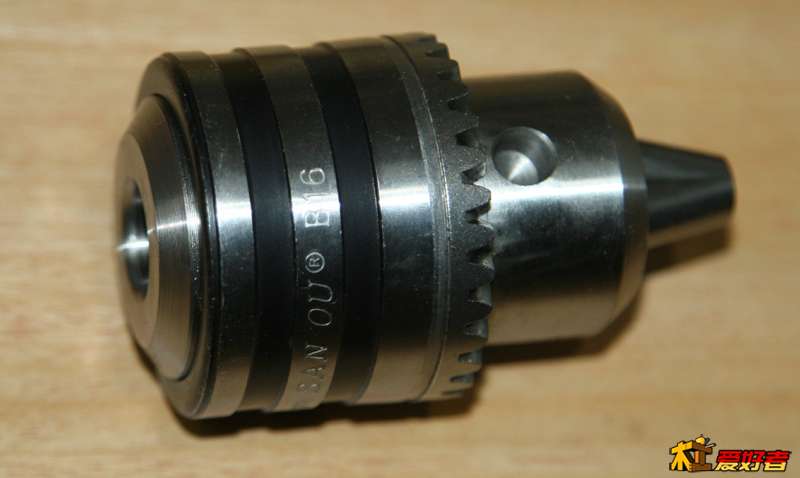

买来了B16 3-16钻夹头：
- E6 m) y/ `3 `6 e+ ]
' d: h' s, [2 p1 y: v. \) |( F

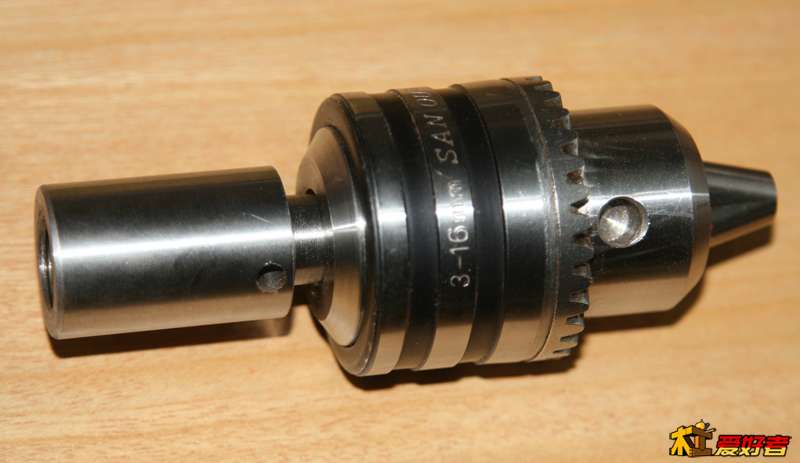

6 j' H) ?5 j0 k. w; A5 c/ [9 ?$ k二者连接如下：
, i1 Y" e, G9 e% f! w
# W5 L1 K; P$ ~; I3 Z! }  D1 D# F
1 r% x% f4 M' t9 d  J0 H1 F* h' S
! d, O8 c& g5 e* s) B1 l6 A

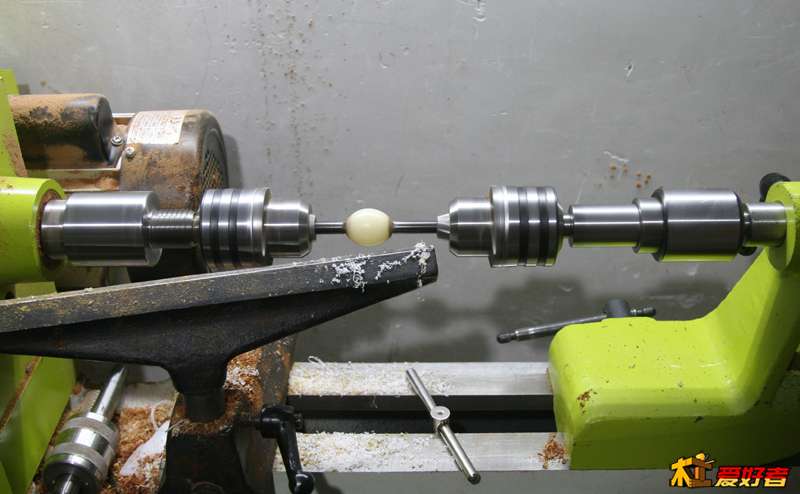

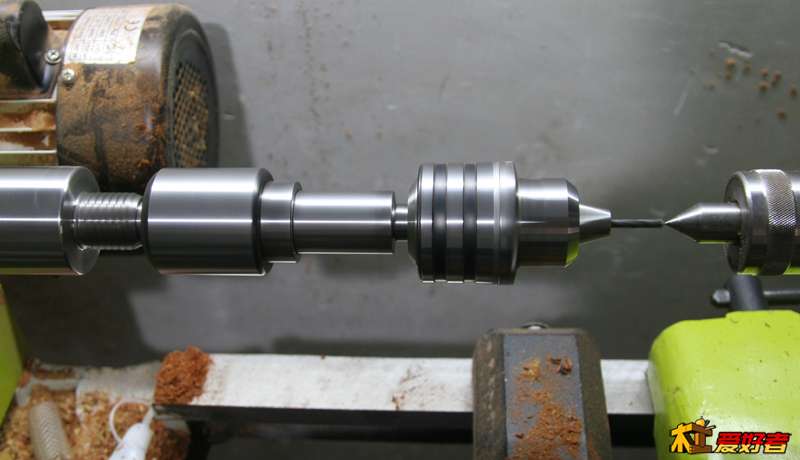

& i; l) e+ ~0 [2 ^& X! B1 Y' u顶尖大头部分+连接杆+钻夹头共20CM（对于小车床来说可能影响加工长度了），但同心度依然很好，没有百分表，上在车床主轴转动试验：
8 A8 ?8 w1 [9 g& t

$ w& d, z% q$ R5 ~1 H9 e
0 E% g( r4 V0 X6 h. C& V; D9 e: s

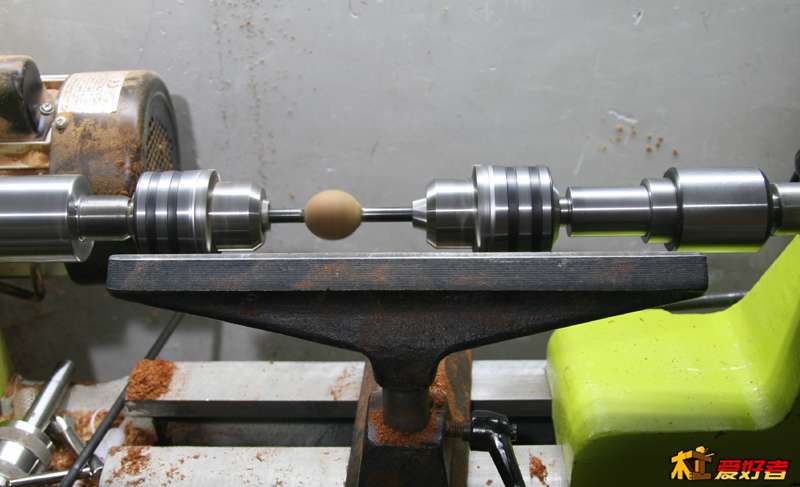

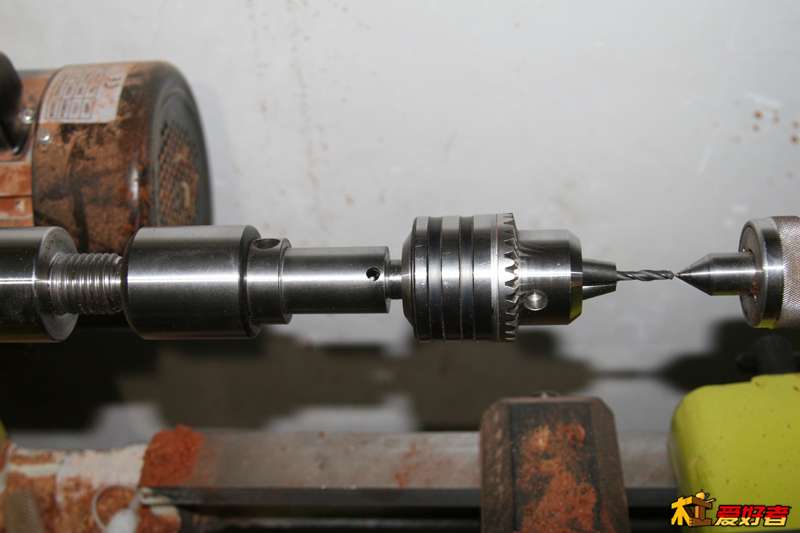

9 V/ O6 m  [) r( m/ w主轴+钻夹头，尾座加螺纹活动顶尖+连接杆+钻夹头，可以代替120元的菩提活动顶尖！



& W" y) n3 f; C8 S4 D/ [

qf8901

weigen 发表于 2014-6-16 09:29
我的本坛ID:    weigen  (UID: 28162)
9 s+ l+ k/ e- Y# [, k  m
购买记录:    m**m (匿名)        ¥90       1       2014-0 ...

新顶尖出来了，同心度不错，来看看吧！
