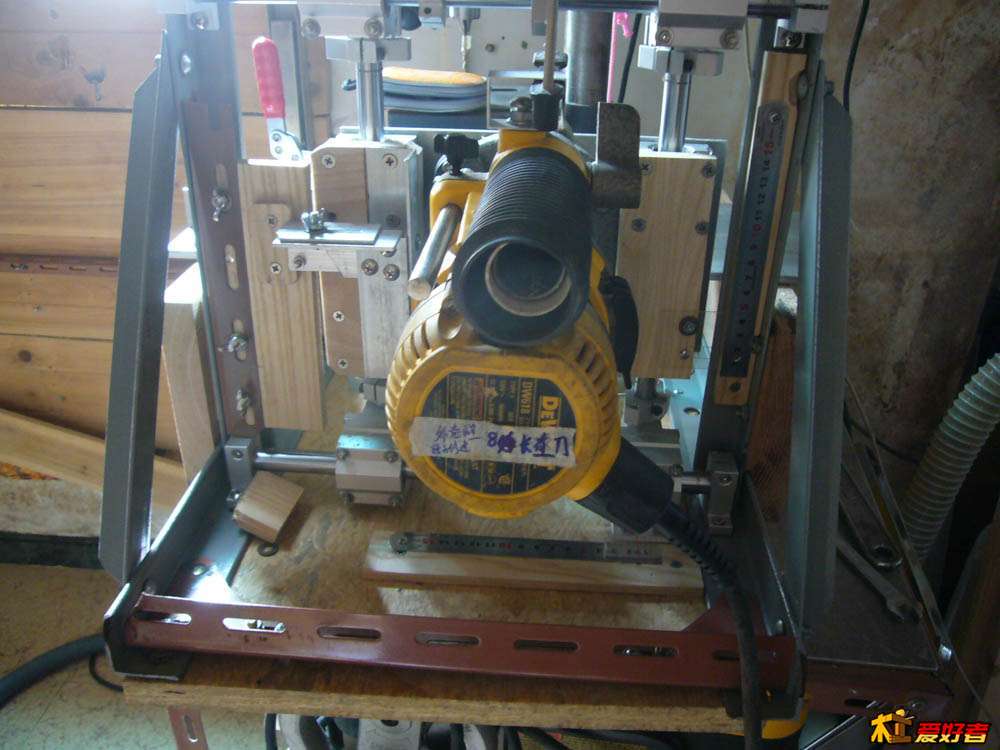

三轴的侧装雕刻机——开榫头榫洞利器

zhq8298

楼主再改进一下，部分组件再精细一点。
由此也可以断定楼主必将成为一代宗师！

清河不清

' K4 g* w  ]6 ?. k

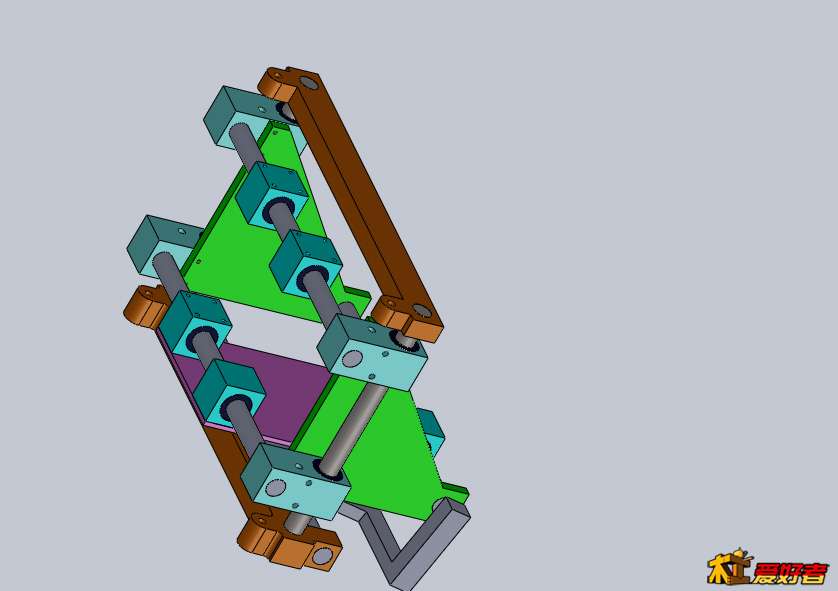

/ [( a6 h1 E; s# T新构想的。
8 B( g: t/ h+ J" ~' ~5 n3 [处理了以上提到的功能。
) J' S8 r1 y4 O  m1 h% h并且也预留了标尺位置。单手可实现XZ方向移动。双手可三维移动。

4 J7 E( R  W- t" m! s7 u! d+ A在年内或近年不会做这些设备。
1、我不是木工。
2、像这样雕刻机，没有相关尺寸也不会有精确的尺寸。
  ^0 l. L7 [% Y4 o' b! _7 k5 {
后面还会设计多功能斜孔机构。
& C1 s% r+ l4 w0 q  O; c

清河不清

推拉X向移动，榫有些比较长。转动实现Z向移动。量较少，榫的厚度一般较小。
; h5 K0 d2 q. U" ]2 Q
1 b1 z2 o: E+ }* x# T忘了说了，还有仿形功能。不过仿形是二维的。深度可由左手操作自主控制

健康一生

楼主强，帮顶一个。

清河不清

用脚控制XZ向，Y向双手在靠山上操作应该是个不错有主意。对于多个榫更为方便。

hechunfeng

hechunfeng 发表于 2014-6-13 08:40
8 {$ o$ f' X4 G我还以为加了步进电机的呢？？加步进做全自动的吧。。

步进也挺快的。。。安全啊。。还有可以开不规则的。
$ o8 _! x! h9 v5 i

ak99519

做的还是可以的

lym5336

是好东西!但照片拍摄技巧无法表达主题,很乱不太容易看明白.

wzpk2004

实在看不懂，不明觉厉

⒉⒋k___純

弱弱地说，我没看懂

ymyl

图怪多，可是没看懂
: F% l1 u5 H9 U4 Y  x6 K

ymyl

虽然我搞金工，可这木工的我看了恁多图还是没搞懂

zyxj

楼主很牛！顶一个。有一个小小的建议，如果木材左右移动，雕刻机上下移动，前后移动（深度）就用雕刻机原来的。是不是要简单一些。如果加丝杠、步进电机、伺服电路可以用自动走刀。

xuexizhe

真心看不懂。只当凑个热闹

gztv008

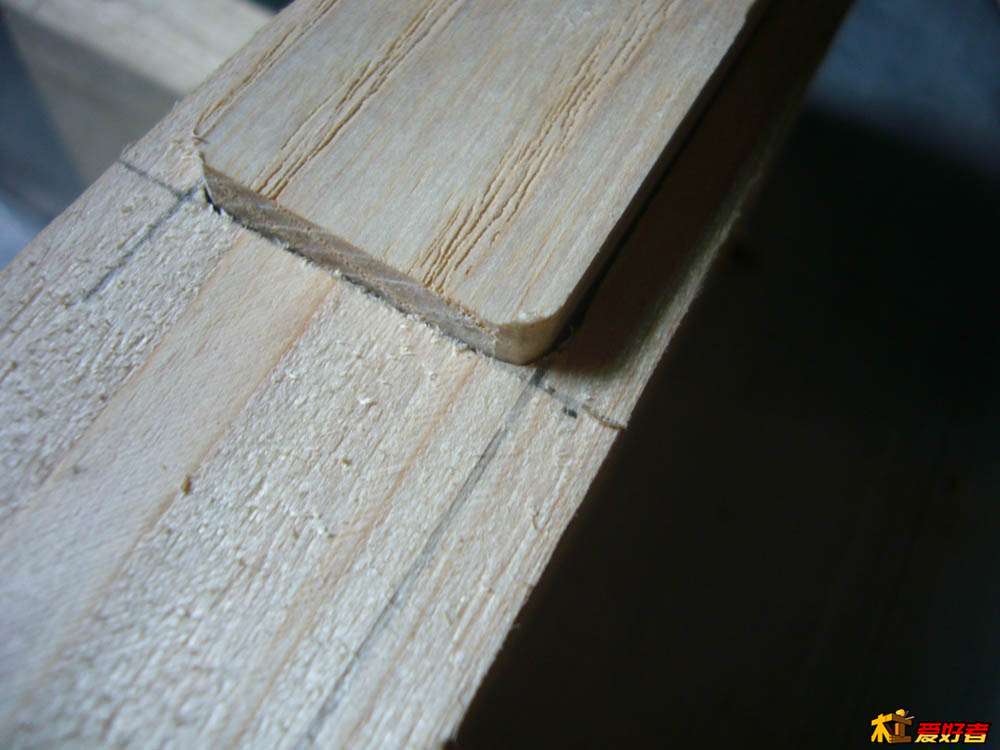

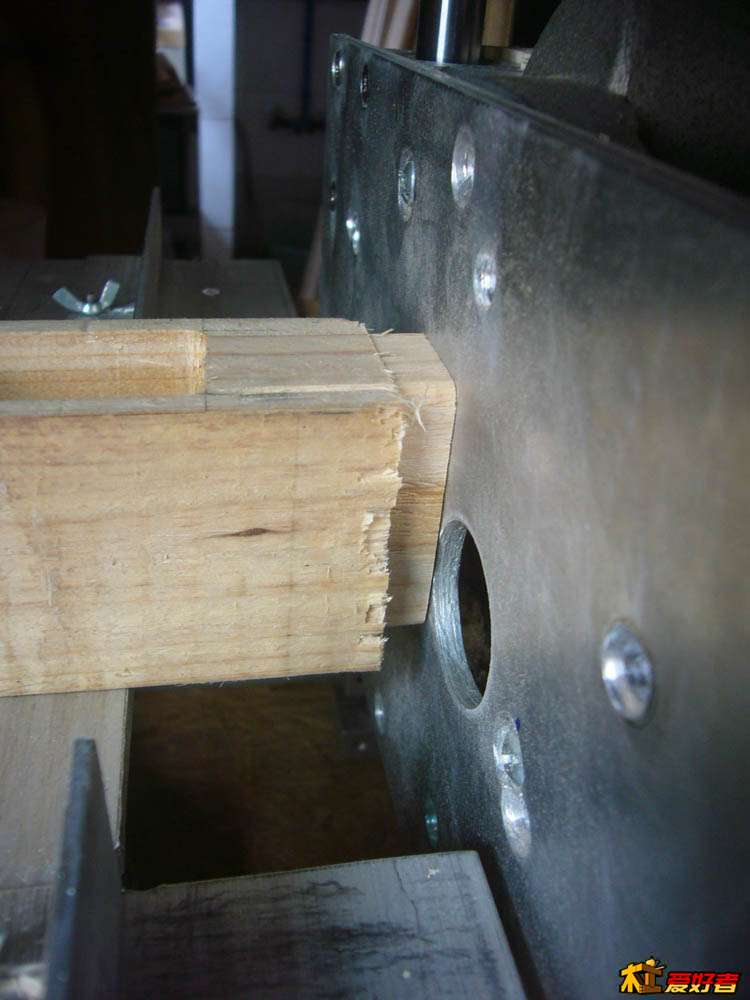

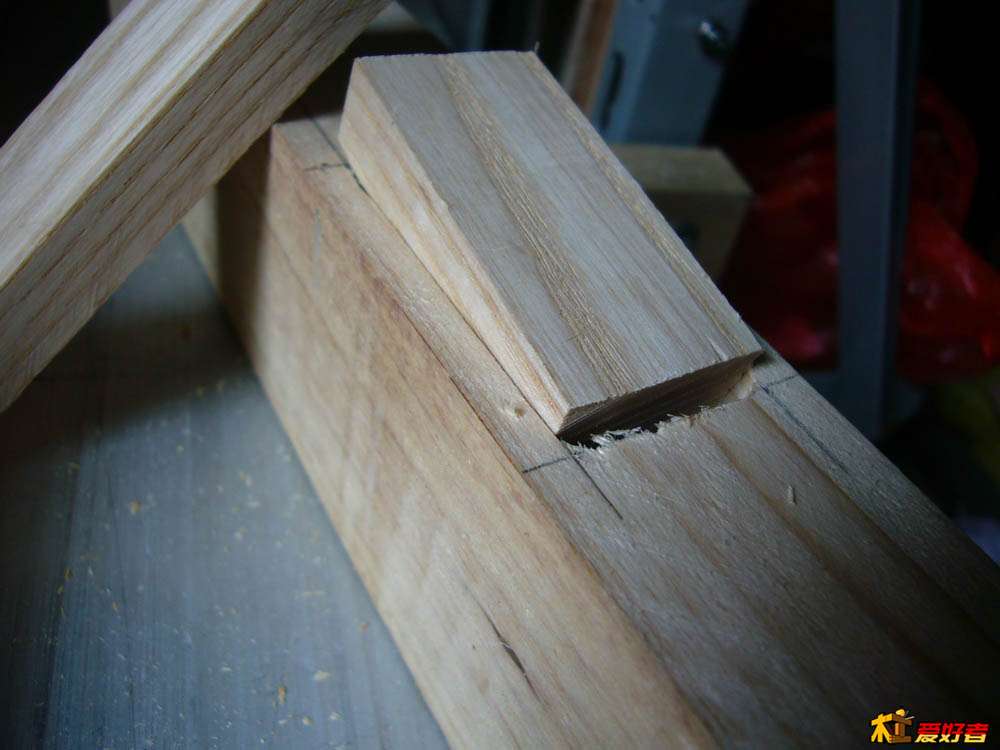

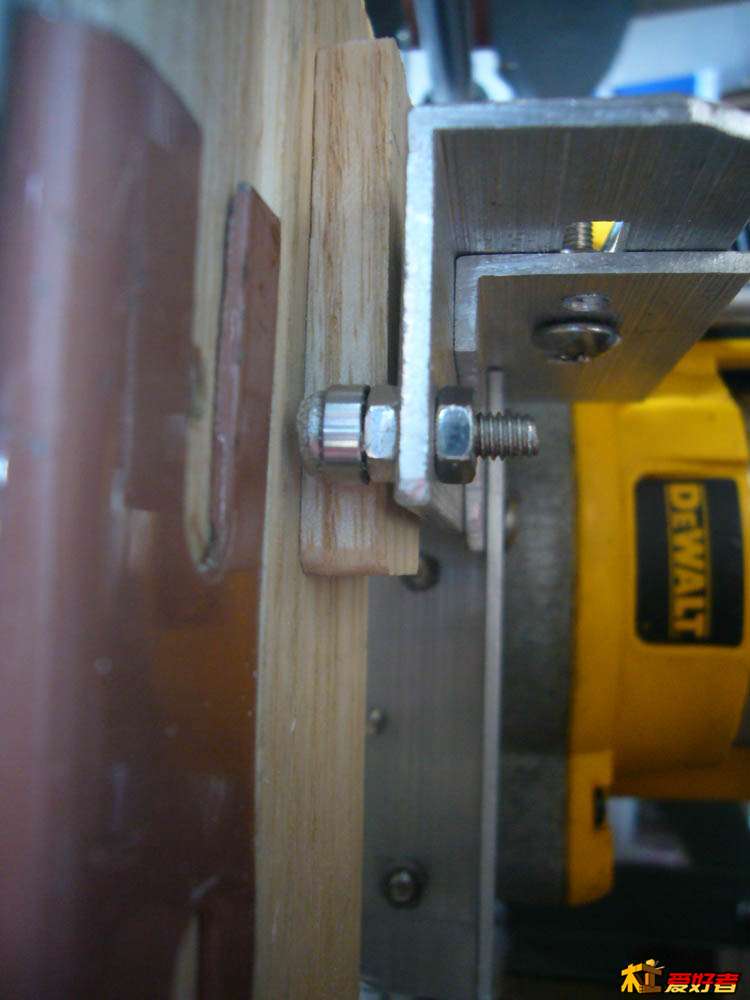

这是榫头的模板的制作过程，铣好一个榫洞25*50mm的，然后按照榫洞用硬木做了一个模板，雕刻机固定了一个8mm的轴承和直刀一样直径， 这样直刀就能跟随轴承沿模板铣出榫头。

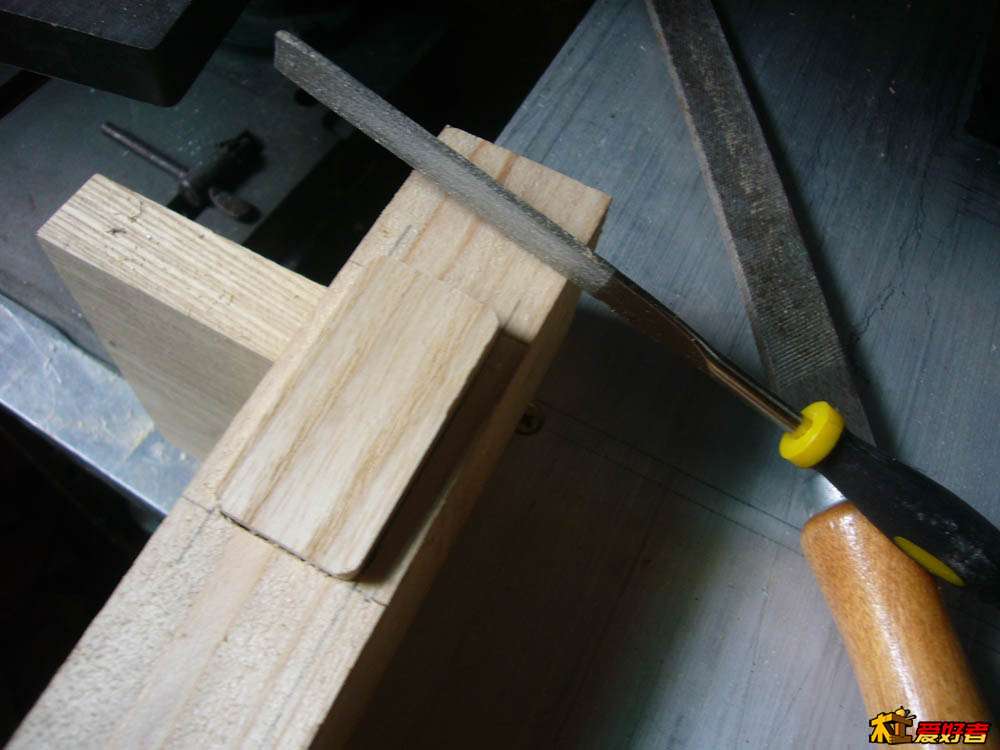

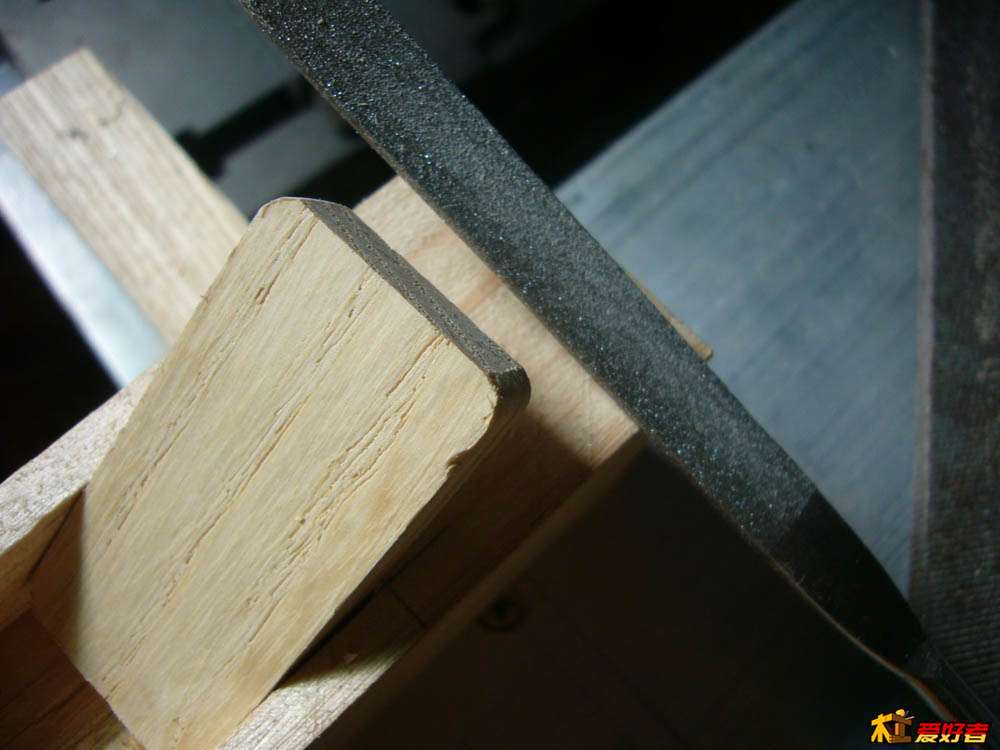

# G# k9 W3 x( y. u. j0 q3 j: p用挫修圆角
